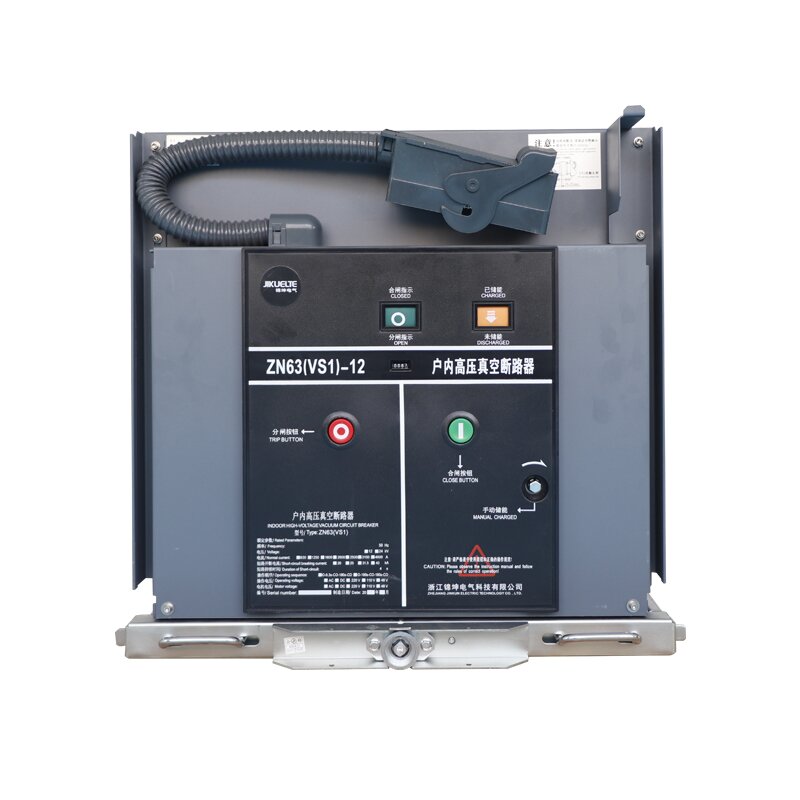

진공 회로 차단기 섀시 시리즈는 진공 회로 차단기를 설치하고 이동하는 데 사용됩니다. 처럼
주요 구성 요소는 진공 회로 차단기와 전원 장비의 스위치 캐비닛을 연결합니다.
운영 편의성, 안전 보호, 장비 유지 보수 및 시스템 적응 :
구조:
VCB 섀시 바디 : 금속 프레임과 전체 섀시의지지 구조로 구성됩니다.
시리즈. 특정 강도와 안정성이 있으며 진공 회로 차단기의 무게를 견딜 수 있습니다.
이동 중에 변형되거나 손상되지 않도록하십시오.
전송 메커니즘 : 나사 및 기어 변속기
제어 메커니즘 ： 제어 모터, 자동 컨트롤러, 수동 우선 순위 마이크로 스위치,
컨트롤 모터는 섀시의 움직임을위한 전력을 제공합니다. 자동 컨트롤러
섀시의 자동 제어를 실현하는 데 사용되며 원격 제어 신호를 받거나
자동 스위칭을 실현하기 위해 스위치 캐비닛의 다른 지능형 장치와 통신
다른 위치의 진공 회로 차단기 (예 : 작동 위치, 테스트 위치,
단절 위치); 수동 우선 순위 마이크로 스위치를 사용하면 연산자가 수동으로 제어 할 수 있습니다.
필요할 때 섀시의 움직임과 수동 작업은
응급 상황이나 장비에서 수동 개입을 허용하기 위해 자동 제어
커미셔닝.
위치 메커니즘 : 포지셔닝 슬리브, 위치 핀 등으로 구성되며 사용됩니다.
스위치 캐비닛에서 진공 회로 차단기의 위치를 정확하게 결정하려면
스위치의 다른 전기 부품과 올바르게 연결되어 일치하는지 확인하십시오.
위치 편차로 인한 전기 고장 또는 작동 오류를 방지하는 캐비닛.
연동 메커니즘 : 장비의 작동 안전 및 올바른 작동을 보장하기 위해
섀시에는 연동 장치가 장착되어 있습니다. 예를 들어, 기계식 인터록은 할 수 있습니다
진공 회로 차단기가 닫힌 상태에있을 때 섀시가 흔들리지 않도록합니다.
훔치고 섀시가 완전히 입력하거나 종료되지 않았을 때 회로 차단기가 닫힙니다.
지정된 위치; 전기 인터 로킹은보다 복잡한 연동 기능을 실현합니다
스위치 기어의 다른 전기 부품과의 신호 상호 작용
진공 회로 차단기 섀시 시리즈는 또한 안전을 보장하고 개선하는 핵심 링크입니다.
전원 시스템의 효율성. 기계적 변속기, 연동 보호,
intelligent control and other functions, it combines the vacuum circuit breaker with the switch
캐비닛은 발전, 전송, 분포 및 기타 시나리오에서 핵심적인 역할을합니다.
전원 시스템의 안전하고 신뢰할 수 있고 효율적인 운영을 지원합니다.
