격리 스위치

일반적인 소개 GW1 시리즈 실외 고전압 분리 스위치 스위치는 복합 구조의 고전압 스위치 장비이며, 실외 12kV 、 24kv 、 40.5kv에 적합합니다. 전압과 하중이없는 라인 그물을 개구부하고 닫으십시오. CS의 경우 □ 유형 인력 운영 기계는 전원과 복합 플래시 잠금 장치 등이 잘못 작동하는 지구 라인을 피할 수 있습니다. 연산자는 다른 지구 선을 넣을 필요가 없습니다. 오염 방지 유형 분리 스위치는 더러운 전도 영역에서 고객을 만족시킵니다. 그것은 작동 할 때 창고의 오염을 해결할 수 있습니다. GW1 시리즈 Outdoor 고전압 차단기 스위치는 고전압 전력 분배 시스템에서 신뢰할 수 있고 내구성있는 성능을 위해 설계되었습니다. 12kv, 24kv 및 40.5kv로 제공되며 630a에서 1250a까지의 현재 등급 으로이 스위치는 높은 오염 및 심한 날씨를 포함한 가혹한 환경 조건을 견딜 수 있도록 제작되었습니다. 국제 표준을 준수함으로써 IEC62271-103 및 DL/T 486-2010을 준수함으로써 안전 및 운영 무결성을 보장합니다. GW1 실외 AC 고전압 분리 스위치는 라인을 차단하고 라인에 전압이 있고 부하가 없을 때 라인을 변환하는 데 사용되는 실외 고전압 전력 분배 장비의 선에 설치에 적합합니다. 사용자 친화적 인 설치 및 유지 보수는 수동 또는 전기 작동 메커니즘에 의해 촉진됩니다. GW1 시리즈는 높은 고도 및 극한 온도를 포함한 다양한 환경에 적합하므로 실외 시스템에서 안전한 전기 분리에 이상적인 선택입니다.

GW4-12 (40.5) 실외 HV 분리 스위치 GW4-12 (40.5) 실외 AC 고전압 분리 스위치 (단락을위한 분리 스위치)를 사용하여 전압이 있지만 회로를 닫지 만 50/60Hz, 12 (40.5) KV 전원 시스템을 닫습니다. IEC129-1984 AC 분리 스위치 및 접지 스위치 및 GB1985 및 기타 상대 표준의 표준과 일치합니다.

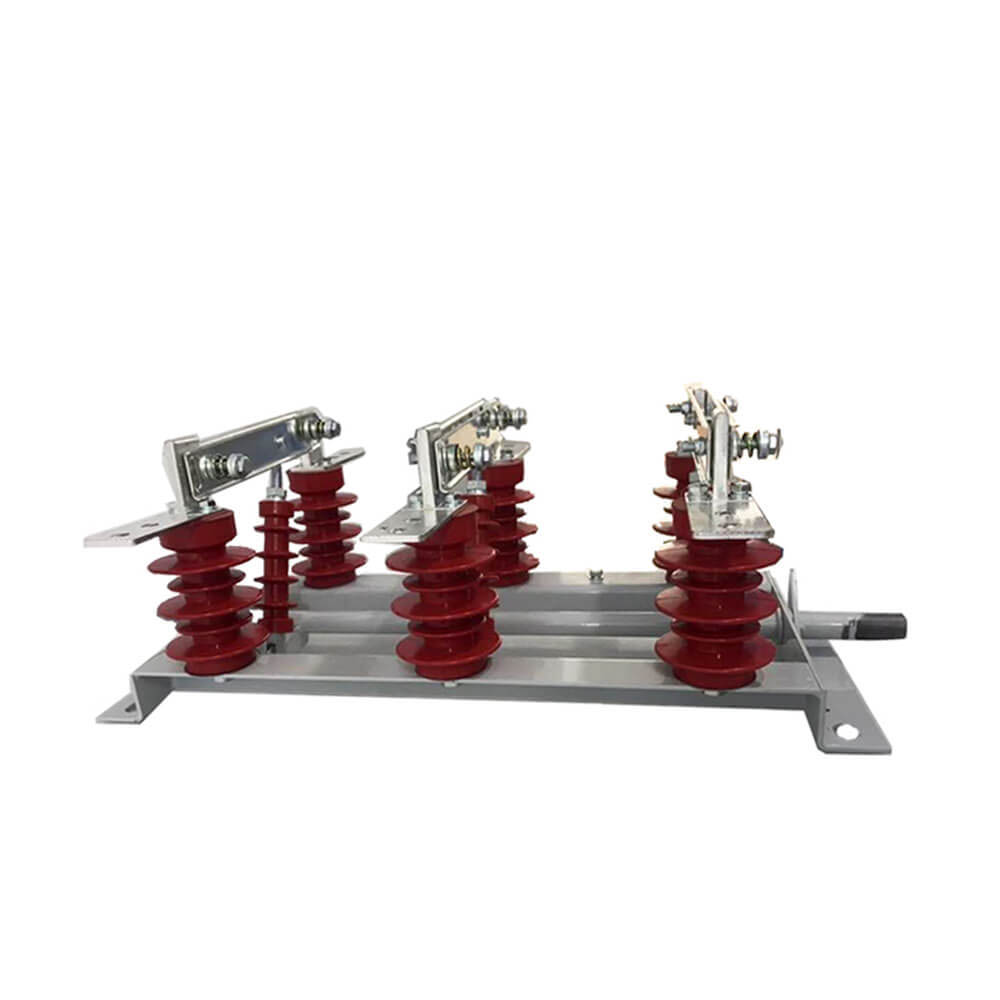

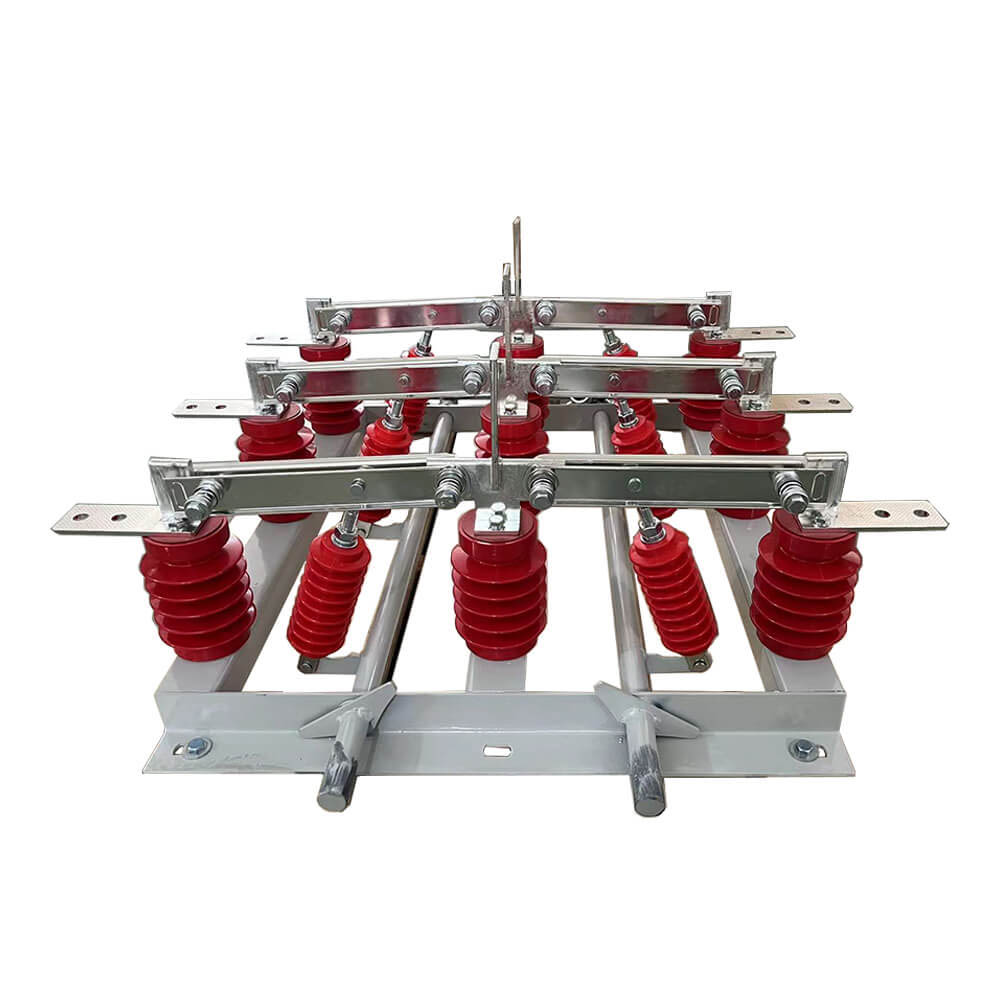

GN19-12 (C) 실내 HV 분리 스위치는 정격 전압 12kv, AC 50/60Hz의 전력 시스템에 적용됩니다. CS6-1 수동 작동 메커니즘이 장착되어 있으며 부하가 무모한 회로를 파괴하고 만드는 데 사용됩니다. 추가 오염 유형, 고비 유형 및 전력 표시 유형이 있습니다. IEC 62271-102에 따라 만들어집니다. 이 시리즈의 분리 스위치에는 CS6-1 수동 작동 메커니즘이 장착되어 있습니다 (패널을 사용한 분리 스위치에는 자체 결합 된 작동 메커니즘이 있습니다).   이 일련의 분리 스위치는 섀시, 회전 샤프트, 레버, 도자기 기둥 절연체, 나이프 및 배선 보드로 구성된 3 극 유형입니다. 회전 샤프트는 하단 프레임에 배열되며, 3 쌍의 레버가 용접되고 레버는 풀로드 도자기 절연체와 나이프 목걸이를 통과합니다. 회전 샤프트는 기본 프레임 밖으로 확장되고 회전 샤프트의 모든 부분은 작동 메커니즘과 연결될 수 있습니다.   C 형은 벽을 통과합니다. 그 중에서도 C1은 회전이 벽을 통해 측면에 있음을 의미합니다. C2는 단절이 벽을 통해 측면에 있음을 의미합니다. C3은 양쪽이 벽을 통해 측면에 있음을 의미합니다.

GN19-12 실내 고전압 분리 스위치 GN19-12 시리즈 실내 고전압 분리 스위치는 고전압 스위치 장비에 속하며 정격 전압 12kV, AC 50Hz 등의 전력 시스템에 적용되며 CS6-1 수동 작동 메커니즘이 장착되어 있으며, 무하 상태에서 회로를 파괴하고 만드는 데 사용됩니다. 추가 오염 감소 유형, 높은 고도 유형 및 전기 디스플레이가 있습니다. 분리 스위치의 역할은 하중 전류없이 회로를 분리하는 것입니다. 따라서 서비스 할 장비와 전원 공급 장치에는 유지 보수 담당자의 안전을 보장하기 위해 명확한 분리 지점이 있으므로 특수 방해 장치가없는 분리 스위치는로드 전류 및 단락 전류를 차단할 수 없으므로 격리 스위치를 작동시키기 전에 회로가 회로를 차단하기 위해 회로를 차단해야합니다.

GN22-12 (c) (d) 시리즈 실내 고전압 차단 스위치는 정격 전압이 12kV이고 주파수가 50Hz의 전원 시스템을 위해 설계되었습니다. 이 장치는 주로 무부하 조건에서 전원 시스템에서 회로를 열고 닫는 데 사용됩니다. 전류 스탠드 스탠드 기능이 높은 기능을 사용하면 높은 보안 및 빈번한 운영이 필요한 응용 프로그램에 이상적입니다. 이 장치는 다양한 환경 요구를 충족하도록 구성 할 수 있습니다. 이 제품은 3 상 공통 바닥 나이프 구조를 갖는 고전류 분리 스위치입니다. 폐쇄 및 접촉의 2 단계 동작, 마모가없는 접촉, 소규모 작동력, 높은 접촉 압력 및 동적 열 안정성을 달성하는 기계식 잠금 프로토 타입을 채택합니다.

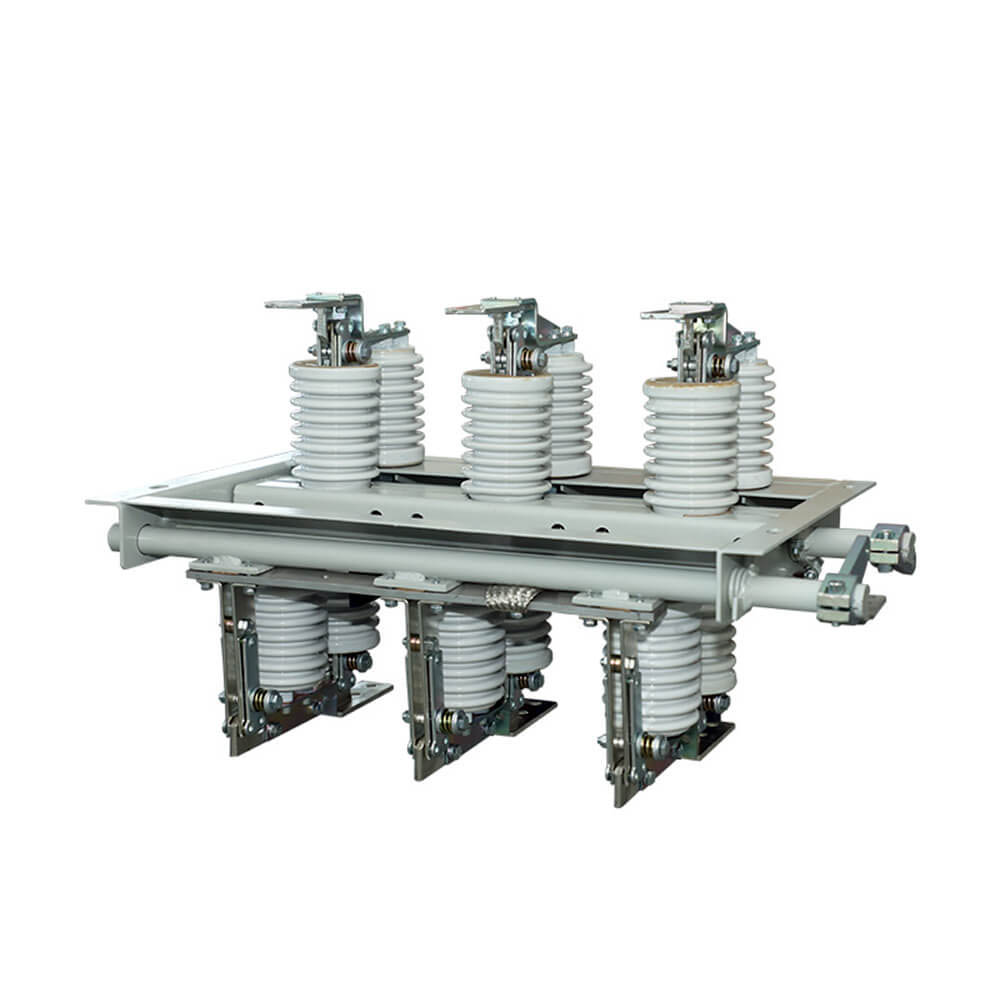

GN30-12 타입 회전 실내 고전압 분리 스위치는 로터리 접촉 나이프가있는 새로운 유형의 분리 스위치입니다. 주요 구조는 3 상 공통 섀시의 상단 및 하단 평면이 두 세트의 절연체 및 접점으로 고정되고 접촉 나이프를 회전시켜 스위치를 열고 닫는다는 것입니다. 1. 문을 닫은 상태에서 추출 할 수있는 버전을 흔들어야합니다 2. 모든 유형의 시설 및 장비에 사용됩니다. 3. 제한된 수의 구성 요소와 제조에 대량 생산 시스템의 사용으로 인해 매우 신뢰할 수있는 제어 가능성이 있습니다. 4. AESTY 및 편리한 유지 보수 5. 다양한 솔루션에 사용할 수있는 다중 유형의 기능 단위

GN19-12 (C) 시리즈 실내 AC 고전압 분리 스위치는 AC 50Hz, 12kV, 10kV의 정격 작동 전압, 400A, 630A, 1250A 전력 시스템의 정격 작동 전압에 적합합니다. 브레이킹 조건, 폐쇄 회로 스위치 기어 (Stwneter Switch-Gear)의 상태에서 전압 조건에 따라 전압 및 부하가 없습니다. 전압 조건에 따른 기기이지만 부하가 없으며, 설치할 수있는 안티 플라이 링 유형, 고원 유형 및 라이브 디스플레이 장치를 생성하기 위해 파견되어 있습니다. GN19-12 시리즈 실내 고전압 분리 스위치는 정격 전압과 3 상 AC 50Hz의 실내 장치입니다.

GN19-12 (C) 시리즈 실내 AC 고전압 분리 스위치는 AC 50Hz, 정격 전압 12kV 및 전력 시스템에 적합하며 CS6-1 수동 작동 메커니즘이 장착되어 있으며 무부하 하에서 회로를 파괴하고 만드는 데 사용됩니다. 추가 오염 유형, 고비 유형 및 전력 표시 유형이 있습니다. IEC 62271-102에 따라 만들어집니다. 전압 조건 하에서 전기 기기를 스위치하는 데 사용되지만 부하가 없으면 설치할 수있는 전직 유형, 고원 유형 및 라이브 디스플레이 장치를 생성하기 위해 파견됩니다. GN19-12 시리즈 실내 고전압 분리 스위치는 정격 전압과 3 상 AC 50Hz의 실내 장치입니다.
