피팅 시리즈

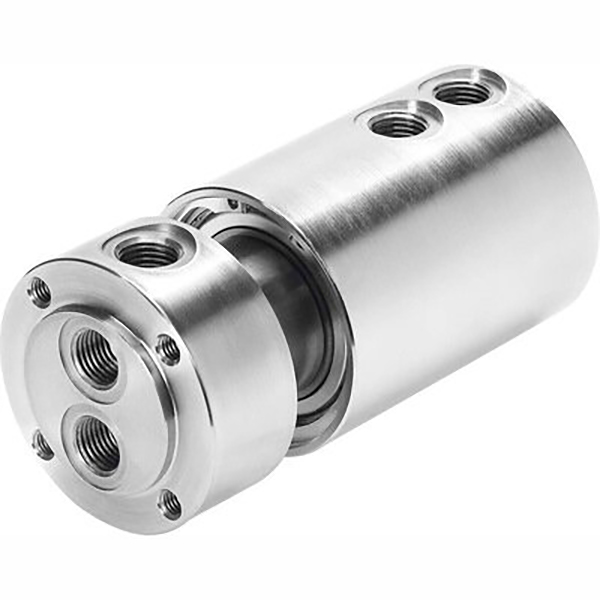

SOLIH GF 시리즈 공압 로터리 조인트, 자동화를 위한 360° 회전 공기 로터리 유니온. 단일 및 다중 통로 버전, 진공/포지티브 이중 용도 0.095-1.0MPa, 최대 300rpm, 저토크 정밀 베어링 씰, 알루미늄 합금 본체. 원터치 피팅과 호환되는 포트 M5-G1/2. 회전 테이블, 인덱싱 플레이트, 로봇 조인트, 회전 고정 장치 및 다중 회로 회전 공압 제어에 이상적입니다.

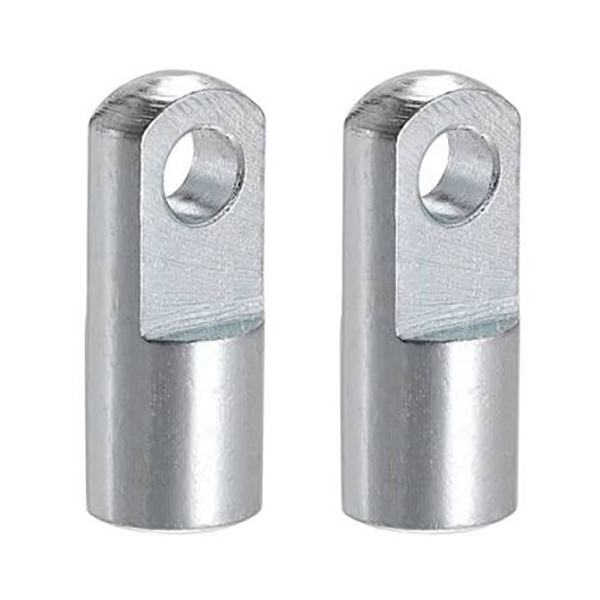

공압 실린더 로드 엔드용 SOLH I 유형 단일 클레비스 조인트, ±5° 스윙이 있는 저가형 U 클레비스 힌지 커넥터. 탄소강/스테인리스 구조, 암나사 M10×1.25 M36×2.0, 32-200mm 보어 실린더와 일치, 핀 구멍 Φ10-36mm. AirTAC/SMC/국내 네이밍 호환(F M10×1.25I, I 32, CA2 40 I). 푸시 풀 하중, 선형 가이드 및 뒤집기 메커니즘에 이상적입니다.

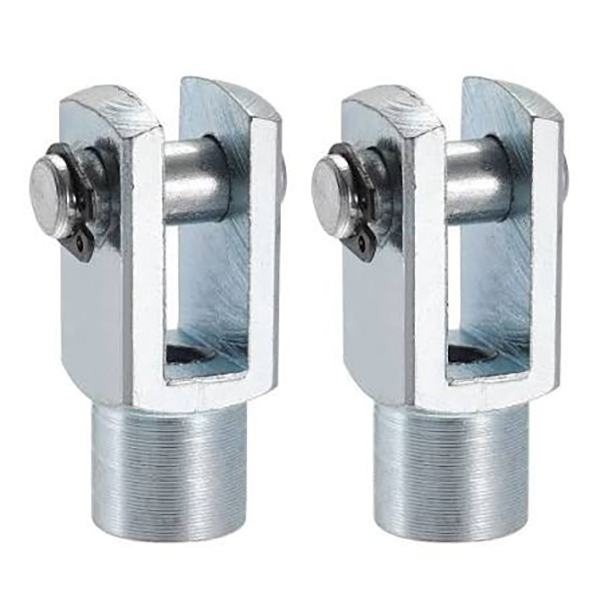

공압 실린더 로드 엔드용 SOLH Y 유형 이중 이어 클레비스 조인트, SMC/AirTAC 부품과 호환 가능한 표준 포크 커넥터. 내부 나사산 M10×1.25-M27×2, 일치하는 32-125mm 보어, 핀 구멍 Φ10-27mm, ±5° 단일 평면 스윙. 탄소강 흑색처리/아연도금 또는 스테인레스 스틸. 푸시풀 및 연결식 메커니즘의 고부하 베어링을 갖춘 단일 이어 로드 러그에 이상적입니다.

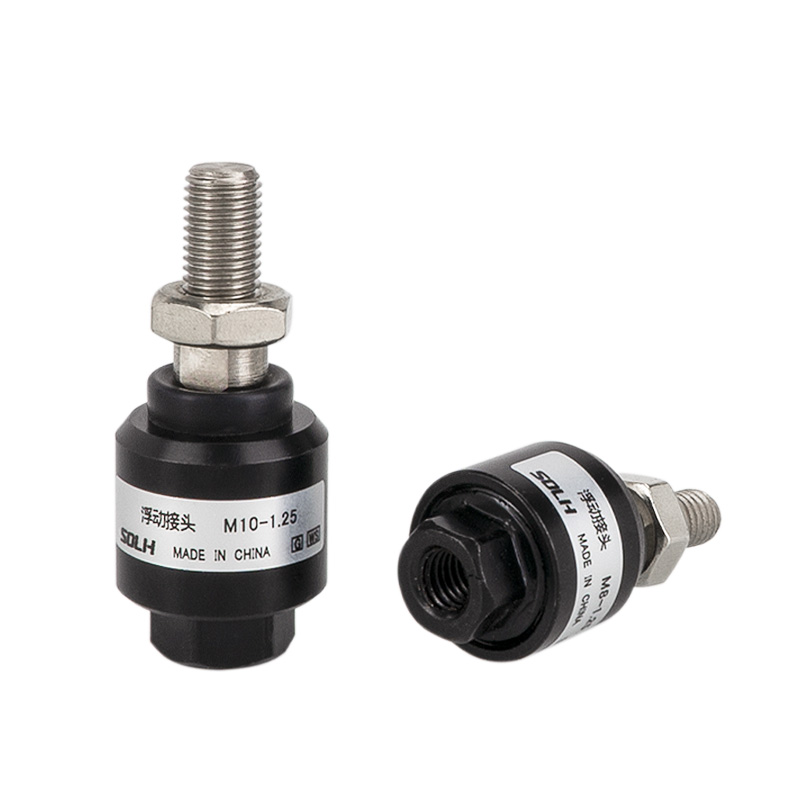

공압 실린더 로드 엔드용 SOLH F 유형 플로팅 조인트, 유연한 볼 헤드 보상 커넥터. 축/경사 방향 오정렬(축 ±1.5mm, 각도 ±2°~±5°)을 흡수하고 측면 힘을 제거하며 실린더 씰을 보호합니다. 나사산 M6×1.0-M20×1.5, 16-100mm 보어, 양극산화 처리된 알루미늄 또는 304 스테인리스. AirTAC F 시리즈, SMC JAF/JAHF와 호환 가능. 프레스 피팅, 조립 라인 및 긴 스트로크 운반에 이상적입니다.

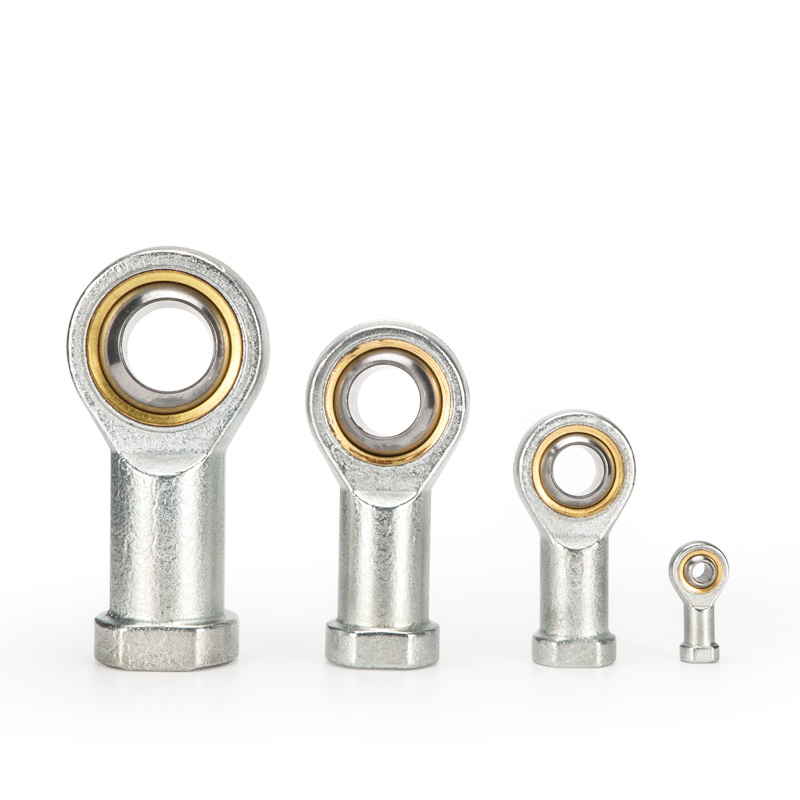

공압 실린더 로드 엔드용 SOLH U 유형 피쉬 아이 로드 엔드 베어링, ±13°~±15° 스윙이 있는 360° 범용 관절 조인트. 최대 2mm 동축 편차를 보상하고 측면 힘을 제거하며 실린더 씰을 보호합니다. 16-125mm 보어에 맞는 나사 M6×1.0-M27×2, 베어링 강철/자체 윤활 구리/304 스테인리스 옵션. AirTAC F-U와 SMC PHS는 상호 교환 가능합니다. 고속, 편심 및 다중 각도 하중 메커니즘에 이상적입니다.

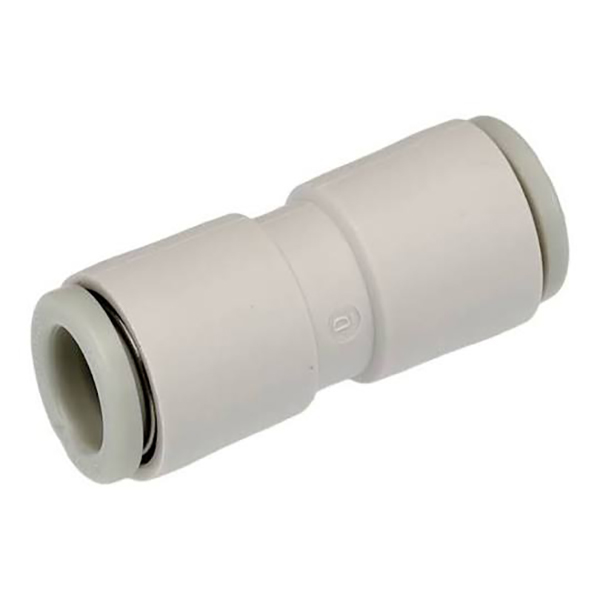

SOLH KQ2H 원터치 스트레이트 푸시 인 피팅, SMC KQ2H를 직접 교체합니다. POM 본체, 니켈 도금 황동 스레드, NBR 씰. 최대 1.0MPa의 압축 공기에 작동하고 최저 -95kPa까지 진공 작동합니다. Φ2-Φ16 PU/PA 튜브, 미터법 M 및 R 테이퍼 나사산, 동일 직경 및 축소 구성을 포함합니다. 진공 발생기, 마이크로 실린더 및 제한된 자동화 공압 배관에 이상적입니다.

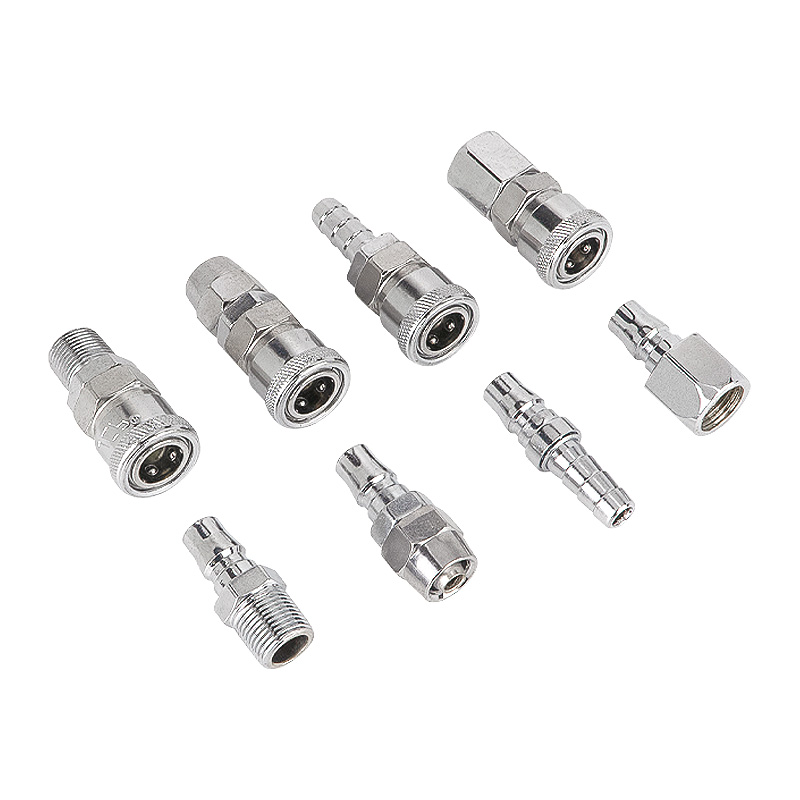

SOLH C형 자동 잠금 공압식 퀵 커플러, 한 손으로 작동할 수 있는 강철 볼 자동 잠금 설계. NBR 밀봉, 작동 압력 0-1.0MPa. 니켈 도금 강철/플라스틱 옵션. Φ4×6~Φ8×12 PU 튜브 및 G1/4, G3/8, G1/2 스레드용 PP10~PP40, PF/PH/SP/SM 시리즈. SMC 및 AirTAC과 브랜드 간 상호 교환이 가능합니다. 공기 압축기, 공기 공구 및 진공 발생기 공압 라인에 널리 사용됩니다.
