고전압 및 중전압 전기 시스템에서 안전은 절연 및 보호 장치를 통해서만 달성되는 것이 아닙니다. 전기 안전의 상당 부분은 서로 다른 구성 요소 간의 기계적 조정에 달려 있어 작업자가 잘못된 전환 작업을 수행하는 것을 방지합니다.
그만큼접지스위치 작동기구 연동장치중요한 안전 부품 중 하나입니다. 접지 스위치와 기타 스위칭 장비 간의 작동 순서를 제어하도록 설계되어 회로에 전원이 공급되는 동안 접지 스위치를 닫는 등의 위험한 작동을 방지하는 데 도움이 됩니다.
이 장치는 일반적으로 배전반 내부에 숨겨져 있지만 안정적인 작동을 보장하고 장비와 인력을 보호하는 데 중요한 역할을 합니다.

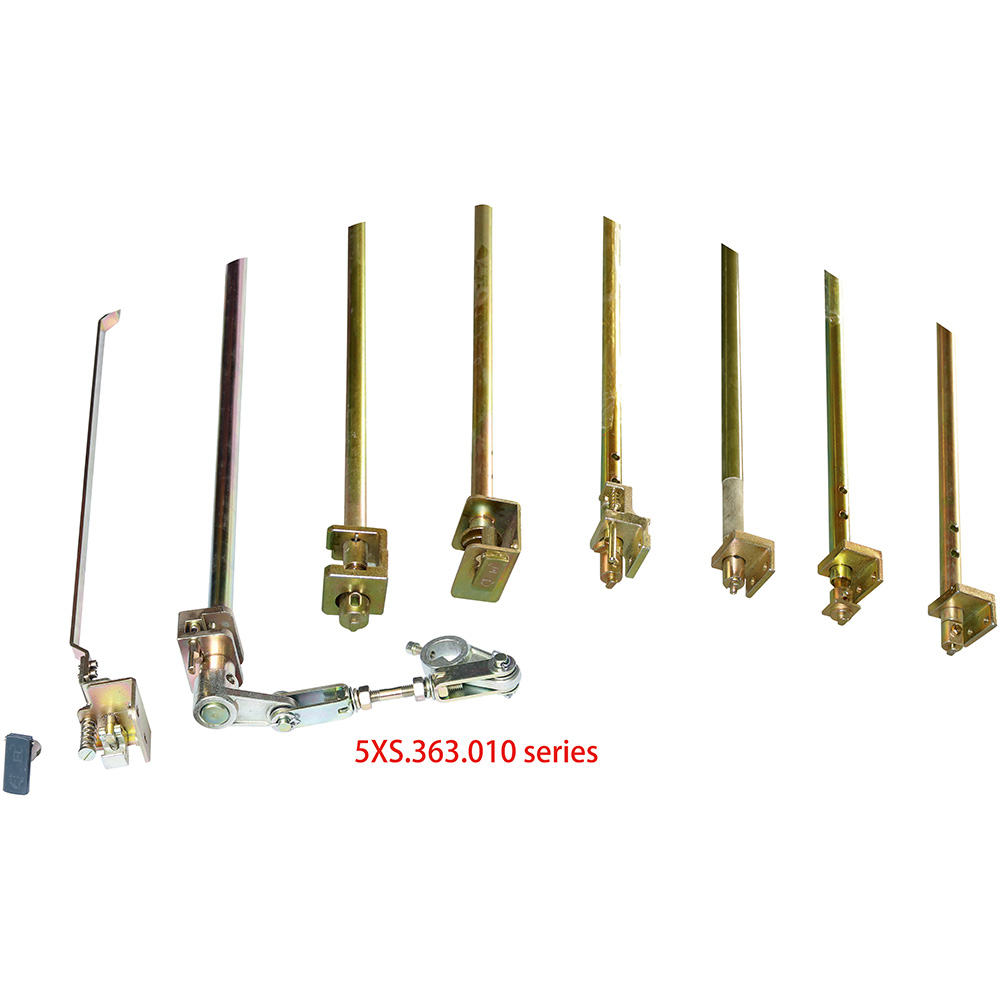

A 접지스위치 작동기구 연동장치다음의 작동을 조정하기 위해 스위치기어 시스템에 설치된 기계적 또는 전자 기계적 안전 메커니즘입니다.
접지 스위치
회로 차단기
부하 스위치
스위치 분리
캐비닛 도어 및 액세스 패널
주요 목적은 스위칭 작업이 사전 정의된 안전 순서를 따르도록 하는 것입니다.
예를 들어:
접지 스위치는 주 회로를 분리한 후에만 닫아야 합니다.
위험한 전압이 존재할 수 있는 경우 캐비닛 도어를 잠긴 상태로 유지해야 합니다.
접지 스위치가 안전하지 않은 위치에 있을 때 회로 차단기를 닫아서는 안 됩니다.
작동 메커니즘 사이에 물리적 제한을 생성함으로써 연동 장치는 사람의 작동 오류 가능성을 줄입니다.
전기 장비는 전원 공급 장치가 꺼진 후에도 여전히 위험할 수 있습니다. 잔류 전압, 잘못된 스위칭 시퀀스 또는 예상치 못한 전원 공급으로 인해 심각한 위험이 발생할 수 있습니다.
안정적인 연동 시스템은 몇 가지 일반적인 문제를 해결하는 데 도움이 됩니다.
1. 잘못된 스위칭 동작 방지
복잡한 전기 시스템에서는 운영자가 여러 전환 단계를 수행해야 할 수도 있습니다.
연동 보호가 없으면 잘못된 조치에는 다음이 포함될 수 있습니다.
활선 회로의 접지 스위치 닫기
안전하지 않은 조건에서 차단기 작동
접지가 완료되기 전에 출입문 열기
연동 장치는 기계적 "규칙 유지 장치"처럼 작동하여 안전한 작동 순서만 허용합니다.
2. 전기 장비를 보호합니다.
잘못된 스위칭은 사람에게 위험할 뿐만 아니라 장비에도 손상을 줄 수 있습니다.
가능한 결과는 다음과 같습니다.
단락
아크 결함
접촉 손상
절연 불량
적절하게 설계된 연동 메커니즘은 비정상적인 작동을 줄여 장비 수명을 연장하는 데 도움이 됩니다.
작동 원리는 스위치기어 설계에 따라 다르지만 대부분의 시스템은 기계적 위치 지정 및 잠금 구조를 조합하여 사용합니다.
기계적 연동
기계적 연동은 신뢰성 때문에 널리 사용됩니다.
일반적인 구성 요소는 다음과 같습니다.
잠금판
샤프트
레버
캠 메커니즘
위치 표시기
블록 제한
한 구성 요소가 특정 위치로 이동하면 다른 구성 요소의 작동이 물리적으로 제한됩니다.
예를 들어:
회로 차단기가 열립니다.
분리 스위치가 격리 위치에 도달했습니다.
접지 스위치 작동이 가능해집니다.
접지 스위치가 닫힙니다.
유지 관리 액세스가 허용됩니다.
전기적 연동
일부 시스템은 전기 신호와 센서도 사용합니다.
구성 요소에는 다음이 포함될 수 있습니다.
보조 접점
위치 스위치
제어 릴레이
모니터링 모듈
제어 시스템은 작동을 허용하기 전에 장비 상태를 확인합니다.
현대 자동화 기술을 통해 많은 사람들은 전자 제어 시스템이 기계적 보호를 완전히 대체할 수 있다고 생각합니다.
그러나 기계적 연동은 다음에 의존하지 않기 때문에 여전히 중요합니다.
소프트웨어 로직
통신 네트워크
제어 전력 가용성
정전 중에도 기계적 잠금 구조를 통해 계속해서 물리적 보호를 제공할 수 있습니다.
안전이 중요한 여러 전기 응용 분야에서 기계적 및 전기적 연동을 결합하면 추가적인 보호 기능을 제공합니다.
중압 배전반
일반적으로 사용되는 분야:
유통망
산업용 전력 시스템
변전소
공장 전기실
링 메인 유닛(RMU)
소형 분배 장비에서 연동 장치는 다음을 조정하는 데 도움이 됩니다.
부하 스위치 작동
접지 스위치 작동
케이블 수납공간 접근
금속폐쇄배전반
금속 클래드 및 금속으로 둘러싸인 시스템의 경우 연동 기능을 통해 서로 다른 구획 간의 안전한 작동이 보장됩니다.
신뢰성 있는 접지 스위치 작동 메커니즘 연동 장치는 여러 가지 요소를 고려해야 합니다.
기계적 강도
메커니즘은 변형이나 고장 없이 반복 작업을 견뎌야 합니다.
중요한 요소는 다음과 같습니다:
재료 선택
샤프트 강도
잠금 정확도
내마모성
작동 정확도
장치는 스위치 위치를 올바르게 감지해야 합니다.
위치 정확도가 낮으면 다음이 발생할 수 있습니다.
불완전한 잠금
허위 운영 허가
기계적 간섭
서비스 수명
배전반은 수년간 작동할 수 있으므로 연동 부품에는 우수한 내구성이 필요합니다.
설계 고려 사항은 다음과 같습니다.
내식성
윤활 요구 사항
작동 주파수
환경 조건
다양한 구성 요소는 기능에 따라 다양한 재료를 사용할 수 있습니다.
|
요소 |
공통재료 |
|
잠금판 |
스테인레스 스틸, 아연도금 스틸 |
|
샤프트 |
경화강 |
|
스프링스 |
스프링강 |
|
하우징 부품 |
강철 합금 또는 엔지니어링 플라스틱 |
재료 선택은 다음에 영향을 미칩니다.
기계적 강도
내식성
장기적인 신뢰성
연동 시스템은 긴 사용 수명을 위해 설계되었지만 여전히 정기적인 검사가 필요합니다.
권장되는 점검 사항은 다음과 같습니다.
기계적인 움직임을 확인하세요
다음 사항을 확인하세요.
샤프트가 부드럽게 움직인다
잠금 장치가 올바르게 맞물립니다.
부품이 붙어있지 않아요
마모 부품 검사
주의 사항:
스프링스
다리
움직이는 관절
구성 요소를 깨끗하게 유지
먼지와 오염은 특히 실외나 산업 환경에서 기계적 움직임에 영향을 미칠 수 있습니다.
접지 스위치 작동 메커니즘 연동 장치는 전기 장비의 눈에 보이는 부분이 아닐 수 있지만 현대 스위치기어 시스템 내부의 필수 안전 구성 요소입니다.
접지 스위치, 회로 차단기 및 액세스 메커니즘 간의 관계를 제어함으로써 위험한 작동을 방지하고 전기 자산을 보호하며 유지 관리 안전성을 향상시키는 데 도움이 됩니다.
-
