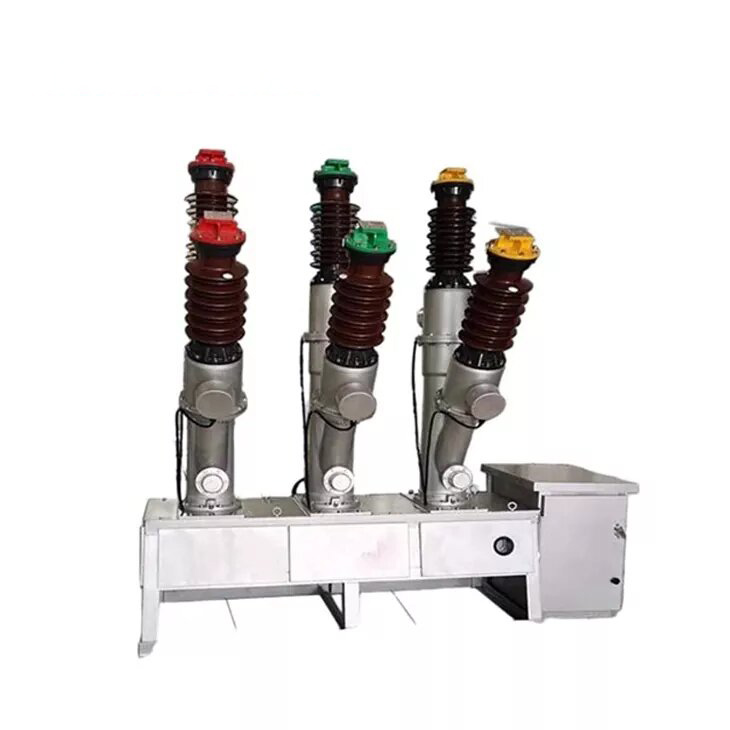

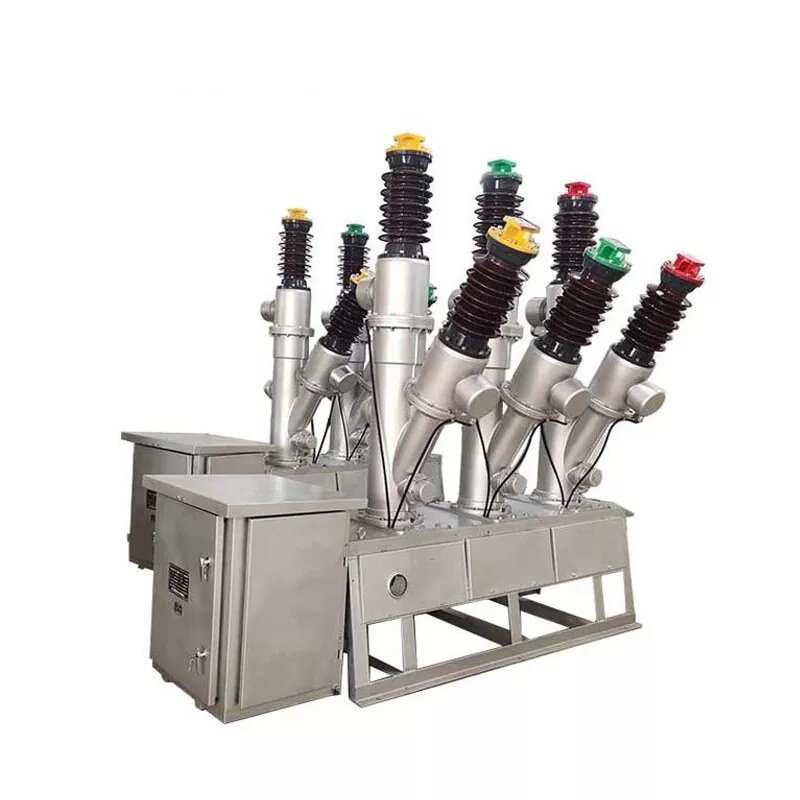

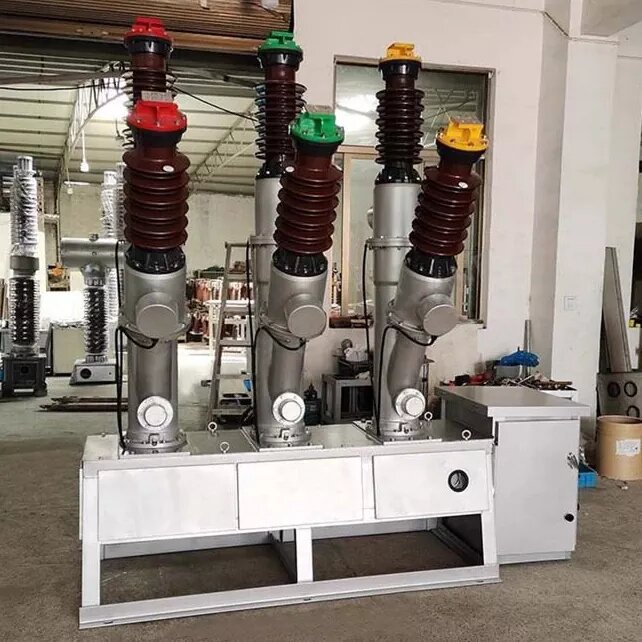

LW8-40.5 35kV 실외 AC 고전압 SF6 회로 차단기

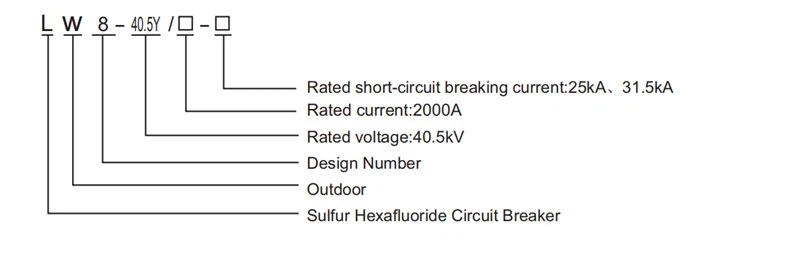

Model:LW8-40.5

LW8 (A) -40.5 실외 AC SF6 회로 차단기는 정격 전압이 40.5kV 인 전원 시스템에 사용하도록 설계된 3 단계, 50Hz 실외 고전압 전기 장치입니다. LW8-40.5, LW8A-40.5 시리즈 황 6 헥사 플루오 라이드 회로 차단기는 3 상 AC 50Hz 실외 고전압 전기 장비이며, 40.5kV 변속기 및 유통 시스템의 제어 및 보호에도 적합하며 연결 회로 차단기 및 개방형 커패시터 뱅크에도 사용될 수 있습니다. 이 제품은 CT14 스프링 메커니즘과 함께 사용할 수 있습니다. 회로 차단기는 국가 표준 GB1984- 1989 AC 고전압 회로 차단기 및 국제 전기 기술위원회 표준 IEC56, IEC6220-100 고전압 AC 회로 차단기를 준수합니다. 이 제품은 우수한 파괴 성능을 가지고 있으며, 압력 공기 유형 아크 소화 챔버를 사용하며, 전기 수명이 길고, 황 6 헥사 플루오 라이드 가스를 대체하지 않으며, 기계적 신뢰성이 높고 기계적 수명이 길고 자주 작동 할 수 있습니다. 각 세트에는 사용자가 선택한 6-12 전류 변압기가 장착 될 수 있습니다. 이 제품은 새로운 MKZ 모델 SF6 포인터 밀도 측정기를 채택합니다. 압력 게이지 판독 값은 온도 변화의 영향을받지 않으며 사용하기 쉽습니다.

문의 보내기

제품 설명

LW8-40.5 35kV 실외 AC 고전압 SF6 회로 차단기

LW8 (A) -40.5 실외 AC SF6 회로 차단기는 정격 전압이 40.5kV 인 전원 시스템에 사용하도록 설계된 3 단계, 50Hz 실외 고전압 전기 장치입니다. 압축 가스 아크-잉글 링 메커니즘과 함께 SF6 가스를 아크-렌치 및 절연 매체로 사용하여 우수한 중단 기능을 제공합니다. 이 회로 차단기는 전력 변전소, 발전소 및 분배 네트워크의 적용에 적합하며 정격 및 단락 전류를 안정적으로 전환 할 수 있습니다. 또한 링크 차단기로 사용하거나 커패시터 뱅크를 분리하는 데 이상적입니다. 이 장치에는 측정 및 보호 목적을위한 내장 전류 변압기가 포함되어있어 구형 차단기 시스템을 업그레이드하기위한 탁월한 선택입니다.

제품 구조

브레이커는 3 개의 별개의 단계를 갖춘 도자기 열 디자인을 특징으로하며, 각각 압축 공기로 채워진 별도의 아크-예기 챔버가 장착되어 있습니다. 3 상 가스는 구리 튜브로 연결됩니다. 차단기의 주요 구성 요소에는 도자기 하우징, 전류 변압기, 아크 소화 챔버, 흡수기, 작동 메커니즘, 변속기 상자,베이스 프레임, 커넥팅로드 및 스프링이 포함됩니다. 도자기 슬리브는 차단기의 메인 회로를 전원 시스템에 연결하기위한지지 및 단열 역할을합니다. 또한 압력 용기의 일부를 형성하여 강력한 힘을 제공하고 밀폐 함을 보장합니다.

응용 프로그램 :

 전력 전송 및 분배 : 변전소, 변압기 스테이션 및 전력 분배 네트워크에 사용하기에 적합합니다.

 스위치 작업 : 정격 전류, 단락 전류 및 비상 분리를 효과적으로 처리합니다.

 CAPACITOR 은행 보호 : 커패시터 뱅크를 안전하게 분리하여 원활한 시스템 운영을 보장 할 수 있습니다.

 분리 교체 : 시스템에서 구형 구식 회로 차단기를 교체하기위한 훌륭한 옵션.

환경 조건 :

 애인 : 해발 최대 3000 미터.

 반면 온도 : -30 ° C ~ +45 ° C.

 정체 수준 : 레벨 II, III 또는 IV로 분류 된 환경에 적합합니다.

 연중 : 일일 평균 습도는 95%를 초과하지 않으며 월 평균은 90% (25 ° C)를 초과하지 않습니다.

 바람 압력 : 최대 34m/s의 풍속에 해당하는 700pa를 초과하지 않습니다.

 사용 조건 : 가연성 재료, 폭발 위험, 화학 부식 및 심한 진동이없는 지역에 이상적입니다.
