HLS/HLSL 시리즈 2축 정밀 슬라이드 실린더(크로스 롤러 가이드형)

상표:Richge Technology의 SOLH

제품 포지셔닝

     SOLH HLS / HLSL 시리즈 트윈 샤프트 정밀 슬라이드 실린더는 크로스 롤러 리니어 가이드를 핵심 가이드 구성 요소로 채택합니다. HLQ 재순환 볼 슬라이드 실린더와 비교하여 훨씬 더 높은 강성, 우수한 반복 위치 정확도 및 편심 측면 하중에 대한 더 강한 저항을 제공하여 고하중, 초정밀 조립 및 위치 지정 자동화 프로세스에 완벽하게 일치합니다.

시리즈 분류: HLS VS HLSL

     -- HLS 표준형: 실린더 본체가 슬라이드 캐리지의 한쪽 측면에 설치되어 전체 폭이 컴팩트합니다. 제한된 설치 공간, 뚜렷한 편심 오프셋 하중이 없는 중소형 하중 조건에 적합합니다.

     -- HLSL 대칭형: 두 개의 평행한 크로스 롤러 가이드 사이에 중심을 둔 실린더, 균일한 힘 분포, 크게 향상된 강성 및 고부하 용량. 고하중, 편심 하중 및 초고정밀 작업 시나리오를 위한 첫 번째 선택입니다.

핵심 기술 사양표

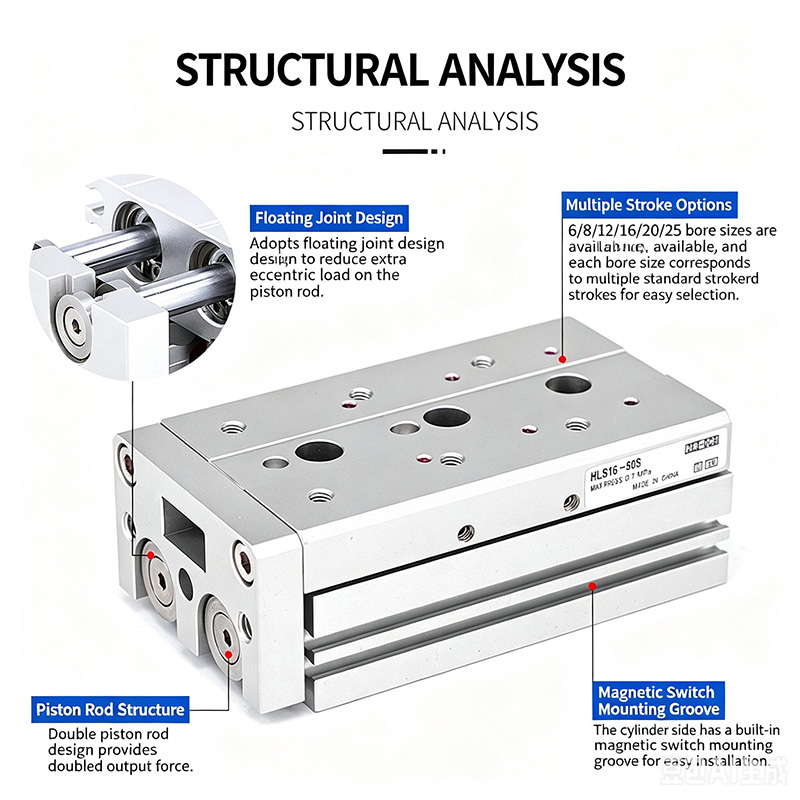

구조적 및 핵심 성능 이점

  1. 크로스 롤러 리니어 가이드(롤러 라인 접촉 설계)

     -- 라인 접촉 베어링 구조는 극도의 강성, 뛰어난 직진도 및 회전 방지 정밀도, 강한 충격 저항 및 무거운 하중에서도 안정적인 작동을 제공합니다. 매우 낮은 마찰, 매우 부드러운 움직임 및 연장된 서비스 주기를 갖춘 일체형 가이드 캐리지 설계가 통합되었습니다.

  2. 플로팅 조인트 내장

    -- 피스톤 로드와 슬라이드 플랫폼 사이의 탄성 플로팅 연결은 횡력과 편심 토크를 상쇄하여 피스톤 로드 편향과 과부하 손상을 방지합니다.

  3. 트윈 평행 피스톤 로드

    - 이중 추력 출력, 우수한 비틀림 방지 성능, 부하 상태에서 높은 위치 정확도를 유지합니다.

  4. 다방향 범용 장착

     -- 3방향 설치를 위해 바닥, 전면 및 측면에 탭 장착 구멍이 가공되어 있습니다. 빠르고 정확한 위치 지정을 위해 베이스에 사전 가공된 정밀 위치 지정 핀 구멍.

  5. 3면 툴링 마운트 표면

     -- 슬라이드 상단과 전면에 탭 고정 장치 장착 구멍이 있고 슬라이더 상단 평면에 핀 구멍을 배치하여 반복 가능한 지그 위치 지정 정밀도를 보장합니다.

  6. 사전 가공된 센서 설치 홈

     -- 자석 스위치의 유연한 설치 및 위치 조정을 위한 실린더 측면의 표준 슬라이딩 슬롯.

  7. 다양한 버퍼 및 제한 정지 옵션

     -- 고정 에어 버퍼, 조정 가능한 에어 버퍼(A/AS/AF), 유압 충격 흡수 버퍼(B/BF) 및 다중 외부 기계적 제한 스톱 블록은 옵션 조합입니다.

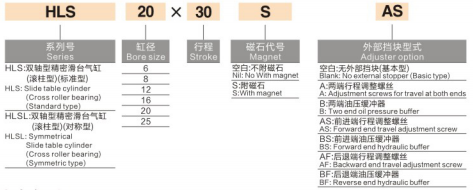

표준 모델 명명 규칙

  1. 예시 모델: HLS20×30SAS

     -- HLS = 표준 측면 실린더 시리즈; HLSL = 대칭 중심 고강성 시리즈

     -- 20 = 실린더 보어 직경(mm)

     -- 30 = 정격 스트로크 길이(mm)

     -- S = 내장 영구 자석 링(표준 공장 구성)

     -- A = 양쪽 끝의 조절 가능한 에어 버퍼

        AS = 전진 스트로크 엔드에서만 조정 가능한 에어 버퍼

        AF = 복귀 스트로크 끝에서만 조정 가능한 공기 버퍼

     -- B = 양쪽 끝의 유압 오일 버퍼

        BF = 리턴 스트로크 엔드에만 유압 오일 버퍼

이론출력 추력표 (단위: N)

선택 지침 및 일반적인 적용 시나리오

  1. 선정 제안

     -- HLS 표준 모델: 컴팩트한 설치 공간, 중간-소형 하중, 명백한 편심 오프셋 하중 없음

     -- HLSL 대칭 모델: 고하중, 편심 측면 하중, 초고강성 및 초정밀 위치 결정 요구 사항에 대한 우선 선택

  2. 일반적인 산업 응용 분야

     -- 정밀 조립, 자동 위치 지정, 공압 클램핑 및 공작물 이송 스테이션

     -- 반도체 및 전자 자동화 생산 라인

     -- 고정밀 테스트 검사 장비, 의료 자동화 장비, 공작 기계 고정 장치 메커니즘

한 문장 요약

     SOLH HLS/HLSL 크로스 롤러 트윈 샤프트 슬라이드 실린더는 이중 표준/대칭 변형을 갖춘 고강성 라인 접촉 크로스 롤러 가이드를 채택하고 옵션으로 제공되는 공기/유압 버퍼 및 편심 방지 플로팅 조인트 설계, 반도체, 의료 및 고부하 정밀 자동화 장비를 위한 프리미엄 중부하 초정밀 선형 액추에이터를 갖추고 있습니다.
