Richge Technology SF6 회로 차단기에 대한 자세한 소개

    Richge Technology는 주로 저전압 개폐 장치 액세서리, 고전압 개폐 장치 구성 요소 및 실내/실외 회로 차단기 시리즈 제조에 중점을 두고 있습니다. 다음은 참고용으로 SF6 회로 차단기에 대한 전문적인 소개입니다.

I. SF6 차단기 기본 개요

    SF6 차단기는 육불화황(SF6) 가스를 절연 및 소호 매체로 사용하는 고전압 차단기로서 전력계통의 송배전 분야에서 널리 사용됩니다.

핵심 기능:

• 우수한 절연 성능: SF6 가스의 절연 강도는 공기의 2.5~3배로 장비 부피를 크게 줄일 수 있습니다.

• 우수한 아크 소화 용량: 높은 아크 기둥 전도성, 짧은 아크 시간(2-2.5 사이클) 및 큰 차단 용량(최대 80kA).

• 화재 위험 없음: SF6 가스는 불연성이며 안전성이 높습니다.

• 긴 서비스 수명: 긴 유지 관리 주기와 감소된 유지 관리 빈도로 인해 전기 수명이 25년 이상에 달할 수 있습니다.

II. 작동 원리 및 구조

2.1 작동 원리

아크 소화 메커니즘:

1. 개방하는 동안 이동 접점과 정적 접점이 분리되어 아크가 발생하며, 이로 인해 SF6 가스가 고온에서 S, F 원자 및 양이온/음이온으로 분해됩니다.

2. SF6 가스 분자는 자유 전자를 포획하여 음이온을 형성하여 아크 기둥의 전도도를 감소시키고 아크 소멸을 가속화합니다.

3. 아크가 소멸된 후 가스는 원래의 절연 상태를 회복합니다.

가스 순환:압력 가스 방식 또는 자체 에너지 방식 원리를 채택하여 피스톤 또는 아크 에너지를 통해 가스 흐름이 생성되어 아크를 신속하게 소멸하고 절연을 복원합니다.

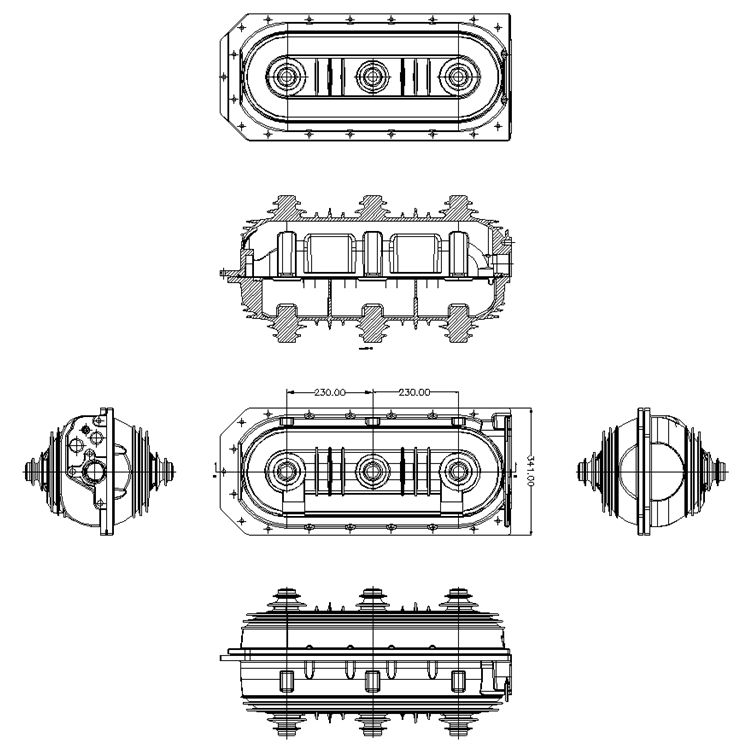

2.2 주요 구조

III. Richge Technology가 생산하는 SF6 회로 차단기의 유형 및 기술 매개변수

3.1 주요 유형

1. 구조에 따라 분류:

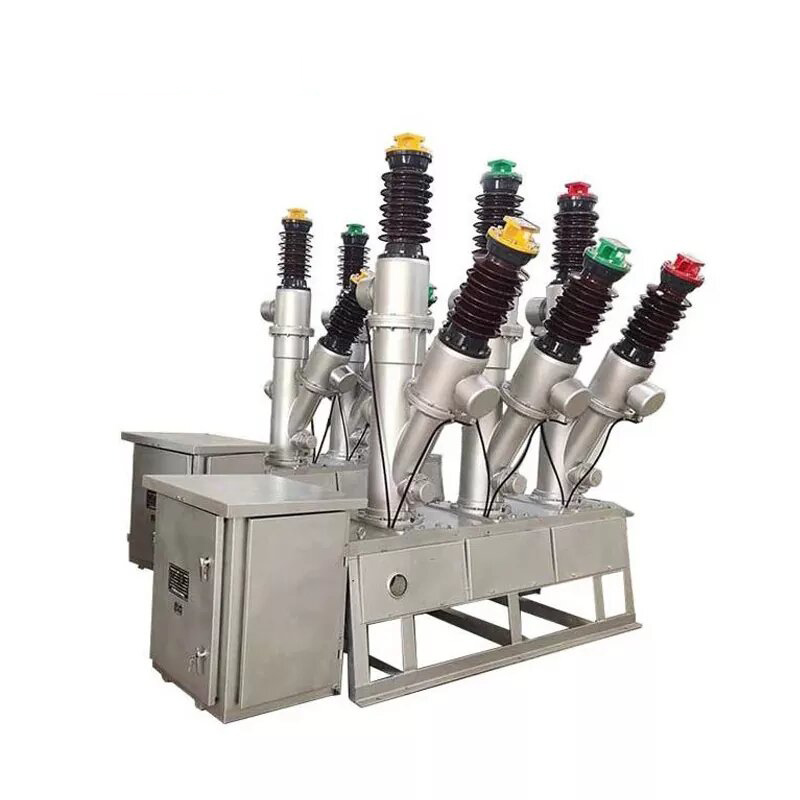

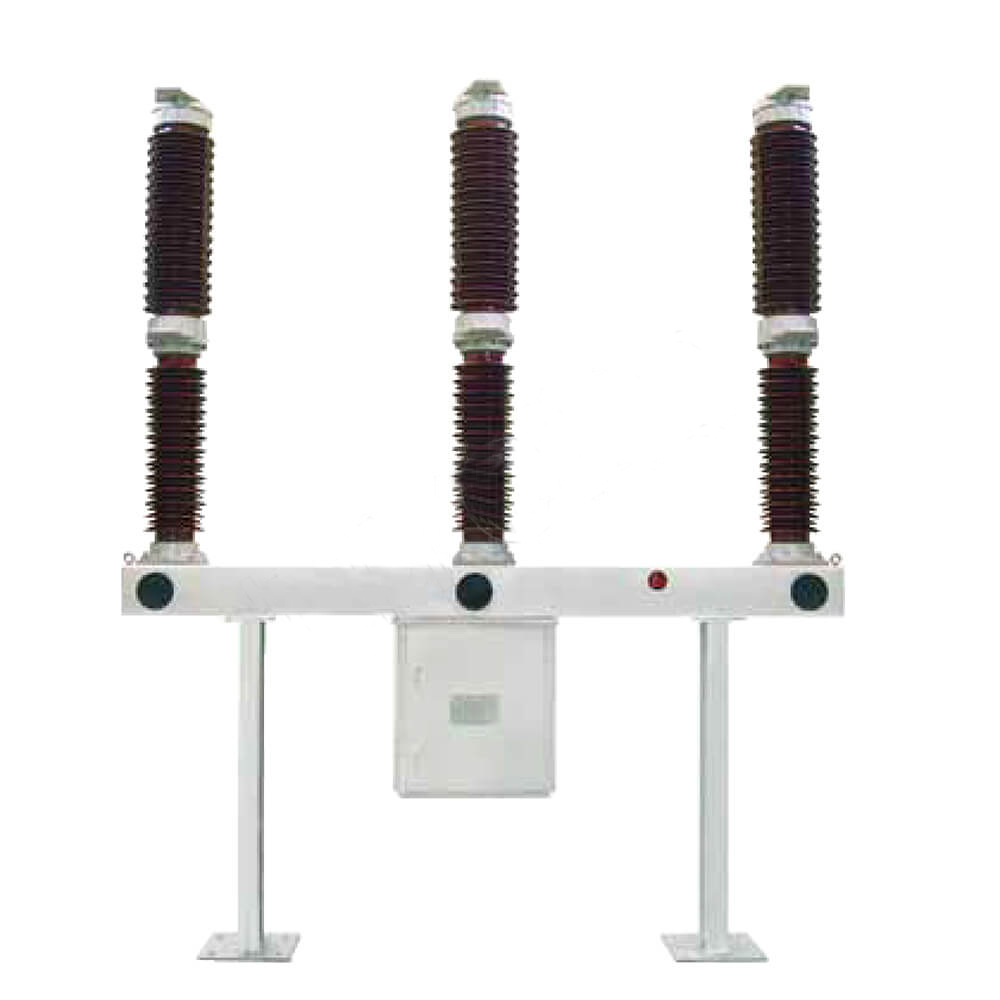

• 도자기 기둥형 : 3상 독립형, 대용량, 옥외 장소에 적합(FA4-550형 등)

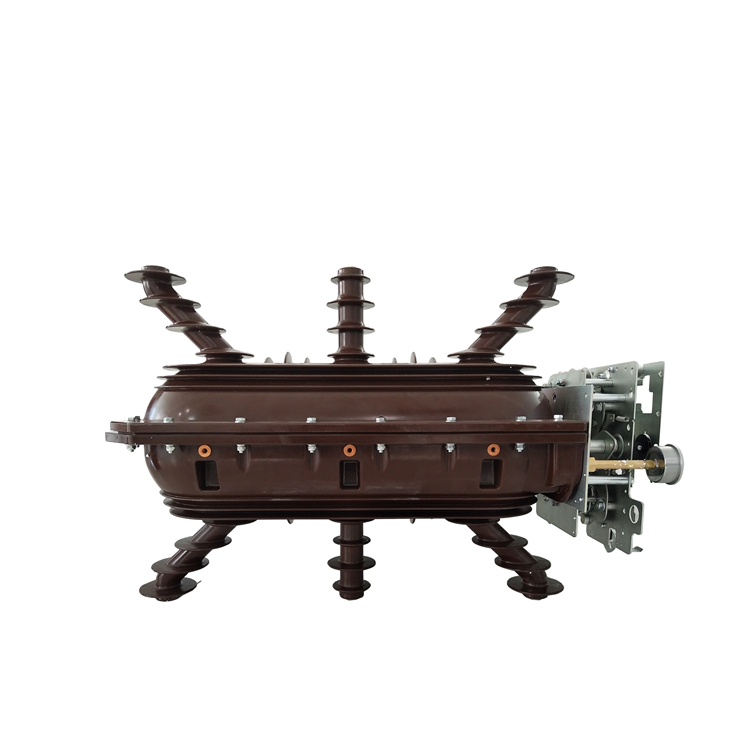

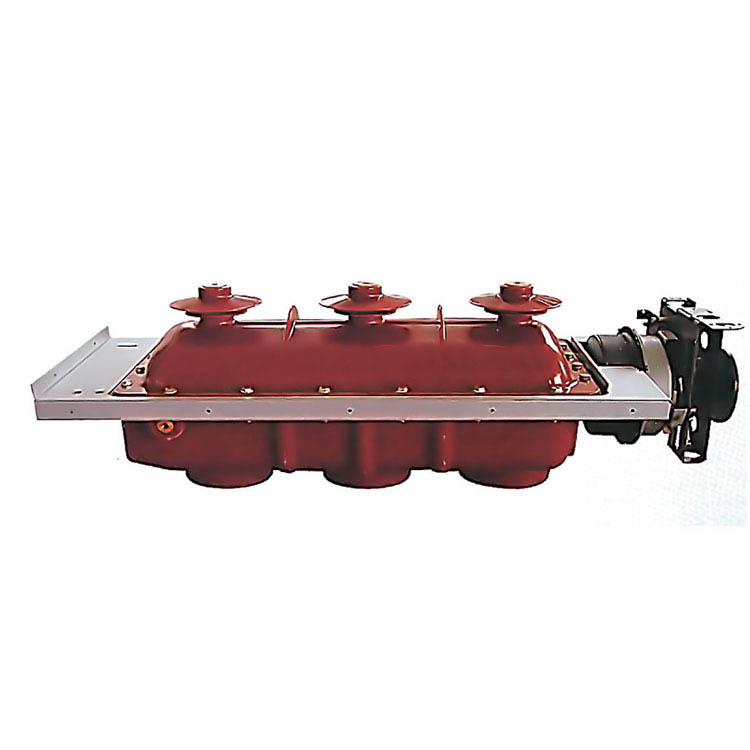

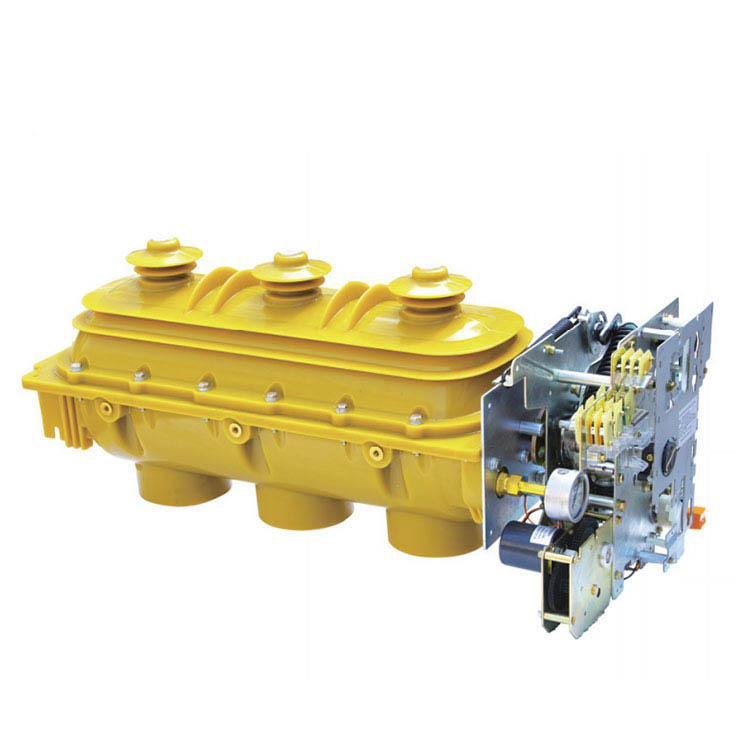

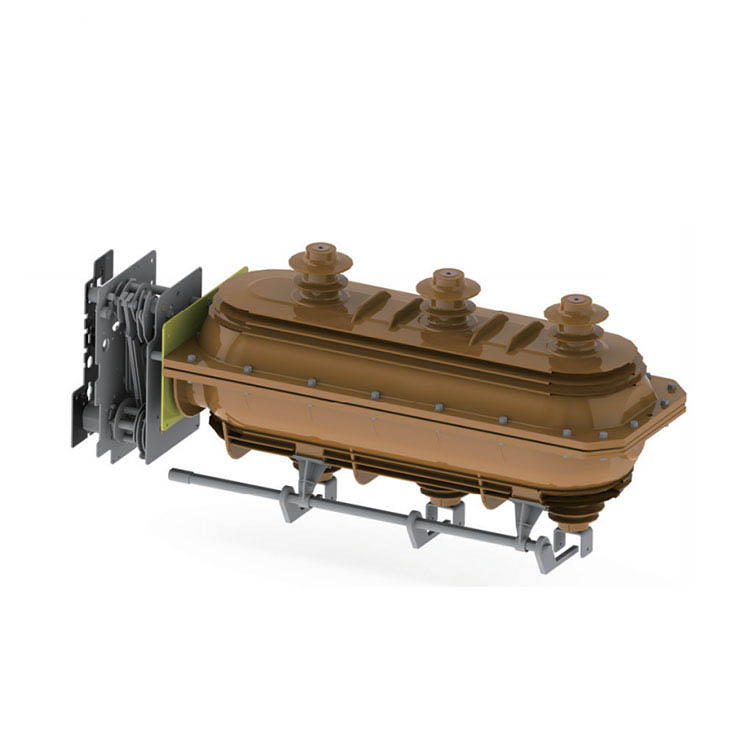

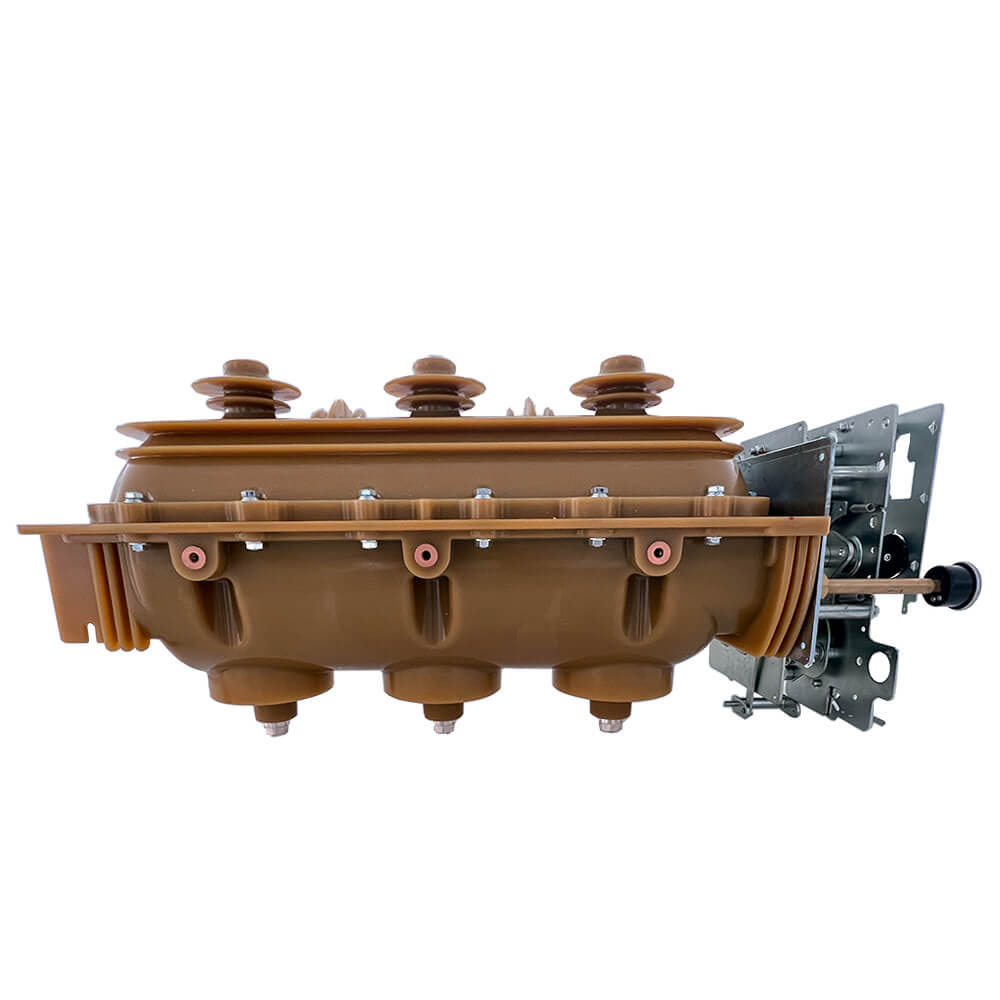

• 탱크형(바닥탱크형) : 3상 공용탱크, 구조가 컴팩트하고 내진성능이 우수하며 유지보수가 용이함

• GIS 복합 전기 장비의 회로 차단기: 단로기, 접지 스위치 등이 밀봉된 쉘에 통합되어 있습니다.

2. 아크소호방식에 따라 분류 :

• 단일압력형 : 소호실 내부에 1개의 압력만 존재하며, 구조가 간단하고 널리 사용됨

• 이중압력형 : 고압과 저압의 공기챔버를 적용하여 소호성능은 우수하나 구조가 복잡함

3.2 주요 기술 매개변수

IV. SF6 회로 차단기의 장점 및 적용 시나리오

4.1 제품의 장점

1. 우수한 차단 성능 : 아크를 신속하게 소호할 수 있고, 초핑 과전압이 거의 발생하지 않으며, 장비 및 라인을 보호합니다.

2. 높은 신뢰성: 밀폐형 구조로 외부 환경의 영향을 줄여 다양한 가혹한 기후 조건에 적합합니다.

3. 저소음 : 작동 소음이 85dB 미만으로 작업 환경이 개선됩니다.

4. 작은 바닥 면적: 컴팩트한 구조로 특히 도시 변전소 및 공간이 제한된 장소에 적합합니다.

5. 높은 지능 수준: 모니터링 시스템을 통합하여 가스 밀도, 온도 및 작동 상태를 실시간으로 모니터링할 수 있습니다.

4.2 응용 시나리오

• 송전시스템 : 500kV 이상의 초고압 송전선로 보호 및 제어

• 변전소 : 주변압기 및 부스바 보호장비로 사용

• 산업용 전력망: 대규모 공장, 광산 등의 자체 발전소를 위한 고전압 배전.

• 신에너지 그리드 연결: 풍력 발전소 및 태양광 발전소의 부스터 스테이션 보호 장비

• 도시형 전력망 : 소형 GIS 배전반의 핵심부품

V. 설치 및 유지관리 사항

5.1 설치 요구사항

1. 기초 준비:

• 수평 오차 <1mm/m로 장비 안정성 보장

• 완벽한 접지 시스템, 접지 저항 <0.5Ω

2. 가스 처리:

• 설치 전 가스 누출 감지, 연간 누출율 <1‰이어야 합니다.

• 133Pa 이하로 진공화하여 2시간 이상 유지한 후 누출이 없는지 확인한 후 적격 SF6 가스를 충전한다.

• 가스 충전 압력은 제품 매뉴얼 요구 사항을 엄격히 준수하며 ±0.02MPa 이내에서 오류가 제어됩니다.

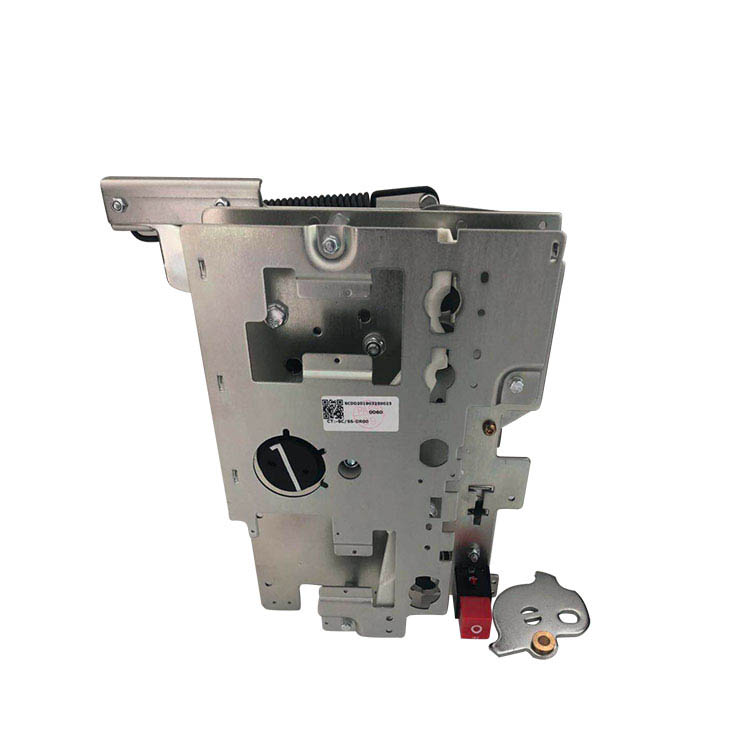

3. 메커니즘 조정:

• 개폐 시간 및 동기화 조정은 기술 요구 사항을 충족합니다.

• 작동 메커니즘은 걸림 현상 없이 유연합니다.

• 보조 스위치는 일반 신호 피드백으로 정확하게 전환됩니다.

5.2 유지관리 방법

정기점검 항목 :

특별 유지보수:

• 가스 보충: 압력이 경보값(보통 정격 압력보다 0.05MPa 낮음)까지 떨어지면 적시에 가스를 보충합니다.

• 가스 교체 : 심각한 사고전류 차단 후 가스 품질을 확인하고 필요시 교체한다.

• 밀도 릴레이 교정: 2~3년마다 교정 수행

6. 예방조치 및 안전조치

1. SF6 가스 특성:

• 순수 SF6는 무독성이나 아크분해산물(SO2, HF 등)은 독성이 있으므로 유지보수 시 환기가 필요합니다.

• 피부 및 호흡기에 가스 접촉을 피하고 필요한 경우 보호 장비를 착용하십시오.

2. 유지 관리 안전:

• 유지보수 전에 먼저 전원을 차단하고 전기가 없는지 확인하고 접지해야 합니다.

• SF6 가스를 방출하기 전에 게이지 압력을 0으로 낮추십시오.

• 내부 가스가 배출되도록 장비 개봉 후 15분 이상 강제 환기

3. 환경 보호 요구 사항:

• SF6는 강력한 온실가스(GWP 값 23900)이므로 배출을 엄격하게 통제해야 합니다.

• 폐가스는 재활용 및 처리되어야 하며 대기 중으로 직접 배출되어서는 안 됩니다.

Ⅶ. 요약

    우수한 절연 및 아크 소화 성능을 갖춘 SF6 회로 차단기는 현대 전력 시스템에서 고전압 개폐 장치의 주류 선택이 되었으며, 특히 대용량, 고전압 레벨 송전 및 배전 시나리오에 적합합니다.
