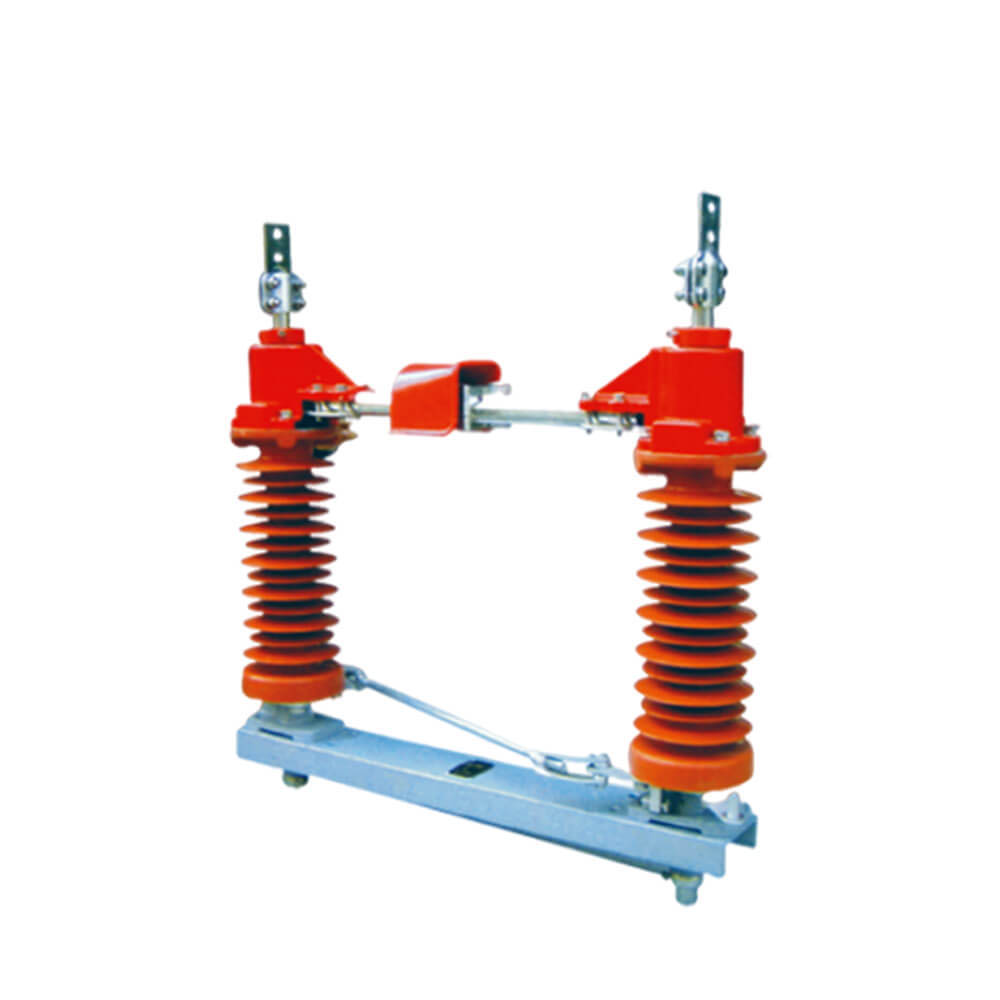

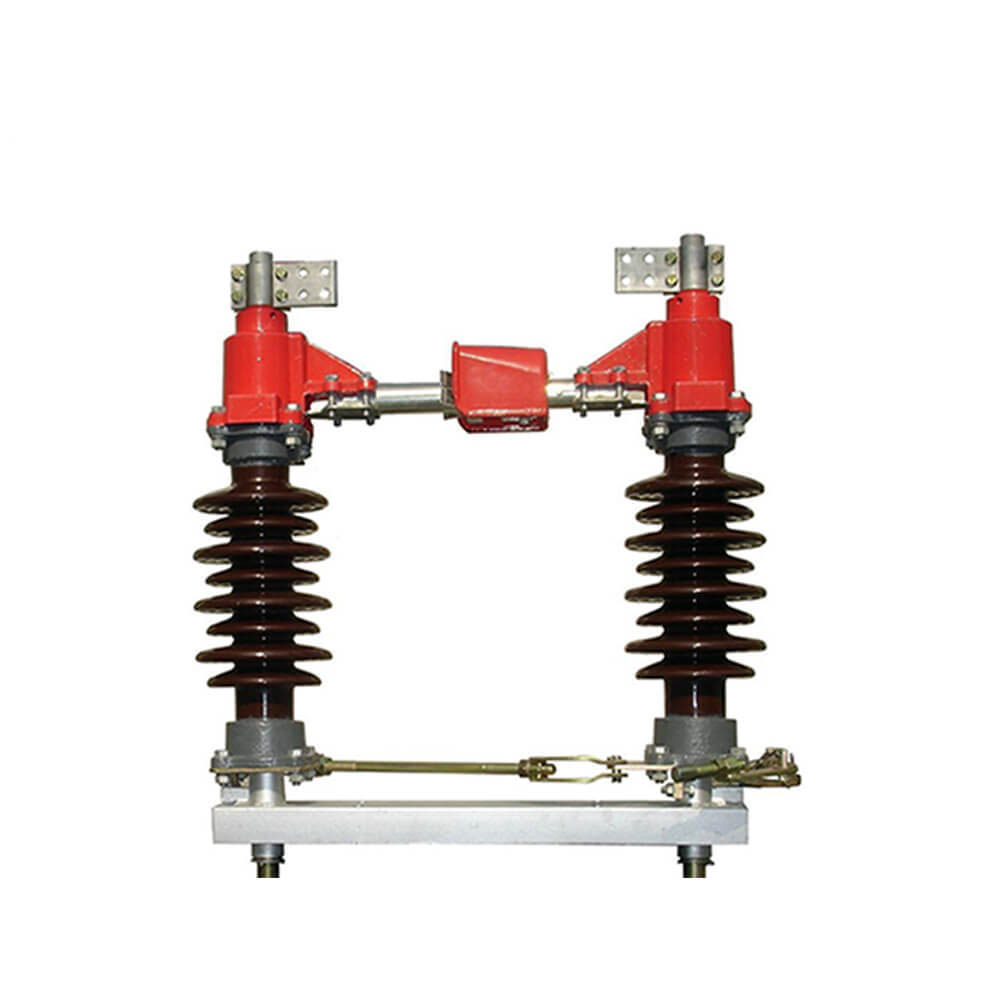

GW4 시리즈 옥외 AC 전기 단로기 12kV 40.5kV 단극 절연 마녀

GW4-12(40.5) 실외 HV 차단 스위치

  고전압 단로기는 발전소 및 변전소의 전기 시스템에서 중요한 스위치 장치로, 고전압 회로 차단기와 함께 사용해야 합니다. 고압기기의 선로를 전압 및 부하상태에서 연결, 차단, 변경하는데 사용됩니다. 주요 기능은 다음과 같습니다. 유지 관리 작업에서 고전압 전기 제품 및 장치의 안전을 보장하고 전압을 분리하고 사용 및 차단할 수 없으며 입력 부하 전류 및 단락 전류는 강한 아크를 생성하지 않는 일부 스위칭 작업에만 사용할 수 있습니다. 즉, 아크 소화 기능이 없습니다. 설치 위치에 따라 절연 기둥 수에 따라 실내형과 실외형, 단일 기둥 유형, 이중 기둥 유형 및 3 기둥 유형으로 나눌 수 있으며 각 전압 레벨에 대한 옵션 장비가 있습니다.

  GW4-12(40.5) 실외 AC 고전압 차단 스위치는 전압이 있지만 무부하 50/60Hz, 12(40.5)kV 전력 시스템으로 회로를 열고 닫는 데 사용됩니다. 이는 IEC129-1984 AC 차단 스위치 및 접지 스위치 표준과 GB1985 및 기타 관련 표준을 준수합니다.

작동 메커니즘

  고전압 단로기는 유지 관리 작업에서 고전압 전기 제품 및 장치의 안전을 보장할 수 있으며 전압을 차단하는 역할을 합니다. 부하 전류를 차단하고 입력하며 단락 전류를 차단하는 데 사용할 수 없습니다. 강한 아크를 생성하지 않는 일부 스위칭 작업에만 사용할 수 있습니다. 즉, 아크 소화 기능이 없습니다. 다양한 설치 위치에 따라 실내형과 실외형으로 나눌 수 있으며, 단열 기둥 수에 따라 실내형과 실외형으로 나눌 수 있습니다. 기둥형, 이중 기둥형, 3열형으로 각 전압 레벨에 대한 옵션 장비가 있습니다. 또한 고전압 배전 장치의 전원 차단 부분을 충전부로부터 확실하게 분리하여 유지 관리 작업의 안전성을 보장할 수 있습니다. 고전압 단로기의 모든 접점은 명백한 차단 지점이 있는 공기 중에 노출됩니다. 단로기에는 아크 소화 장치가 없으므로 부하 전류 또는 단락 전류를 차단하는 데 사용할 수 없습니다. 그렇지 않으면 고전압의 작용 하에서 차단점은 강한 아크를 생성하여 자체적으로 소화하기 어렵고 플래시오버(상 또는 상 간 단락)를 유발하여 장비를 태우고 개인 안전을 위험에 빠뜨릴 수 있습니다. "부하로 단로기를 당기는" 심각한 사고입니다.

  고전압 단로기는 일부 회로를 전환하여 시스템의 작동 모드를 변경하는 데에도 사용할 수 있습니다. 예를 들어 이중 버스 회로에서는 작동 회로를 한 버스에서 다른 버스로 전환하는 데 고전압 단로기를 사용할 수 있습니다.

구조적 특징

 이 차단 스위치는 받침대, 절연 버팀대, 전기 재료 및 작동 메커니즘으로 구성됩니다. 각 기둥마다 2개의 버팀대가 있고, 각 버팀대 상단에는 전동블레이드가 설치되어 있으며, 두 블레이드의 연결점은 2개의 버팀대 사이에 있다. 작동 메커니즘의 구동으로 두 개의 블레이드가 수평으로 90도 회전하여 닫힐 수 있습니다. 3개의 단극 차단 스위치를 인터링크 로드를 통해 연결 3극 스위치에 연결할 수 있습니다. 이 차단 스위치는 CS11 유형 또는 CS17 유형 수동 메커니즘과 일치할 수 있으며 CS17은 접지 장치가 있는 차단 스위치에 사용될 수 있습니다. (모터 메커니즘은 사용자의 요구 사항에 따라 설치될 수 있습니다), 합리적인 구조, 유연한 작동; 편리한 설치, 단극 또는 3극 사용 가능; 넓은 접촉 거리, 안전하고 안정적인 절연. 접지 유형은 사용자의 요구 사항에 따라 유연하며 단일 접지 이중 접지 또는 비접지 중에서 선택할 수 있습니다.

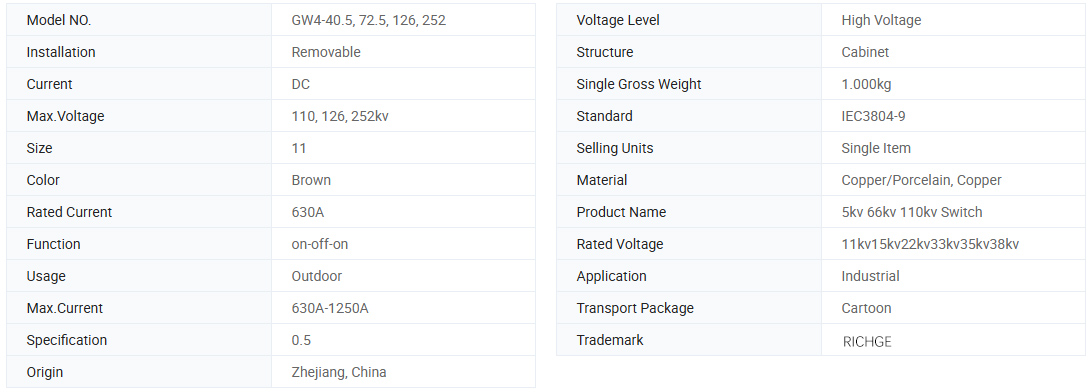

기본정보

기술적인 매개변수

모델	정격전압(kV)	정격전류(A)	내전류(kA)	4초 단시간 반항전류(kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

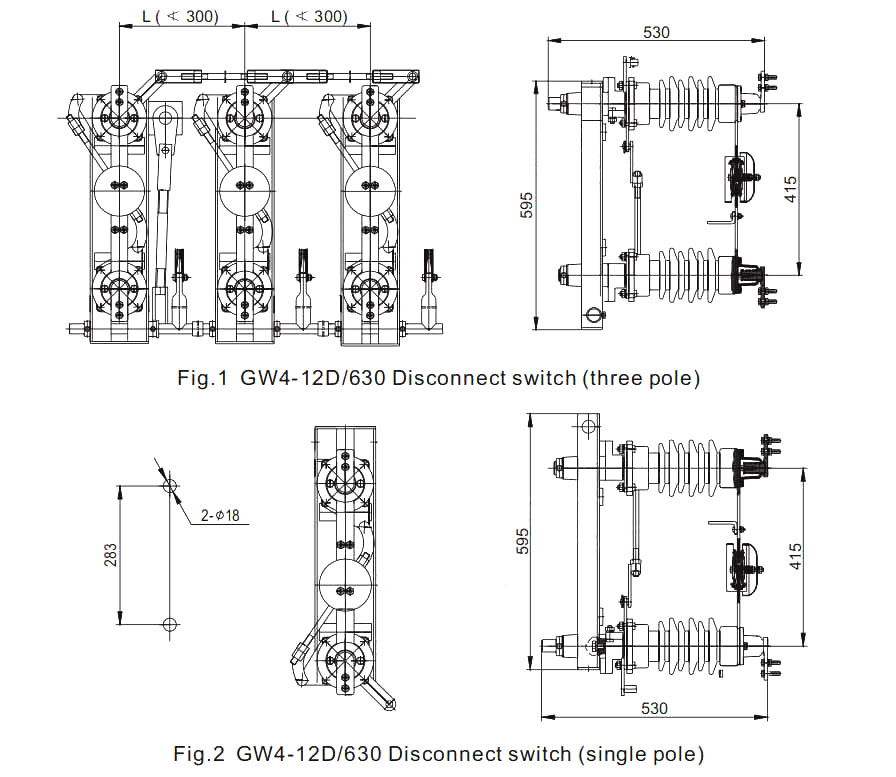

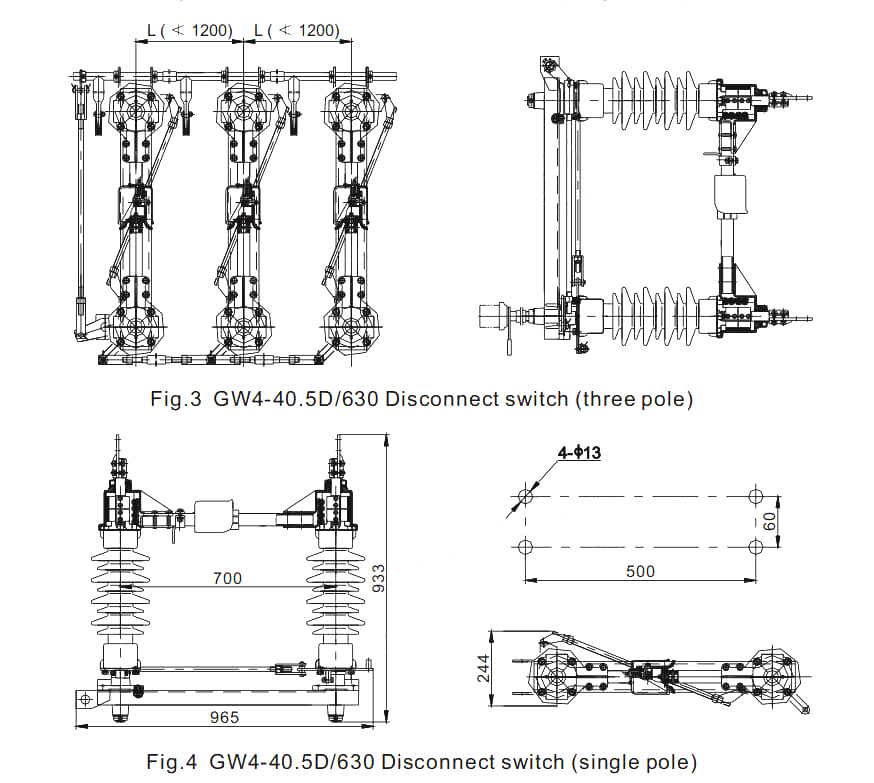

· 그림

사용 환경 조건

1. 고도: ≤3000m;

2. 주위 온도: -25℃~+40℃;

3. 풍속: ≤35m/s;

4. 오염도: ≤III;

5. 지진 강도: ≤8도;

6. 적용 가능한 경우에는 인화성 물질, 폭발성 물질, 부식성 가스가 없어야 합니다.

주문 지침

● OEM 및 ODM 수락: 예

●인증서: CE, 테스트 보고서

●제작기간 : 영업일 기준 7~12일

●보증기간: 12개월

●배송기간 : 15일

●이 스위치를 주문할 때 모델 사양, 정격 전압, 정격 전류 및 기타 기술 데이터를 명시하십시오.

●특별한 요구사항이 있는 경우 이를 해결하기 위해 협상할 수 있습니다.
