리치지테크놀러지의 고전압 개폐기 부속품 분야 사업 기반(이전에는 고전압 절연 부품, 접지 개폐기 부품 등을 중심으로)을 바탕으로 실내 고전압 접지 개폐기 제품은 12kV~40.5kV 전압 레벨의 전력 시스템의 핵심 안전 장비로 자리매김하고 있습니다. 장비 유지 관리 중 접지 보호 요구 사항을 충족하기 위해 실내 변전소, 배전실 및 고전압 개폐 장치 매칭에 주로 사용됩니다. 이 제품은 T/ZZB 2173-2021 "12kV~40.5kV 실내 고전압 AC 접지 스위치"와 같은 산업 표준을 준수합니다. 다음은 제품의 핵심 치수에 대한 자세한 소개입니다.
• 고전압 개폐기 매칭: 나가는 캐비닛 및 계량 캐비닛을 위한 유지 관리 접지 구성 요소로서 MNS, GCS 및 기타 캐비닛에 적응하는 Richge 저전압 개폐기 액세서리와 "고저전압 시너지"를 형성합니다.
• 전압 적용 범위: 12kV, 24kV, 40.5kV(주류 중간 전압 실내 전력 시스템에 적응);
• 주파수 적응: 50Hz(국내 전력 시스템 표준과 호환 가능);
• 핵심 장점: 컴팩트한 구조, 유연한 작동, 열악한 환경에 대한 저항(먼지, 온도 및 습도 변동과 같은 실내의 복잡한 시나리오에 적응)을 갖춘 Richge 고전압 스위치 액세서리(예: 절연 기둥, 작동 메커니즘)와 기술적 시너지 효과를 형성합니다.
주요 기술 매개변수(T/ZZB 2173-2021 표준 준수)전압 레벨 분류에 따라 핵심 기술 매개변수가 다음 표에 표시되어 있으며 GB/T 1985-2014 "고전압 AC 절연 스위치 및 접지 스위치"의 기본 요구 사항도 충족합니다.
| 기술적인 차원 |
클래스 M2(10,000회, 수동 + 전기 하이브리드) |
24kV 사양 |
40.5kV 사양 |
| 상용주파 내전압(kV, 1min) |
42 |
65 |
95 |
| 낙뢰 충격 전압(kV, 피크) |
75 |
125 |
185 |
| 최소 브레이크 개방 거리(mm) |
≥125 |
≥180 |
≥300 |
| 루프 저항(μΩ) |
≤60 |
≤60 |
≤60 |
| 단락 회로 제작 용량 수준 |
클래스 E2(5번의 단락을 견딜 수 있음) |
핵심 콘텐츠 |
핵심 콘텐츠 |
| 기계적 수명(회) |
클래스 M2(10,000회, 수동 + 전기 하이브리드) |
클래스 M2 |
클래스 M1/M2 옵션 |
| 3상 열기 및 닫기 비동기성(ms) |
≤3 |
≤3 |
≤3 |
| 개방 스프링의 최대 작동력(N) |
≤250 |
≤250 |
≤250 |
| 부분방전량(pC, 1.1Ur) |
≤3 |
≤3 |
≤3 |

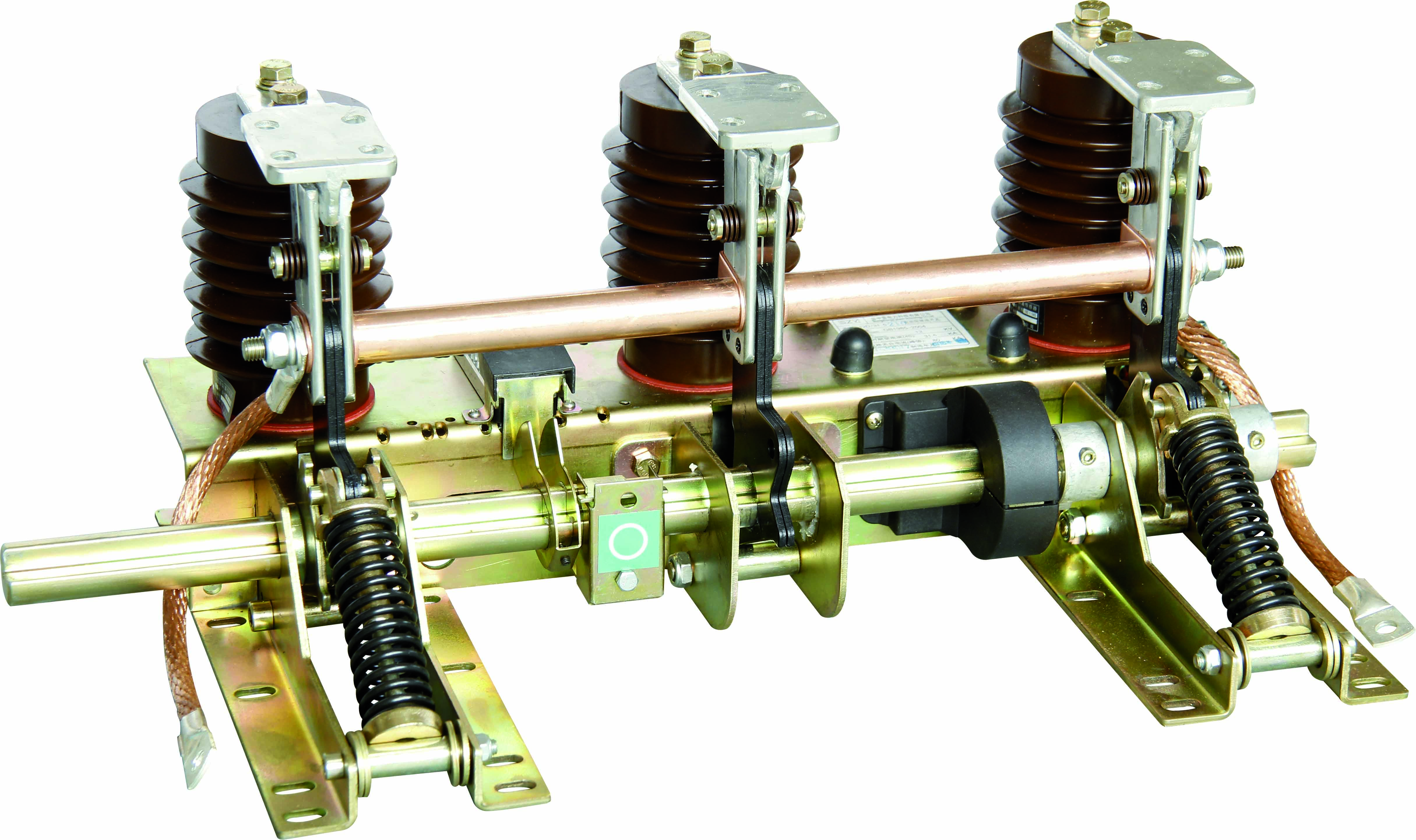

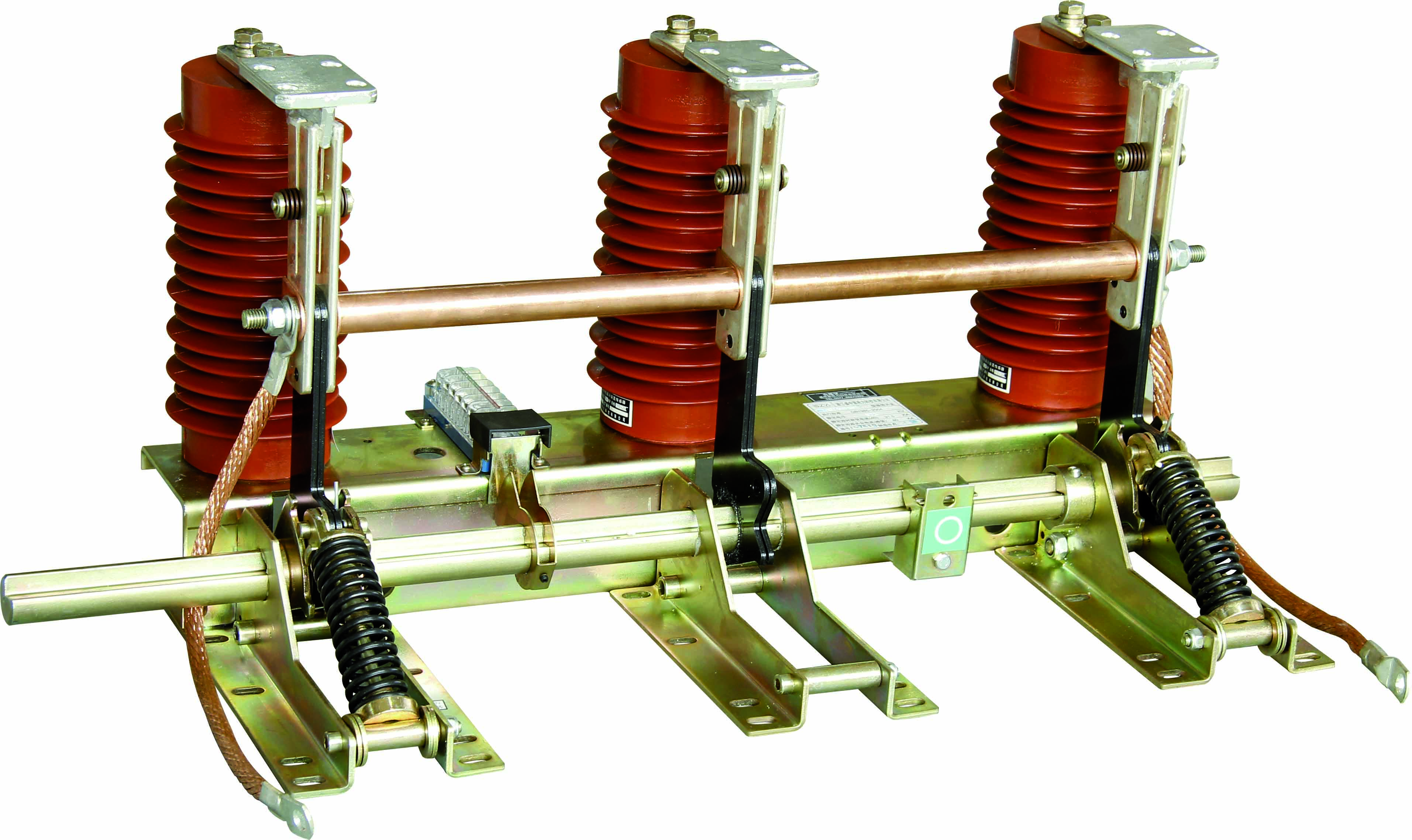

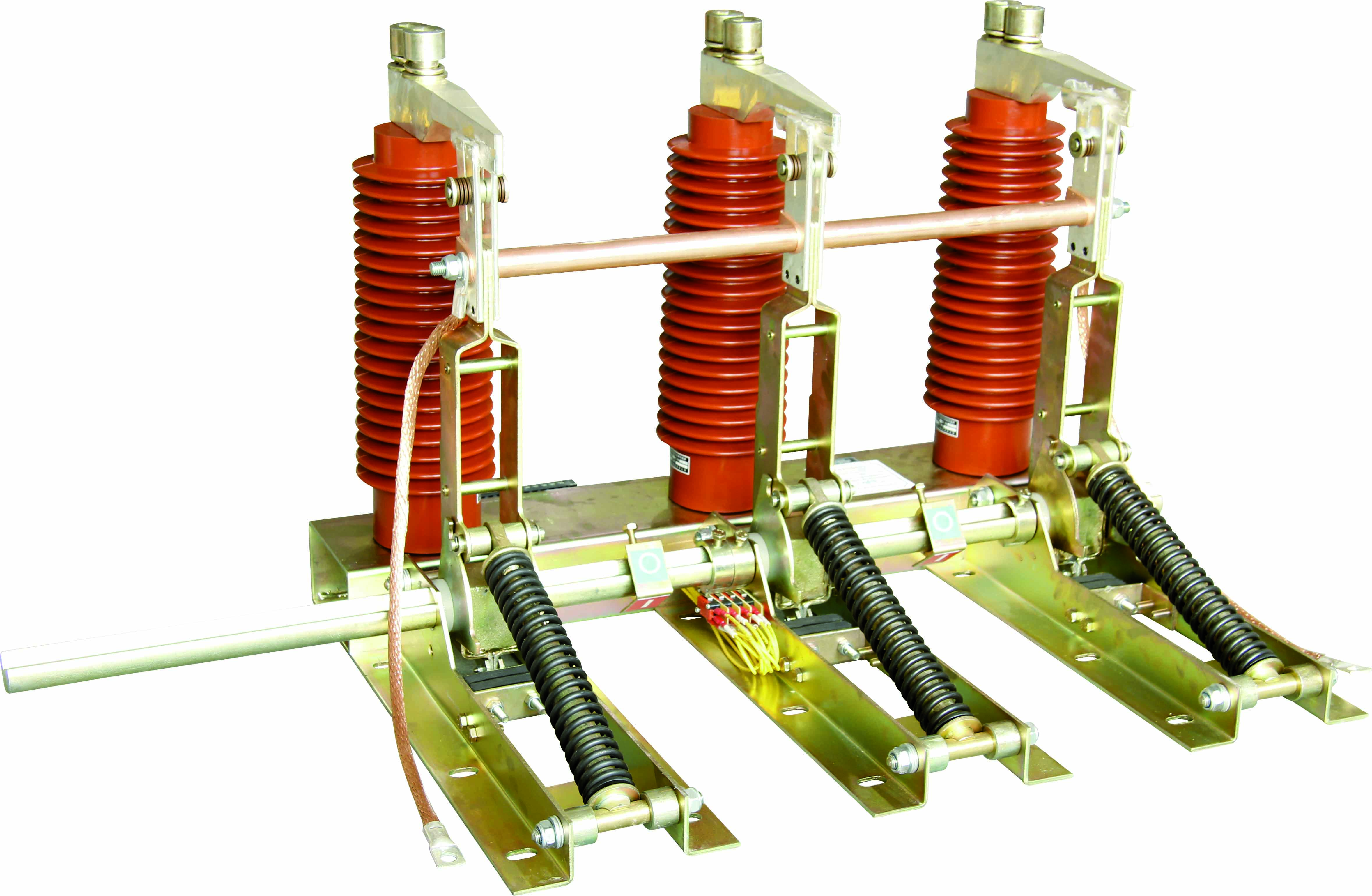

성숙한 산업 아키텍처를 참조하고 Richge의 액세서리 프로세스 장점과 결합하여 제품은 주로 다음 구성 요소로 구성됩니다.
• 브라켓(Bracket) : 얇은 강판을 냉간 굽힘 및 용접하여 형성하고, 표면 부식처리(아연도금/스프레이)하여 구조적 강도를 확보하였습니다.
• 접지 나이프 어셈블리: T2 적동 냉간 압연 성형, 접촉 은도금층 경도 ≥HV120(접촉 저항 감소 및 내식성 향상);
• 정적 접촉: 플랜지 나이프 에지 디자인으로 디스크 스프링과 협력하여 안정적인 접촉을 달성하고 느슨한 가열을 방지합니다.
• 작동 메커니즘: 압력 스프링 에너지 저장 구조와 통합된 수동/전기 이중 모드(전기 모델에는 모터 구동 장치 포함)를 지원합니다.
• 절연 부품: 에폭시 수지 절연체는 APG 자동 압축 성형 공정(높은 절연 강도, 낮은 부분 방전)을 채택합니다.
• 지능형 제어 모듈(옵션): 모터 스톨 보호(정격 전류의 ≥5배), 작동 시간 제한 보호, 전압 변동 보호(80%-120% 정격 값), 보호 등급 IP3X를 포함합니다.

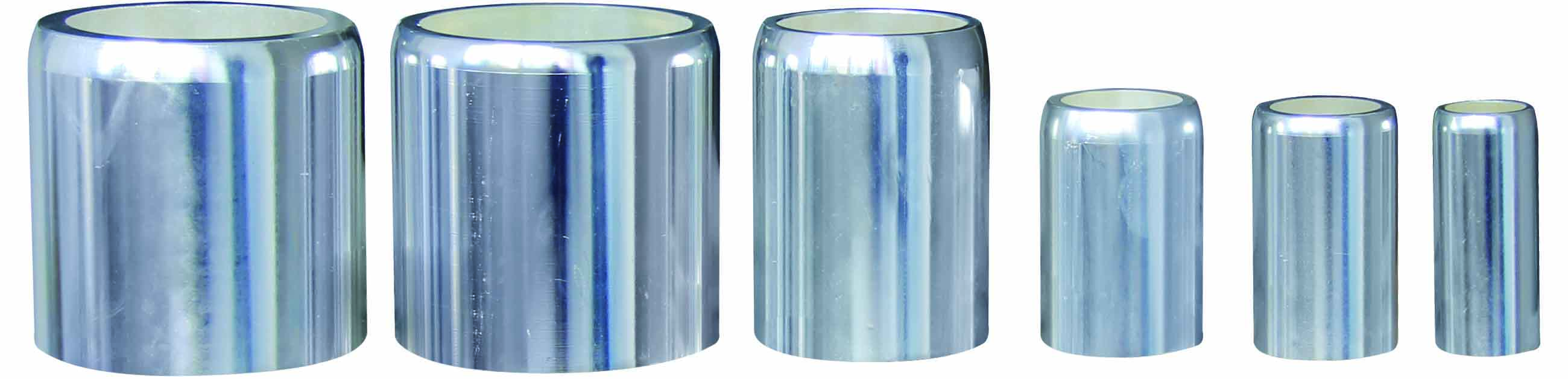

• 보조 구성 요소: 전도성 슬리브(절연 절연), 유연한 연결(설치 오류 보상), 위치 센서(개폐 상태 피드백).
1. 작동 메커니즘을 수동/전기적으로 구동하고 토크가 메인 샤프트에 전달되어 저항 토크를 극복하여 크랭크 암을 회전시킵니다.
2. 접지 나이프 작동 막대는 압력 스프링 사점을 통과하고 압력 스프링은 순간적으로 에너지를 방출하여 접지 나이프를 빠르게 닫습니다.
3. 제자리에 닫힌 후 접지 나이프는 디스크 스프링을 통해 정적 접촉 플랜지와 밀착되어 안정적인 접지 회로를 형성합니다.
1. 작동 메커니즘은 역방향 토크를 적용하고 메인 샤프트는 메인 토크와 스프링 힘을 극복하여 크랭크 암을 역회전시킵니다.
2. 접지 나이프 압력 스프링은 에너지 저장을 완료하기 위해 다시 사점을 통과합니다(다음 폐쇄 준비).
3. 제자리에 개방한 후 차단 개방 거리는 표준 요구 사항을 충족하여 명백한 전기 절연을 형성합니다.
1. 강제 연동 보호: 오작동을 방지하기 위해 고전압 배전반의 메인 스위치(메인 스위치가 열리지 않으면 접지 스위치를 닫을 수 없고 접지 스위치가 닫히면 메인 스위치를 닫을 수 없음)와의 기계적/전기적 인터록을 실현합니다.
2. 잔류 전하 방출: 유지 관리 중 정전기 충격을 방지하기 위해 접지 후 장비의 잔류 전하를 신속하게 방전합니다.
3. 단락 회로 용량: 클래스 E2 만들기 성능은 장비 소진을 방지하기 위해 유지 관리 중 갑작스러운 단락 오류를 처리할 수 있습니다.

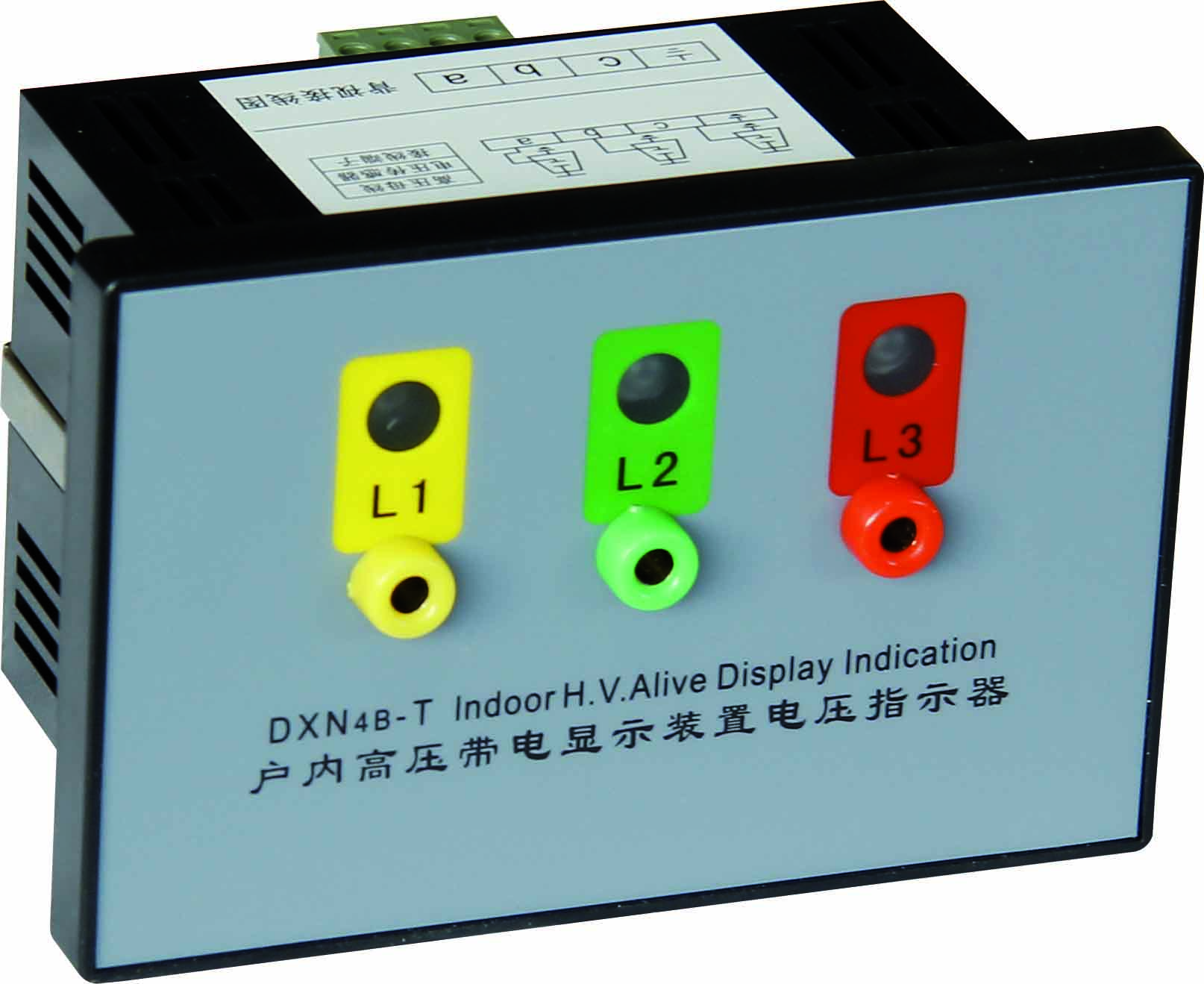

4. 상태 시각화: 기계식 위치 표시(명확한 열기/닫기 표시), 옵션 라이브 디스플레이 장치(DL408-91 규정 준수)가 장착되어 있습니다.
• 실내 변전소: 12kV~40.5kV 회로 차단기와 부스바 및 변압기 유지 관리 접지용 절연 스위치와 함께 사용됩니다.
• 고전압 개폐기 매칭: 나가는 캐비닛 및 계량 캐비닛을 위한 유지 관리 접지 구성 요소로서 MNS, GCS 및 기타 캐비닛에 적응하는 Richge 저전압 개폐기 액세서리와 "고저전압 시너지"를 형성합니다.
• 산업용 배전 시스템: 대규모 공장 및 광산 소유 발전소의 고전압 장비(예: 고전압 모터, 정류기 캐비닛)에 대한 유지 관리 보호;
• 새로운 에너지 시나리오: 태양광/풍력 부스터 스테이션의 실내 배전 장치(예: 35kV 스위치기어)의 안전 접지.
1. 기초 적응: 설치 표면의 수평 오차는 1mm/m 이하이고 접지 루프 저항은 0.5Ω입니다(스테이션 접지 그리드에 안정적으로 연결되어야 함).
2. 인터록 협력: 개폐 장치의 메인 스위치가 있는 인터록 메커니즘이 끼임 없이 원활하게 작동하는지 확인하십시오(더 나은 호환성을 위해 Richge 정품 인터록 액세서리를 사용하는 것이 좋습니다).
3. 전기 배선: 전기 모델의 제어 라인 연결은 전압 수준(예: AC220V/DC220V)을 준수해야 하며 배선 단자의 조임 토크는 설명서의 요구 사항을 충족해야 합니다.
• 산업용 배전 시스템: 대규모 공장 및 광산 소유 발전소의 고전압 장비(예: 고전압 모터, 정류기 캐비닛)에 대한 유지 관리 보호;
| 유지보수 주기 |
핵심 콘텐츠 |
| 월간 간행물 |
외관 검사(절연 부품 균열 없음, 접점 제거 없음), 기계적 위치 표시의 정확성, 패스너 느슨함 없음 |
| 계간지 |
접촉면을 청소하고(무수 알코올로 닦음) 작동 메커니즘의 움직이는 부분에 윤활유를 바르십시오(특수 실리콘 기반 그리스) |
| 연간 |
테스트 루프 저항, 절연 저항(≥1000MΩ/2500V), 개폐 시간 및 비동기성 |
| 3~5년 |
압력 스프링 힘(감쇠 없음) 확인, 노후된 유연한 연결 교체, 지능형 컨트롤러 보호 기능 보정 |
• 막힘 걸림: 크랭크 암과 메인 샤프트 사이의 연결이 느슨하거나 접촉이 변형되었는지 확인하십시오(변형된 부품을 교체해야 함).
• 과도한 접촉 저항: 접촉 산화물 층을 연마하고 은도금을 보충합니다(또는 접촉 어셈블리를 교체합니다).
• 전기 작동 오류: 모터 스톨 보호가 작동하는지(컨트롤러를 재설정해야 함) 또는 구동 기어가 마모되었는지 확인하십시오.
• 과부분방전 : 절연부 표면의 기름때를 닦아내고, 절연체에 균열이 있는지 확인합니다(필요시 절연체를 교체합니다).
• 그룹 표준: T/ZZB 2173-2021 "12kV~40.5kV 실내 고전압 AC 접지 스위치";
• 국가 표준: GB/T 1985-2014 "고전압 AC 절연 스위치 및 접지 스위치", GB/T 11022-2020 "고전압 개폐 장치 및 제어 장비 표준에 대한 공통 기술 요구 사항";
• 테스트 표준: GB/T 14598.26-2015 "전자기 적합성 - 테스트 및 측정 기술 - 정전기 방전 내성 테스트"(EMC 테스트), 염수 분무 테스트(3가지 증명 검증).
• 제품 보증 기간: 1년(인적 손상이나 불가항력 제외);
• 수명 보증: 기계적 수명이 클래스 M2(10,000회)에 도달하더라도 주요 성능은 여전히 표준 요구 사항을 충족합니다.
• 서비스 지원: 설치 안내, 유지보수 교육 및 예비 부품 공급을 제공합니다(지원은 Richge 공식 웹사이트 또는 고객 서비스를 통해 받을 수 있습니다).
