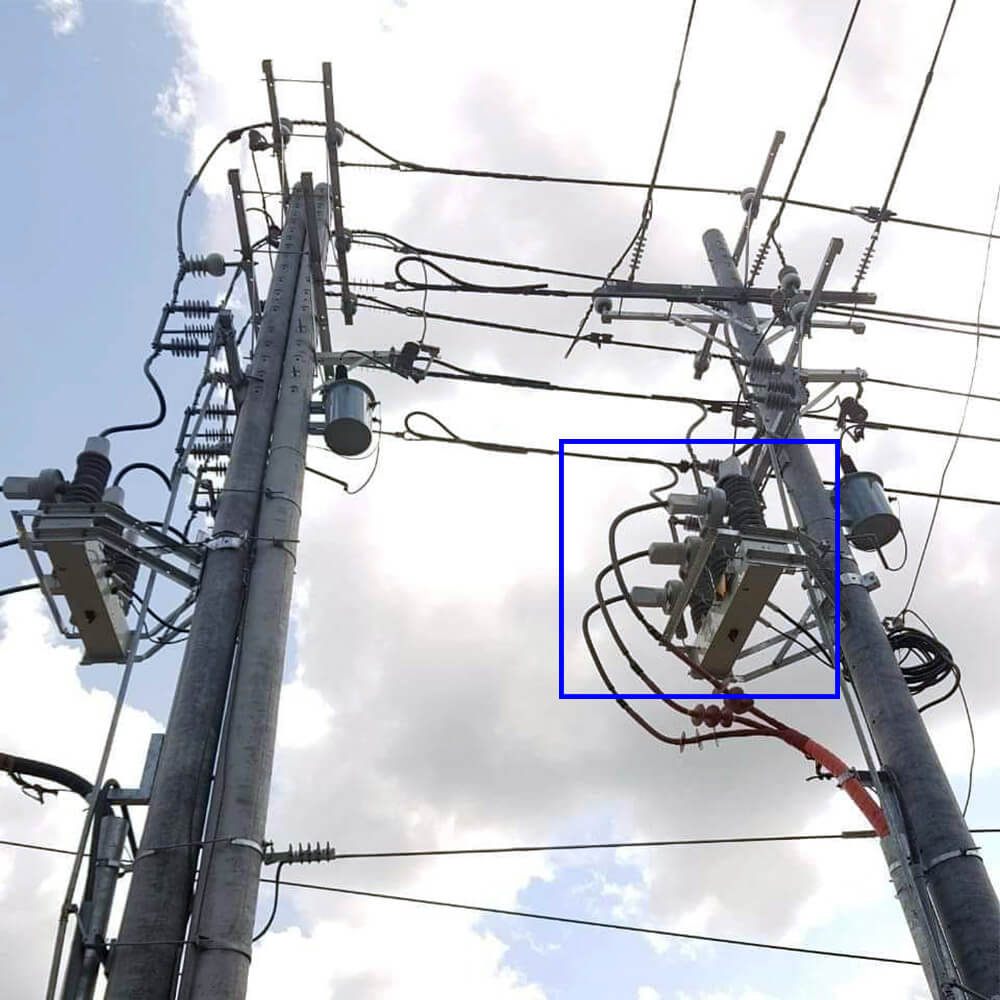

ZW32-12 (FDGM) 시리즈 야외 고전압 진공 회로 차단기 (이하 "회로 차단기")는 정격 전압이 12kV 및 3 상 AC 50Hz의 실외 분배 스위치 기어입니다. 회로 차단기는 주로 전력선에서 하중 전류, 과부하 전류 및 단락 전류를 파괴 및 닫는 데 사용됩니다. 그들은 과부하 및 단락 보호 기능을 가지고 있으며 제어 및 측정 요구 사항을 충족하며 원격 제어 및 모니터링 기능을 달성 할 수도 있습니다. 변전소, 산업 및 광업 엔터프라이즈 유통 시스템에서 제어 및 운영 목적으로 널리 사용되며, 특히 빈번한 운영이 필요한 장소에 적합합니다.
회로 차단기는 GB1984-2003, DL/T402-2007 및 IEC60056과 같은 기술 표준을 준수합니다. 또한 전력 시스템의 부하 전류 및 하중 곡선 및 단락 전류를 중단하고 DLLESING을위한 빈번한 작동으로 농촌 전력 그리드 장소에서도 사용됩니다. 전원 전류 및 단락 전류 및 단락 전류를 중단하는 데 주로 사용됩니다. 변전소 및 산업 및 광업 기업 변전소 시스템 및 농촌 전력망이 자주 작동하는 장소의 보호 및 제어에 적합합니다.
ZW32-12 실외 진공 회로 차단기 (이하 회로 차단기라고 함)는 정격 전압 및 3 상 AC 50Hz의 실외 전력 분배 장비입니다. 전원 시스템에서 하중 전류, 과부하 전류 및 단락 전류를 파괴하고 닫는 데 주로 사용됩니다. 변전소 및 산업 및 광업 기업 변전소 시스템 및 농촌 전력망이 자주 작동하는 장소의 보호 및 제어에 적합합니다.
ZW32-12 시리즈 야외 AC 고전압 진공 회로 차단기는 GB 1984“AC 고전압 회로 차단기”및 국제 전기 기술위원회 IEC 60056“고전압 AC 회로 차단기”및 기타 표준을 준수합니다.
회로 차단기는 작은 크기, 경량, 반응 및 유지 보수가없는 특성을 가지며 가혹한 기상 조건과 더러운 환경에 적응할 수 있습니다.
ZW32-12 실외 MV 진공 회로 차단기는 정격 전압 12kV, 3 상 AC 50Hz의 실외 분배 장비입니다. 사용을 보호하고 제어하기 위해 변전소 및 산업 및 광업 기업 유통 시스템에 사용됩니다. 또한 전력 시스템의 하중 전류 및 하중 전류 및 단락 전류를 중단하고 폐쇄하기 위해 빈번한 작동으로 농촌 전력 그리드 장소에서도 사용됩니다.
진공 인터럽트의 단열재는 실리콘 고무 케이싱을 채택하고, 더 긴 수명, 신뢰도가 높고, 날씨 저항성, 운송에 편리하며, 좋은 등급을 채택합니다. 운영 메커니즘은 신뢰할 수있는 스프링 작동 메커니즘, 소형화를 채택하며 단순한 구조의 장점, 기계적 수명은 최대 10000 배입니다.
이 회로 차단기 및 컨트롤러는 재 클로저로서의 완전한 세트를 형성하고 원격 제어, 원격 측정, 원격 통신, 원격 조정 4 가지 원격 기능. 제품 기능 : 홍보 및 폭발 위험, 유지 보수 무료, 작은 크기, 가벼운 무게 (100kg 미만), 서비스 수명 (백만), 안전 및 신뢰성, 간단한 작동, 편리한 유지 보수 및 설치. 단거리 원격 제어 용 전력 전자 장치 PT가 장착 될 수 있습니다. 원격 제어는 이중 전원 공급 장치를 갖추고 있습니다.
스위칭 장치 및 지능형 타율 정찰기 선불 결제 금고 시스템.
표준 : IEC 62271-100
특징
1. 회로 차단기는 3 상 스트럿 구조를 채택하며,이 구조는 성능 차단, 연소 및 폭발 위험, 유지 보수가없고, 작은 크기, 가벼운 무게 및 긴 서비스 수명의 특성을 갖는 3 상 스트럿 구조를 채택합니다.
2. 회로 차단기는 우수한 밀봉 성능을 갖춘 완전히 밀폐 된 구조를 채택하여 수분 방지 및 반응 방지의 성능을 향상시키는 데 도움이되며 특히 차갑거나 습한 지역에 사용하기에 적합합니다.
3. 3 상 기둥과 전류 변압기는 수입 된 실외 에폭시 수지 고체 절연을 사용하거나 국내 에폭시 수지 아웃소싱 실리콘 고무 고체 단열재를 사용합니다. 고온 저항성 및 저온 저항, 자외선 및 노화 저항의 특성이 있습니다.
4. 작동 메커니즘은 소형 스프링 작동 메커니즘을 채택하고 에너지 저장 모터의 힘은 작으며 개방 및 폐쇄의 에너지 소비는 낮다. 메커니즘 전송은 직접 전송 모드를 채택하고 부품 수는 작으며 신뢰성이 높습니다. 작동 메커니즘은 밀봉 된 메커니즘 상자에 배치되어 작동 메커니즘의 부식 문제를 해결하고 메커니즘의 신뢰성을 향상시킵니다.
5. 회로 차단기의 개방 및 닫는 작업은 수동 또는 전기 및 원격 제어에 의해 작동 할 수 있습니다. 전력 분배 자동화를 실현하기 위해 지능형 컨트롤러와 일치 할 수 있으며, 재 클로저와 결합하여 자동 리클로저 및 단면화기를 형성 할 수도 있습니다.
6. 회로 차단기에는 과전류 또는 단락 보호를 위해 2 상 또는 3 상 전류 변압기가 장착 될 수 있으며, 지능형 컨트롤러에 전류 획득 신호를 제공 할 수도 있습니다. 사용자 요구 사항에 따라 계량을위한 현재 변압기를 추가 할 수 있습니다.

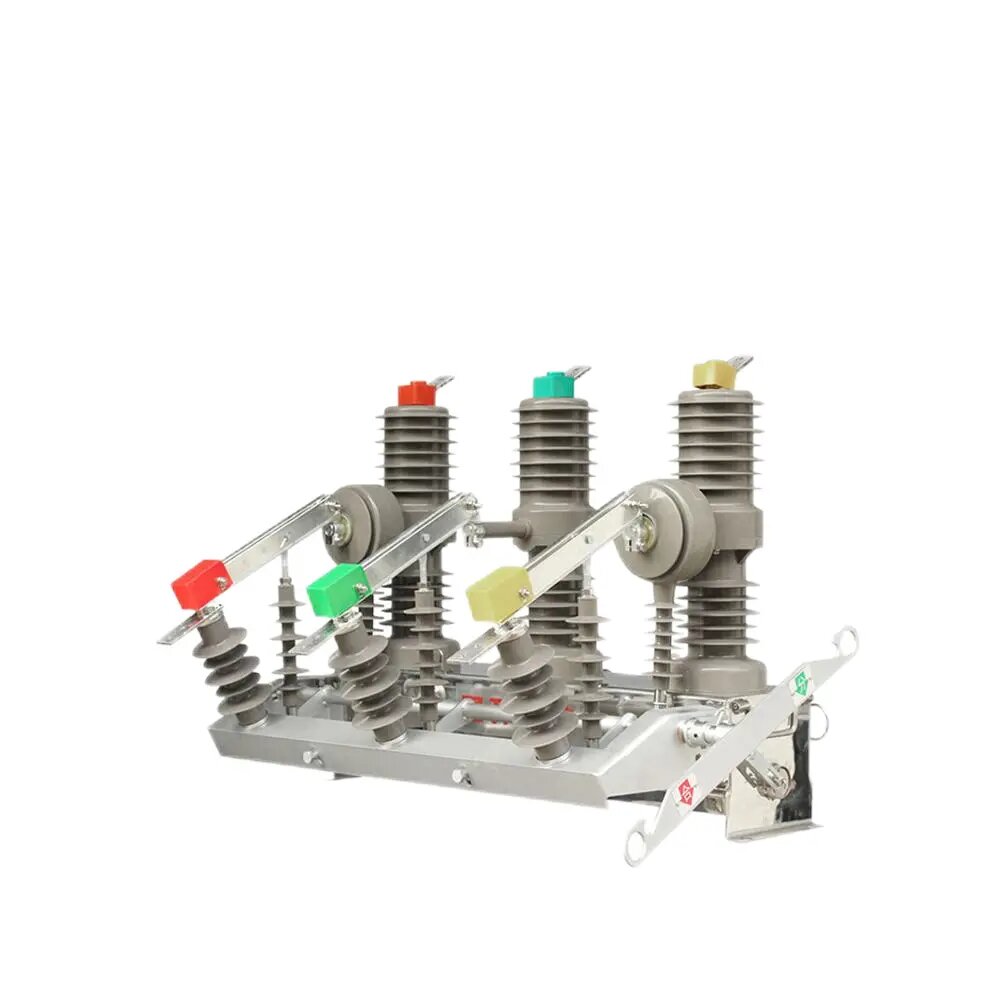

7. 회로 차단기에는 3 상 연결 분리 스위치가 장착 될 수 있으며 분리 스위치가 열릴 때 가시 골절이 있으며 회로 차단기 본체와 함께 안티 스케이크 인터 로킹 장치가 장착되어 있습니다. 회로 차단기가 닫는 위치에 있으면 격리 스위치를 열거 나 닫을 수 없습니다. 회로 차단기는 분리 나이프가 완전히 닫히거나 완전히 열릴 때만 작동 할 수 있습니다. Arrester Pillar 절연체는 유지 보수를 쉽게하기 위해 서로 연결할 수 있습니다.

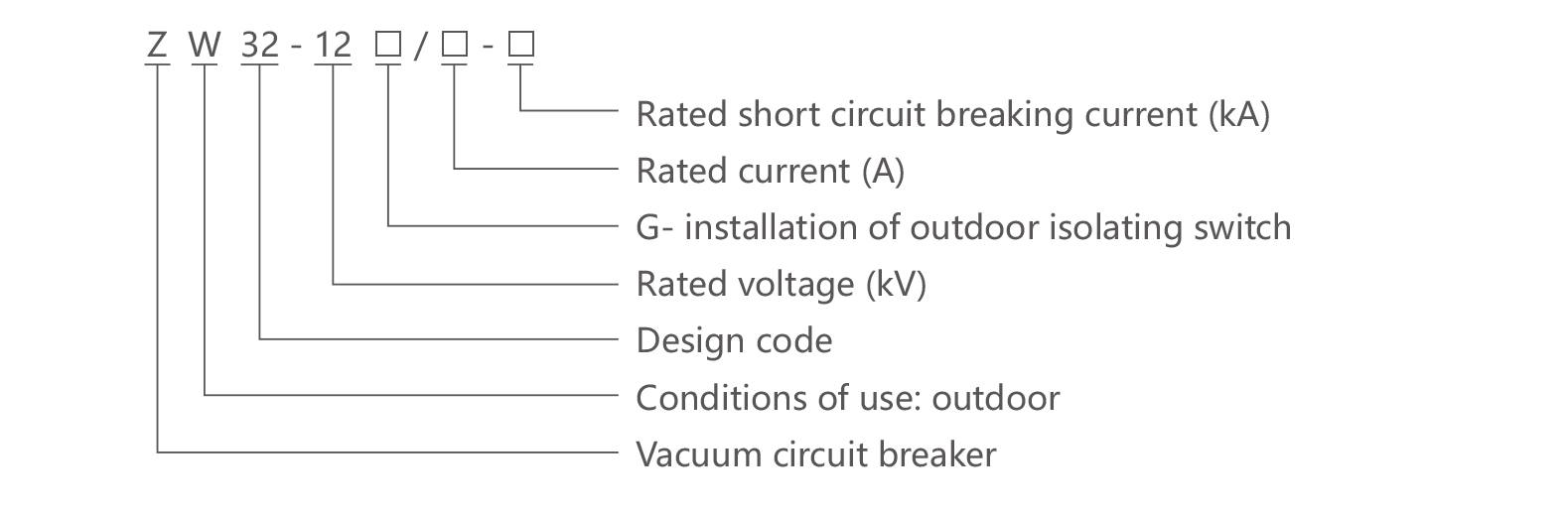

선택

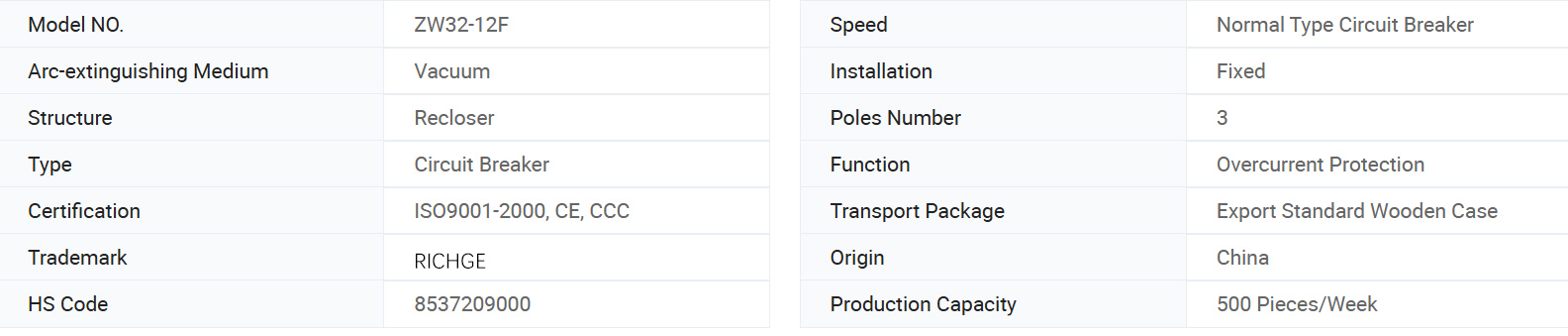

기본 정보.

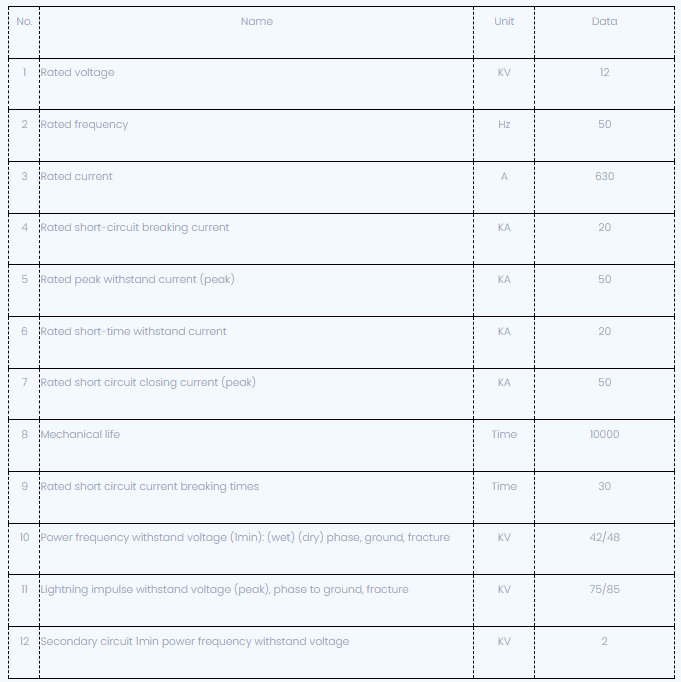

기술 매개 변수

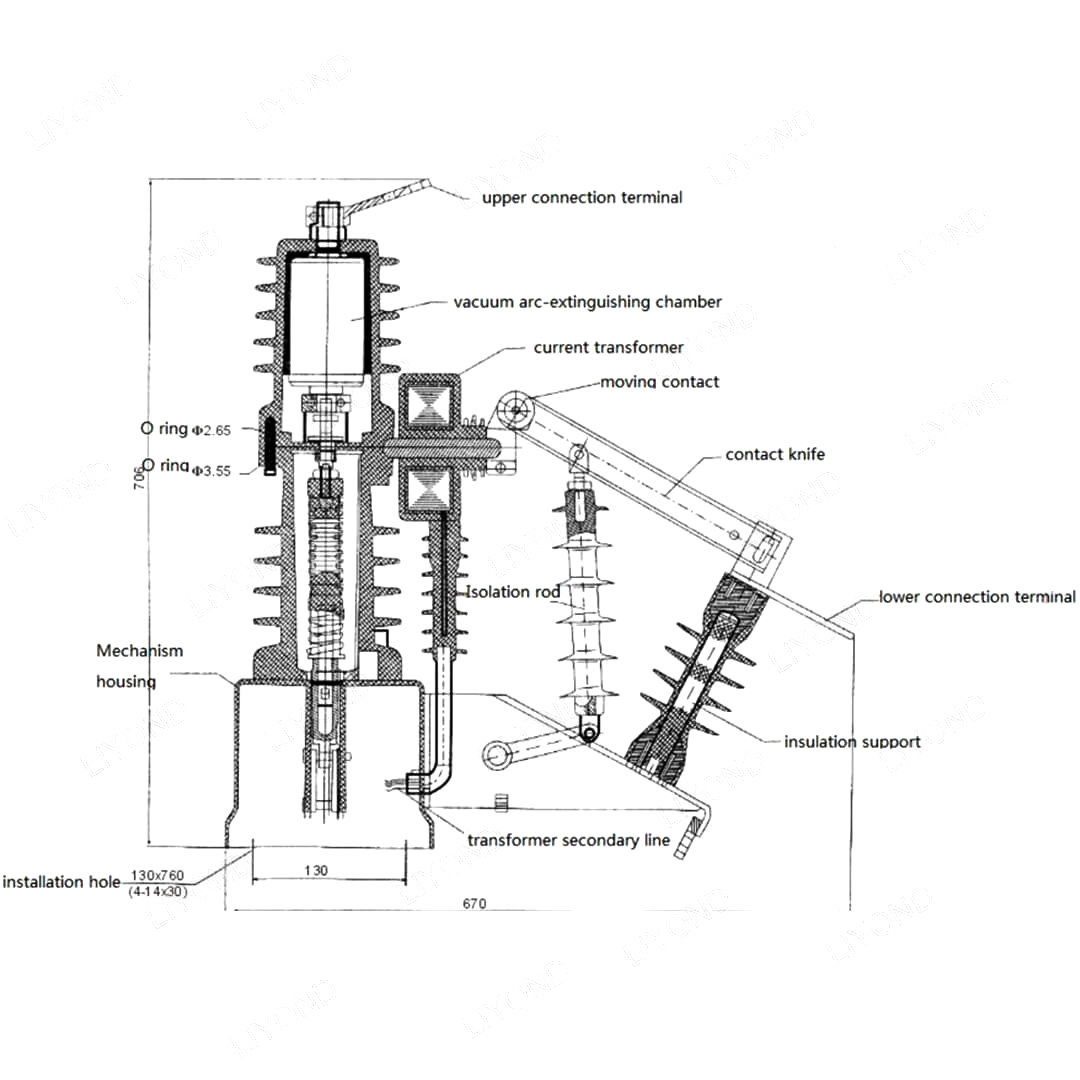

치수 도면 :
ZW32-12 치수 참조
ZW32-12 구조 참조
ZW32 자동 안락의 구조
작업 조건
1. 주변 공기 온도 : -40 ~ ~+40 ℃;
2. 고도 : 2000m 이하;
3. 주변 공기는 먼지, 연기, 부식성 가스, 증기 또는 소금 스프레이로 오염 될 수 있습니다.
4. 풍속은 34m/s를 초과하지 않습니다 (원통형 표면의 700pa에 해당).
5. 스위치 기어 및 제어 장비의 진동 또는 지상 동작은 무시할 수 있습니다.
6. 오염 수준 : ution
