Richge Technology Co., Ltd에서 제조한 저전압 배전반 액세서리 요약 및 기술 매개변수?

2025-10-21

Richge Technology Co., Ltd에서 제조한 저전압 배전반 액세서리 요약 및 기술 매개변수?

I. 제품 개요

  저전압 스위치기어 액세서리 전문 제조업체인 Richge Technology Co., Ltd.(Richge Technology)는 다양한 사양 및 적용 시나리오의 저전압 스위치기어에 적합한 광범위한 제품 시리즈 및 모델을 제공합니다. 높은 품질, 신뢰성 및 혁신적인 디자인으로 전력 시스템, 산업 자동화, 건축 전기 공학 및 기타 분야에서 널리 사용됩니다.

  Richge의 저전압 스위치기어 액세서리는 다음과 같은 특징을 가지고 있습니다.

  • 전체 시리즈 적용 범위: MNS, GCS, GCK, R-Blokset, R-Okken 및 R-8PT와 같은 다양한 스위치기어 시스템과 호환되는 1,000개 이상의 제품 유형.
  • 높은 신뢰성: 국제 및 국내 표준을 엄격히 준수하여 다양한 작업 조건에서 안정적인 작동을 보장합니다.
  • 모듈식 설계: 설치, 유지 관리 및 업그레이드가 용이합니다.
  • 강력한 호환성: 여러 브랜드의 저전압 스위치기어와 호환됩니다.


II. 주요 제품 유형 및 기술 매개변수

2.1 주회로 커넥터 시리즈

   주회로 커넥터는 저압 배전반의 핵심 부품으로 주회로의 전기적 연결과 기계적 지지를 담당합니다. Richge는 다양한 전류 등급 및 설치 요구 사항에 적합한 다양한 주 회로 커넥터 모델을 제공합니다.

2.1.1 CJZ6 시리즈 주회로 커넥터

    CJZ6 시리즈 주 회로 커넥터는 125A~630A의 정격 전류에 적합하며 다음과 같은 특징이 있습니다.

  • 정격 전류: 125A, 250A, 400A, 630A
  •  정격 전압: AC 660V
  •  극수: 3극, 4극
  • 보호 등급: IP40(보호 커버 포함)
  • 온도 상승: ≤60K(정격 전류에서)
  • 재질: 구리 합금 도체, 난연성 플라스틱 쉘
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
정격전류(A)
극수
보호 등급
응용 시나리오
CJZ6-125A/3
125
3
IP40
작은 서랍장
CJZ6-250A/3
250
3
IP40
중간 서랍장
CJZ6-400A/3
400
3
IP40
대형 서랍장
CJZ6-630A/3
630
3
IP40
고용량 회로
CJZ6-125A/4
125
4
IP40
3상 4선식 시스템
CJZ6-250A/4
250
4
IP40
3상 4선식 시스템
CJZ6-400A/4
400
4
IP40
3상 4선식 시스템
CJZ6-630A/4
630
4
IP40
대용량 3상 4선 시스템

2.1.2 CJZ10 시리즈 주회로 커넥터

   CJZ10 시리즈 주 회로 커넥터는 고성능 제품으로 요구 사항이 더 높은 시나리오에 적합합니다.


  • 정격 전류: 125A, 250A, 400A, 630A
  • 정격 전압: AC 660V
  •  극 수: 3개의 극
  • 보호 등급: IP40(보호 커버 포함)
  • 특수 설계: IP40 보호 도어 장착
  • 작동 방식: 크랭크식 작동 메커니즘
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
정격전류(A)
극수
보호 등급
특수 기능
CJZ10-125A/3
125
3
IP40
보호 도어 포함
CJZ10-250A/3
250
3
IP40
보호 도어 포함
CJZ10-400A/3
400
3
IP40
보호 도어 포함
CJZ10-630A/3
630
3
IP40
보호 도어 포함

2.1.3 CJZ11 시리즈 듀얼 커넥터

   CJZ11 계열 이중 커넥터는 이중 회로 연결이 필요한 특수 시나리오에 적합합니다.


  • 정격 전류: 250A, 400A, 630A
  • 정격 전압: AC 660V
  •  극 수: 3개의 극
  • 특수 설계: 밸브가 있는 이중 커넥터
  • 적용 가능한 배전반 : MNS, GCS, GCK, OKKEN, LOKSET, 8PT 등의 표준 캐비닛

모델
정격전류(A)
극수
특징
CJZ11-250A/3
250
3
밸브가 있는 이중 커넥터
CJZ11-400A/3
400
3
밸브가 있는 이중 커넥터
CJZ11-630A/3
630
3
밸브가 있는 이중 커넥터

2.2 보조회로 커넥터 시리즈

     보조 회로 커넥터는 제어, 보호 및 신호 전송 기능을 구현하기 위해 보조 회로 연결에 사용됩니다.

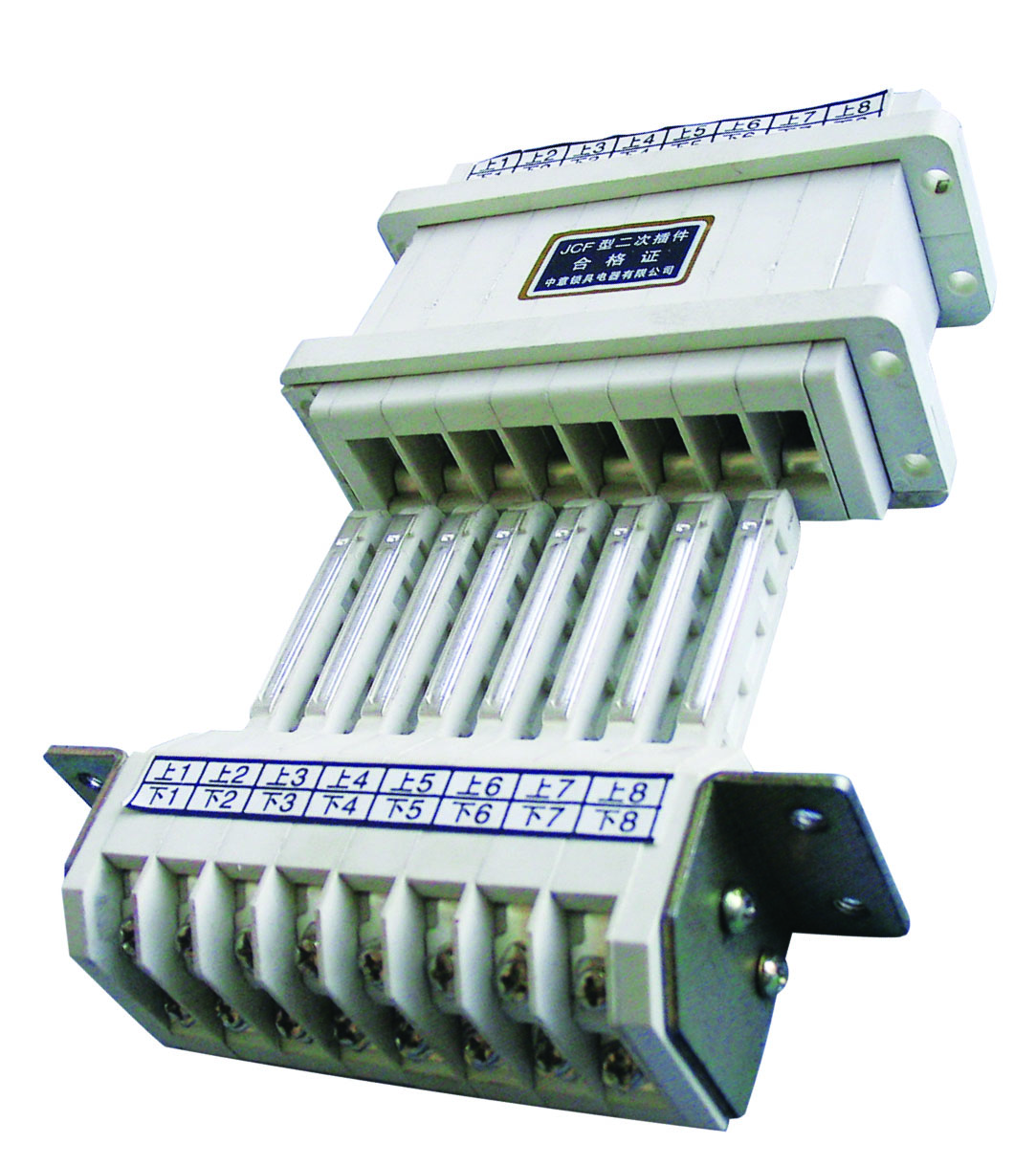

2.2.1 JCF10 시리즈 보조 회로 커넥터

   JCF10 시리즈 보조 회로 커넥터에는 다음과 같은 특징이 있습니다.


  • 정격 전류: 10A
  • 정격 전압: AC 380V/DC 250V
  • 접점 수: 3, 5, 6, 8, 10, 13, 15, 16, 18점
  •  연결 방법: 플러그인 유형
  • 재질: 난연성 플라스틱 쉘, 은도금 접점
  • 적용배전반 : MNS, GCS, GCK, OKKEN 등 다양한 캐비닛,

모델
연락처 수
정격전류(A)
정격전압(V)
응용 장면
JCF10-10/3
3
10
AC 380/DC 250
간단한 제어 회로
JCF10-10/5
5
10
AC 380/DC 250
중간 규모의 유연성 제어
JCF10-10/6
6
10
AC 380/DC 250
다기능 제어
JCF10-10/8
8
10
AC 380/DC 250
복잡한 제어 회로
JCF10-10/10
10
10
AC 380/DC 250
다기능 신호 전송
JCF10-10/13
13
10
AC 380/DC 250
확장된 제어 기능
JCF10-10/15
15
10
AC 380/DC 250
복잡한 신호 시스템
JCF10-10/16
16
10
AC 380/DC 250
고집적 제어 시스템
JCF10-10/18
18
10
AC 380/DC 250
매우 복잡한 제어 시스템

2.2.2 측면 배선 보조 회로 커넥터

   측면 배선 보조 회로 커넥터는 측면 연결이 필요한 특수 설치 요구 사항에 적합합니다.

  • 정격 전류: 10A
  • 정격 전압: AC 380V/DC 250V
  • 접점 수: 12, 16, 20, 24, 26, 30점
  • 연결 방법: 측면 배선 유형
  •  적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
연락처 수
정격전류(A)
정격전압(V)
특징
JCF2-6/12
12
10
AC 380/DC 250
측면 배선
JCF2-8/16
16
10
AC 380/DC 250
측면 배선
JCF2-10/20
20
10
AC 380/DC 250
측면 배선
JCF2-12/24
24
10
AC 380/DC 250
측면 배선
JCF2-13/26
26
10
AC 380/DC 250
측면 배선
JCF2-15/30
30 10

AC 380/DC 250

측면 배선

2.3 작동 메커니즘 시리즈

   서랍형 배전반을 밀고 당기고 잠그는 작동 메커니즘을 사용하여 안전하고 안정적인 작동을 보장합니다.

2.3.1 MD 추진 메커니즘 시리즈

   MD 추진 메커니즘은 다양한 크기의 서랍 유닛에 적합합니다.


  • 정격 전류: 용도에 따라 결정됨
  • 작동방식 : 수동추진
  • 구조 설계: 견고하고 내구성이 뛰어납니다.
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
적용 가능한 서랍 크기
특징
CXJG-9-69-8
표준 크기
추진 메커니즘
CXJG-9-82-8
표준 크기
추진 메커니즘
CXJG-9-82-10
표준 크기
추진 메커니즘
CXJG-9-119-8
표준 크기
추진 메커니즘
CXJG-9-119-10
표준 크기
추진 메커니즘
CXJG-9-145-10
표준 크기
추진 메커니즘

2.3.2 스윙 핸들 시리즈

   스윙 핸들은 서랍을 작동하고 배치하는 데 사용됩니다.


  • 소재: 고품질 강철
  • 표면 처리: 부식 방지 처리
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
설명
응용 시나리오
CXJG-9 크랭크
스윙 핸들
서랍 작동

2.3.3 F형 핸들 시리즈

  F형 손잡이는 다양한 높이의 서랍장에 적합합니다.


  • 소재: 고강도 플라스틱
  •  표면 처리: 미끄럼 방지 디자인
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
설명
적용 가능한 서랍 높이
F2 L=65
F형 핸들
1단서랍
F3 L=80
F형 핸들
2단서랍
F4 L=120
F형 핸들
3단서랍

2.4 부스바 지지대 시리즈

   부스바 지지대는 전기 연결의 안정성과 기계적 강도를 보장하기 위해 부스바를 고정하고 지지하는 데 사용됩니다.

2.4.1 수직 부스바 지지대 시리즈

   수직 버스바 지지대에는 다음과 같은 기능이 있습니다.


  • 재질 : 고강도 단열재
  • 정격 전압: AC 660V
  • 정격 전류: 부스바 사양에 따라 결정됨
  • 적용 가능한 부스바 크기: 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 mm²
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
적용 가능한 부스바 크기(mm)
물질
l특징
ZMJ3-6×30
6×30
고강도 단열재
수직 버스바 지원
ZMJ3-6×40
6×40
고강도 단열재 수직 버스바 지원
ZMJ3-6×50
6×50
고강도 단열재

수직 버스바 지원

ZMJ3-6×60
6×60
고강도 단열재
수직 버스바 지원
ZMJ3-6×80
6×80
고강도 단열재
수직 버스바 지원
ZMJ3-6×100
6×100
고강도 단열재
수직 버스바 지원
ZMJ3-6×120
6×120
고강도 단열재
수직 버스바 지원

2.5 개폐기 액세서리 시리즈

   개폐 장치 액세서리에는 힌지, 도어 잠금 장치, 가이드 레일 등이 포함되어 개폐 장치의 구조적 무결성과 작동 편의성을 보장합니다.

2.5.1 도어힌지 시리즈

   도어 경첩은 스위치기어 도어 패널을 연결하고 회전시키는 데 사용됩니다.


  •  소재: 고품질 강철
  • 표면 처리: 부식 방지 처리
  • 적용 가능한 도어 패널 높이: 다양한 모델은 다양한 높이의 도어 패널에 적합합니다.
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
설명
응용 장면
MLBK 300516R
도어 힌지 1
표준 도어 패널
MLBK 300517R
도어힌지 2
표준 도어 패널
MLBK 300518R
도어힌지 3
표준 도어 패널
MLBK 300519R
도어힌지 4
표준 도어 패널
MLBK 300522R
도어 힌지
표준 도어 패널
MLBK 300523R
도어 힌지
표준 도어 패널
MLBK 300525R
왼쪽 문 경첩

높은 도어 패널(>1m)

MLBK 300526R
오른쪽 도어 힌지

높은 도어 패널(>1m)

2.5.2 도어락 시리즈

   도어 잠금 장치는 개폐 장치의 안전 보호를 위해 사용됩니다.


  • 소재: 고품질 강철
  • 표면 처리: 부식 방지 처리
  • 적용배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준배전반

모델
설명
특징
MS705 H3
도어락
표준 도어록
MS735
도어락
고급 도어록

2.5.3 가이드 레일 시리즈

   가이드 레일은 서랍을 지지하고 슬라이딩하는 데 사용됩니다.


  • 소재: 고품질 강철
  • 표면 처리: 부식 방지 처리
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
설명
응용 시나리오
한엘 200022p1g
MNS 왼쪽 가이드 레일 - 420mm
왼쪽 가이드 레일
한엘 200022p2g
MNS 오른쪽 가이드 레일 - 420mm
오른쪽 가이드 레일

2.6 배전 어댑터 시리즈

   배전 어댑터는 개폐 장치의 유연성과 확장성을 향상시키기 위해 분기 회로를 연결하고 분배하는 데 사용됩니다.

2.6.1 1/4 회로 전원 분배 어댑터

   1/4 회로 배전 어댑터는 저용량 분기 회로에 적합합니다.


  •  정격 전류: 용도에 따라 결정됨
  • 연결 방법: 플러그인 유형
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
설명
응용 시나리오
175×549-B-1/4-55S
1/4 회로 배전 어댑터
저용량 지점
175×549-B-1/4-55SC
1/4 회로 배전 어댑터(측면 배선)
저용량 분기(측면배선)

2.6.2 1/2 회로 전원 분배 어댑터

   1/2 회로 배전 어댑터는 중간 용량 분기 회로에 적합합니다.


  • 정격 전류: 용도에 따라 결정됨
  •  연결 방법: 플러그인 유형
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
설명
응용 시나리오
175×549-B-283-55S
1/2 회로 배전 어댑터
중간 용량 지점
175×549-B-283-55SC
1/2 회로 전력중용량 분배 어댑터(측면 배선)
가지(측면배선)

2.6.3 혼합 전원 분배 어댑터

   혼합 전원 분배 어댑터를 사용하면 서로 다른 사양의 분기 회로를 동일한 모듈에 둘 수 있습니다.


  • 정격 전류: 용도에 따라 결정됨
  • 연결 방법: 플러그인 유형
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
설명
특징
175×549-B - 혼합 - 55S
혼합 전원 분배 어댑터
여러 사양이 혼합되어 있음
175×549-B - 혼합 - 55SC
혼합 전원 분배 어댑터(측면 배선)
여러 사양의 혼합(측면배선)

2.7 측정 및 디스플레이 시리즈

   측정 및 디스플레이 시리즈의 제품은 스위치기어의 전기 매개변수를 모니터링하고 표시하는 데 사용됩니다.

2.7.1 측정 패널 시리즈

    측정 패널은 측정 장비 및 제어 구성 요소를 설치하는 데 사용됩니다.


  • 소재: 고품질 강철
  • 표면 처리: 부식 방지 처리
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
설명
응용 시나리오
CFBK-5
측정 패널
0.75U 높이
CFBK-9
1/4 플라스틱 패널 스트립
소형 측정
CFBK-10
1/4 패널 스트립
소형 측정
CFBK-9.1
1/4 플라스틱 패널 스트립
소형 측정
CFBK-10.1
1/4 금속 패널 스트립
소형 측정
CFBK-7
1/2 플라스틱 패널 스트립
M사이즈 측정
CFBK-8
1/2 금속 패널 스트립
M사이즈 측정
CFBK-7.1
1/2 플라스틱 패널 스트립
M사이즈 측정
CFBK-8.1
1/2 금속 패널 스트립
M사이즈 측정

2.8 기타 액세서리

   위의 메인 시리즈 외에도 Richge는 사용자의 다양한 요구를 충족시키기 위해 다양한 액세서리를 제공합니다.

2.8.1 고무 고정 장치 시리즈

    고무 고정 장치는 전기 부품을 고정하고 보호하는 데 사용됩니다.


  • 소재:고품질 고무
  • 온도 저항 범위: -40℃ ~ +85℃
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
설명
응용 시나리오
ZSQ-1
MD고무고정장치
부품 고정

2.8.2 알루미늄 하부 가이드 레일 시리즈

   알루미늄 하부 가이드 레일은 서랍을 지지하고 안내하는 데 사용됩니다.


  • 자료: 알루미늄 합금
  • 표면 처리: 양극 처리
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
설명
길이
XDG2-1
알루미늄 하부 가이드 레일
375mm

2.8.3 샤프트 시리즈

   샤프트는 연결 및 전송에 사용됩니다.


  •  소재: 고품질 강철
  •  표면 처리: 부식 방지 처리
  • 적용 배전반 : MNS, GCS, GCK, OKKEN, BLOKSET, 8PT 등의 표준 캐비닛

모델
설명
크기
DXZ-3
SL - 가이드 샤프트
8×8L=150

III. 제품 선택 가이드


3.1 주회로 커넥터의 선정

   주 회로 커넥터를 선택할 때 다음 요소를 고려해야 합니다.


  • 정격 전류: 회로의 최대 작동 전류를 기준으로 적절한 정격 전류 수준을 선택합니다.
  • 극 수: 시스템 요구 사항에 따라 3극 또는 4극을 선택합니다.
  • 설치 방법: 배전반 구조에 따라 적절한 설치 방법을 선택하십시오.
  • 보호 등급: 적용 환경에 따라 적절한 보호 등급을 선택합니다.


3.2 보조회로 커넥터의 선정

   보조 회로 커넥터를 선택할 때 다음 요소를 고려해야 합니다.


  •  접점 수: 제어 회로의 복잡성에 따라 적절한 접점 수를 선택합니다.
  • 정격 전압/전류: 2차 회로의 매개변수에 따라 적절한 정격 값을 선택합니다.
  • 연결 방법: 설치 위치에 따라 플러그인 유형 또는 측면 배선 유형을 선택하십시오.
  • 보호 등급: 적용 환경에 따라 적절한 보호 등급을 선택합니다.


3.3 작동 메커니즘 선택

   작동 메커니즘을 선택할 때 다음 요소를 고려해야 합니다.


  •  서랍 크기: 서랍 높이에 따라 적절한 작동 메커니즘을 선택하세요.
  • 작동 방법: 사용자 습관에 따라 수동 또는 전기 작동을 선택하십시오.
  • 환경 조건: 적용 환경에 따라 적절한 보호 등급을 선택하십시오.


3.4 부스바 지지대 선택

   부스바 지지대를 선택할 때 다음 요소를 고려해야 합니다.


  • 부스바 크기: 부스바 사양에 따라 적절한 지지대를 선택합니다.
  • 설치 방법: 배전반 구조에 따라 적절한 설치 방법을 선택하십시오.
  • 정격 전압: 시스템 전압에 따라 적절한 정격 전압 레벨을 선택하십시오.



IV. 기술 표준 및 인증

   Richge의 저전압 스위치기어 액세서리는 다음 표준 및 사양을 엄격히 준수합니다.


  • GB/T 7251.1-2013 저전압 개폐 장치 및 제어 장치 - 1부: 형식 테스트를 거친 어셈블리 및 부분적으로 형식 테스트를 거친 어셈블리
  •  GB/T 7251.5-2011 저전압 개폐 장치 및 제어 장치 - 5부: 공공 네트워크의 배전용 조립품에 대한 특별 요구 사항
  • IEC 61439-1 저전압 개폐 장치 및 제어 장치 - 1부: 일반 규칙
  • IEC 61439-2 저전압 개폐 장치 및 제어 장치 - 2부: 전원 개폐 장치 및 제어 장치 어셈블리
  • 기타 관련 산업 표준 및 사양



V. 제품 장점 및 적용 시나리오

5.1 제품의 장점

   Richge의 저전압 스위치기어 액세서리에는 다음과 같은 장점이 있습니다.


  • 고품질: 신뢰할 수 있는 제품 품질을 보장하기 위해 고품질 재료와 고급 제조 공정을 채택합니다.
  • 모듈식 설계: 설치, 유지 관리, 업그레이드가 용이하고 시스템 비용이 절감됩니다.
  • 강력한 호환성: 여러 브랜드의 저전압 스위치기어와 호환되어 시스템 유연성을 향상시킵니다.
  •  혁신적인 디자인: 시장 수요를 충족하기 위해 지속적으로 새로운 제품과 솔루션을 출시합니다.
  • 포괄적인 제품 범위: 다양한 애플리케이션 시나리오를 포괄하는 1,000개 이상의 제품 유형.


5.2 응용 시나리오

   Richge의 저전압 스위치기어 액세서리는 다음 분야에서 널리 사용됩니다.


  • 전력 시스템: 변전소, 배전소, 스위치 스테이션 등
  • 산업 자동화: 공장 자동화 제어 시스템, 생산 라인 장비 등
  • 건축 전기 공학: 상업용 건물, 주거용 건물, 공공 시설 등
  • 인프라: 교통 허브, 수자원 보호 시설, 도시 엔지니어링 등
  •  특수 환경: 광산, 유전, 화학 산업, 해양 환경 등



6. 제품 설명서를 구하는 방법

   Richge의 저전압 스위치기어 액세서리에 대한 자세한 제품 설명서를 얻으려면 다음 방법을 사용할 수 있습니다.


  • 회사 공식 웹사이트 방문: Richge 공식 웹사이트(https://www.richgeswitchgear.com/), 기술 지원 또는 다운로드 센터 섹션에서 관련 제품 설명서를 찾아보세요.
  • 영업부서에 문의: 제품 매뉴얼을 얻으려면 공식 웹사이트에 제공된 연락처 정보를 통해 영업부서에 문의하십시오.
  • 이메일 보내기: 필요한 제품 설명서의 이름과 모델을 지정하여 sales@switchgearcn.net으로 이메일을 보냅니다.
  • 온라인 상담 : 제품 매뉴얼을 신청하려면 공식 홈페이지의 온라인 상담 기능을 이용하세요.



Ⅶ. 요약

    저전압 스위치기어 액세서리 전문 제조업체인 Richge는 주 회로 커넥터, 보조 회로 커넥터, 작동 메커니즘, 버스바 지지대, 배전 어댑터, 측정 및 디스플레이 시리즈, 기타 시리즈를 포괄하는 포괄적인 제품군을 1,000개 이상의 제품 유형으로 제공합니다. 이 제품은 고품질, 모듈식 설계 및 강력한 호환성이라는 장점을 갖고 있으며 전력 시스템, 산업 자동화, 건축 전기 공학 및 기타 분야에서 널리 사용됩니다.

   Richge의 저전압 스위치기어 액세서리를 선택하면 고품질 제품에 대한 액세스가 보장될 뿐만 아니라 전문적인 기술 지원과 포괄적인 애프터 서비스를 제공하여 전력 시스템을 안정적으로 보호할 수 있습니다.

   더 많은 제품 정보를 원하시면 Richge 공식 홈페이지를 방문하시거나 영업팀에 문의해주세요.


VIII.PDF

/upload/7773/file/20251021/------------574987.pdf
