TN 시리즈 이중 로드 실린더

테네시 시리즈 트윈 샤프트 실린더 | 소형 저비용 양로드 공압 실린더

브랜드: Richge Technology의 SOLH

제품개요 및 핵심구조

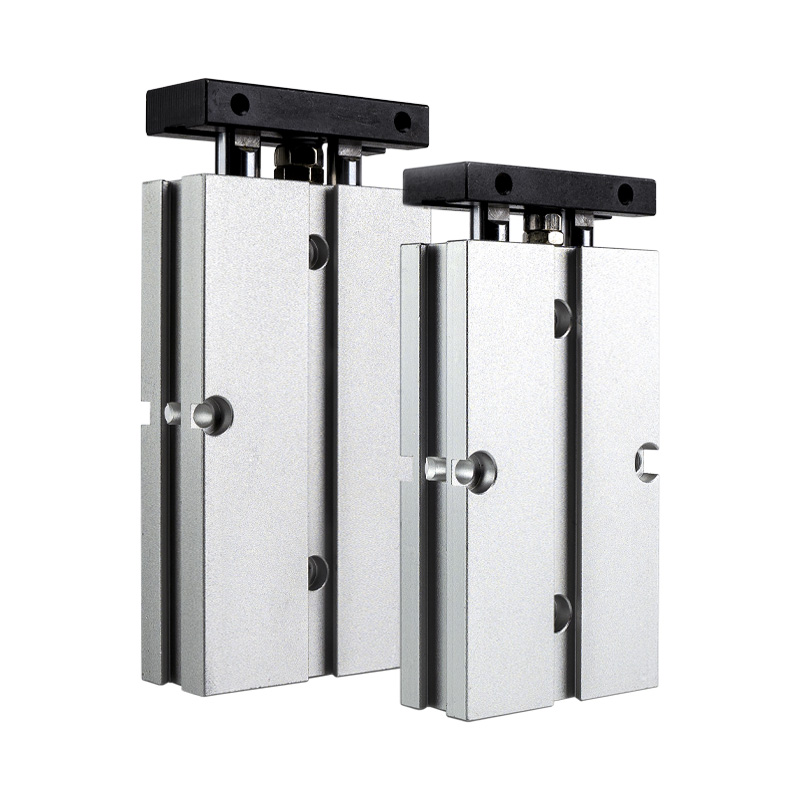

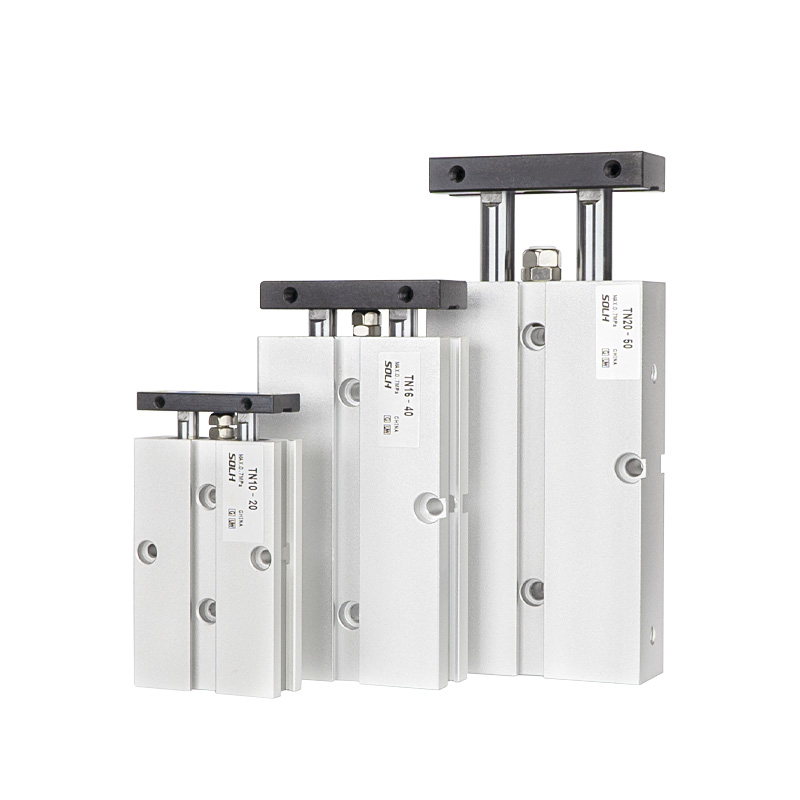

     SOLH TN 시리즈는 단일 피스톤 이중 로드 구조와 슬라이드 베어링 가이드를 갖춘 비용 효율적인 소형 트윈 샤프트 실린더입니다. 공간 절약형 설치와 다양한 장착을 위해 설계된 이 제품에는 표준 내장 자석 링과 조정 가능한 스트로크 버퍼가 함께 제공됩니다. ±0.2° 회전 방지 정확도와 뛰어난 편향 방지 성능을 갖춘 TN 실린더는 정밀 위치 지정, 공작물 프레싱, 재료 차단 및 선형 이송을 포함한 경부하 자동화 시나리오에 널리 적용되어 표준 자동화 스테이션에 탁월한 보편성과 비용 이점을 제공합니다.

1.핵심 구조적 장점

• 안정적인 트윈 로드 동기 작동: 확장된 슬라이딩 부싱을 갖춘 단일 피스톤 및 이중 평행 경질 크롬 로드 구성을 채택합니다. 이중 로드 동기 구조는 비틀림과 흔들림에 효과적으로 저항하여 경하중 안내 작업에 대해 ±0.2° 회전 공차로 안정적인 편향 방지 성능을 달성합니다.

• 조정 가능한 버퍼 및 스트로크 미세 조정: 정밀한 스트로크 미세 조정과 부드러운 버퍼링을 위해 전면에 조정 가능한 고무 충돌 방지 패드가 장착되어 있습니다. 고정 후방 버퍼와 결합하여 작동 충격과 소음을 줄이고 안정적인 왕복 운동을 보장합니다.

• 공간 절약형 3면 장착: 내장형 바디 디자인으로 하단, 상단, 측면 방향에서 유연한 설치가 가능합니다. 예비 측면 홈을 사용하면 추가 브래킷 없이 직접 자기 스위치를 장착할 수 있어 장비 공간 활용도가 극대화됩니다.

• 표준 자기 구성: 내장형 자기 링(S 접미사)은 비자성 버전이 없는 모든 TN 시리즈 모델에 표준으로 장착되어 범용 자동화 응용 분야에서 편리한 스트로크 위치 감지가 가능합니다.

2. 핵심제품 차별화 (키선택 참고)

• 테네시 대 TR 시리즈: TN은 보다 컴팩트한 크기, 저렴한 비용 및 ø6 보어 옵션이 없는 기업 표준을 채택합니다. TR은 더 높은 강성, 고하중 저항 및 Φ6을 포함한 완전한 보어 크기로 JIS 산업 표준을 따릅니다.

• 테네시 대 CXS/CXSJ 시리즈: TN은 표준 단일 추력 출력을 갖춘 단일 피스톤 구조를 갖추고 있어 보다 저렴하고 공간 절약적입니다. CXS 및 CXSJ는 이중 추력 출력과 뛰어난 고속 성능을 갖춘 이중 피스톤 설계를 채택하여 고하중 및 고정밀 시나리오에 적합합니다.

핵심 하위 시리즈 분류(로드 유형)

테네시 시리즈는 다양한 경부하 자동화 스테이션에 대한 단일 엔드 작동 및 양방향 관통형 모션 요구 사항을 충족하기 위해 두 가지 주요 로드 유형을 포괄합니다.

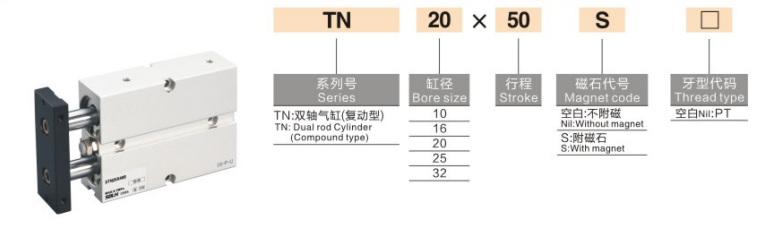

완전한 모델 명명 규칙

모델 예: TN20×50S

1. 네이밍 코드 정의

1. 시리즈 코드: TN(싱글 엔드 로드) / TNW(더블 관통 로드)

2. 보어 크기: 10 / 16 / 20 / 25 / 32mm (ø6 보어 없음, TR 시리즈와 다름)

3. 표준 스트로크: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (최대 스트로크: 200mm)

4. 자기 링 구성: S(표준 내장 자석 링, 필수 구성, 비자성 버전 없음)

5. 스레드 유형: 기본 PT(Rc) 스레드; 옵션 G 스레드(접미사 G) / NPT 스레드(접미사 T)

6. 자기 스위치: 옵션 CS1-J, CS1-G, D-M9B 및 기타 모델, 측면 예약 홈에 직접 설치

일반 표준 기술 매개변수

(표준시험조건 : 상온 20℃, 건조공기)

• 작동 모드: 복동식 싱글 피스톤 구동

• 작동 압력 범위: 0.15~1.0MPa

• 보증 압력: 1.5MPa

• 주변 온도: -20℃~70℃ (얼음이 없는 환경)

• 작동 속도: 30~500mm/s

• 회전 방지 정확도: ±0.2° (안정된 경하중 안내 정밀도)

• 버퍼 모드: 전면 조절식 고무 충돌 방지 패드 + 후면 고정식 고무 완충기(에어 완충기 옵션 없음)

• 배관구경

￮ Φ10: M5×0.8

￮ Φ16/20/25/32: PT1/8(Rc1/8)

• 장착 방법: 내장형 본체 장착 + 3면 장착(하단/상단/측면), 초공간 절약형 설계

이론적인 추력 및 장력 데이터(@0.5MPa, 단위: N)

표준 단일 추력 출력을 갖춘 단일 피스톤 구조, 기존 경부하 시나리오에 비용 효율적

빠른 선택 가이드

1. 예산 및 공간 선택: 초소형 공간과 저비용 경부하 요구 사항을 충족하려면 TN 시리즈를 선택하세요. JIS 표준, 고하중 작동 및 Ø6 보어 요구 사항을 충족하려면 TR 시리즈를 선택하세요.

2. 추력 및 성능 선택: 이중 추력 출력 및 고속 픽앤플레이스 시나리오를 위해 CXS/CXSJ 이중 피스톤 실린더를 채택합니다. 표준 단일 추력이 작업 요구 사항을 충족하는 경우 TN/TR 단일 피스톤 실린더를 선택하십시오.

3. 로드 유형 선택: 기존의 단일 방향 작동을 위해서는 표준 TN 단일 엔드 로드를 선택하십시오. 양방향 장착 및 양방향 동기 모션을 위해서는 TNW 더블 스루 로드를 선택하십시오.

4. 자기 구성 참고 사항: 모든 TN 시리즈 실린더에는 S 마그네틱 링이 표준으로 장착되어 있습니다(필수 구성). 추가 선택이 필요하지 않습니다.

한 문장 요약
