MGF 시리즈 가이드 테이블 실린더 | 로우 프로파일 고편향 공압 실린더

브랜드: Richge Technology의 SOLH

제품개요 및 핵심구조적 특징

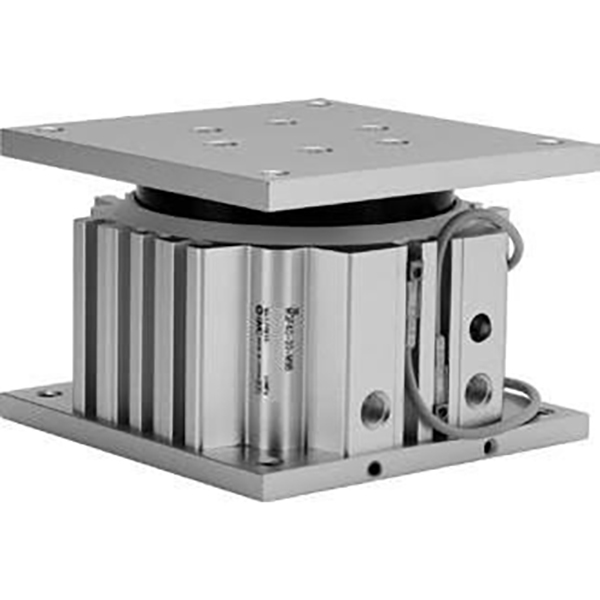

     SOLH MGF 시리즈는 대형 동심 가이드 슬리브 구조와 360° 균일한 처짐 방지 하중 용량을 갖춘 로우 프로파일 가이드 테이블 실린더입니다. 30mm~100mm의 표준 쇼트 스트로크로 내경 Φ40mm, Φ63mm, Φ100mm를 커버하는 이 실린더는 초박형 저높이 설계를 채택하고 상하 양방향 장착을 지원합니다. 탁월한 편심 방지 하중 성능과 고정밀 회전 방지 기능을 제공하며, 공작물 리프팅, 정밀 포지셔닝, 스테이션 선회 및 중부하 푸싱과 같은 짧은 행정의 고하중 작업 조건에 완벽하게 적합하며 소형 자동화 장비에 선호되는 공압 솔루션 역할을 합니다.

주요 구조적 장점

• 초저 프로파일 및 최소화된 높이: MGQ 시리즈 대비 전체 설치 높이가 15~20% 낮아져 초박형 본체를 구현하여 초소형 장비 레이아웃에 적합합니다. 기존의 이중 가이드 로드 구조를 대구경 동심 가이드 슬리브로 교체하면 전체 무게가 약 15% 감소하고 방향 감도 없이 일관된 360° 전방향 편향 방지 성능을 제공합니다.

• 강력한 편심하중 & 고강성: 일체형 대형 가이드 슬리브와 회전 방지 핀 내장 구조로 실린더의 허용 토크가 매우 커져 ø100mm 모델의 경우 최대 409N·m에 달합니다. 편향이나 걸림 없이 360° 모든 방향에서 편심 하중을 안정적으로 견딜 수 있습니다. 고정밀 회전 방지 정도는 안정적인 반복 위치 결정을 보장합니다: Φ40(±0.08°), Φ63(±0.06°), Φ100(±0.05°).

• 유연한 장착 및 배관 레이아웃: 혁신적인 상단 및 하단 양방향 장착 설계를 채택하여 수평 리프팅, 수직 프레싱 및 다방향 작업 시나리오에 적응할 수 있도록 상부 및 하부 표면 모두에 고정 설치가 가능합니다. 4면 T 슬롯 설계(배관 표면을 제외한 3면 사용 가능)를 갖추고 있어 유연한 다중 위치 스트로크 감지를 위해 자기 스위치를 4면에 설치할 수 있습니다.

• 내구성이 뛰어나고 유지 관리가 적은 디자인: 양단 고무 완충 장치를 갖춘 복동형 왕복 구조로 운동 충격과 작동 소음을 효과적으로 감소시켜 실린더 및 주변 장비의 수명을 연장시킵니다. 오일을 사용하지 않고 유지보수가 필요 없는 설계로 깨끗한 환경에서의 작동을 지원하고 일일 유지보수 비용을 크게 절감합니다.

완전한 모델 명명 규칙

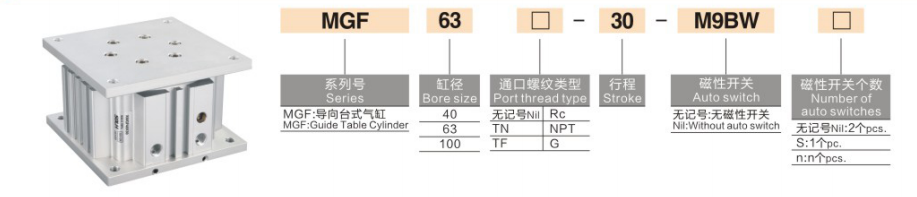

모델 예: MGF63-50-M9BW | 10-MGF40-30-Y59B

표준 주문 참조 예

• MGF40-30: 40mm 보어, 30mm 스트로크, 자기 스위치가 없는 표준형

• MGF63-75-2S: 63mm 보어, 75mm 스트로크, 이중 위치 감지용 이중 자기 스위치

• 10-MGF100-100-Y59B: 100mm 보어, 100mm 스트로크, Y59B 자기 스위치가 있는 클린 저먼지 시리즈

표준 핵심 기술 매개변수

(표준시험조건 : 상온 20℃, 정격압력 0.5MPa)

1. 일반 성능 사양

• 작동 모드: 복동 왕복운동

• 작동 압력 범위: 0.1~1.0MPa; 보증 압력: 1.5MPa

• 주변 온도: -10℃~60℃ (얼음이 없는 환경)

• 피스톤 작동 속도: 50~500mm/s

• 버퍼 모드: 충격 감소 및 소음 제거를 위한 듀얼 엔드 고무 버퍼

• 윤활 모드: 오일을 사용하지 않고 유지보수가 필요 없으며 깨끗한 작업장과 호환됩니다.

2. 이론적 추력 데이터 (단위: N)

3. 허용 토크 데이터(100mm/s, 단위: N·m)

4. 제품 중량 데이터(50mm 스트로크, 단위: kg)

일반적인 애플리케이션 시나리오

• 리프팅 및 포지셔닝 스테이션: 생산 라인의 공작물 잭킹, 팔레트 포지셔닝 및 지그 배출에 이상적입니다. 고강성 가이드 구조로 인해 짧은 스트로크의 고부하 조건에서도 위치 이탈 없이 안정적인 작동이 보장됩니다.

• 스테이션 회전 및 방향 전환: 인덱스 플레이트 회전, 공작물 90° 뒤집기 및 자동 방향 전환 공정에 적합합니다. 매우 높은 회전 방지 정밀도는 일관된 가공 및 조립 정확도를 보장합니다.

• 고강도 단거리 번역: 짧은 스트로크의 고하중 밀기/당기기 및 360° 임의 방향 편심 하중 구동에 적합합니다. 균일한 전방향 편향 방지 기능은 기존 이중 가이드 로드 실린더의 방향 제한을 해결합니다.

• 고청정 자동화 설비: 오일 프리, 저분진 설계로 반도체, 3C 전자, 의료 장비의 엄격한 작업 환경에 적합하며, 유지 관리 요구 사항이 적고 깨끗한 작업장 생산 기준을 충족합니다.

MGF 대 MGQ 핵심 차이점 비교

3단계 빠른 선택 가이드

1. 보어 크기 선택: 실제 사용하중을 기준으로 적절한 내경을 선택합니다. 이론 추력 ≥ 실제 하중 × 1.5를 보장합니다. 안정성과 편향 방지 성능을 향상시키기 위해 편심 하중 작업 조건에 대해 더 큰 보어 크기를 우선시합니다.

2. 스트로크 선택: 표준 스트로크 옵션은 30mm, 50mm, 75mm, 100mm 입니다. 낮은 프로파일과 높은 편심 방지 용량이 필요한 모든 짧은 스트로크 응용 분야(100mm 이하)에는 MGF 시리즈를 선호합니다.

3. 구성 선택

￮ 이중 위치 스트로크 감지: 정확한 종단 간 위치 모니터링을 위해 2S 이중 자기 스위치 구성을 선택하십시오.

￮ 고청정 환경: 반도체, 의료 및 전자 정밀 장비 시나리오에 적응하려면 10-접두사 클린 저먼지 시리즈를 선택하십시오.

한 문장 요약

     SOLH MGF 시리즈 로우 프로파일 가이드 테이블 실린더는 초박형 설치 높이, 360° 균일한 편향 방지 하중 용량, 큰 허용 토크 및 양방향 장착 유연성을 특징으로 하며 소형 정밀 자동화 장비를 위한 최적의 단행정 고하중 공압 솔루션 역할을 합니다.
