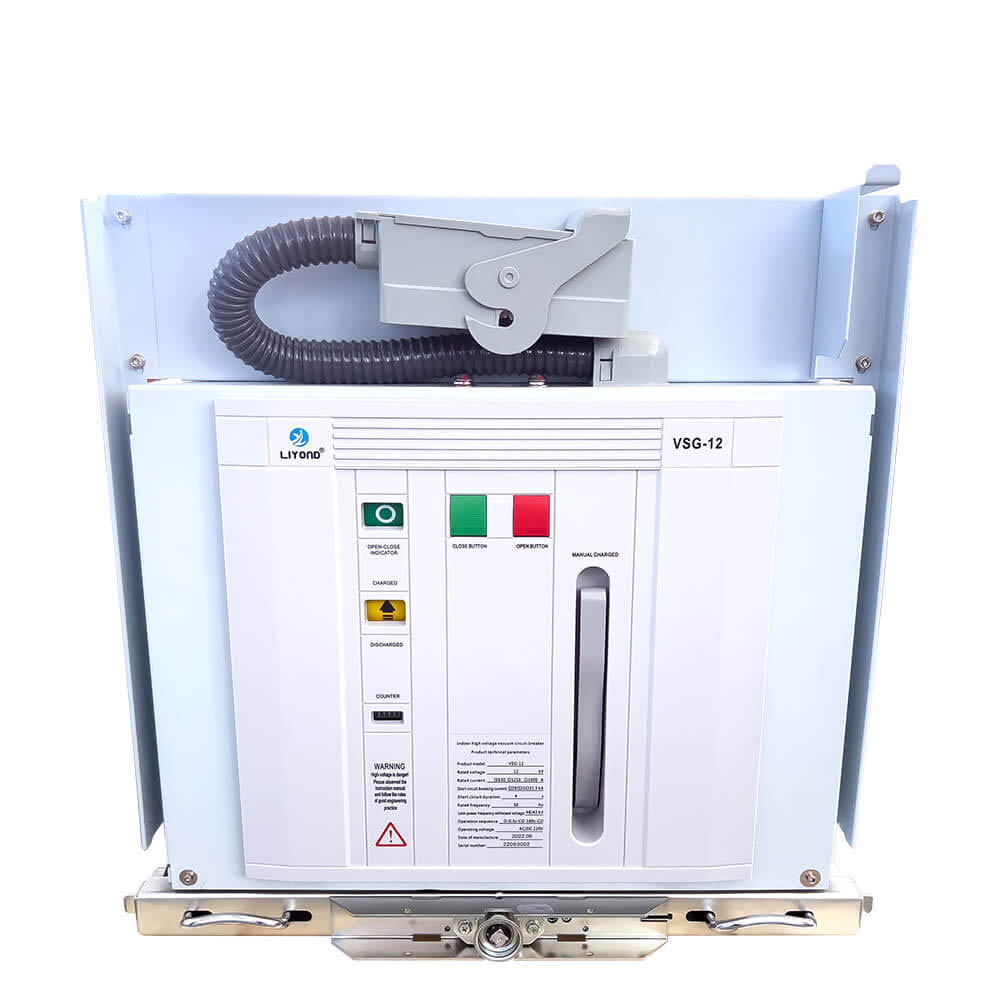

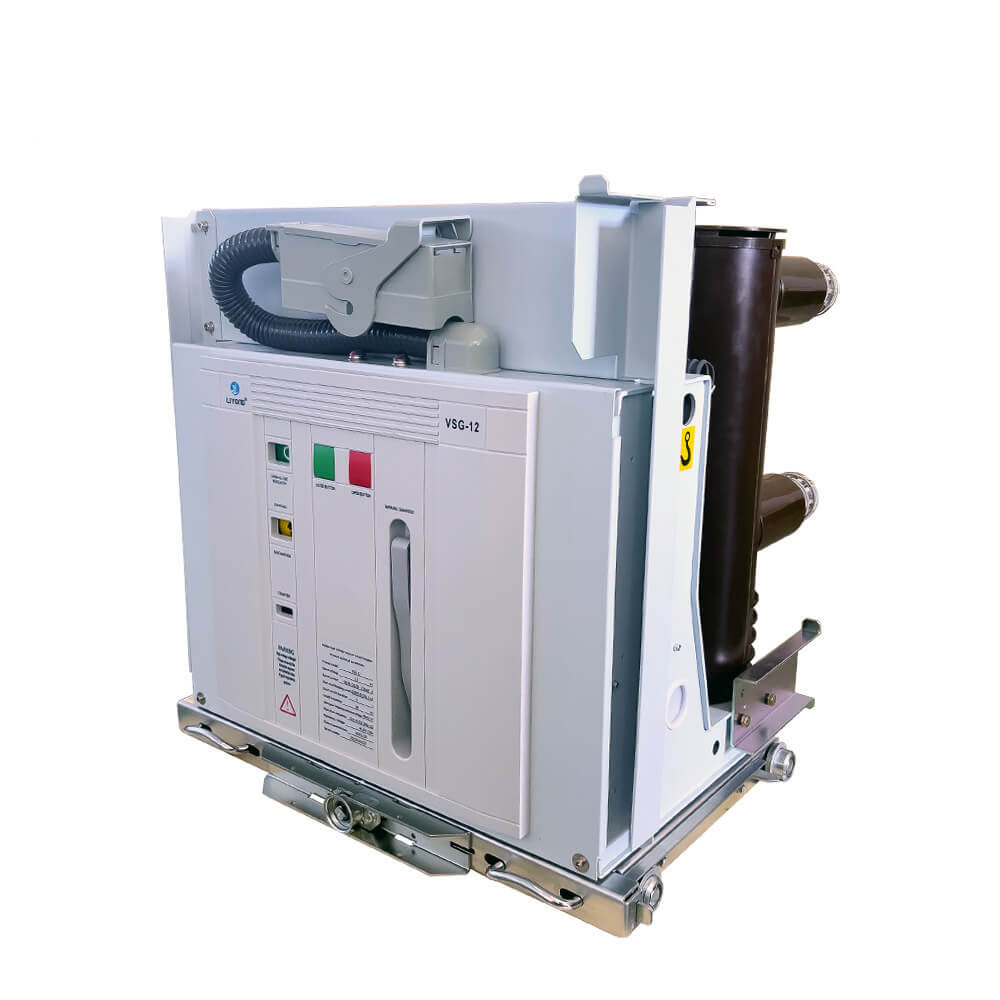

전도성 부품이있는 절연 튜브가있는 10kv 12kv 중간 전압 핸드 케이트 유형 VCB

Model:VSG-12/630-210
VSG-12 실내 고전압 진공 회로 차단기는 3 상 AC 50Hz 정격 전압을 갖춘 12kV 전원 시스템 내 실내 스위치 기어 애플리케이션에 사용하도록 설계되었습니다. 전력 유통 장비 및 산업 시설을위한 중요한 보호 및 제어 장치 역할을합니다. 이 회로 차단기는 정격 전류에서 빈번한 작동이 필요한 환경 또는 단락 전류를 여러 번 방해 할 수있는 환경에 적합합니다. 회로 차단기는 모듈 식 설계를 특징으로하며, 작동 메커니즘과 회로 차단기 본체를 분리 할 수 ​​있으므로 빠른 교체 및 어셈블리가 가능합니다. VSG 진공 회로 차단기는 새로운 실내 스위치 기어입니다. 주로 정격 전압 및 정격 주파수는 50-60Hz의 3 상 AC 전력 시스템에 사용됩니다. 소형 구조, 높은 신뢰성, 소규모 작동 진동 및 유지 보수의 장점이 있습니다. 발전소, 제철소, 야금, 석유 화학, 교통, 건물 및 기타 산업 및 광업 기업에서 널리 사용될 수 있습니다. 고전압 모터, 변압기, 라인 결함 및 기타 하중을 보호하기위한 스위치 기어로.

전도성 부품이있는 절연 튜브가있는 10kv 12kv 중간 전압 핸드 케이트 유형 VCB

     VSG 타입 실내 고전압 진공 회로 차단기는 3 상 AC 50Hz 및 7.2KV-40.5kV의 정격 전압으로 전력 시스템에서 다양한 하중 및 빈번한 작동을 전환하는 데 적합합니다. 변전소에서 전기 장비의 보호 및 제어. KYN28A 및 기타 중간 장착 핸드 카트 타입 스위치 기어가 장착 될 수 있으며 XGN 고정 스위치 기어가 장착 될 수도 있습니다.

     VSG 타입 실내 고전압 진공 회로 차단기는 국가 표준 GB1984“AC 고전압 회로 차단기”, JB/T3855“3.6 ~ 40.5KV 실내 AC 고전압 진공 회로 차단기”및 IEC60056“고전증 AC 회로 파괴”를 준수합니다. “10-35kV 실내 고전압 진공 회로 차단기 순서 기술 조건”을 충족하십시오. 기술 조건은 작은 크기, 가벼운 무게의 장점이 있으며 유지 보수없이 빈번한 작동에 적합하며 3kv-40.5kv 분포 네트워크에서 더 널리 사용됩니다.

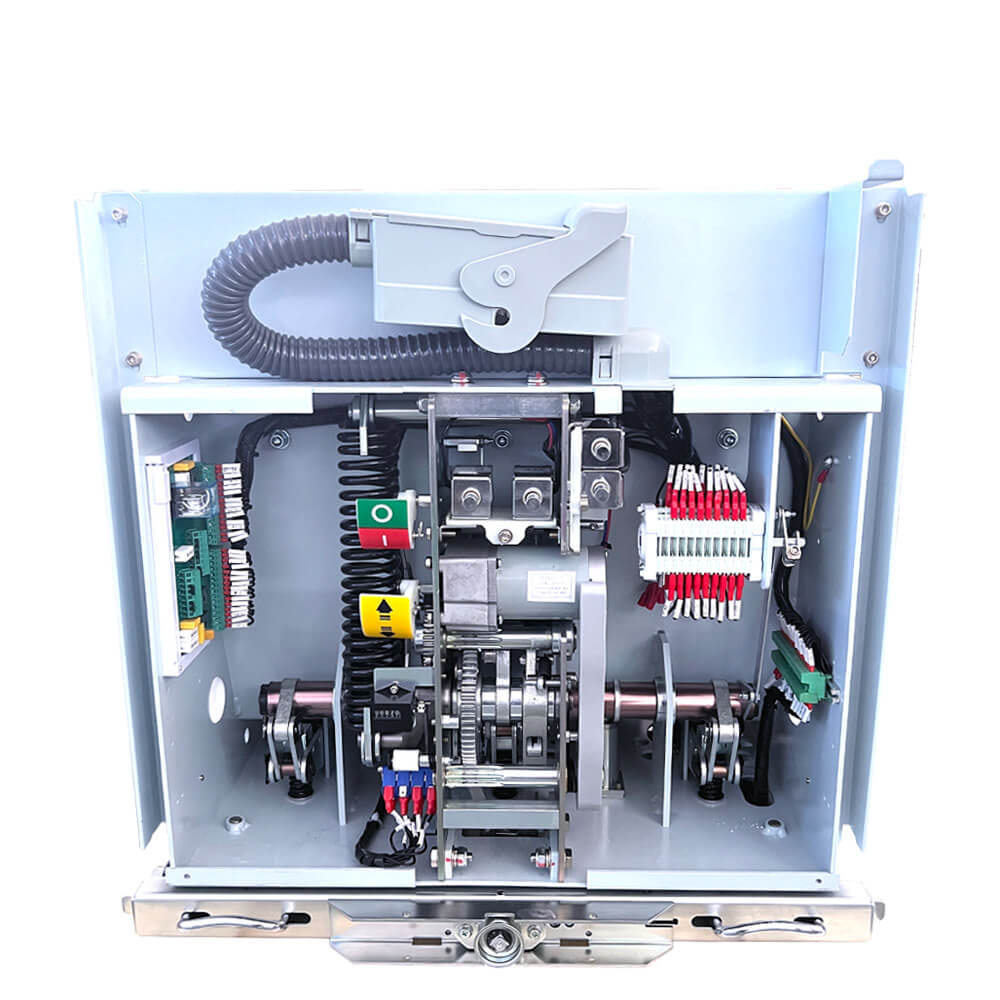

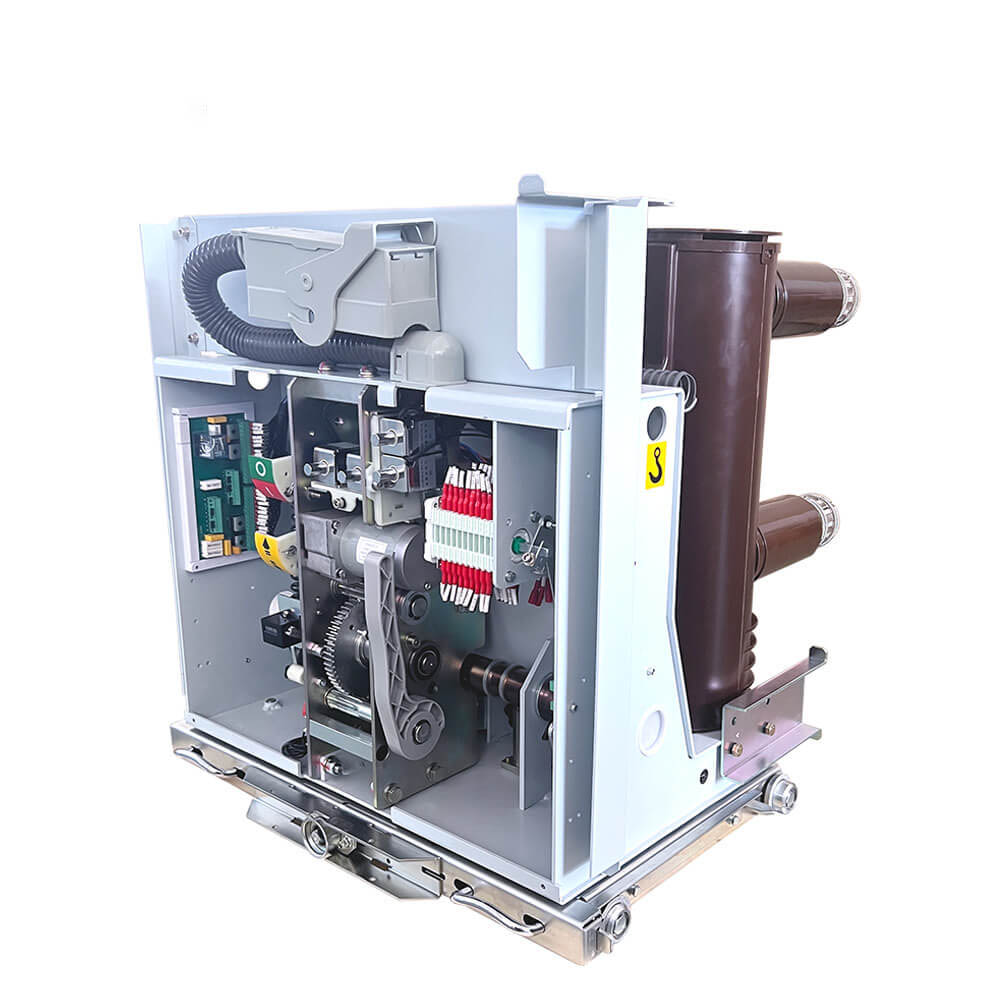

    VSG 메커니즘은 CAM (메커니즘의 코어 모듈에서)을 사용하여 스핀들을 직접 (프레임 스핀들 모듈에서) 구동하여 전송 링크를 줄이고 전송 효율 (힌지 연결 없음)을 향상시킵니다. 제품의 에너지 입력을 줄이고 제품의 서비스 수명을 높이십시오. 메인 회로 모듈을 설치하십시오. 즉, 진공 회로 차단기의 기본 구성을 완료하십시오. 그런 다음 섀시 자동차 모듈, 접촉 암, 접점 및 절연 슬리브를 설치하여 핸드 크랭크 회로 차단기의 구성을 완료하십시오.


기술적 기능

1. 독립적 인 지적 권리를 갖춘 중국의 제 1 차 유형의 핸드 카트의 1 세대. 성숙한 기술과 높은 가격/성능 비율을 특징으로합니다.

2. 주요 부품은 완벽한 내마모성과 부식성을 가진 니켈-포지시 합금 도금을 채택합니다.

3. 주요 부품은 스스로 설계의 설계 요구 사항을 충족하도록 제품을 보장하기 위해 스스로 만들어집니다.

4. 원통형 복합 절연 메인 회로에는 유지 보수가 적고 서비스가 거의없는 소량이 특징입니다.

주요 기술 매개 변수 :


· 정격 단열재 수준 : 75kV

· 정격 번개 충동 견해 전압 : 42kv

· 정격 전류 : 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· 정격 단락 차단 전류 : 25ka, 31.5ka, 40ka

· 정격 단락 제작 전류 (피크) : 63ka, 80ka, 100ka

· 정격 단락 기간 : 4 초

· 정격 작동 순서 : O-0.3S-CO-180S-CO 또는 O-180S-CO-180S-CO (40KA)

· 정격 단일/연속 커패시터 뱅크 브레이킹 전류 : 630A/400A

· 정격 단락 차단 전류에서의 작업 수 : 30 회

· 마감 시간 : 30-70ms

· 개방 시간 : 20-50ms

· 기계적 수명 : 30,000 운영

· 정격 에너지 저장 및 작동 전압 : AC220/110V, DC220/100V

· 연락처 갭 : 11 ± 1mm

· 접촉의 과잉 여행 : 3.5 ± 0.5mm

· 평균 폐쇄 속도 : 0.5-0.8m/s

· 평균 개방 속도 : 0.9-1.2m/s

· 결산시 바운스 시간에 연락하십시오 : ≤2ms

· 3 상 개방 및 닫기의 동기화 시간 : ≤2ms

· 주 회로 저항 : ≤50μΩ (630a), ≤45μΩ (1250a), ≤35μΩ (1600-2000a), ≤25μΩ (2500a 이상)

제품 기능 :

· 광범위한 적용 가능성 : 모듈 식 작동 메커니즘 VCB VSG-12 실내 고전압 진공 회로 차단기는 다양한 환경에 적합하며 특히 전원 시스템에서 빈번한 작동 및 높은 신뢰성이 필요한 응용 분야에 적합합니다.

· 모듈 식 설계 : 작동 메커니즘은 모듈 식 설계를 사용하여 빠른 교체 및 어셈블리의 편의를 제공합니다.

· 안전 및 신뢰성 : 전력 장비를 안정적으로 보호하고 제어하는 ​​뛰어난 전기 성능을 자랑합니다.

· 긴 기계적 수명 : 높은 기계적 수명으로 사용 기간을 견딜 수 있습니다.

고급 디자인 : 접촉 갭 및 접촉 오버 트랙과 같은 기능은 고성능과 신뢰성을 보장합니다.










기본 정보.



기술 매개 변수




치수 도면 :



운영 환경 :

· 주변 온도 : +40 ° C를 초과하지 않으며 -15 ° C 이상 (-30 ° C에서의 저장은 허용되지 않습니다).

· 고도 : 1000m를 초과하지 않습니다.

· 상대 습도 : 일일 평균 95%를 초과하지 않으며 월 평균은 90%를 초과하지 않습니다. 일일 평균 포화 증기 압력 22 × 10-3mpa를 초과하지 않으며 월 평균은 18 × 10-3mpa를 초과하지 않습니다.

· 지진 강도 : 레벨 8을 초과하지 않습니다.

· 응용 사이트 : 화재, 폭발, 심한 오염, 화학적 부식 및 심한 진동이없는 장소에서 사용하기에 적합합니다.




주문 지시

1. VCB 전체 유형, 주요 기술 사양, 위상 거리 및 수량

2. 서비스 전압 유형 및 사양

3. 예비 부품의 이름과 수량





FAQ

Q1 : 당신은 제조업체입니까, 거래자입니까?

A1 : 우리는 최고의 전문 제조업체입니다.

Q2 : 배송주기는 얼마나 걸립니까?

A2 : 제품 요구 사항과 수량에 따라 다릅니다. 일반적으로 배송을 위해서는 5 ~ 10 일의 근무일이 필요합니다.

Q3 : 애프터 송금 서비스는 무엇입니까?

A3 : 사용자의 질문에 답할 수 있으며 하루 24 시간의 문제를 해결하고 모든 제품에 대한 포괄적 인 기술 지원을 즉시 제공 할 수 있습니다.

Q4 : 품질 문제를 어떻게 해결합니까?

A4 : 품질 문제에 대한 자세한 사진을 제공하십시오. 우리의 기술 및 품질 검사 부서는이를 분석 할 것입니다. 우리는 2 일 이내에 만족스러운 솔루션을 제공 할 것입니다.

Q5 : 맞춤형 서비스를 받습니까?

A5 : OEM/ODM 서비스를 제공하고 제품에 로고를 인쇄 할 수 있습니다. 당사의 전문 기술 및 견적 팀은 귀하의 도면 및 매개 변수에 따라 만족스러운 프로젝트를 제공 할 수 있습니다.
