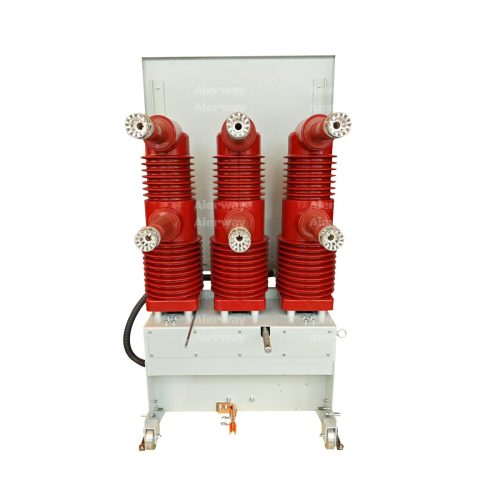

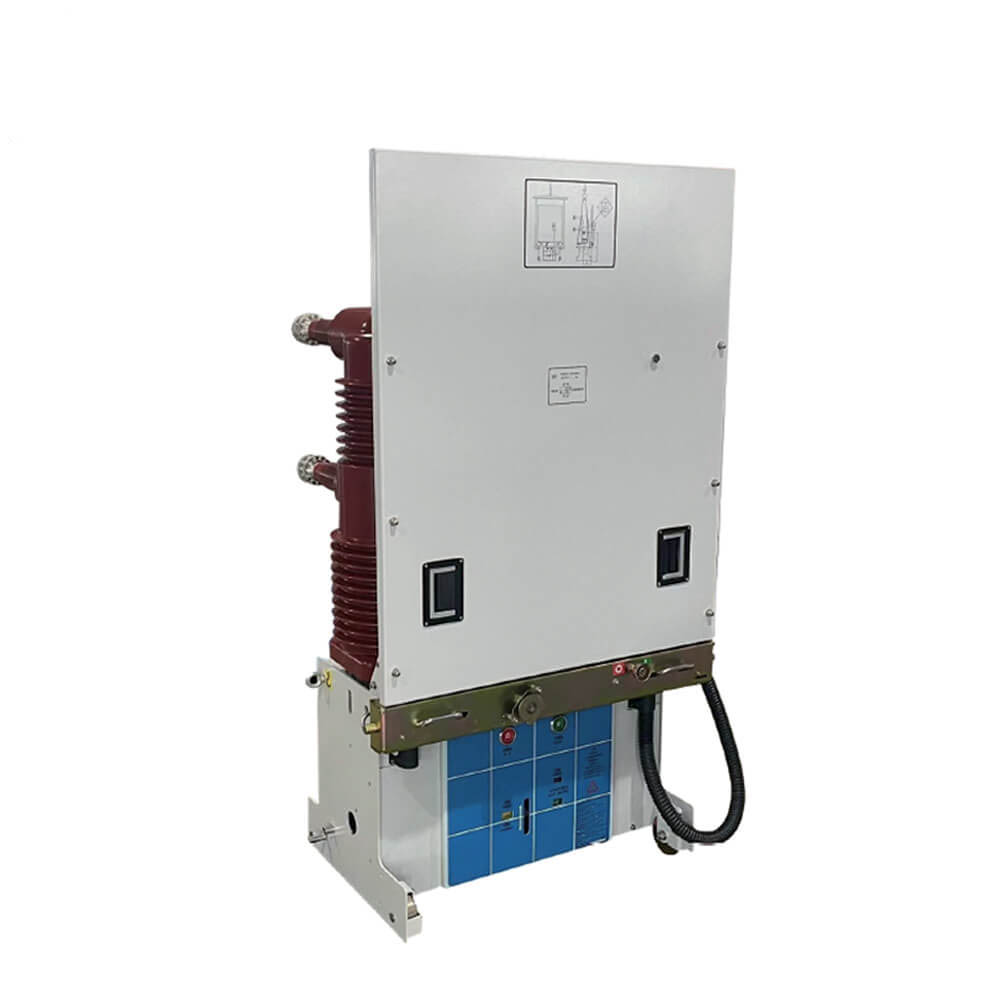

VBI 스프링 운영 메커니즘을 갖춘 35kV 바닥 장착 진공 회로 차단기

VBI 스프링 운영 메커니즘을 갖춘 35kV 바닥 장착 진공 회로 차단기

     VSG-40.5 시리즈 진공 회로 차단기는 고유 한 설계 개념에 따라 3 단계 50Hz의 새로운 유형이며 시장 수요 및 개발, 실내 스위치 기어 40.5KV의 정격 전압, 산업 및 광업 기업, 발전소 및 변전소에 전기 장비의 제어 및 보호에 제공 될 수 있으며 빈번한 운영에 적합합니다.

VBI 실내 고전압 진공 회로 차단기는 3 상 AC 50Hz 및 정격 전압이 40.5kV 인 실내 장치입니다. 산업 및 광업 기업, 발전소 및 변전소, 특히 빈번한 운영이있는 장소에서 전기 장비의 제어 및 보호에 사용할 수 있습니다. 스위치 캐비닛의 회로 차단기의 설치 형태는 트롤리에 설치된 고정 유형이거나 철수 가능한 유형 일 수 있습니다 .VBI 실내 고전압 진공 회로 차단기는 신뢰할 수있는 성능이 있으며 설치가 쉽습니다. 고전압 전송 및 분배 시스템의 제어 및 보호를위한 최상의 선택입니다.

 제품 개요

    VBI-40.5 바닥 장착 진공 회로 차단기는 40.5kV 등급의 전기 시스템의 신뢰할 수있는 보호 및 제어를 위해 설계된 고성능 중간 전압 스위칭 장치입니다. 고급 진공 인터럽트 기술을 사용하여 효율적인 ARC QUENCHING, 최소 유지 보수 및 오랜 수명을 보장합니다. 전력 분배 네트워크, 산업 공장 및 변전소에 이상적 인이 차단기는 강력한 구조와 사용자 친화적 인 운영을 결합합니다.

주요 기능

전압 등급 :40.5kV (95kV 번개 임펄스를 견딜 수 있습니다).

현재 등급 :최대 2500a 연속, 31.5ka 단락 차단 용량.

진공 인터럽트 :밀봉, 유지 보수가 없으며 환경 친화적 인 (SF₆ 가스 없음).

기구:빠른 폐쇄/개방 (<50ms)을위한 스프링 운영 또는 모터 구동 储能 메커니즘.

안전:통합 된 안티 슬립 설계, 기계/전기 인터록 및 접지 스위치.

표준 준수 :IEC 62271, GB/T 1984 및 ANSI C37.04를 만나십시오.

설치 지침

3.1 사전 설치 점검

손상되지 않은 포장 및 물리적 손상이 없음을 확인하십시오.

정격 매개 변수 일치 시스템 요구 사항을 확인하십시오.

수준의 진동이없는 콘크리트 파운데이션을 보장하십시오.

3.2 장착 단계

앵커 볼트를 사용하여 차단기를 바닥에 고정하십시오 (M16 권장).

기본 버스 바를 제조업체 사양 당 토크 설정 (예 : 50Nm)과 연결하십시오.

2 차 컨트롤 케이블 과이어 와이어 (“오픈/닫기 코일”,“보조 연락처”로 표시).

차단기 섀시를 안전하게 접지 (지상 저항 ≤4Ω)

운영 안내서

4.1 수동 작동

닫기 : "클릭"이 참여를 확인할 때까지 수동 핸들을 시계 방향으로 돌립니다.

개방 : 빨간색 "트립"버튼을 누르거나 기계식 트립 레버를 당깁니다.

4.2 전기 작동

원격 제어를 위해 220VDC/110VAC를 닫는 코일 (Momentary Pulse)에 바릅니다.

모드에 로컬/원격 선택기 스위치를 사용하십시오.

4.3 표시기 및 경보

녹색 LED : 차단기가 닫혔습니다.

빨간색 LED : 브레이커 오픈/트리핑.

알람 연락처 : SF₆ 압력 손실 트리거 (장비가 장착 된 경우) 또는 스프링

유지 관리 및 문제 해결

5.1 일상적인 점검

5,000 개의 작업마다 연락처를 검사합니다 (뷰포트를 통해).

고온 그리스로 매년 움직이는 부품을 윤활하십시오.

절연 저항을 테스트하십시오 (> 1000mΩ @5kv).

5.2 일반적인 문제

폐쇄 실패 : 제어력, 스프링 충전 또는 인터록 조건을 점검하십시오.

과도한 가열 : 연결을 조입니다. 접촉 저항 (<50μΩ)을 측정하십시오.

안전 경고

서비스하기 전에 차단기를 탈성합니다.

훈련 된 직원 만 유지 보수를 수행해야합니다.

눈에 보이는 손상이나 비정상적인 소음으로 작동하지 않습니다.

환경 및 처리

진공 중간기를 전자 폐기물로 폐기하십시오 (비유증).

지역 규정 당 금속 및 플라스틱 재활용.

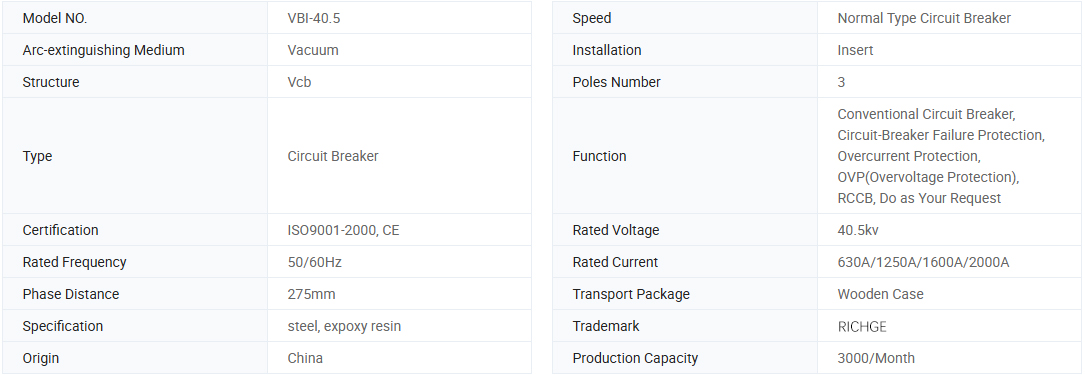

기본 정보.

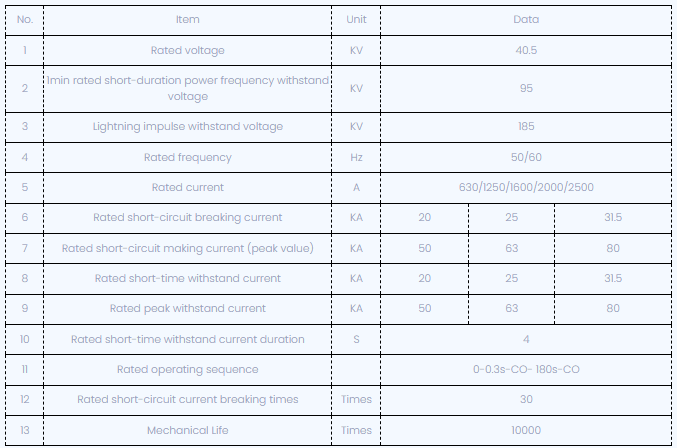

기술 매개 변수

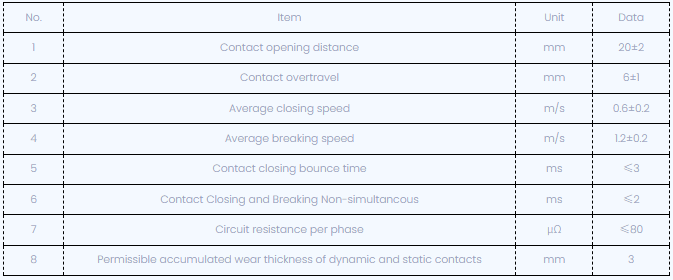

회로 차단기를 조정 한 후, 기계적 특성 매개 변수는 다음과 같습니다.

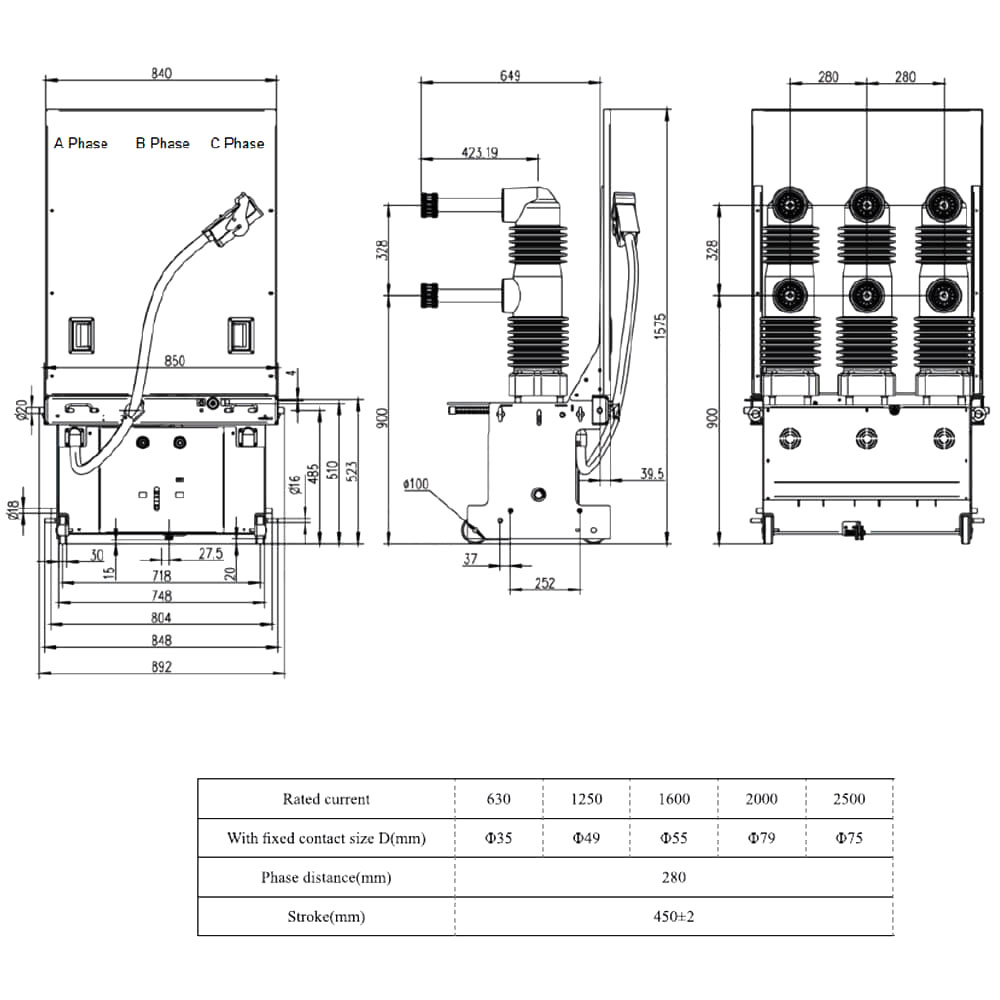

기술 도면

주변 조건 적용

1. 주변 온도 : -10c ~ +40C (-30도에서 저장 및 운송이 가능);

2. 주변 습도 : 하루의 평균 습도는 95%를 넘지 않아야합니다. 한 달의 평균 습도는 90%를 넘지 않아야합니다.

3. 포화 증기 압력 : 하루의 평균 압력은 2.2kpa를 초과해서는 안됩니다. 한 달의 평균 압력은 더 이상

1.8KPA보다;

4. 고도 : ≤1500m;

5. 지진 강도 : ≤8도;

6. 화재, 폭발, 심각한 오물, 화학적 침식 및 폭력 진동없이 그 장소에 설치해야합니다.

FAQ

Q1 : 당신은 제조업체입니까, 거래자입니까?

A1 : 우리는 최고의 전문 제조업체입니다.

Q2 : 배송주기는 얼마나 걸립니까?

A2 : 제품 요구 사항과 수량에 따라 다릅니다. 일반적으로 배송을 위해서는 5 ~ 10 일의 근무일이 필요합니다.

Q3 : 애프터 송금 서비스는 무엇입니까?

A3 : 사용자의 질문에 답할 수 있으며 하루 24 시간의 문제를 해결하고 모든 제품에 대한 포괄적 인 기술 지원을 즉시 제공 할 수 있습니다.

Q4 : 품질 문제를 어떻게 해결합니까?

A4 : 품질 문제에 대한 자세한 사진을 제공하십시오. 우리의 기술 및 품질 검사 부서는이를 분석 할 것입니다. 우리는 2 일 이내에 만족스러운 솔루션을 제공 할 것입니다.

Q5 : 맞춤형 서비스를 받습니까?

A5 : OEM/ODM 서비스를 제공하고 제품에 로고를 인쇄 할 수 있습니다. 당사의 전문 기술 및 견적 팀은 귀하의 도면 및 매개 변수에 따라 만족스러운 프로젝트를 제공 할 수 있습니다.
