CDJ2 시리즈 스테인레스 미니 실린더 (복동/단동)

SOLH CDJ2 스테인리스 스틸 펜형 미니 공압 실린더는 SMC CJ2 시리즈와 완전히 호환되며 자기 위치 스위치와 호환되는 내장 자기 링이 있는 보어 크기 ø6/10/16으로 제공됩니다. 녹 방지 및 가벼운 부식 방지 성능을 위해 304 스테인리스 스틸 배럴과 피스톤 로드로 제작되어 습한 식품 등급 의료 및 청정 환경에 적합합니다. 타이로드가 없는 압착된 엔드 캡 디자인은 작고 가벼운 외형을 제공합니다. 전체 변형에는 CDJ2B 복동 표준 유형, CDJ2E 단동 스프링 리턴, CDJ2ET 단동 스프링 확장 및 비틀림 방지 위치 지정을 위한 CDJ2KB 비회전 육각 피스톤 로드가 포함됩니다. 표준 고무 쿠션; 고속에서 충격을 줄이기 위해 Ø10/16에는 Z 에어 쿠션이 옵션으로 제공됩니다. 최소 시동 압력은 0.06MPa에 도달하여 500만 주기 이상의 서비스 수명으로 오일을 사용하지 않는 연속 작동을 지원합니다. 플랜지, 풋 브래킷 및 이중 클레비스를 포함한 전체 장착 액세서리 세트를 사용할 수 있습니다. C85 및 MI 미니 실린더와 비교하여 CDJ2는 더 풍부한 사양과 더 나은 비용 성능을 제공합니다. 3C 테스트, 식품 기계 및 의료 자동화를 위한 제한된 공간 장비의 고주파 선형 푸시-풀 모션에 널리 사용됩니다. 선택 시 추력에 대한 최소 50%의 안전 여유를 권장합니다.

문의 보내기

제품 설명

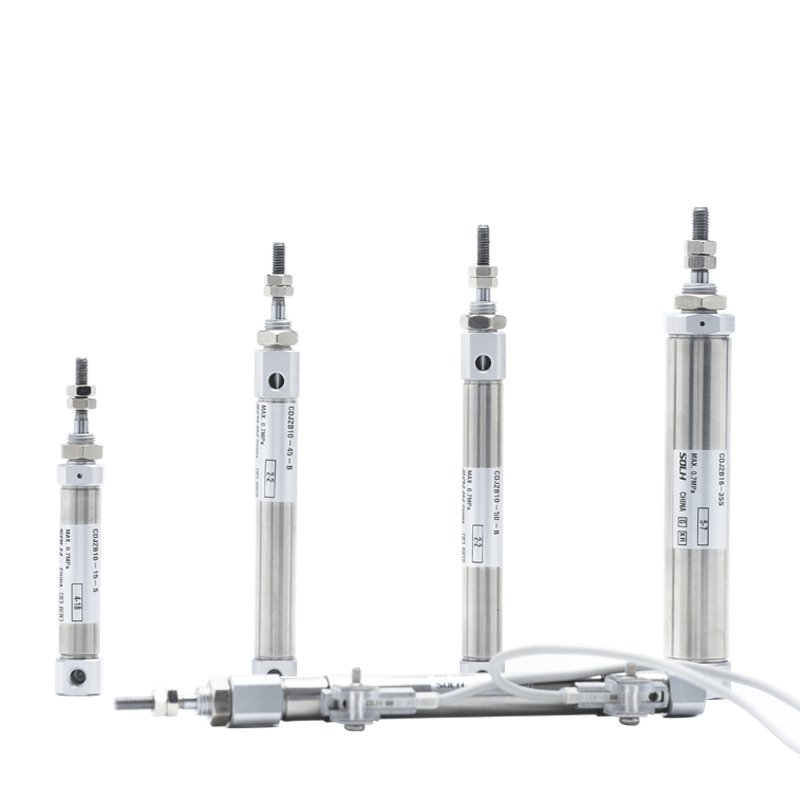

CDJ2 시리즈 스테인레스 스틸 미니 실린더 (복동/단동)

브랜드: Richge Technology의 SOLH

제품개요

SOLH CDJ2 시리즈는 자석 링이 장착된 펜형 스테인리스 스틸 미니 실린더로 SMC CJ2 시리즈와 완전히 호환됩니다. 보어 크기: Φ6 / 10 / 16mm. 뛰어난 특징: 초소형 외형, 경량 구조, 내식성 및 안정적인 고속 고주파 작동. 전자, 의료, 식품 가공 및 정밀 자동화 밀폐 공간 스테이션에 널리 사용됩니다. 주류 소형 선형 액추에이터.

핵심 구조 및 디자인 특징

1. 표준 사양: SMC 미니 실린더 치수 표준(ISO 표준 아님)과 일치하며 업계의 보편적인 장착 치수입니다.

2. 재질 : 304 스테인레스 스틸 배럴 및 피스톤로드, 녹 방지 및 내식성, 습기, 약산, 약 알칼리 및 깨끗한 생산 환경에 적합합니다.

3. 구조: 직선 원형 배럴, 주름진 엔드 캡, 타이로드 프리 디자인, 초소형 볼륨. CDJ2-16×100 약. 120g.

4. 작업 변형

-- CDJ2B 복동: 양쪽 끝 공기 공급, 범용 표준 모델

-- CDJ2E 단동: 스프링 리턴; CDJ2ET: 스프링 연장

-- CDJ2KB 비회전: 비틀림 방지 및 정확한 위치 지정을 위한 육각형 피스톤 로드

5. 쿠션: 표준 고무 쿠션; 충격과 소음을 줄이기 위해 고속 작업용 에어 쿠션(접미사 Z)은 옵션입니다.

6. 씰링: 오일 저장소 홈이 있는 저마찰 씰입니다. 낮은 시작 압력(0.06MPa), 오일 프리 작동, 서비스 수명 ≥500만 주기.

7. 위치 감지: 피스톤 위치 모니터링을 위해 M9B / A93 / Z73 시리즈 자기 스위치와 호환되는 내장형 자기 링.

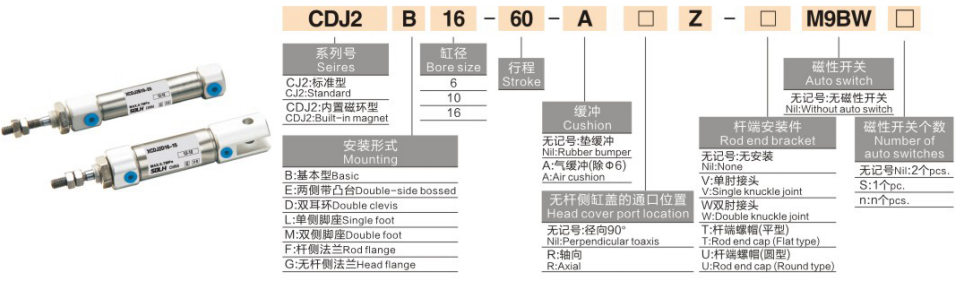

완전한 모델 코딩 규칙

1. 모델 예: CDJ2B16-50Z-B

분절	암호	코드 정의
CDJ2	시리즈 코드	자석이 내장된 스테인리스 스틸 미니 실린더
B / E / ET / KB	작업 유형	B=복동형 E=단동 스프링 리턴 ET=단동 스프링 확장 KB=비회전형 복동식
16	내경(mm)	16/6/10
50	표준 스트로크(mm)	복동 최대 200mm; 단동 최대 100mm
Z	쿠션옵션	공백 = 고무 쿠션 Z = 에어쿠션(Φ10/16 사용 가능)
B	스위치 마운트 홈	A=트랙 그루브; B=스틸 밴드 홈(공통)

2. 표준주문 참고예

-- CDJ2B10-30-B: 내경 10, 스트로크 30, 복동형, 고무 쿠션, 자석 장착

-- CDJ2E6-15-B: 보어6, 스트로크15, 단동 스프링 리턴

-- CDJ2KB16-50-B: 보어 16, 스트로크 50, 회전 방지 육각 피스톤 로드

유니버설 코어 기술 사양

매개변수 항목	표준사양
보어 범위	Ø6, Ø10, Ø16mm
작동 압력	0.1~0.7MPa(단동: 0.2~0.7MPa); 최소 시작 압력 0.06MPa
보증 압력	1.05MPa
주변 온도	-10 ~ +70℃; 자기 스위치 장착 시 0 ~ +60℃
작동 속도	50 ~ 750mm/초
쿠션	표준 고무 쿠션; Ø10/16용 에어쿠션(Z) 옵션
공기 포트 스레드	모든 구멍에 대해 M5×0.8
매끄럽게 하기	사전 그리스 처리, 오일 프리 작동 가능
스트로크 공차	±1.0mm

이론적인 추력 및 인장력 @0.5MPa(단일 로드, 단위:N)

1. 복동형 CDJ2B

보어(mm)	추력(N)	당기는 힘(N)	대략. 수평하중(kg)
6	14	12	0.7
10	39	35	1.9
16	98	88	4.9

2. 단동 CDJ2E(스프링 리턴 @0.5MPa)

보어(mm)	추력(N)	스프링 복귀력(N)	대략. 수평하중(kg)
6	12	3	0.6
10	36	7	1.8
16	92	18	4.6

장착 형태 및 파생 모델

1. 장착 액세서리

-- B 기본 유형: 엔드 캡 스레드를 통한 직접 설치(가장 널리 사용됨)

-- F 플랜지: 로드측/헤드측 플랜지 장착

-- L 발 브래킷: 단일 발 고정

-- D 2산 클레비스: 후방 2산 클레비스(ø10/16)

-- E 보스 마운트: 엔드 캡의 다중 방향 장착 보스

2. 주요 파생상품 시리즈

-- CDJ2B: 표준 복동

-- CDJ2E: 단동, 스프링 후진(에어 컷 후 자동 후진)

-- CDJ2ET: 단동, 스프링 확장(에어 컷 후 자동 확장)

-- CDJ2KB: 비회전 육각 피스톤 로드

-- CDJ2RB: 장착 보스가 없는 직접 장착 슬림 버전

3단계 빠른 선택 가이드

1. 보어 선택: 필요한 추력/하중을 계산하고 ≥50% 안전 여유를 확보합니다. 더 높은 순환 속도를 위해서는 더 작은 보어를 선택하십시오.

2. 스트로크 확인: 효과적인 이동에 추가로 10~20mm 여유를 추가합니다. 최대 스트로크: 복동 200mm, 단동 100mm.

3. 구성 매칭

-- 활동 유형: 복동 → B; 단동 스프링 후퇴 → E; 비틀림 방지 위치 지정 → KB

-- 쿠션 : 고속운전 선택형 Z 에어쿠션

- 위치 피드백: 자석 장착 모델 선택, M9B/A93 자기 스위치 일치

한 문장 요약

SOLH CDJ2 스테인레스 스틸 펜형 미니 실린더는 SMC CJ2와 상호 교환 가능하며 복동, 단동 및 비회전 육각 로드 변형으로 제공되며 고무/에어 쿠션 옵션, 부식 방지 오일 프리 설계, 전자, 의료 및 식품 자동화 장비에 이상적인 소형 고주파 소형 선형 액추에이터입니다.
