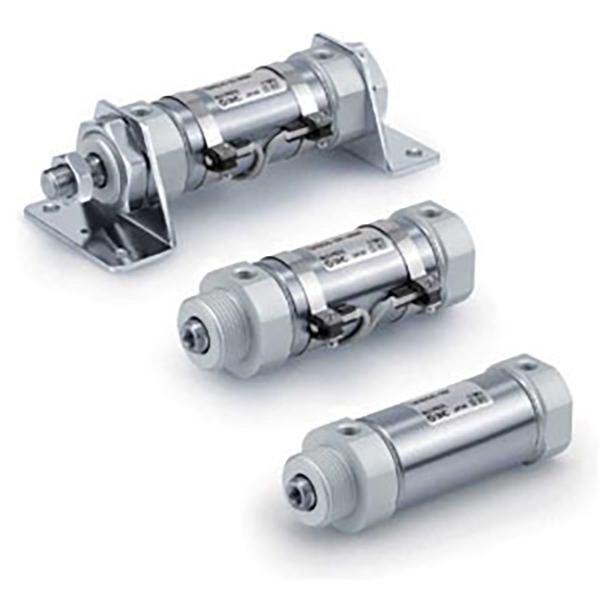

CM3 시리즈 짧은 스테인레스 스틸 미니 실린더 | 차세대 초소형 공압 실린더

브랜드: Richge Technology의 SOLH

1. 제품개요 및 핵심구조적 특징

     SOLH CM3/CDM3 시리즈는 기존 CM2 시리즈의 업그레이드 대체품으로 최적화된 차세대 쇼트형 스테인레스 스틸 미니 실린더입니다. 내경 Φ20~Φ40까지 대응하며, CM2에 비해 전체 길이가 최대 29mm 단축되고, 무게도 21% 가벼워진 것이 특징입니다. 초소형 본체, 전체 304 스테인리스 스틸 구조, 무급유 작동 및 4방향 배관 설계를 통해 공간 제약, 습한, 약산 및 알칼리, 깨끗한 작업 조건에 완벽하게 적응합니다. 중하중 정밀 선형 모션 작업을 위해 식품, 의료, 전자 및 포장 산업에서 널리 사용됩니다.

  1.1 표준 및 프리미엄 소재 구성

     JIS B 8356 상호 교환 가능 표준을 완벽하게 준수합니다. 실린더 튜브, 피스톤 로드 및 엔드 커버 전체에 고품질 304 스테인리스강을 채택하여 뛰어난 방청 및 내식 성능을 제공합니다. 습한 환경, 약산/약알칼리 작업 조건 및 강력한 환경 적응성을 갖춘 청정 생산 작업장에서 안정적으로 작동합니다.

  1.2 일체형 초소형 구조

     엔드 커버 스레드 잠금 및 일체형 실린더 튜브 구조를 채택하여 전체 크기가 크게 최소화됩니다. 혁신적인 4방향 배관 설계(90° 간격)는 매우 높은 장착 자유도를 제공하여 좁은 장비 공간의 설치 딜레마를 해결하고 자동화 스테이션의 유연한 레이아웃을 실현합니다.

  1.3 전체 시나리오 적용을 위한 다양한 모션 유형

     • 복동식(CM3B) : 표준 자동 선형 구동에 가장 보편적인 유형인 듀얼 엔드 공기 흡입 왕복 운동입니다.

     • 단동(CM3S/T) : S = 스프링 복귀, T = 스프링 확장; 안전 우선 순위 시나리오를 위해 전원이 꺼진 후 자동 재설정됩니다.

     • 양로드(CM3W) : 듀얼 엔드 로드 출력, 동기식 안정 운동 및 특수 연결 메커니즘을 위한 두 배의 유효 스트로크.

     • 회전방지 로드 (CM3K) : 육각형 비틀림 방지 피스톤 로드, 고정밀 위치 지정 요구 사항을 위해 작동 중 회전이 없습니다.

  1.4 고급 밀봉 및 긴 서비스 수명

     저마찰 양방향 실링 링과 내장형 오일 저장 홈을 갖춘 실린더는 초저 시동 압력과 안정적인 작동이 특징입니다. 표준 오일 프리 윤활 설계는 청정 산업 표준을 충족합니다. 최적화된 내마모 구조는 800만 사이클 이상의 서비스 수명을 보장하여 장비 유지 관리 빈도를 크게 줄입니다.

  1.5 유연한 버퍼 및 유도 구성

     기본적인 충격 흡수 및 소음 감소를 위한 표준 고무 버퍼; 끝단 충격을 제거하기 위해 고속 빈번한 작동을 위한 옵션 A형 에어 버퍼. CDM3 모델에는 실시간 위치 신호 피드백 및 PLC 자동 연결 제어를 위해 M9B/A93/Z73 시리즈 자기 스위치와 호환되는 내장형 자기 링이 함께 제공됩니다. 단순 순환 모션을 위한 CM3 비자성 버전.

2. 완전한 모델 명명 규칙 및 주문 예

  1. 전형적인 모델 구조: CDM3B25-100Z

 2. 표준 주문 예

     • 자기 복동 모델: CDM3B32-50Z (Ø32 내경, 50mm 스트로크, 자기 링 내장, 복동형)

     • 단동 스프링 리턴 모델: CDM3S20-25Z(내경 20, 스트로크 25mm, 스프링 리셋)

     • 비회전형 정밀형: CDM3K40-100Z(내경 40, 스트로크 100mm, 육각 비틀림 방지 로드)

3. 핵심 기술 매개변수(표준형)

4. 0.5MPa 이론 추력 및 장력 데이터

 4.1 복동식(CM3B) 추력 및 장력 표

  4.2 단동(CM3S 스프링 리턴형) 성능표

5. 장착 유형 및 파생 모델

  5.1 다양한 장착 방법

     • B 기본형: 가장 보편적이고 비용 효율적인 장착 방법인 엔드 커버 나사산을 통한 직접 설치.

     • L 풋 마운트: 축방향 풋 브라켓으로 고정하여 안정적인 수평 설치가 가능합니다.

     • F/G 플랜지 마운트: 로드측/로드레스측 플랜지 설치로 수직고정 위치결정이 가능합니다.

     • C/D 클레비스 마운트: 스윙 및 연결 시나리오를 위한 단일 클레비스/이중 클레비스 연결입니다.

     • E 트러니언 마운트: 로드가 없는 사이드 트러니언 구조로 유연한 스윙 동작이 가능합니다.

  5.2 핵심 파생 시리즈

     • CDM3B: 자기 복동형(표준 주류 모델)

     • CDM3S/T: 자석단동형(스프링복귀형 / 스프링 전진형)

     • CDM3W: 마그넷 양로드 복동형

     • CDM3K: 자기회전하지 않는 육각봉형

     • CDM3R: 공간이 제한된 스테이션을 위한 직접 초박형 직접 장착형

6. CM3 vs CM2 선택 비교

7. 3단계 빠른 선택 가이드

     1. 보어 선택: 실제 적재 중량에 따라 내경 크기를 확인하고 안전 여유를 50% 이상 확보하십시오. 중간 추력, 깨끗하고 부식 방지 작업 조건을 위해서는 CM3 시리즈를 우선시하십시오.

     2. 스트로크 선택: 실제 작업 스트로크에 10~20mm의 안전 여유를 더한 값입니다. 표준 스트로크 규칙을 따르십시오: 복동 ≤300mm, 단동 ≤100mm.

     3. 기능 구성: 기존 복동 왕복 운동의 경우 B를 선택합니다. S: 단동식 스프링 재설정 안전 시나리오 K는 고정밀 비틀림 방지 위치 지정 요구 사항을 충족합니다.

한 문장 요약

     SOLH CM3 차세대 짧은 스테인리스 스틸 미니 실린더는 초소형 경량 본체, 304 완전 스테인리스 내식성, 오일 프리 긴 수명 작동 및 다양한 장착 방법을 특징으로 하여 식품, 의료, 전자 및 포장 청정 자동화 장비를 위한 높은 안정성과 공간 절약형 중 추력 선형 모션 솔루션을 제공합니다.
