CQM 시리즈 유도형 얇은 공압 실린더

브랜드: Richge Technology의 SOLH

제품개요

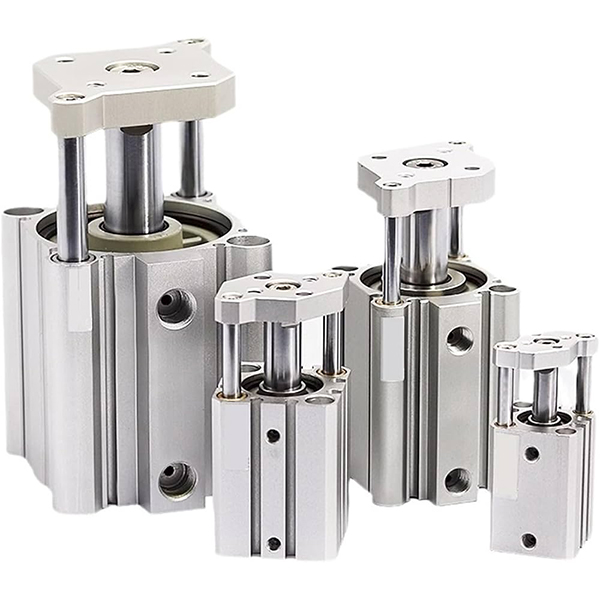

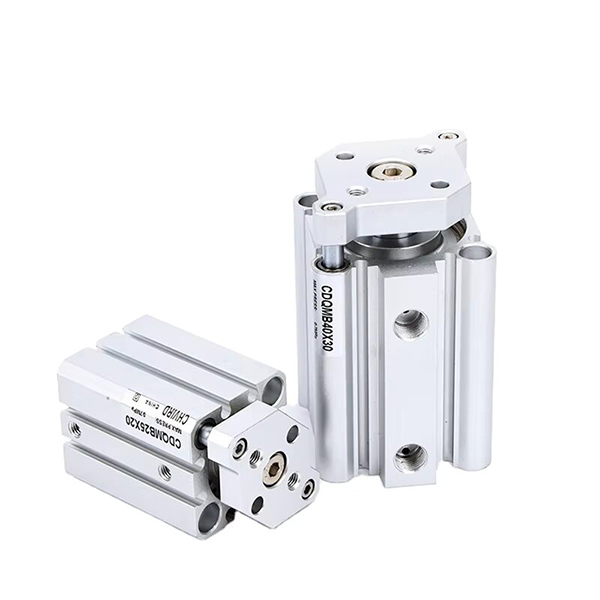

     SOLH CQM 시리즈는 고강성 가이드형 얇은 실린더로 수입 CQM/CDQM과 호환 가능합니다. CQ2 박형 실린더 구조에 더블 가이드 로드 내장. 횡하중 저항 및 회전 방지 성능을 대폭 향상시킵니다. CQ2와 본체 길이가 동일하며 추가 외부 가이드가 필요하지 않습니다. CQ2/CQS와 호환되는 장착 크기로 정밀한 위치 결정, 클램핑 및 측면 하중을 이용한 추진에 널리 사용됩니다.

구조 및 주요특징

     -- 통합된 얇은 실린더 본체 + 평행한 이중 가이드 로드, 전면 끝에 로드 장착 플레이트;

     - 경질 양극 처리된 알루미늄 배럴, 크롬 도금 피스톤 로드 및 가이드 로드;

     -- 변형: CQM(비자성), CDQM(자석 장착), CQM-XB24 긴 수명 버전;

     -- 표준 CQ2 실린더보다 2~4배 더 높은 측면 부하 용량, 회전 공차 ≤±0.2°;

     -- 양쪽 끝의 표준 고무 버퍼, 에어 쿠션 옵션 없음;

     -- 자기 스위치 감지를 위한 CDQM 내장 자석, 유연한 센서 설치.

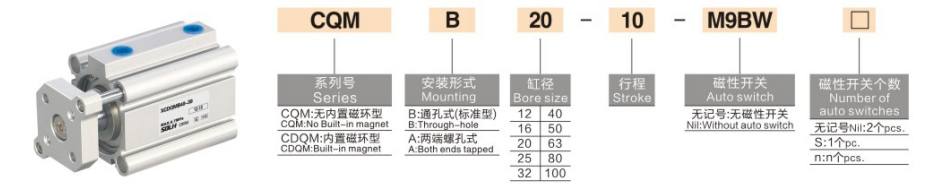

모델 코딩 규칙

   1. 예: CDQMB20-50-M9B

     -- C: 내장 자석(CDQM); 공백 = 비자성(CQM)

     -- DQM: 유도된 얇은 실린더용 시리즈 코드

     -- B/A: 장착 유형; B=스루홀; A=끝 탭 구멍

     -- 20: 구멍 크기: 12/16/20/25/32/40/50/63/80/100mm

     -- 50: 스트로크 길이 5~100mm

     -- M9B: 자기 스위치 옵션

기술 사양

이론적인 추력 및 인장력 및 최대 측면 하중 @0.5MPa

한 문장 요약

     SOLH CQM 시리즈 통합 이중 가이드 로드 얇은 공압 실린더는 탁월한 비틀림 방지 및 높은 측면 하중 용량을 갖추고 있으며 자동화 클램핑 및 위치 지정 응용 분야를 위한 표준 CQ2 실린더를 대체할 수 있는 완벽한 정밀 액추에이터입니다.
