CX2 시리즈 양로드 슬라이드 실린더 | 로우 프로파일 고추력 공압 실린더

브랜드: Richge Technology의 SOLH

제품개요 및 핵심구조적 특징

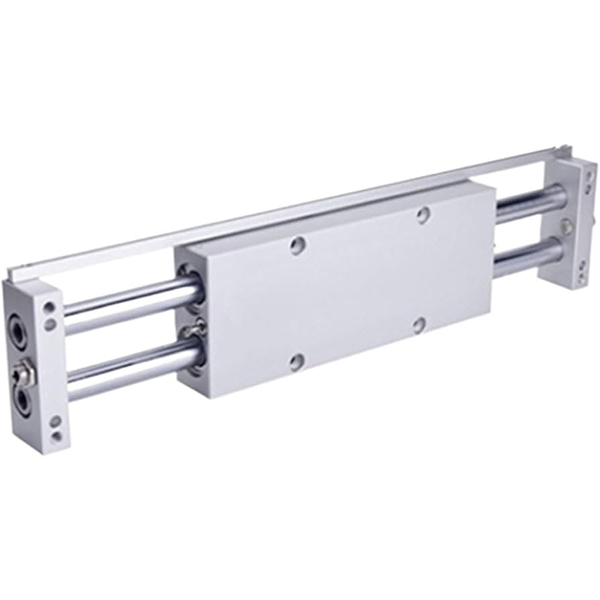

SOLH CX2 시리즈는 초저 프로파일, 이중 추력 출력, 뛰어난 회전 방지 정확도 및 강력한 측면 하중 저항을 갖춘 전문 이중 피스톤 이중 로드 슬라이드 베어링 실린더입니다. 25mm에서 200mm까지의 표준 스트로크로 25mm, 15mm 및 25mm의 보어 크기를 포괄합니다. 컴팩트한 설치 공간, 정밀 가이드 및 중하중 밀기/당기기 작업을 위해 설계된 이 시리즈는 다양한 정밀 자동화 스테이션에 널리 적용됩니다. CXWM(유압 완충기가 있는 슬라이드 베어링) 및 CXWL(유압 완충기가 있는 볼 베어링)을 포함한 확장 모델을 고속 및 고충격 작업 조건에 사용할 수 있습니다.

주요 구조적 장점

• 양로드 양추력 출력: 듀얼 피스톤과 듀얼 로드 일체형 구조를 채택하여 동일한 보어 크기의 싱글 로드 실린더에 비해 이론 추력이 2배 높아 강력한 추진력과 우수한 전체 구조 강성을 제공합니다. 표준 CX2 모델은 안정적인 직선 운동을 위해 고정밀 슬라이드 베어링 가이드를 채택합니다.

• 매우 높은 회전 방지 및 위치 정확도: 대칭형 더블로드 구조로 신뢰성 있는 기계적 회전방지 성능을 구현합니다. 회전 방지 정도는 ±0.1°(Φ10), ±0.02°(Φ25)에 달해 뛰어난 반복 위치 안정성을 보장합니다. 장착면과 피스톤 로드 사이의 고정밀 평행 가공으로 횡하중 및 편심 하중에 대한 저항력이 크게 향상되었습니다.

• 로우 프로파일 및 유연한 다방향 실장: 초박형 컴팩트 바디 디자인으로 좁고 제한된 장비 공간에 완벽하게 적응합니다. 실린더 본체와 엔드 플레이트 모두 고정 설치를 지원하므로 두 가지 작업 모드가 가능합니다.움직이는 엔드 플레이트로 고정된 실린더 본체 또는움직이는 실린더 몸체로 고정된 엔드 플레이트. 4면 장착 구멍과 3방향 배관 포트를 갖추고 있으며 유연한 공기 파이프라인 레이아웃으로 상하 및 측면 방향에서 고정을 지원합니다.

• 원활한 작동 및 긴 서비스 수명: 듀얼 엔드 고무 버퍼를 표준 구성으로 한 복동식 왕복 구조는 동작 충격과 작동 소음을 효과적으로 줄여줍니다. 옵션인 CXWM/CXWL 유압 버퍼 버전은 고속 및 저속 작동 모두에 탁월한 충격 흡수 기능을 제공하여 소음 감소 및 유지 관리가 필요 없는 버퍼링 성능을 실현합니다. 오일 프리 디자인은 깨끗한 작업 환경에 적합하며 일일 유지 관리 비용을 최소화합니다.

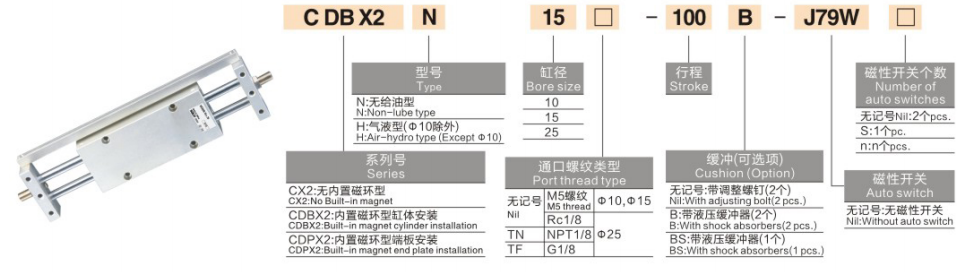

완전한 모델 명명 규칙

모델 예: CX2N15-50 | CX225-100-M9BW

표준 주문 참조 예

• CX210-25: 10mm 보어, 25mm 스트로크, 자기 스위치가 없는 표준형

• CX215-75-2S: 15mm 보어, 75mm 스트로크, 이중 위치 감지용 이중 자기 스위치

• CX2N25-100: 25mm 보어, 100mm 스트로크, 자기에 민감한 시나리오를 위한 무자기 유형

표준 핵심 기술 매개변수

(표준시험조건 : 상온 20℃, 정격압력 0.5MPa)

1. 일반 성능 사양

• 작동 모드: 복동식(이중 피스톤 동기 구동)

• 작동 압력 범위: 0.15~0.7MPa; 보증 압력: 1.05MPa

• 주변 온도: -10℃~60℃ (얼음이 없는 기존 환경)

• 피스톤 작동 속도: 50~500mm/s(표준 CX2); 최대 800mm/s(CXWM/CXWL 고속 버전)

• 버퍼 모드: 듀얼 엔드 고무 버퍼(표준); CXWM/CXWL 모델용 옵션 유압 버퍼

• 윤활 모드: 무급유 무보수 운전으로 청정 산업 환경에 적합

2. 이론적인 이중 추력 데이터 (단위: N)

3. 허용 횡토크 데이터(단위: N·m)

4. 제품 중량 데이터(50mm 스트로크, 단위: kg)

일반적인 애플리케이션 시나리오

• 정밀 자재 이송: 전자 및 반도체 공작물 이동, 팔레트 교환, 지그 밀기/당기기에 적합합니다. 매우 높은 회전 방지 정확도는 고정밀 포지셔닝 및 이송 프로세스 중에 제로 오프셋을 보장합니다.

• 중하중 리프팅: 생산 라인의 공작물 리프팅, 금형 이형 및 단행정 고하중 구동에 적합합니다. 독특한 이중 추력 구조와 강력한 편심 방지 하중 용량은 안정적이고 강력한 주행 성능을 제공합니다.

• 제한된 공간 자동화 스테이션: 좁은 간격의 장비 설치, 수평의 Compact 레이아웃 및 조밀한 다기통 배치에 적합합니다. 로우 프로파일 본체와 다방향 장착 설계로 공간 활용도가 극대화됩니다.

• 고청정 작업 환경: 오일프리, 저분진 설계로 의료, 식품, 전자정밀기기에 적합합니다. 옵션인 무자기(N형) 버전은 자기 간섭 없이 자기에 민감한 애플리케이션 시나리오와 완벽하게 일치합니다.

3단계 빠른 선택 가이드

1. 보어 크기 선택: 실제 사용하중에 따라 내경을 선택하세요. 충분한 안전 여유를 두고 이론상의 이중 추력 ≥ 실제 부하 × 1.5를 보장합니다. 횡하중이 큰 작업 조건에서는 Φ25 대구경 모델을 우선적으로 고려하십시오.

2. 스트로크 선택: 표준 스트로크 범위는 25mm ~ 200mm이며 실제 이동 요구 사항에 따라 선택합니다. 긴 스트로크, 고속 및 빈번한 충격 작업 조건에는 CXWM/CXWL 버퍼 모델을 선호합니다.

3. 기능 구성 선택

￮ 이중 끝 위치 감지: 정확한 스트로크 제한 위치 지정을 위해 2S 이중 자기 스위치 구성을 선택하십시오.

￮ 고속 및 충격 작업 조건: CXWM(슬라이드 베어링 + 유압 버퍼) / CXWL(볼 베어링 + 유압 버퍼) 업그레이드 버전을 선택하세요.

￮ 자기에 민감한 시나리오: 자기 간섭을 피하기 위해 N형 자기 없는 실린더를 채택합니다.

한 문장 요약

     SOLH CX2 시리즈 양로드 슬라이드 실린더는 이중 추력 출력, 초고회전 방지 정밀도, 로우 프로파일 컴팩트 구조 및 다방향 장착 유연성을 통합하여 제한된 공간 정밀 자동화 장비를 위한 안정적이고 신뢰할 수 있는 중-중하중 구동 솔루션을 제공합니다.
