CXS 시리즈 듀얼 로드 실린더

CXS 시리즈 트윈 로드 실린더 | 고강성 영회전 소형 공기압 실린더

브랜드: Richge Technology의 SOLH

제품개요 및 핵심구조

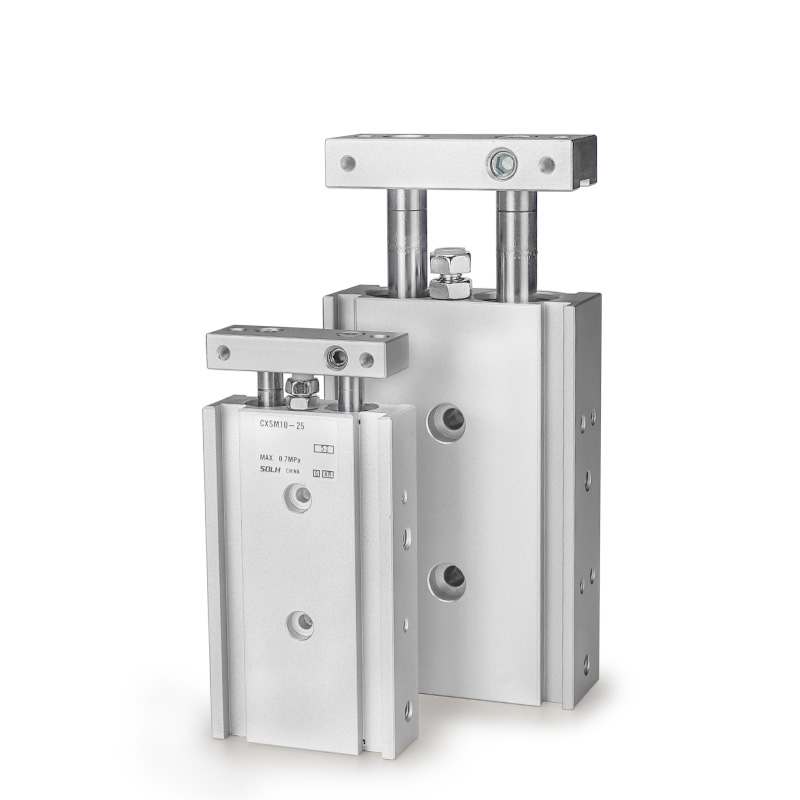

     SOLH CXS 시리즈는 더블 피스톤과 더블 가이드 로드 일체형 구조를 채용한 고강성 박형 트윈 실린더입니다. 동축 이중 로드 및 동기식 이중 피스톤 구동을 특징으로 하는 이 제품은 단일 실린더에 비해 거의 두 배의 추력을 제공하며 초정밀 ±0.1° 영회전 성능과 함께 제공됩니다. 뛰어난 강성과 강력한 측면 하중 저항을 갖춘 이 실린더는 추가 가이드 액세서리가 필요하지 않으며 소형 자동화 공간에서 픽 앤 플레이스, 재료 이송, 위치 지정 및 가벼운 프레싱과 같은 고정밀 선형 모션에 완벽하게 적합합니다.

핵심 구조적 장점

• 듀얼 피스톤 및 듀얼 가이드 로드 통합: 다양한 작업 조건 및 비용 예산과 호환되는 완전히 보편적인 전체 치수를 갖춘 옵션 슬라이드 베어링(M) 및 볼 베어링(L) 구성입니다.

• 표준 자기 및 버퍼 설계: 내장된 자기 링(표준 Z 접미사)은 추가 브래킷 없이 직접 자기 스위치 설치를 위한 위치를 예약합니다. 듀얼 엔드 고무 버퍼가 표준으로 제공됩니다. 고속 충격을 제거하기 위해 대구경 모델의 경우 공기 완충 장치가 선택 사항입니다.

• 고강성 내장: 통합된 트윈 로드 구조는 전반적인 구조적 안정성을 크게 향상시켜 측면 및 편심 하중에 효과적으로 저항하고 안정적이고 반복 가능한 선형 운동 정확도를 보장합니다.

핵심 하위 시리즈 분류(베어링 및 로드 유형)

CXS 시리즈는 소형 자동화 장비를 위한 저속 고하중, 고속 정밀도 및 양측 관통 로드 작업 시나리오와 완벽하게 일치하는 4가지 주류 모델을 포함합니다.

완전한 모델 명명 규칙

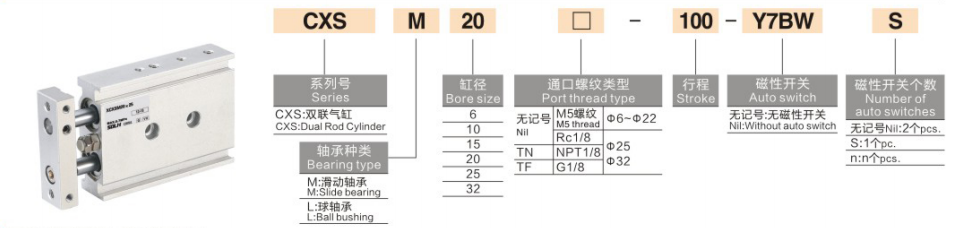

모델 예: CXSM20-50Z-M9B

1. 네이밍 코드 정의

1. 시리즈 코드: CXS + 베어링 & 로드형 (M / L / WM / WL)

2. 보어 크기: 6 / 10 / 15 / 20 / 25 / 32mm (전체 표준 보어 범위)

3. 표준 스트로크: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100mm (최대 스트로크: 100mm)

4. 버퍼 및 자기 링 구성

￮ Z: 표준 구성(자석 링 내장 + 듀얼 엔드 고무 버퍼, 자기 스위치 설치와 호환 가능)

￮ AZ: 에어 버퍼(Φ20/25/32 대구경에만 해당, 고속 및 고하중 충격 방지 시나리오용)

￮ Z 접미사 없음: 비자성형(자석스위치 설치불가)

5. 자기 스위치: 옵션 D-M9B, D-A93, D-M9N 및 기타 모델; 장착 브래킷 없이 가이드 로드 측면 홈에 직접 설치됨

6. 잠금 장치(선택 사항): R(후진 엔드 잠금), P(확장 엔드 잠금)

일반 표준 기술 매개변수

(표준시험조건 : 상온 20℃, 건조공기)

• 작동 모드: 복동식 듀얼 피스톤 동기 구동(더블 추력 출력)

• 작동 압력 범위: 0.1~0.7MPa (최저사용압력 : 0.1MPa)

• 보증 압력: 1.05MPa

• 주변 온도: -10℃~60℃ (얼음이 없는 기존 환경)

• 작동 속도: 30~300mm/s (CXSL 고속형은 최대 400mm/s)

• 회전 방지 정확도: ±0.1° (초고정도, 비틀림 거의 0)

• 버퍼 모드: 듀얼 엔드 고무 버퍼가 표준으로 제공됩니다. ø20/25/32 보어용 에어 버퍼(AZ) 옵션

• 배관구경

￮ Φ6/10/15: M5×0.8

￮ Φ20/25/32: Rc1/8

• 장착 방법: 3면 장착(하단/상단/측면), 다양한 컴팩트 장비 레이아웃에 맞춰 유연한 설치 가능

이론적인 추력 및 장력 데이터(@0.5MPa, 단위: N)

이중 피스톤 구조는 다음과 같은 기능을 제공합니다.이중 출력 힘 동일한 보어 크기의 단일 피스톤 실린더와 비교

빠른 선택 가이드

1. 베어링 및 로드 유형 선택: 내마모성과 고하중 작업 조건을 위해서는 CXSM을 선택하십시오. 고속 및 매우 원활한 작동을 위해 CXSL을 선택하십시오. 양방향 스루로드 출력 및 양면 작동 요구 사항에 대해 CXSWM/CXSWL을 채택합니다.

2. 자기 구성 선택: 스트로크 위치 감지를 위해 내장된 자기 링이 있는 Z 접미사를 선택합니다. 비자성 애플리케이션 시나리오에서는 Z 접미사를 생략합니다.

3. 버퍼 구성 선택: 고속, 긴 스트로크 및 충격이 심한 작업 조건을 위한 AZ 공기 완충 장치를 장착합니다. 기존의 일반 시나리오에는 표준 고무 버퍼를 채택합니다.

4. 보어 및 스트로크 선택: 실제 추력 및 하중 요구 사항에 따라 보어 크기를 확인합니다. 표준 스트로크 범위는 5~100mm이고 최대 스트로크 제한은 100mm입니다.

한 문장 요약

     SOLH CXS 시리즈 트윈 로드 실린더는 이중 피스톤 이중 추력 출력, ±0.1° 제로 회전 정밀도, 높은 측면 하중 저항 및 선택적 에어 버퍼를 특징으로 하며 소형 자동화 위치 지정, 프레싱 및 이송 스테이션을 위한 비용 효율적인 고정밀 구동 솔루션 역할을 합니다.
