CXSJ 시리즈 소형 트윈 실린더 | 초슬림 더블 피스톤 양로드 실린더

브랜드: Richge Technology의 SOLH

제품개요 및 핵심구조

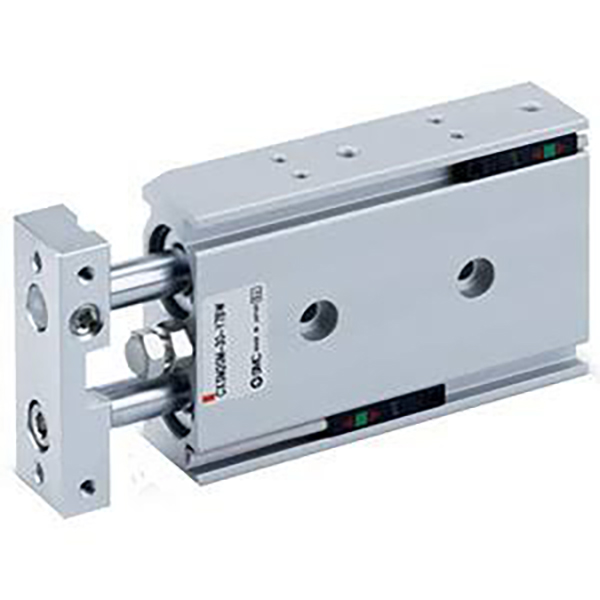

SOLH CXSJ 시리즈는 표준 CXS 트윈 실린더의 업그레이드된 초소형 버전입니다. 더블피스톤과 더블가이드로드 일체형 구조를 채택하여단일 실린더에 비해 두 배의 추력 ±0.1°의 제로 회전 정확도를 달성합니다. 기존 CXS 모델보다 더 짧은 길이, 더 좁은 폭, 더 가벼운 무게로 최적화된 CXSJ 시리즈는 더욱 유연한 장착이 특징이며 매우 제한된 자동화 공간에서 픽 앤 플레이스, 자재 이송, 정밀 포지셔닝 및 경부하 프레싱 애플리케이션을 위해 특별히 설계되었습니다.

핵심 구조적 장점

• 듀얼 피스톤 및 듀얼 가이드 로드 통합: 보편적인 전체 치수, 다양한 작업 조건에 대한 내구성, 정밀도 및 비용의 균형을 갖춘 선택적 슬라이드 베어링(M) 및 볼 베어링(L) 구성입니다.

• 가역 자기 스위치 베이스: 구조적 간섭 없이 4방향 설치를 지원하여 유연한 다중 각도 위치 감지 및 대칭적인 왼쪽/오른쪽 장착 적응이 가능합니다.

• 표준 버퍼 및 자기 설계: 듀얼 엔드 고무 완충 장치를 장착하여 안정적인 쿠셔닝을 제공합니다. 내장 자기 링(Z 접미사)은 자기 스위치 설치용으로 예약되어 있습니다. 에어 버퍼(AZ) 옵션이 없으며 고무 버퍼가 표준 충격 흡수 역할을 합니다.

• 작은 구멍을 위한 이중 포팅 설계: Ø6 및 Ø10의 보어 크기는 이중 축 및 측면 배관을 지원하여 초소형 장비 레이아웃에서 파이프라인 레이아웃을 크게 최적화합니다.

핵심 하위 시리즈 분류(베어링 및 로드 유형)

CXSJ 시리즈는 저속 고부하, 고속 정밀도 및 이중 출력 작업 시나리오에 맞는 4가지 핵심 모델을 포함하여 소형 자동화 요구 사항을 완벽하게 충족합니다.

완전한 모델 명명 규칙

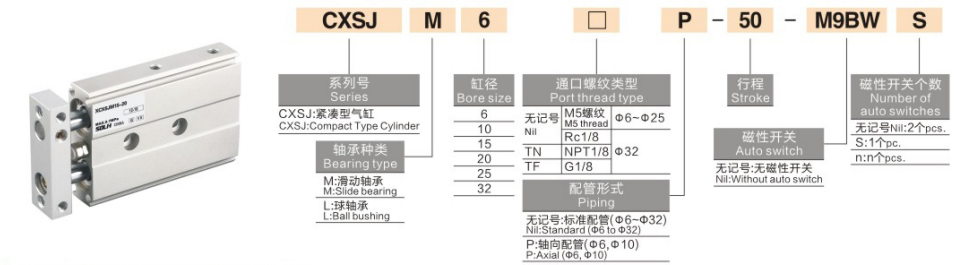

모델 예: CXSJL20-50Z-M9B

1. 네이밍 코드 정의

1. 시리즈 코드: CXSJ + 베어링 & 로드형 (M / L / WM / WL)

2. 보어 크기: 6 / 10 / 15 / 20 / 25 / 32mm (전체 표준 보어 범위)

3. 표준 스트로크: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100mm (최대 스트로크: 100mm)

4. 버퍼 및 자기 링 구성

￮ Z: 표준 구성(자석 링 내장 + 듀얼 엔드 고무 버퍼, 자기 스위치 설치와 호환 가능)

￮ Z 접미사 없음: 비자성형(자석스위치 사용불가)

￮ 메모: CXSJ 시리즈는 러버버퍼만 지원하며, 에어버퍼(AZ) 옵션은 지원하지 않습니다.

5. 자기 스위치: 옵션 D-M9B, D-A93, D-M9N; 4방향 리버시블 베이스 호환성으로 측면 홈에 직접 설치 가능

6. 잠금 장치(선택 사항): R(후진 잠금), P(확장 잠금)

일반 표준 기술 매개변수

(표준시험조건 : 상온 20℃, 건조공기)

• 작동 모드: 복동식 듀얼피스톤 구동(더블 추력 출력)

• 작동 압력 범위: 0.1~0.7MPa(Ø6: 최소 0.15MPa, Ø10~Ø32: 최소 0.1MPa)

• 보증 압력: 1.05MPa

• 주변 온도: -10℃~60℃ (얼음이 없는 환경)

• 작동 속도: 30~800mm/s (CXSJL 고속형 최대 800mm/s, CXSJM 30~600mm/s)

• 회전 방지 정확도: ±0.1°(비틀림 정밀도 제로, 표준 CXS 시리즈와 일치)

• 버퍼 모드: 듀얼 엔드 고무 버퍼만 해당(에어 버퍼 옵션 없음)

• 배관구경

￮ Ø6 / Ø10: M5×0.8 (축 및 측면 이중 배관 지원)

￮ Ø15 / Ø20 / Ø25 / Ø32: Rc1/8 (측면 배관만 해당)

• 장착 방법: 3면 장착(하단/상단/측면); 뒤집을 수 있는 베이스는 대칭적인 왼쪽 및 오른쪽 설치를 지원합니다.

이론적인 추력 및 장력 데이터(@0.5MPa, 단위: N)

이중 피스톤 구조는 다음과 같은 기능을 제공합니다.이중 출력 힘 동일한 보어 크기의 단일 피스톤 실린더와 비교

CXSJ와 CXS 핵심 차이점 비교

CXSJ는 CXS의 업그레이드된 초소형 버전으로, 특히 좁은 공간의 자동화 시나리오에 최적화되었습니다.

빠른 선택 가이드

1. 베어링 및 로드 유형 선택: 내마모성 고하중 및 먼지가 많은 환경에서는 CXSJM을 선택하십시오. 고속의 부드럽고 빈번한 왕복 운동을 위해서는 CXSJL을 선택하십시오. 듀얼 엔드 로드 출력 및 양방향 동기 작동을 위해 CXSJWM/CXSJWL을 채택합니다.

2. 모델 버전 선택: 초소형 공간 및 축방향 배관 요구사항에는 CXSJ를 선호합니다. 공기 완충기 또는 강한 충격 저항이 필요한 경우 표준 CXS를 선택하십시오.

3. 자기 구성 선택: 자기 스위치로 위치를 감지하려면 Z 접미사를 선택하세요. 비자성 및 자기 간섭에 민감한 시나리오의 경우 Z를 생략합니다.

4. 보어 및 스트로크 선택: 실제 하중과 추력 요구량을 기준으로 보어 크기를 결정합니다. 표준 스트로크 범위는 5~100mm(최대 스트로크 제한: 100mm)입니다.

한 문장 요약

     SOLH CXSJ 시리즈 초소형 트윈 실린더는 이중 피스톤 이중 로드 높은 추력, ±0.1° 제로 회전 정밀도, 초슬림 최적화 크기 및 4방향 유연한 장착을 특징으로 하며 초밀도 자동화 장비에서 고정밀 픽 앤 플레이스, 위치 지정 및 가벼운 프레싱을 위한 최적의 공압 솔루션입니다.
