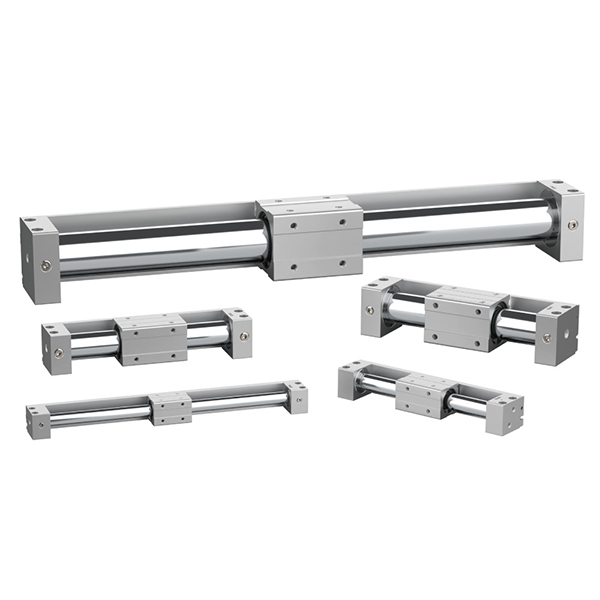

CY3R

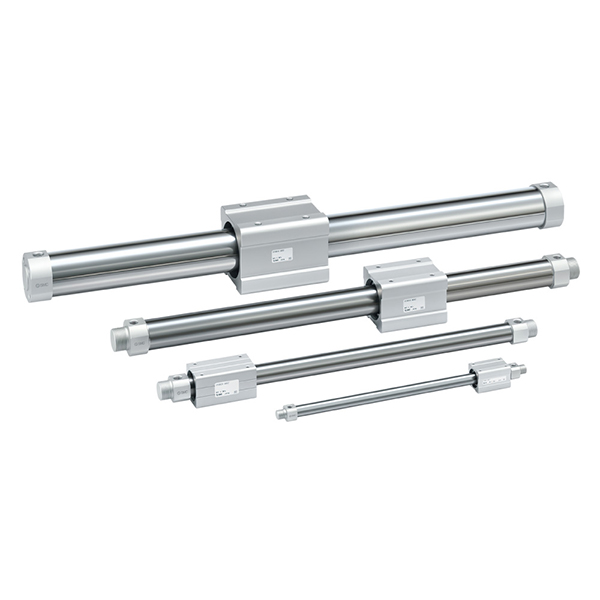

CY3B

제품개요

     SOLH CY3 시리즈는 클래식 SMC CY1 시리즈를 기반으로 한 업그레이드된 마그네틱 커플링 로드리스 실린더로, 장착 표면이 없는 CY3B 기본 유형과 CY3R 직접 장착 유형의 두 가지 주류 모델로 구분됩니다. 완전 밀폐형 자기 비접촉 전달 구조를 채택하여 강력한 자기 결합을 통해 내부 피스톤과 외부 슬라이드 테이블의 동기 운동을 실현합니다. 누출이 없고 먼지가 없고 오염이 없는 작동, 매우 긴 스트로크 및 컴팩트한 설치를 특징으로 하는 이 제품은 클린 등급, 경중간 부하, 장거리 선형 구동 시나리오에 널리 적용 가능합니다. 보어 범위가 6~63mm이고 최대 스트로크가 5000mm인 이 제품은 기존 타이로드 실린더에 비해 설치 공간을 50% 절약하고 높은 표준의 자동화 생산 라인에서 선호되는 깨끗한 롱 스트로크 구동 솔루션 역할을 합니다.

핵심 포지셔닝 및 구조적 특징

• 마그네틱 커플링 전송 및 제로 누출 청소 작업: 피스톤과 슬라이드 테이블은 완전 밀폐형 실린더 배럴 설계로 자기 동기 구동을 채택합니다. 피스톤 로드가 바깥쪽으로 확장되지 않아 완전한 기밀성, 누출 제로, 먼지 오염 제로를 달성합니다. 식품가공, 의료기기, 반도체 전자제품 등 엄격한 생산 환경에 완벽하게 들어맞습니다.

• 내구성이 강화된 CY1 업그레이드 버전: 기존 CY1 시리즈에 비해 내마모성 링 길이가 70% 증가하여 지지력과 슬라이딩 안정성이 효과적으로 향상되었습니다. 방진 링에 내장된 윤활 리테이너는 지속적인 보호 윤활막을 형성하여 최소 작동 압력을 0.12MPa로 낮추고 수명을 크게 연장합니다. Φ6 사양을 제외하고 다른 모든 모델은 직접 교체 및 업그레이드가 가능하도록 CY1과 동일한 장착 치수를 유지합니다.

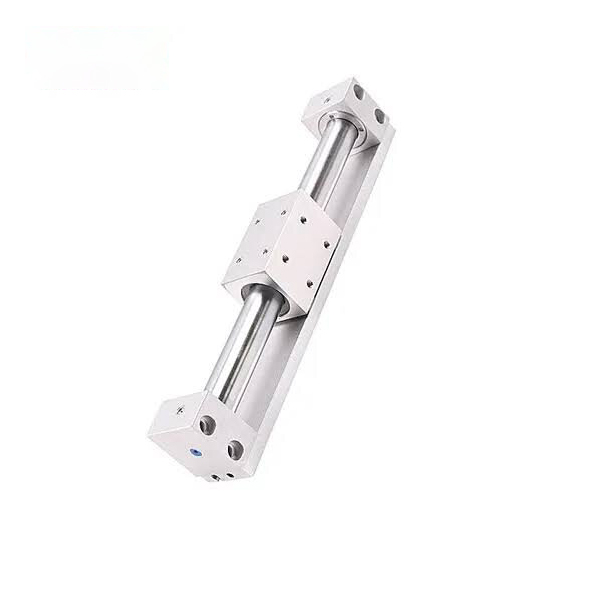

• CY3B 기본형 미니멀리스트 구조: 매끄러운 실린더 배럴에는 고정된 장착 표면이 없으며 고정을 위해 양단 지지 브래킷이 필요합니다. 슬라이드 테이블에는 가이드 구조가 내장되어 있지 않으므로 편심 하중 및 자기 분리 실패를 방지하기 위해 외부 선형 가이드 또는 가이드 로드가 필수입니다.

• 표준 고무 버퍼 및 고속 옵션 사양: 내장된 듀얼 엔드 고무 버퍼는 작동 충격을 흡수하고 작동 소음을 줄여 안정적인 기존 순환 작동을 제공합니다. 옵션 X160 고속 사양은 1500mm/s의 최대 작동 속도를 지원하여 고주파수 빠르게 움직이는 작업 조건에 적응합니다.

• 편리한 마그네틱 스위치 설치: 실린더 본체 양쪽에 사전 예약된 스위치 홈이 D-M9 시리즈 자기 스위치와 호환되어 스트로크 위치 지정을 위한 유연하고 정확한 실시간 위치 피드백을 실현합니다.

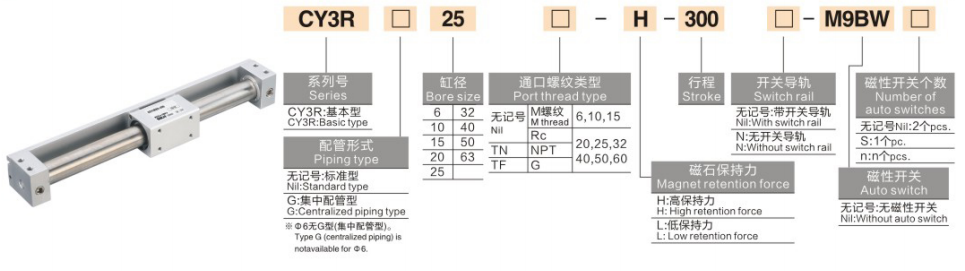

완전한 모델 코딩 규칙

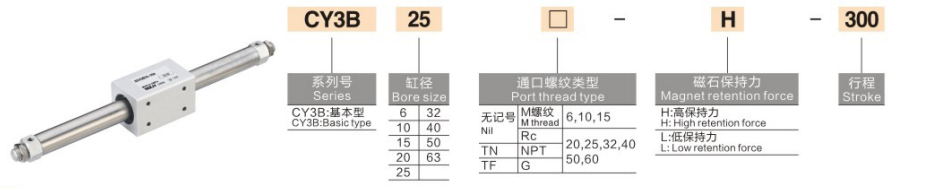

1. 모델 예: CY3B20-500 | CY3B40-800-M9PL

2.표준 주문 참고 예

• CY3B20-500: 내경 20mm, 스트로크 500mm, 자기 스위치 없는 기본형

• CY3B40-800-M9PL: 40mm 보어, 800mm 스트로크, 자기 위치 스위치가 있는 기본 유형

핵심기술사양(20℃ 표준조건)

1 기본 일반 사양

• 작동 모드: 복동식 마그네틱 커플링 비접촉식 전송

• 작동유체: 압축공기(오일프리 작동기준)

• 주변 온도: 5~60℃ (동결되지 않는 환경)

• 작동 압력 범위: 0.12~0.7MPa; 보증 압력: 1.0MPa

• 작동 속도: 50~500mm/s(표준); 최대 1500mm/s (옵션 X160 고속 사양)

• 버퍼 모드: 표준 듀얼 엔드 고무 버퍼

• 자기 유지력: 19.6~2450N (내경에 따라 증가)

2 핵심 성능 매개변수 차트(@0.5MPa)

핵심 구성 및 선택 지침

1 하중 및 추력에 따른 내경 선택

• Ø6~Ø15(초경부하): 2.5kg 이하의 하중에 적합하며, 전자 및 의료 장비의 소형 부품의 단행정 정밀 이송 전용입니다.

• Ø20~Ø32(일반경하중): 4~10kg의 경하중에 적합하며, 일반 자동화 생산라인의 기존 장행정 밀고 당기기(1000mm 이하)에 이상적입니다.

• Ø40~Ø63(중간부하): 16~40kg의 중간 하중 시나리오에 적용 가능하며, 식품 및 포장 산업의 무거운 장행정 핸들링과 고주파 주기 작업에 적합합니다.

2 스트로크 및 가이드 시스템 선택

• 스트로크 범위: 표준 스트로크는 50~1000mm를 커버합니다. 특별한 장거리 주행 요구 사항을 충족하기 위해 최대 5000mm까지 확장된 초장 스트로크.

• 필수 외부 안내 설계: CY3B 기본형에는 가이드 구조가 내장되어 있지 않습니다. 하중을 지지하고 편심력 편차로 인한 자기 분리를 방지하려면 외부 선형 슬라이드 레일 또는 가이드 로드를 장착해야 합니다.

• 표준 고정 방법: 매달린 실린더 본체와 접촉 마찰이 없는 옵션인 2단 지지 브래킷으로 고정되어 안정적인 자기 커플링 작동을 보장합니다.

3 환경 및 기능 구성 선택

• 깨끗한 환경을 최우선으로: 누수, 무공해 설계로 식품, 의료, 전자 반도체 산업의 엄격한 무분진, 무균 작업 조건에 적합합니다.

• 고속 작업 조건 업그레이드: 옵션인 X160 고속 사양(최대 1500mm/s)을 선택하고 외부 유압 버퍼를 장착하여 고속 충격을 제거하고 안정적인 작동을 보장합니다.

• 정밀 위치 피드백: D-M9 시리즈 자기 스위치를 장착하여 2점 또는 다점의 정확한 스트로크 위치 지정 및 신호 피드백을 실현합니다.

CY3B 대 CY3R | 모델 차이 비교

일반적인 산업 응용 시나리오

• 클린룸 자재 이송: 누수가 없고 먼지가 없는 마그네틱 커플링 구조는 깨끗한 환경을 오염시키지 않고 전자, 반도체, 의료 먼지가 없는 작업장에서 장거리 자재 취급에 이상적입니다.

• 식품 및 음료 포장 라인: 표면이 쉽게 청소되는 녹 방지 스테인리스 스틸 실린더 배럴은 위생적인 ​​생산 표준에 적합하며 식품 가공 장비의 경중간 작업물의 긴 스트로크 변위에 적합합니다.

• 장비 도어 및 커버 구동: 로드 확장이 없는 설계로 외부 공간이 절약되며, 자동화 장비 보호 도어 및 차폐 커버의 컴팩트한 롱스트로크 개폐 구동에 완벽하게 적용됩니다.

• 롱 스트로크 정밀 포지셔닝 플랫폼: 외부 고정밀 가이드 레일과 협력하여 안정적인 반복 위치 결정 정확도를 달성하며, 1~2m 장거리 정밀 위치 결정 및 조립 라인의 순환 운반에 적합합니다.

• 타이로드 실린더의 공간 절약형 교체: 긴 스트로크(>500mm) 시나리오에서 기존 타이로드 실린더의 공간 점유 문제를 해결하여 컴팩트한 장비 설계를 위해 전체 장비 설치 공간을 50% 줄입니다.

3단계 빠른 선택 가이드

1. 내경 확인: 안전율 ≥2인 부하 중량을 기준으로 필요한 추력을 계산합니다. 권장 규칙: 2.5kg 이하 → 15; 4~10kg → Φ32; 16~40kg → Φ63.

2. 스트로크 사양 확인: 기존 요구 사항에 따라 표준 50~1000mm 스트로크를 선택합니다. 최대 5000mm의 초장 스트로크에 대한 확장 사양을 선택하십시오.

3. 기능적 구성 일치: 깨끗하고 무공해 작업환경을 우선적으로 선정합니다. 빠른 작동을 위해 X160 고속 사양 + 유압 버퍼로 업그레이드; 실시간 위치 감지를 위해 D-M9 시리즈 자기 스위치를 추가합니다.

한 문장 요약

     SOLH CY3 시리즈 자기 커플링 로드리스 실린더는 업그레이드된 CY1 클린 등급 오일 프리 액추에이터로, 누출 없음, 5000mm 초장 스트로크, 낮은 시동 압력 및 이중 장착 유형을 특징으로 하며 경중 부하 청정 자동화 장비를 위한 최적의 공간 절약형 장 스트로크 선형 구동 솔루션 역할을 합니다.
