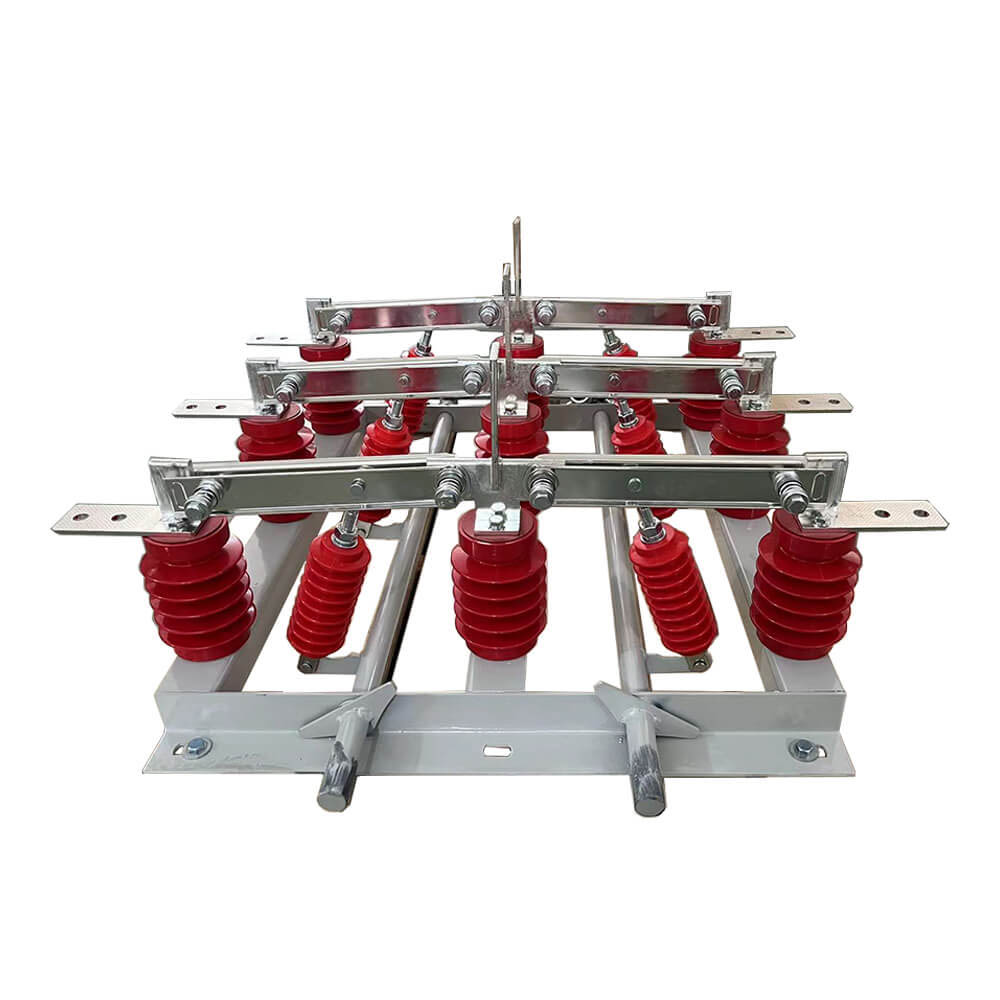

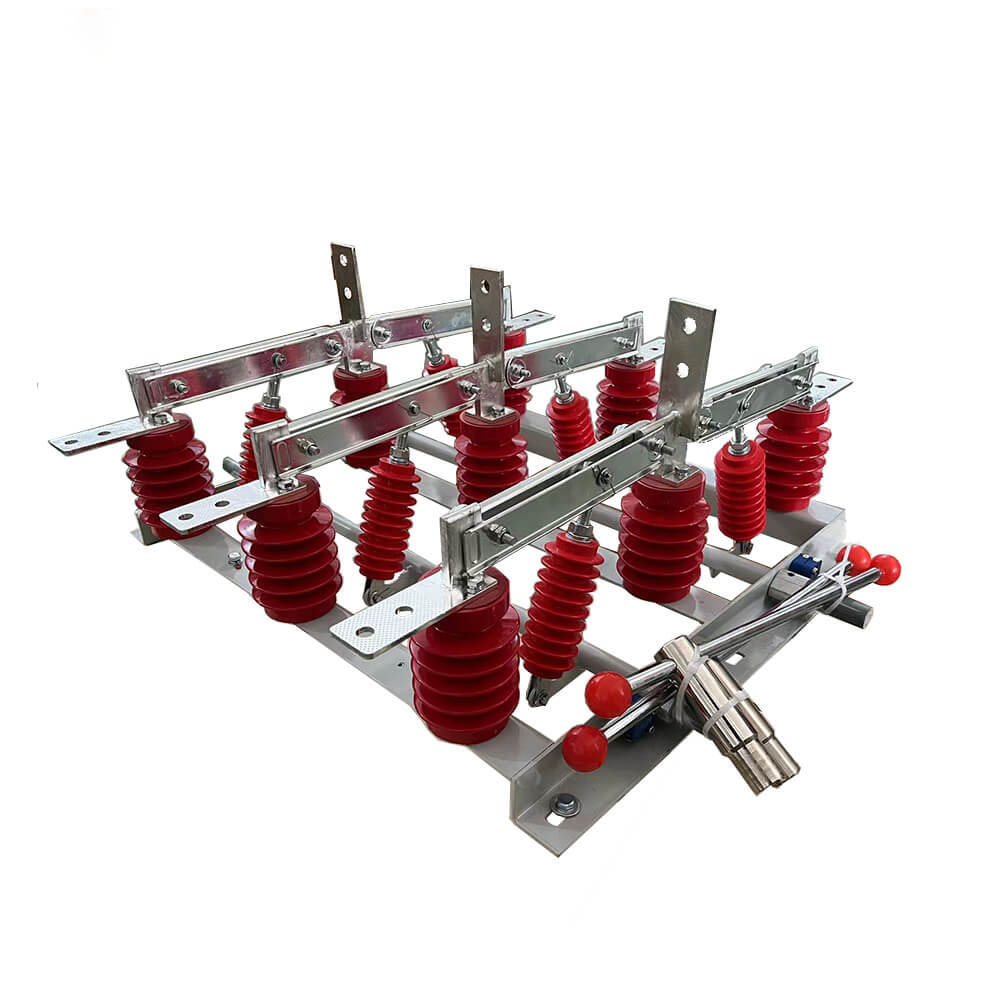

GN19-12/400, 630, 1000, 1250 유형 차단 스위치의 전도성 부분은 각 단계에 대해 2 개의 기둥 절연체에 의해베이스에 고정됩니다. (GN19-12C/400, 630, 1000, 1250 유형에는 하나의 기둥 절연체와 1 개의 도자기 케이싱 절연체가 있습니다.) 3 상는 병렬로 설치되며 전도성 부분은 접촉 나이프 및 접촉 홀더 (또는 전도성로드)의 정적 접촉으로 구성됩니다. 접촉 나이프의 각 단계는 타이 절연체, 타이 절연체의 중간에 연결되며 연결된 스핀들 바닥에 설치됩니다. 스핀들은 핸들을 통해 커넥팅로드 (사용자 제공) 및 CS6-1 유형의 이동 메커니즘에 연결됩니다. 연결 접촉 나이프는 2 개의 슬롯 형 구리 플레이트로 구성되어 있으며, 접촉 나이프의 열 소산 영역을 증가시켜 바닥 온도를 낮추는 것뿐만 아니라 접촉 나이프의 기계적 강도를 향상시켜 스위치의 동적 안정성이 향상됩니다. 접촉 나이프의 한쪽 끝은 접점 블록 (또는 전도성 막대에)에 볼트 (Shaw의 자동차)에 장착됩니다. 자석 잠금 플레이트의 설치와 접촉하는 GN19-12/1000, 1250, 자기 잠금 플레이트의 목적은 큰 단락이 큰 단락으로 전류가 전류가 | 끌어 당김. GN19-12/400, 630 분리 스위치는 전류를 통해 작은 제한이 있으므로 자기 잠금 플레이트를 추가 할 필요가 없습니다.

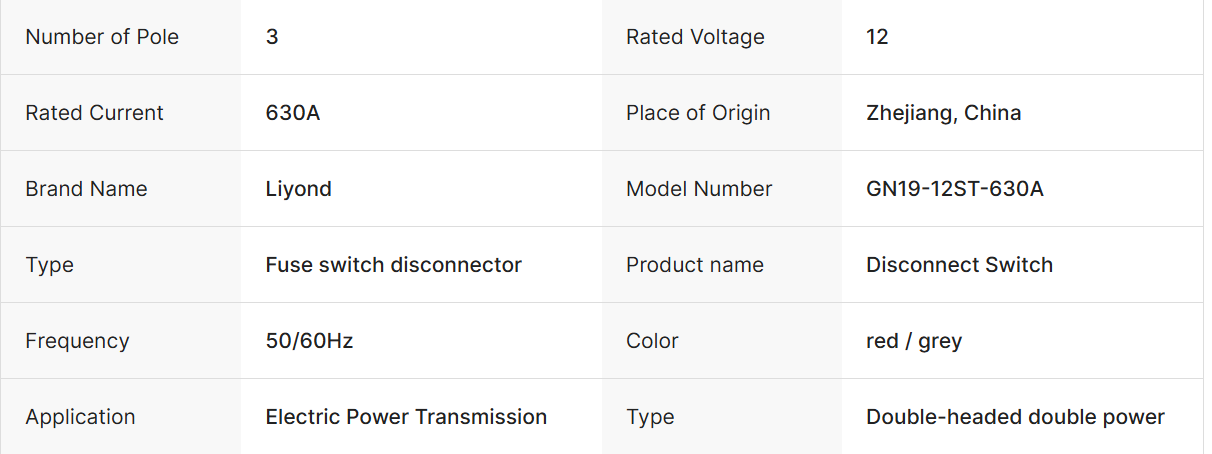

| 모델 |
정격 전압 (KV) |
정격 전류 (에이) |
단시간 견해 전류 등급 ( / 4S) |
정격 피크 견해 전류 (그만큼) |
|
GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
2. 고도는 1000m 이하입니다
3. 상대 습도 : 일일 평균은 95%를 넘지 않으며 월 평균은 90%를 넘지 않습니다.
4. 수증기 압력 : 일일 평균은 2.2 × 10-3MPA를 초과하지 않으며 월 평균은 1.8 × 10-3MPA를 초과하지 않습니다.
5. 주변 공기에는 부식성 또는 가연성 가스, 수증기 및 기타 명백한 오염이 없어야합니다.
6. 규칙적이고 폭력적인 진동이 없습니다.
참고 : 위의 조건과 일치하지 않는 경우 문제를 해결하려면 제조업체와 문의하십시오.
● OEM & ODM 수락 : 예
● 인증서 : CE, 테스트 보고서
● 생산 시간 : 7 ~ 12 영업일
● 보증 기간 : 12 개월
● 배달 시간 : 15 일
●이 스위치를 주문할 때 모델 사양, 정격 전압, 정격 현재 및 기타 기술 데이터를 표시하십시오.
● 특별한 요구 사항이있는 경우이를 해결하기 위해 협상 할 수 있습니다.
