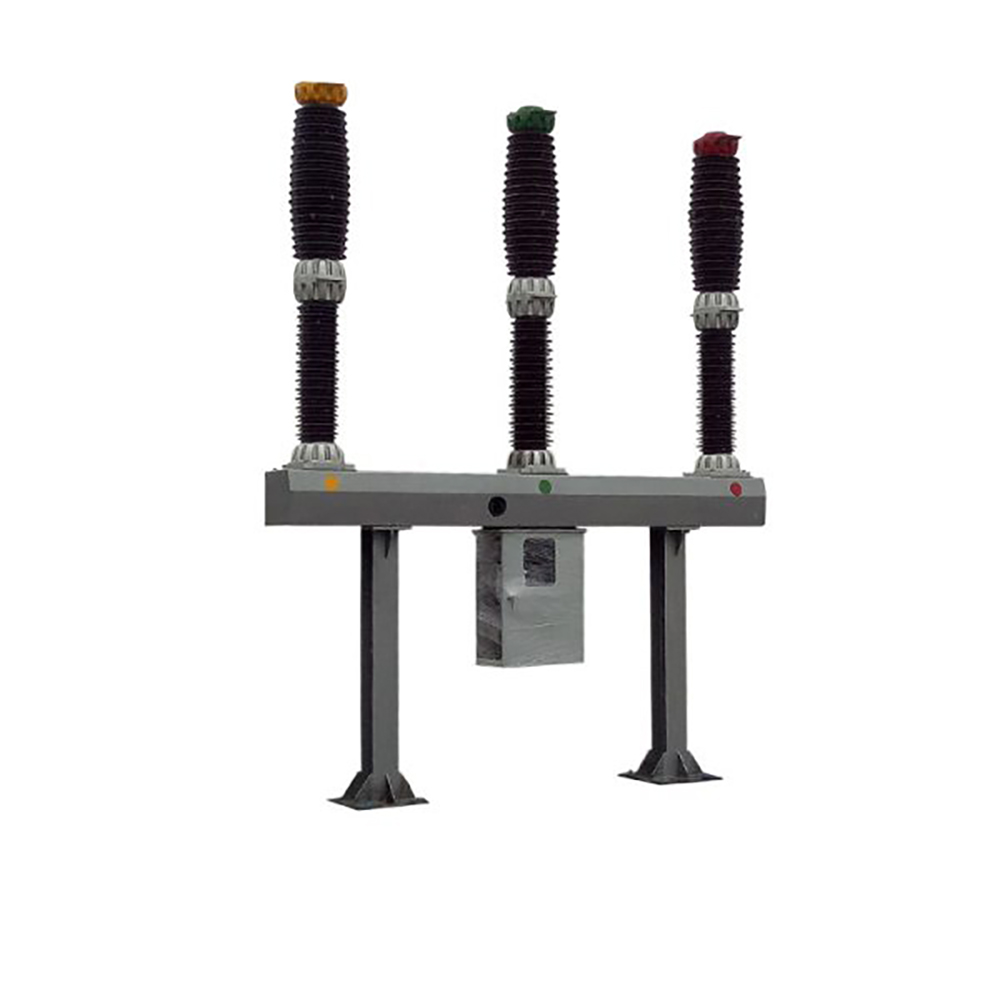

LW36-126 110KV 126KV 실외 SF6 회로 차단기

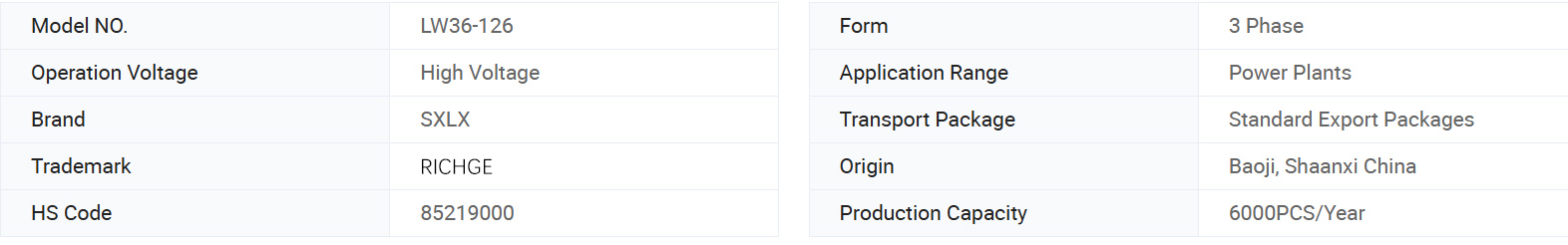

Model:LW36-126

LW-126 타입 실외 고전압 교대 전류 황 6 헥사 플루오 라이드 회로 차단기 (이하 회로 차단기라고 함)는 3 개의 기둥 AC를 갖는 일종의 실외 고전압 스위치 기어 장비입니다. 정격 전류 및 결함 전류, 커패시터 뱅크 및 스위칭 회로의 분리 및 조합에 사용할 수 있으며 전송 라인 및 장비의 제어 및 보호를 실현하여 자주 발생하는 작동에 적합합니다. 회로 차단기는 CT20 유형 스프링 작동 메커니즘에 적합합니다. LW36-126 3150-40 자체 강화 된 AC 고전압 황 6 헥사 플루오 라이드 회로 차단기는 실외 제품이며, 2, OOO 미터를 초과하지 않는 고도에 적합합니다 (제품은 3, OOO 미터 이상의 고도에 맞게 설계 될 수 있음). 오염 수준이 높지 않은 영역에서 최대 126kV 인 AC 50Hz 전력망에서 레벨 IV보다 높지 않은 경우 전력 제어 및 보호를 위해서는 정격 전류, 결함 전류 또는 변환 라인을 차단하는 데 사용됩니다. 이 제품은 SF6 가스를 아크 소화 및 절연 매체로 사용하고 세계에서 가장 고급 셀프 에너지 아크 소화 기술을 채택하며 새로운 스프링 작동 메커니즘이 장착되어 있습니다. 그것은 긴 전기 수명, 낮은 운영 전력, 저음 및 높은 신뢰성의 특성을 가지고 있습니다. 간단한 구조, 작은 크기 및 긴 유지 보수주기를 통해 현재 유유 및 대용량 전력 장비의 현재 공정에서 동일한 유형의 수입 제품을 완전히 대체 할 수 있습니다.

문의 보내기

제품 설명

LW36-126 110KV 126KV 실외 SF6 회로 차단기

LW36-126/145는 자체 블래스트 아크 멸종 기술을 갖춘 SF6 라이브 탱크 회로 차단기를 포함한 결합 된 장치입니다. 회로 차단기는 단일 또는 3 개의 극 작동에 사용할 수 있으며, 정격 전류, 결함 전류를 차단하거나 전력 시스템의 제어 및 보호를 실현하는 데 사용됩니다. 정기적 인 작동이 가능하며 연결 회로 차단기로도 사용할 수 있습니다. 새로운 스프링 작동 메커니즘은 높은 신뢰성과 안전을 보장합니다.

LW36-126/3150-40 자체 향상 고전압 SF6 회로 차단기는 고전압 AC 시스템을 위해 설계된 실외 회로 차단기입니다. 최대 145kV의 최대 전압과 50Hz의 정격 주파수를 가진 전기 그리드에 사용하기에 이상적입니다. 이 회로 차단기는 정격 전류, 결함 전류 또는 회로를 전환하는 데 사용되며 전력 시스템에 필수 제어 및 보호 기능을 제공합니다. 네트워크 상호 연결에서 링크 차단기로 사용하기에도 적합합니다.

이 제품은 SF6 가스를 아크 소화 및 절연 매체로 사용합니다. 최신 자체 확대 된 아크 소화 기술이 장착되어 있으며 새로운 스프링 운영 메커니즘이 특징입니다. LW36-126/3150-40은 긴 전기 수명, 낮은 운영 노력, 저음 및 높은 신뢰성을 제공하여 고산 영역 또는 132kV 전력 시스템에서 가장 안정적인 선택입니다. 또한 동일한 유형의 수입 제품을 대체 할 수도 있습니다.

구조적 특징

회로 차단기는 3 상 도자기 열 단일 브레이크 구조를 채택합니다. 3 단계에는 스프링 작동 메커니즘이 장착되어 있으며, 중앙에 정렬되고 3 상 작동되는 스프링 작동 메커니즘이 장착되어 있으므로 외관은 새롭고 절묘합니다. 회로 차단기는 SF6 가스를 절연 및 아크 소화 매체로 사용합니다. 작동하는 동안, 회로 차단기의 3 극 SF6 가스가 연결되고, 포인터 유형 밀도 릴레이가 압력 및 밀도 진행을 모니터링하는 데 사용됩니다. 자기 에너지 아크 소화 원리 및 회로 차단기 이동 시스템의 최적화 된 설계로 인해 기계적 효율이 효과적으로 개선되고 작동 작업이 최소화된다;

탁월한 파괴 성능과 긴 전기 수명;

장착 프레임과 지지대는 전체적으로 구부러진 고품질 강판으로 만들어집니다. 표면 처리는 핫 다프 아연 도금 공정을 채택합니다. 모든 노출 된 패스너는 고강도 재료와 핫 다프 아연 도금 또는 스테인레스 스틸 표준 부품으로 만들어집니다. 메커니즘 박스 쉘은 스테인레스 스틸로 만들어 졌으므로 제품은 부식성이 우수합니다. 높은 기계적 신뢰성과 자주 작동 할 수 있습니다.

황 6 헥사 플루오 라이드 가스의 고유 한 절연 강도 및 회로 차단기의 최적 접촉 운동으로 인해, 회로 차단기는 통치없이 용량 성 전류를 파괴한다; 외부 절연 레벨이 높고, 외부 절연은 크리히 지 거리가 크게 설계되었으며, 크리히 지 비율은 ≥31mm/kv이며, 먼지 저항 성능이 우수합니다. 또한 가혹한 환경에서도 안전하게 작동 할 수 있습니다.

강력한 전류 운반 용량 : 온도 상승 테스트는 3150a의 정격 전류의 1.2 배, 즉 3780a에 따라 수행되며 각 지점에서 온도 상승에 여전히 큰 마진이 있습니다.

제품의 전반적인 외관은 작고 현장 설치 및 시운전이 편리하며 유지 보수 워크로드는 적습니다.

응용 프로그램 :

전력망 보호 : 보호 및 제어를 위해 132kV 이상의 전압 전력망에 널리 사용됩니다.

전환 작업 : 회로 스위칭 및 전원 시스템 상호 연결의 링크 차단기에 적합합니다.

고도의 사용 : 강력한 설계 및 고급 기술로 인해 고도 영역에서 사용하기에 이상적입니다.

사용을위한 환경 조건

사용하기위한 정상적인 환경 조건 다음 요구 사항을 충족합니다.

a) 주변 공기 온도 -25 ℃ (-40 ℃) ~ +40 ℃;

b) 고도 ≤2500m (2000m);

c) 풍속 ≤34m/s;

d) 일일 온도 차이 ≤25 ℃;
