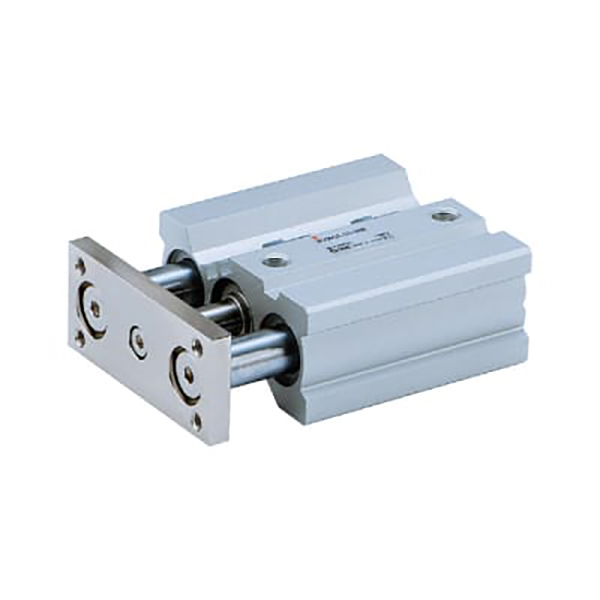

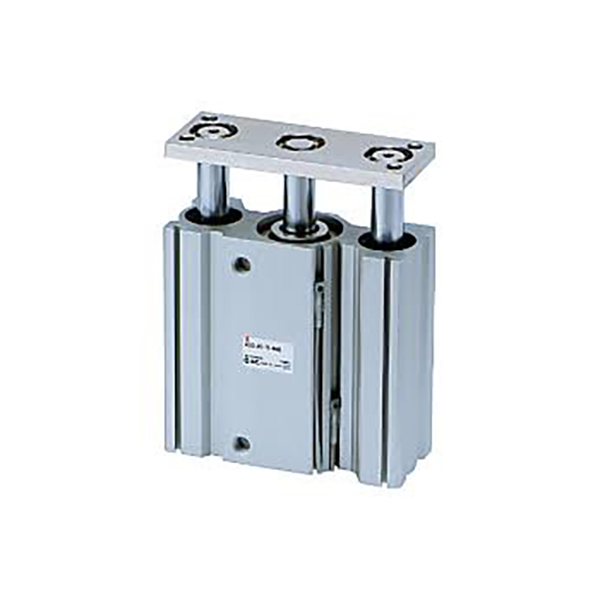

MGQ 시리즈 소형 가이드 로드 실린더

MGQ 시리즈 박형 컴팩트 가이드 로드 실린더 | 고강성 회전방지 공압실린더

브랜드: Richge Technology의 SOLH

제품개요 및 핵심구조적 특징

     SOLH MGQ 시리즈는 공간이 제한된 자동화 스테이션을 위해 설계된 얇은 통합 가이드 로드 실린더입니다. 초박형 일체형 가이드 로드 구조를 채택하여 뛰어난 횡하중 저항과 고정밀 회전 방지 성능을 발휘합니다. Ø12mm에서 Ø100mm까지의 전체 보어 범위를 포괄하는 이 시리즈는 MGQM 슬라이드 베어링과 MGQL 볼 베어링의 두 가지 코어 베어링 구성을 제공합니다. 이는 컴팩트한 설치, 견고한 가이드 및 제로 편향 작동이 필요한 정밀한 밀기, 리프팅, 공작물 정지 및 위치 지정 시나리오에 널리 적용됩니다.

주요 구조적 장점

• 초박형 통합 본체: 가이드 로드와 실린더 본체를 일체형으로 성형하여 기존 가이드 로드 실린더 대비 전체 두께를 50% 절감하였습니다. 매우 컴팩트한 장비 설계와 공간이 제한된 설치 레이아웃을 위한 최적의 선택입니다.

• 듀얼 가이드 고강성 구조: 대칭형 듀얼 가이드로드 지지대를 적용하여 횡하중 저항력을 대폭 향상시켰으며, 측면 하중 용량은 일반 스토퍼 실린더의 2배 이상입니다. 편심 하중 및 충격 작업 조건에 적응하여 굽힘 및 비틀림에 효과적으로 저항합니다.

• 동급 최고의 회전 방지 정확도: MGQL 볼 베어링 타입은 ±0.04°~±0.08°의 매우 높은 비회전 정도를 실현합니다. MGQM 슬라이드 베어링 유형은 ±0.05°~±0.10°의 안정적인 위치 정확도를 제공하여 다양한 정밀 위치 요구 사항을 충족합니다.

• 전체 시나리오를 위한 이중 베어링 구성: 고하중, 먼지가 많은 열악한 환경에 적합한 슬라이드 베어링(MGQM)을 저렴한 비용으로 제공합니다. 매우 부드러운 저마찰 움직임과 고주파수 정밀 사이클링을 위한 볼 베어링(MGQL)입니다.

• 표준 프리미엄 구성: 마그네틱 스위치 호환성을 위한 내장 마그네틱 링, 안정적인 작동을 위한 듀얼 엔드 고무 버퍼, 오일 프리 유지보수가 필요 없는 설계로 깨끗한 산업 환경에 적합합니다.

• 전체 표준 사양: 대부분의 중대형 부하 자동화 주행 시나리오를 포괄하는 25mm ~ 250mm 표준 스트로크 범위의 Φ12mm ~ Φ100mm의 전체 보어 크기.

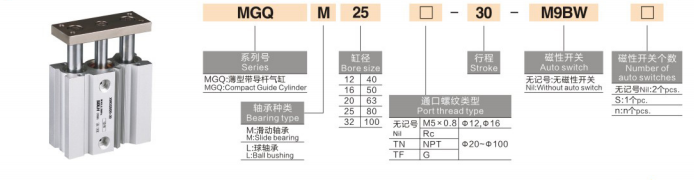

완전한 모델 명명 규칙

모델 예: MGQM32-50-M9BW-XB6

표준 주문 참조 예

• MGQM25-30: 내경 25mm, 스트로크 30mm, 슬라이드 베어링 표준형

• MGQL40-75-2M9B: 40mm 보어, 75mm 스트로크, 이중 자기 스위치가 있는 볼 베어링 유형

• MGQM50-100-XB6: 내경 50mm, 스트로크 100mm, 내열성 슬라이드 베어링 모델

표준 핵심 기술 매개변수

(표준시험조건 : 상온 20℃, 정격압력 0.5MPa)

1. 일반 성능 매개변수

• 작동 압력 범위: 0.12~1.0MPa(Φ12/16); 0.1~1.0MPa(Φ20~100)

• 주변 온도: -10℃~60℃(얼음이 없는 기존 환경); -10℃~150℃(XB6 고온 버전)

• 피스톤 작동 속도: 50~500mm/s(Φ12~63); 50~400mm/s(Φ80/100 대구경)

• 버퍼 모드: 표준 듀얼 엔드 고무 버퍼; 큰 충격을 받는 작업 조건을 위한 옵션 에어 쿠션 버퍼

• 윤활 모드: 오일을 사용하지 않고 유지보수가 필요 없으며 깨끗한 작업장에 적합합니다.

2. 이론 추력 데이터(@0.5MPa, 단위: N)

3. 제품 중량 데이터(50mm 스트로크, 단위: kg)

MGQM과 MGQL 핵심 선택 비교

장착 방법 및 일반적인 적용 시나리오

1. 유연한 멀티 마운트 디자인

• 직접 본체 장착: 직접 고정을 위해 상단, 하단 및 측면에 나사 구멍이 마련되어 있습니다. Ø32mm 이상의 모델에는 전방향 자기 스위치 설치를 위한 4면 스위치 홈이 있어 빠른 조립 및 유지 관리가 가능합니다.

• 선택적 보조 장착: 플랜지(F) 및 풋 브라켓(L) 액세서리를 사용할 수 있으며, 수평 및 수직 멀티 앵글 레이아웃을 지원하여 다양한 장비 구조 설계에 적응할 수 있습니다.

2. 핵심 산업 응용

• 컨베이어 라인 자동화: 공작물 정지, 팔레트 위치 지정 및 자재 리프팅; 강력한 내충격성은 고속 이송 및 리미팅 중에 공작물 오프셋을 방지합니다.

• 3C 전자정밀가공: PCB 핀 배출, 단자 압착 위치 지정 및 가벼운 공작물 이동; 높은 회전 방지 정확도로 편향이 없는 정밀 조립이 보장됩니다.

• 포장기계: 재료 배플 구동, 사일로 게이트 전환 및 단거리 재료 푸시; 초박형 본체는 컴팩트한 포장 장비 레이아웃에 완벽하게 적응합니다.

• 일반 산업 자동화: 지그 리프팅, 부품 배출 및 편심 하중 구동; 기존의 별도 실린더 + 가이드 로드 조합을 대체하여 장비 구조를 단순화하고 비용을 절감합니다.

MGQ vs MGP vs MGG 시리즈 종합 비교

3단계 빠른 선택 가이드

1. 보어 크기 선택: 실제 하중을 기준으로 필요한 추력을 계산합니다. 이론적 추력 ≥ 실제 하중 × 1.5로 보어 크기를 선택하고 과부하를 피하기 위해 50% 안전 여유를 확보하십시오.

2. 베어링 유형 선택: 고하중, 먼지가 많고 편심한 작업 조건에는 MGQM 슬라이드 베어링을 선택하십시오. 고정밀 포지셔닝과 고주파 순환 모션을 위해서는 MGQL 볼 베어링을 선택하십시오.

3. 기능 구성 선택

￮ 위치 감지 요구 사항: M9B/M9BW 자기 스위치 장착(보어 ≥32mm의 경우 4면 설치 가능)

￮ 고온 환경: -XB6 고온 내성 옵션 선택(최대 150℃)

￮ 고충격 작동: 옵션 에어 쿠션 버퍼로 업그레이드(고무 버퍼 표준)

한 문장 요약

     SOLH MGQ 시리즈 초박형 고강성 가이드 로드 실린더는 공간 절약형 설계, 강력한 측면 하중 용량 및 매우 높은 회전 방지 정확도를 통합하여 작고 정확하며 견고한 자동화 정지, 리프팅 및 푸시 스테이션을 위한 비용 효율적이고 안정성이 높은 선형 구동 솔루션을 제공합니다.
