MHL2 시리즈 평행형 에어그리퍼:와이드형

SOLH MHL2 랙 앤 피니언 광폭 스트로크 평행 공압 그리퍼는 일치하는 SMC 모델과 완전히 상호 교환 가능합니다. 랙 앤 피니언 변속기는 동기식 조 이동을 보장하여 높은 강성과 강력한 클램핑력을 제공하며 외부 클램핑과 내부 확장 그립 모두에 적합합니다. 보어 크기는 순전히 복동형 설계로 10/16/20/25/32/40mm를 포괄합니다. 각 보어는 D 짧은, D1 중간, D2 긴 세 가지 스트로크 변형을 제공하며 반복 위치 정확도는 ±0.1mm입니다. 먼지 와이퍼 씰이 내장되어 공작 기계 작업장과 같이 먼지가 많은 열악한 환경에서도 안정적인 작동이 가능합니다. 4면 센서 홈은 유연한 다중 방향 설치를 지원합니다. 크기 10~25는 표준 M5 포트를 채택하고, 32/40은 옵션 G/NPT 내보내기 스레드를 지원합니다. 조 오버행이 확장되면 효과적인 클램핑력이 감소합니다. 하중 계산 중에는 안전계수 ≥1.5가 필요합니다. 시트 재료, 트레이 및 무거운 공작물 처리, 공작 기계 로딩/언로딩 및 대형 부품 그리핑을 위한 포장 자동화에 널리 사용됩니다.

문의 보내기

제품 설명

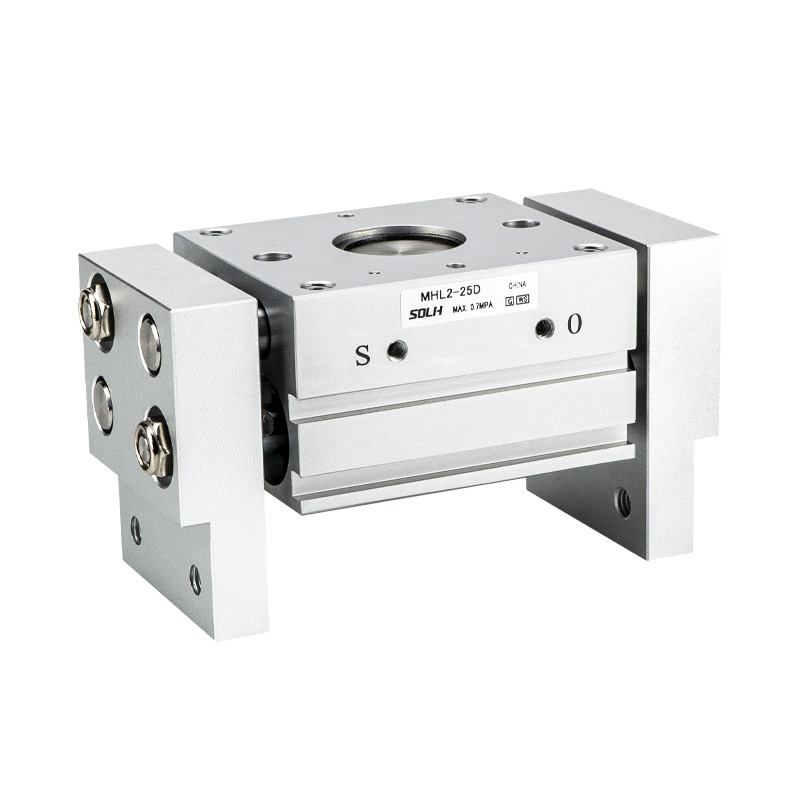

MHL2 시리즈 넓은 개방형 평행 공압 그리퍼

브랜드: Richge Technology의 SOLH

제품개요

SOLH MHL2 시리즈는 와이드 스트로크 랙 앤 피니언 동기식 평행 그리퍼입니다. 핵심 장점: 강력한 클램핑력, 매우 넓은 개방 이동 거리, 높은 구조적 강성 및 다양한 장착 옵션. 무겁고 큰 공작물 운송, 넓은 크기의 부품 그립 및 고하중 평행 클램핑에 적합합니다. 자동화된 로딩/언로딩, 공작 기계 고정 장치 및 포장 기계에 널리 채택됩니다.

핵심 구조 및 작동 원리

-- 전송: 랙 앤 피니언 메커니즘은 오프셋 없이 동기식 턱 움직임을 보장합니다. 듀얼 피스톤 레이아웃은 컴팩트한 외형 내에서 강력한 클램핑력을 제공합니다.

-- 건축: 알루미늄 합금 몸, 스테인리스 조, 붙박이 자석 반지. 모든 회전 샤프트는 오일 함침 수지 베어링과 통합된 먼지 와이퍼 씰, 우수한 먼지 저항 및 연장된 서비스 수명을 채택합니다.

-- 작동 모드: 복동(D)만 가능, 단동형 변형 없음. 부드러운 속도 제어를 위한 조절 가능한 스로틀이 내장되어 있습니다. 유연한 위치 감지 레이아웃을 위한 4개의 자기 스위치 장착 슬롯.

-- 스트로크 선택: 보어당 3개의 표준 스트로크: D(Short) / D1(Medium) / D2(Long), 다양한 공작물 폭에 대한 외경 클램핑 및 내경 그립과 호환됩니다.

-- 위치 정확도: 반복 위치 정확도 ±0.1mm, 무거운 하중 조건에서 안정적인 클램핑 성능.

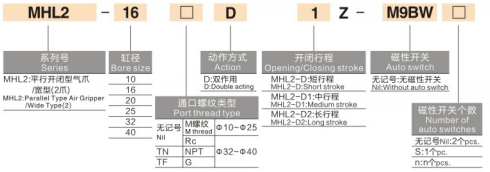

완전한 모델 코딩 규칙

1. 모델 예: MHL2-32D2-TF-M9BW

분절	암호	설명
1	MHL2	시리즈: 넓은 개방형 평행 공압 그리퍼
2	32	보어 크기: 10,16,20,25,32,40mm(소형, 중형 및 고하중을 모두 수용)
3	D/D1/D2	스트로크 등급D = 짧은 스트로크D1 = 중간 스트로크D2 = 긴 스트로크
4	테네시/TF	포트 스레드 사양TN = NPT 스레드; TF = G 나사(ø32/40의 경우 특수)ø10~25 기본 M 미터 나사
5	-M9BW	마그네틱 스위치 모델M9B(NPN) / M9N(PNP) / M9PW=1m 케이블 / L=3m / Z=5m
6	맞춤 접미사	-X28: 조정 가능한 닫힌 너비-X53: EPDM 씰링-X79: 식품 등급 윤활제 및 기타 맞춤형 옵션

2. 표준주문 참고사항

MHL2-40D2-TF-M9BL 보어 40, 롱 스트로크 D2, G 스레드 포트, 자석 내장, 3m 케이블이 있는 M9B 스위치.

유니버설 코어 기술 사양

매개변수 항목	표준사양
턱 구성	2개의 조, 평행한 선형 개폐
작동 모드	복동만 가능
작동 압력	ø10~25: 0.15~0.6MPa ø32~40: 0.1~0.6MPa (권장:0.5MPa)
보증 압력	1.0MPa
주변 온도	-10 ~ 60℃ (배관 내부 결빙 없음)
반복 위치 정확도	±0.1mm
최대 작동 주파수	보어 및 스트로크 증가에 따라 감소ø10D ≒ 60 cpm; ø40D2 ≒ 20cpm
공기 포트 스레드	ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT 옵션)
매끄럽게 하기	오일 프리 작동; 요청 시 식품 등급/고온 그리스 제공 가능
자기 스위치 마운트	4개의 장착 슬롯, 1~2개의 자기 스위치 지원
장착 방법	본체 탭 구멍 / 측면 장착 / 축 장착 / 관통 구멍, 다중 방향 호환

스트로크 및 체결력 참고표(0.5MPa, 표준 체결점)

보어(mm)	기준 클램프 거리(mm)	클램핑력(N)	모델 코드 D/D1/D2	편측 스트로크(mm)	총 개방 범위(mm)	순중량(g)
10	40	14	MHL2-10D/D1/D2	20/40/60	20/40/60	280/345/425
16	40	45	MHL2-16D/D1/D2	80년 30월 60일	80년 30월 60일	585/795/935
20	40	74	MHL2-20D/D1/D2	40/80/100	40/80/100	1025/1495/1690
25	40	131	MHL2-25D/D1/D2	50/100/120	50/100/120	1840/1850/2775
32	80	228	MHL2-32D/D1/D2	70/120/160	70/120/160	2905/3275/3820
40	80	396	MHL2-40D/D1/D2	100/160/200	100/160/200	5270/6830/7905

⚠️ 참고: 기준 클램프 거리: ø10~25의 경우 40mm; ø32~40의 경우 80mm. 조 확장이 증가하면 효과적인 클램핑력이 감소합니다. 부하 검증 시 안전 계수 ≥1.5를 예약해야 합니다.

MHL2에 대한 선호 애플리케이션 시나리오

-- 무거운 파이프, 플레이트 및 재료 트레이와 같이 강력한 클램핑력과 넓은 개방 스트로크가 필요한 무겁고 대형 작업물

-- 유연한 다방향 장착 레이아웃으로 편향 없는 동기식 평행 이동을 요구하는 애플리케이션

-- 먼지가 발생하기 쉬운 가혹한 작업 조건(공작 기계 로딩, 주조 부품 처리)으로 안정적인 먼지 방지와 긴 서비스 수명이 필요합니다.

-- 3행정 옵션을 통해 다양한 부품 크기와 호환되는 외경 클램핑과 내경 그립이 모두 필요한 시스템

주요 선택 및 적용 지침

-- 보어를 선택하기 전에 먼저 부하를 결정합니다. 공작물 무게, 조 확장 길이 및 안전 계수 ≥1.5를 기준으로 필요한 클램핑력을 계산한 다음 해당 보어 크기를 일치시킵니다.

-- 공작물 폭에 따라 스트로크를 선택하십시오. 우선 순위는 D(짧음) → D1(중) → D2(길음)이며, 과도한 스트로크를 피하십시오.

-- 위치 감지: 턱 열림/닫힘 피드백을 위한 D-M9□ 시리즈 자기 스위치(NPN/PNP/비접촉) 장착; 4개의 장착 슬롯으로 유연한 배치가 가능합니다.

-- 설치 및 포트 구성: ø10~25는 M5×0.8을 채택합니다. ø32~40은 TN/TF/NPT 나사가 있는 Rc1/8을 선택합니다. 설치 표면에 따라 탭형/통과형/측면 장착 베이스를 선택하세요.

-- 먼지 보호 및 유지 관리: 표준 통합 먼지 스크레이퍼. 먼지가 많은 환경을 위한 -X85/-X86 방진 맞춤형 버전을 추가하세요. 정기적으로 베어링과 씰링 링을 청소하십시오.

한 문장 요약

SOLH MHL2 랙 앤 피니언 와이드 스트로크 평행 공압 그리퍼는 3개 스트로크 옵션, 내장형 방진 구조 및 다방향 장착으로 강력한 클램핑력을 제공하며 외경 및 내경 그리핑과 호환되며 공작 기계 로딩, 플레이트 및 트레이 핸들링 및 포장 자동화 장비에 이상적인 고강도 그리퍼입니다.
