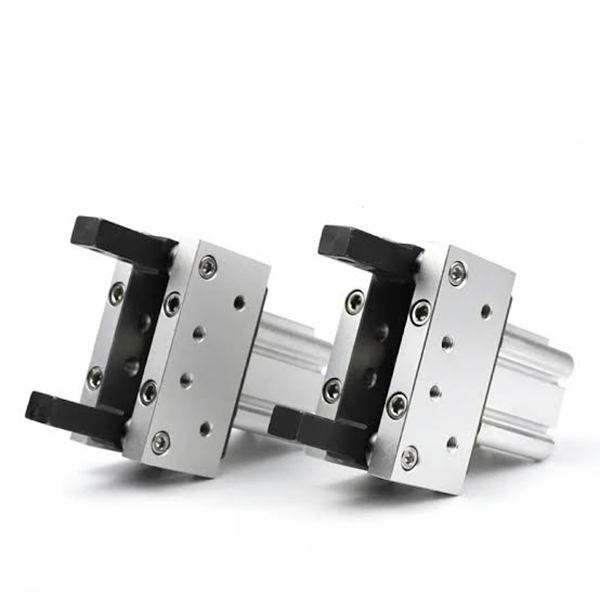

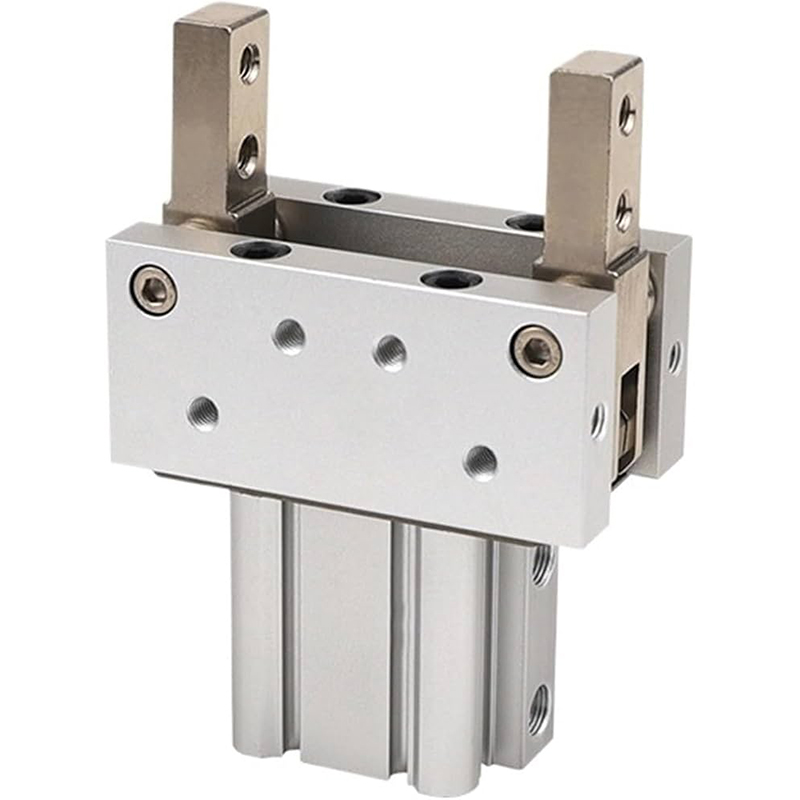

MHT2 시리즈 토글 조인트 헤비듀티 자동 잠금 공압 그리퍼

브랜드: Richge Technology의 SOLH

제품개요

     SOLH MHT2 시리즈는 토글 조인트 구동 2조 피벗 앵귤러 그리퍼입니다. 뛰어난 기능으로는 토글 자동 잠금 메커니즘, 전원 차단 유지 기능, 매우 높은 클램핑 토크 및 구조적 견고성이 높은 4면 센서 설치 슬롯이 있습니다.

     엄격한 낙하 방지 안전 요구 사항에 따라 무거운 공작물 클램핑, 운송 및 위치 지정에 최적화되었습니다. 고위험 자동화 스테이션에 선호되는 고하중 그리퍼입니다.

핵심 구조 및 디자인 특징

     -- 작동 원리: 토글 링크 힘 증폭 메커니즘과 결합된 실린더 푸시-풀. 조가 닫히면 토글이 사점 잠금 위치에 도달합니다. 조임력은 3~5배 증폭되며, 공기압 손실/에어 차단 시에도 80% 이상의 조임력을 지속적으로 유지할 수 있어 안정적인 안전 자동 잠금이 가능합니다.

     -- 본체 구성: 자기 링이 내장된 사각형의 경질 양극 처리된 알루미늄 하우징. 4개의 장착 홈(상단/하단/왼쪽/오른쪽)을 사용하면 센서 레이아웃에 대한 사각 없이 M9B/A93 시리즈 자기 스위치를 직접 조립할 수 있습니다.

     -- 작동 유형: 복동(D 표준 버전/DZ 업데이트 경량 버전). 닫힌 위치에서 조 잠금 장치; 실린더 추력은 개방 동작을 위해 조를 재설정합니다.

     - 재료 사양 : 경질 산화 알루미늄 실린더, 고강도 합금강 조, 내마모성 연결 어셈블리. 높은 강성, 긴 사용 수명 및 유지보수가 필요 없는 오일 프리 작동.

     -- 유연한 장착: 여러 개의 탭 장착 구멍이 축 방향, 세로 방향 및 수평 설치를 지원하며 콤팩트하고 제한된 장비 레이아웃에 적합합니다.

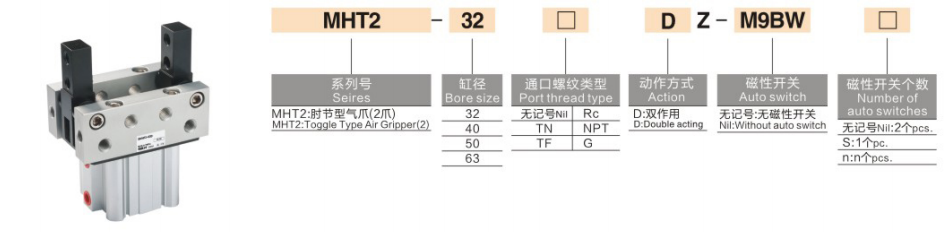

완전한 모델 코딩 규칙

 1. 모델 예: MHT2-50DZ-M9BW

  2. 표준주문 참고예

     -- MHT2-32D: 보어 32, 스위치가 없는 복동 표준 베이스 모델

     -- MHT2-63DZ-M9B: 보어 63, 업데이트된 경량 DZ 유형, 4면 센서 슬롯, M9B 자기 스위치 장착

유니버설 코어 기술 사양(0.5MPa 공급 압력)

핵심 경쟁 우위

  1. 강력한 자동 잠금 방지 낙하 방지 성능

     -- 토글 데드 포인트 잠금 설계는 공기 공급 차단 또는 압력 손실 후에도 ≥80%의 조임력을 유지합니다. 안전성이 높은 자동화 생산 라인에서 공작물 낙하 위험을 효과적으로 제거합니다.

  2. 중부하 작업을 위한 매우 높은 클램핑 토크

     -- Φ63 모델의 최대 토크는 106N·m에 달하며, 5~50kg의 무거운 작업물을 파지할 수 있으며, 동등한 보어 크기의 평행 그리퍼를 훨씬 능가합니다.

  3. 360° 유연한 센서 레이아웃

     -- 본체에 통합 가이드 레일이 없습니다. 자기 스위치는 4개의 표면에 장착되어 전방향 위치 감지를 실현할 수 있어 좁은 설치 공간에 적합합니다.

  4. 높은 강성과 긴 수명

     -- 합금강 조와 내마모성 연결 장치는 고주파 고하중 연속 작동에 적합한 500만 회 이상의 안정적인 사이클을 지원합니다.

장착 옵션 및 일반적인 적용 시나리오

  1. 장착 형태

     -- 축 방향 장착: 조립 라인 자재 이송을 위한 수평 푸시 앤 풀

     -- 경도 수직 설치: 역 위 & 아래 선적/내리기

     -- 측면 장착: 제한된 공간의 스테이션을 위한 측면 클램핑

  2. 일반적인 산업 응용 분야

     -- 자동차 부품: 그리핑 엔진 하우징, 기어박스 커버, 휠 허브

     -- 공작 기계 자동화: 중주조, 단조 부품 및 금형 처리

     -- 물류 운반: 금속 팔레트, 상자 및 배럴 자재 운송

     -- 안전 포지셔닝 스테이션: 오버헤드 낙하 방지 스테이션, 프레싱 장비용 안전 클램핑 고정구

선택 비교: MHT2 토글 그리퍼 VS MHZL2 VS MHL2

3단계 빠른 선택 가이드

  1. 공작물 질량에 따른 보어 선택

     -- 32 ≤ 5kg; 40 = 5~15kg; 50 = 15~30kg; 63 = 30~50kg. 최소 30%의 부하 안전 여유를 확보하십시오.

  2. 스윙 각도 확인

     -- 최대 개방 각도: MHT2-32 최대 28°, MHT2-63은 23°로 제한됩니다. 대상 공작물 치수에 맞는 여유 공간이 충분한지 확인하십시오.

  3. 구성 매칭

     -- 위치 피드백 요구 사항: 4면 센서 장착을 위해 DZ 경량 버전 + M9B 자기 스위치 선택

     -- 높은 안전 오버헤드 처리: 고유한 전원 끄기 자동 잠금 기능으로 MHT2를 우선시합니다.

한 문장 요약

     SOLH MHT2 토글 조인트 자동 잠금 공압 그리퍼는 전원 차단 방지 낙하 클램핑 기능, 4면 자기 스위치 장착 및 높은 합금 강성을 갖춘 데드 포인트 연결력 증폭 구조를 채택하고 D/DZ 변형으로 제공되며 자동차 부품, 주조 및 오버헤드 무거운 공작물 공작 기계 로딩/언로딩 자동화에 이상적인 고강도 안전 그리퍼입니다.
