전기 엔지니어에게 저전압 스위치기어 어셈블리의 가장 중요한 부품이 무엇인지 물어보면 아마도 회로 차단기가 답일 것입니다. 아니면 연결 해제 스위치일 수도 있습니다. 아마도 부스바 시스템일 겁니다. 액세서리에 대해 언급하는 사람은 거의 없습니다. 그러나 숙련된 유지 관리 팀은 다른 현실을 알고 있습니다. 스위치기어 시스템은 주 전원 경로보다 보조 접점, 단자대, 인터록 메커니즘 또는 표시등에서 더 자주 실패합니다. The circuit breaker may be the heart of the switchgear, but the accessories are the nervous system.

리치이 차이를 이해합니다. 중점을 둔 제조업체로서저전압 개폐 장치 액세서리, 이 회사는 견고한 금속 인클로저 내에 수용된 회로 차단기, 분리 스위치, 부스바, 퓨즈 및 계량 장치 등 기본 장비를 활성화, 모니터링, 보호 및 제어하는 ​​구성 요소를 생산합니다. 최대 1,000V의 전압에서 작동하는 이 액세서리는 산업 제조 공장, 상업용 건물, 재생 가능 에너지 설치 및 공항, 철도, 수처리 시설을 포함한 인프라 프로젝트에 사용됩니다.그러나 액세서리별 엔지니어링을 검토하기 전에 한 가지 질문에 답할 가치가 있습니다. 왜 보조 구성 요소가 기본 구성 요소보다 더 중요한가?

The Hidden Failure Points in Low Voltage Switchgear

Statistical analysis of electrical distribution failures reveals a consistent pattern. 회로 차단기 접점, 부스바 조인트 및 분리 블레이드와 같은 주 전원 구성 요소는 로드 사이클 및 환경 노출을 기준으로 예측 가능한 간격으로 실패합니다. 이러한 실패는 예상하고 예약할 수 있습니다.

액세서리가 예기치 않게 실패합니다. 조기에 산화되는 보조 접점으로 인해 제어 회로의 피드백이 손실되고 주 전원 경로가 그대로 유지되더라도 프로세스가 종료됩니다. A terminal block that loosens from thermal cycling creates intermittent connections that drive maintenance teams into chasing ghosts. A mechanical interlock that binds prevents a breaker from closing, disabling an entire feeder.

These low voltage switchgear accessories are not optional embellishments. 그것들은 기능적 필수품입니다. Without proper accessories, the main components cannot be monitored, controlled, or coordinated.

What Low Voltage Switchgear Accessories Actually Do

"액세서리"라는 용어는 그 중요성을 과소평가합니다. 더 정확한 설명은 "지원 시스템"입니다. 일반적인 저전압 스위치기어 어셈블리 내에서 액세서리는 5가지 개별 범주의 작업을 수행합니다.

모니터링 및 표시

Operators must know the state of each circuit without opening doors or removing covers. 이 카테고리의 액세서리는 다음과 같습니다.

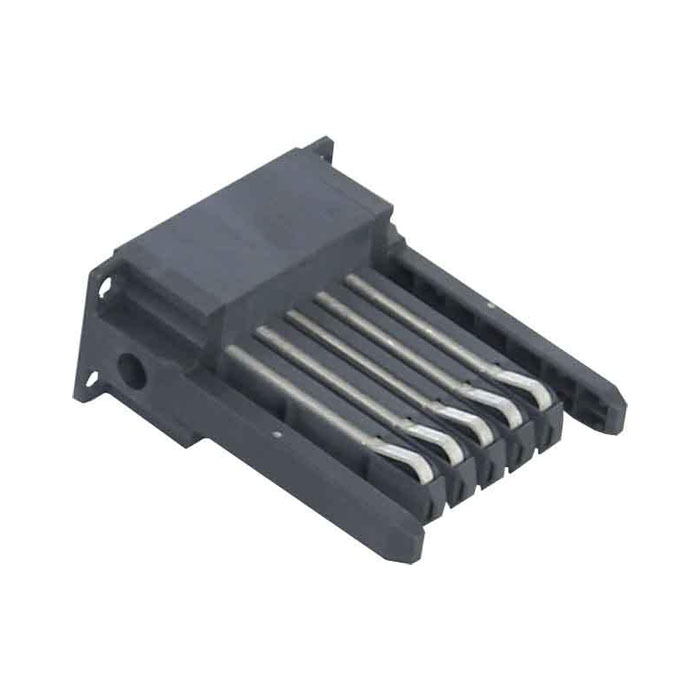

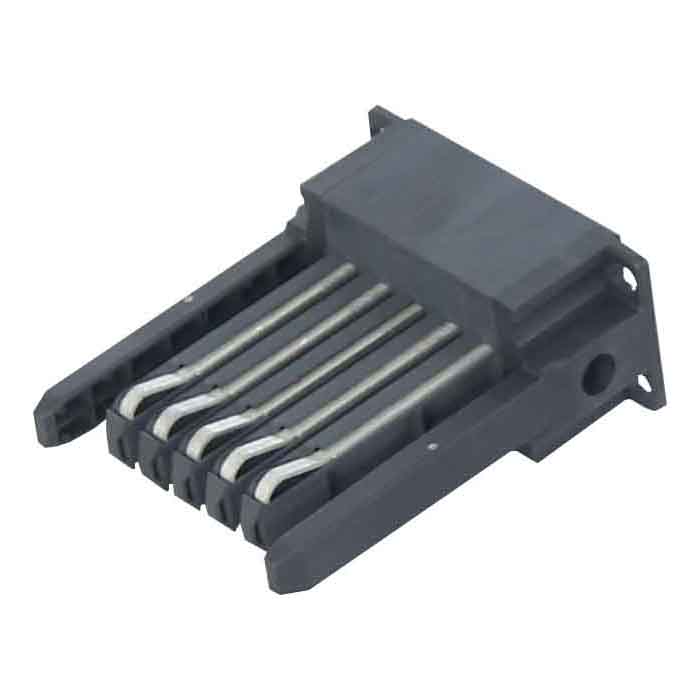

• 주 차단기 접점의 위치를 ​​따르는 보조 접점(개방 또는 폐쇄, 트립 또는 재설정)
• 전력 존재, 차단기 상태 또는 경보 조건을 보여주는 표시등
• 전압, 전류, 전력 및 주파수를 측정하는 미터 및 변환기
• 건물 관리 시스템이나 감독 제어 및 데이터 수집 시스템에 상태 데이터를 보내는 통신 모듈

이러한 저전압 스위치기어 액세서리가 없으면 운영자는 배전 시스템을 볼 수 없습니다. 배전반이 블랙박스가 됩니다.

제어 및 연동

동일한 버스에 공급되는 여러 소스는 백피드 또는 병렬 작동을 방지하기 위해 조정이 필요합니다. 제어를 가능하게 하는 액세서리는 다음과 같습니다.

• 제어판이나 비상 정지 회로에서 원격으로 차단기를 여는 션트 트립
• 공급 전압이 임계값 아래로 떨어지면 차단기를 트립하는 저전압 릴리스
• 작동 충돌을 기계적으로 방지하는 주요 인터록(예: 유틸리티 차단기가 닫혀 있는 동안 발전기 차단기가 닫히는 것을 방지)
• 수동 작업이 아닌 모터 제어로 차단기를 열거 나 닫는 모터 운영자

이것들저전압 개폐 장치 액세서리수동으로 작동되는 장치를 통합 보호 및 제어 시스템으로 변환합니다.

연결 및 종료

Power cannot flow through components that are not properly connected. 종단 액세서리에는 다음이 포함됩니다.

• 식별 및 접근을 위해 배열된 제어 배선용 단자대
• 특정 도체 유형 및 정격 전류에 맞는 크기의 케이블 러그 및 커넥터
• 느슨해짐 없이 열팽창을 위해 설계된 부스바 연결부 및 조인트

연결 지점의 부적절한 저전압 스위치기어 액세서리는 열을 발생시켜 절연체 노화를 가속화하고 결국 고장을 유발합니다.

기계적 지지 및 포지셔닝

구성 요소는 배치된 위치에 있어야 합니다. 기계 액세서리에는 다음이 포함됩니다.

• Mounting brackets and rails for circuit breakers and other devices
• Door interlocks that prevent opening while the breaker is on
• 작업자의 움직임을 차단기 메커니즘으로 전달하는 핸들 메커니즘 및 연결 장치

이러한 저전압 스위치기어 액세서리는 고장이 나기 전까지는 초보적인 것처럼 보입니다. 고장이 나면 전체 어셈블리가 안전하지 않거나 작동할 수 없게 됩니다.

환경 보호

먼지가 많거나 습하거나 부식성 환경에 설치된 개폐 장치에는 밀봉 및 여과 액세서리가 필요합니다.

• 인클로저 도어용 개스킷 및 씰
• 환기구용 필터
• 결로를 방지하는 공간 히터
• 습도 표시기

이 유형의 저전압 스위치기어 액세서리의 경우 부식 관련 고장 비용에 비해 비용이 최소화됩니다.

액세서리 디자인에 안전 기능 내장

최신 저전압 개폐 장치에는 액세서리 구성 요소에 의존하는 안전 기능이 통합되어 있습니다. 이는 추가 기능이 아닙니다. 이는 규정 준수 및 개인 보호에 필수적입니다.

아크 플래시 보호requires that the switchgear enclosure contain or redirect arc energy. 도어 래치, 보기 창 및 압력 완화 패널(모두 부속품)은 아크 플래시 이벤트로 인해 작업자가 부상을 입을지 아니면 계속 갇혀 있는지를 결정합니다.

과부하 보호requires that the trip unit in the circuit breaker receives accurate current signals. 변류기 및 전압 변압기는 부속품이지만 그 정확도에 따라 차단기가 의도한 과부하 수준에서 작동하는지 아니면 장비가 손상될 수 있는지가 결정됩니다.

단락 중단차단기 접점이 빠르고 완전하게 열려야 합니다. 스프링, 연결장치, 래치를 포함한 작동 메커니즘은 액세서리 시스템입니다. 그 상태에 따라 차단기가 오류를 제거할지 아니면 폭발할지가 결정됩니다.

이러한 이유로 저전압 스위치기어 액세서리를 주요 구성품과 동일한 품질 수준으로 지정하는 것은 보수적인 엔지니어링이 아닙니다. 이는 표준 관행입니다.

Modularity and Flexibility: Accessory-Driven Advantages

저전압 스위치기어의 가장 자주 언급되는 이점 중 하나는 모듈성입니다. 이러한 모듈성은 주 전원 버스를 방해하지 않고 액세서리를 추가, 제거 또는 교체할 수 있도록 설계되었기 때문에 존재합니다.

A facility that adds a new production line can insert an additional feeder breaker into an existing switchgear lineup. 이 프로세스에는 장착 브래킷(부속품), 버스바 스태브(부속품), 제어 배선 단자대(부속품) 및 도어 핸들(부속품)이 필요합니다. The main busbar and existing breakers remain untouched.

마찬가지로 수동 작동에서 원격 작동으로 업그레이드하려면 모터 작동 장치(액세서리)와 통신 모듈(액세서리)을 추가해야 합니다. 고가의 주요 구성 요소인 차단기 자체가 그대로 유지됩니다.

이러한 유연성은 우연이 아닙니다. Low voltage switchgear accessories are designed to standard dimensions and interfaces, allowing mix-and-match configuration. Richge's product range supports such modularity across multiple form factors.

액세서리 통합을 통한 에너지 관리

저전압 스위치기어의 에너지 효율 기능은 전적으로 액세서리에 따라 달라집니다. 주 회로 차단기는 전류를 전달하지만 전류를 측정하거나 관리하지는 않습니다. 에너지 관리는 액세서리 장치를 통해 이루어집니다.

• 전압 및 전류 파형을 샘플링하여 실제 전력, 무효 전력, 역률 및 고조파 왜곡을 계산하는 전력계
• 1차 전류를 미터 입력에 안전한 수준으로 낮추는 변류기
• 여러 피더의 데이터를 집계하여 에너지 관리 소프트웨어로 전송하는 통신 게이트웨이
• 피크 수요 기간 동안 부하 차단을 가능하게 하는 접촉기 코일 및 제어 계전기

이러한 저전압 스위치기어 액세서리가 없으면 시설에서는 수요 반응을 구현할 수 없고, 프로세스 라인별 에너지 소비를 추적할 수 없으며, 효율성 프로젝트를 통한 절감 효과를 확인할 수 없습니다.

현대식 저전압 스위치기어가 "에너지 소비를 최적화하고 운영 비용을 절감하는 데 도움이 된다"는 주장은 사실입니다. 하지만 이는 액세서리 패키지에 필요한 모니터링 및 제어 장치가 포함되어 있는 경우에만 해당됩니다.

애플리케이션 환경 및 액세서리 선택

Different applications impose different demands on low voltage switchgear accessories. 기성 솔루션은 모든 경우에 적합하지 않습니다.

산업 제조 공장근처 기계의 진동을 경험합니다. 이러한 환경의 액세서리에는 진동 방지 단자대, 잠금 하드웨어, 느슨해지지 않고 움직임을 흡수하는 유연한 버스 연결이 필요합니다.

상업용 건물including hospitals and data centers require high availability. 액세서리에는 중복 모니터링 접점, 바이패스 조항, 고장이 발생하기 전에 보류 중인 유지 관리 요구 사항을 보여주는 표시기가 포함되어야 합니다.

재생 에너지 설비실외 인클로저의 경우 넓은 온도 변화와 UV 노출에 직면합니다. 액세서리에는 확장된 온도 등급, UV 안정성 소재, 먼지 및 습기 침투에 대한 밀봉이 필요합니다.

인프라 프로젝트공항이나 수처리 공장과 같은 시설은 긴 서비스 수명을 요구합니다. 액세서리는 수십 년의 교체 주기 동안 사용할 수 있어야 하며 제조업체는 장기적인 지원을 제공해야 합니다.

이러한 다양한 응용 분야에 서비스를 제공하는 저전압 스위치기어 액세서리 공급업체로서 Richge의 위치는 각 환경의 특정 요구 사항을 충족할 수 있을 만큼 광범위한 제품 범위를 의미합니다.
