RB RBQ 시리즈 조정 불가능한 유압식 충격 흡수 장치

SOLH RB 시리즈 조정 불가능한 유압 충격 흡수 장치 | SMC 표준 교체 댐퍼

브랜드: Richge Technology의 SOLH | SMC RB 등가 고정 오리피스 유압 충격 흡수 장치

1. 제품개요

  SOLH RB 시리즈는조정 불가능한 유압식 충격 흡수 장치 SMC 표준을 따릅니다. 내부 다공성 스로틀링 구조를 통해 충격 운동에너지를 열에너지로 변환합니다. 조정이 필요하지 않으며 바로 설치할 수 있습니다. 행정 끝 완충, 소음 감소 및 공기 실린더, 선형 슬라이드 및 회전 메커니즘의 충돌 방지에 널리 사용됩니다.

2. 핵심 기능

     • 조정이 필요하지 않습니다.: 다단계 스로틀링 기능이 내장되어 있어 저속 경부하부터 고속 고부하까지 한번의 설치로 안정적인 성능을 발휘합니다.

     • 컴팩트한 디자인: 나사산 장착이 가능한 짧은 몸체. 최대 ±5°까지 장착 오정렬을 허용하여 회전식 액추에이터의 스윙 에너지를 흡수할 수 있습니다.

     • 견고한 하우징: 별도의 하드 제한 없이 기계적 정지 역할을 할 수 있습니다. 내장형 리턴 스프링.

     • 긴 서비스 수명: 오일씰이 장착된 완전밀폐형 구조로 먼지로부터 보호됩니다. 충격 속도 범위: 0.05 ~ 5m/s.

3. SOLH 하위 시리즈 분류

4. 인기 있는 RB/RBC 모델 참조 테이블

모델	실	스트로크(mm)	흡수에너지(J)	권장 애플리케이션
RB0604	M6×0.75	4	0.5～0.98	마이크로 실린더, 소형 슬라이드 테이블
RB0805	M8×1.0	5	1.96	Φ6～Φ12 공기 실린더
RB1006	M10×1.0	6	3.92	Φ16～Φ20 공기 실린더
RB1412	M14×1.5	12	19.6	Φ32～Φ40 에어 실린더
RB2015	M20×1.5	15	58.8	Φ50～Φ63 공기 실린더
RB2725	M27×1.5	25	147	Φ80～Φ125 공기 실린더

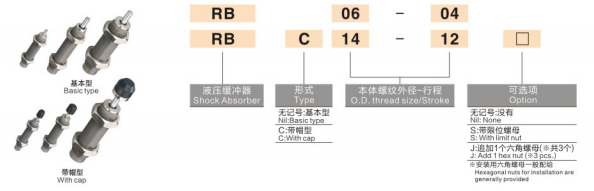

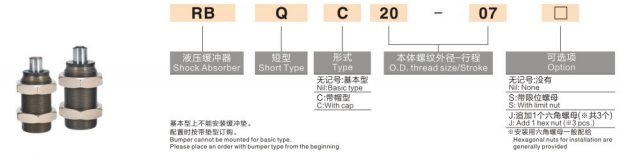

5. 모델 코딩 규칙

  예: RB1412
    • RB = 표준 시리즈 유압식 완충기
    • 14 = 나사 사이즈 M14×1.5
    •12 = 버퍼 스트로크 12mm

6. 선정기준

     • 흡수 에너지 계산: E = ½mv² + 추력 × 스트로크. 정격 에너지 ≥ 계산값인 모델을 선택하십시오.

     • 스트로크를 적절하게 일치시키세요: 바닥 충격을 피하기 위해 버퍼 스트로크는 이동 메커니즘의 전체 이동 거리보다 짧아야 합니다.

     • 충격 속도: 표준작업범위 0.05～5m/초. 초고속 애플리케이션용 강화 버전을 원하시면 당사에 문의하십시오.

     • 환경선택: 절삭유/습한 환경에는 RBL을 선택하십시오. 먼지가 많은 환경에서는 캡이 있는 RBC를 선택하십시오.

     • 오정렬 한계: 최대 허용 편심 각도 ≤5°. 오정렬이 이 값을 초과하는 경우 플로팅 조인트를 설치하십시오.

7. 설치 및 주의사항

     • 실에 소량의 혐기성 실 고정제를 바릅니다. 스로틀 구멍을 막을 수 있으므로 PTFE 테이프를 사용하지 마십시오.

     • 2개의 육각 잠금 너트와 풀림 방지를 위한 1개의 스톱 너트가 함께 제공됩니다.

     • 수평, 수직 또는 어떤 각도로든 장착 가능; 피스톤 로드는 충격 방향을 향해야 합니다.

     • 작동 온도: -10℃ ~ +80℃. 저온에서 결빙을 피하십시오.

8. SOLH 대체 장점

   SOLH RB 시리즈는 SMC 모델 코드, 치수 및 성능 매개변수를 완전히 복사하고, 수입 댐퍼에 대한 직접 드롭인 교체를 통해 경쟁력 있는 가격과 짧은 리드 타임을 제공하여 대량 장비 비용 절감에 이상적입니다.
     •RB0805 → AC0805 교체
     •RB1412 → AC1412 교체
