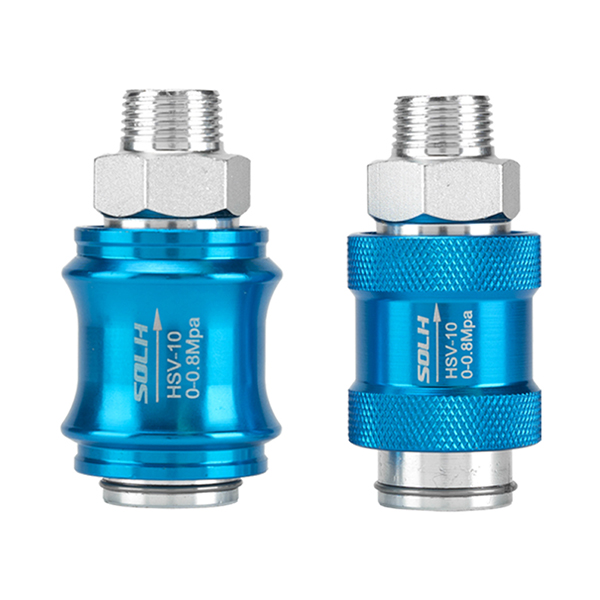

HSV 시리즈 3/2 웨이 핸드 슬라이드 밸브 | 공압 소스 슬라이드 스위치를 통한 직선형

브랜드: Richge Technology의 SOLH | 공압 회로 수동 온-오프 및 압력 완화용 3/2 웨이 자동 잠금 핸드 슬라이드 밸브

1. 제품개요

     SOLH HSV 시리즈는 표준입니다.3/2 방향 핸드 슬라이드 공압 밸브 직선형 슬리브 푸시풀 구조로 AirTAC HSV 시리즈 사양을 완벽하게 준수하며 국내 동급 모델과 보편적으로 호환 가능합니다. 스프링이 아닌 자동 잠금 설계를 채택하여 앞으로 밀면 공기 공급이 이루어지고 뒤로 당기면 압력 완화 배기가 이루어집니다. 내장된 배기 로직을 ​​통해 밸브가 닫힐 때 후면 파이프라인의 잔압을 즉시 배출합니다. 공압 분기 회로용 수동 메인 스위치 및 장비 유지 보수용 공기 차단 안전 밸브로 전문적으로 적용되며 안정적인 자동 잠금 및 안전한 압력 방출 성능을 갖추고 있습니다.

  1.1 핵심 에어 포트 로직 및 작동 원리

     • 공기 포트 정의: P(공기 흡입구), A(작동 배출구), R(배기구 내장)

     • 평상시 닫혀 있는 상태: P-A 회로 단선, 연속 배기를 위한 A-R 회로 개방

     • 작업 중인 푸시 상태: 공기 공급을 위해 P-A 회로 연결, 압력 유지를 위해 A-R 회로 폐쇄

     • 작동 기능: 기계식 자동 잠금 구조로 축방향 슬리브 푸시풀 작동, 손을 놓은 후에도 위치 이탈 없음

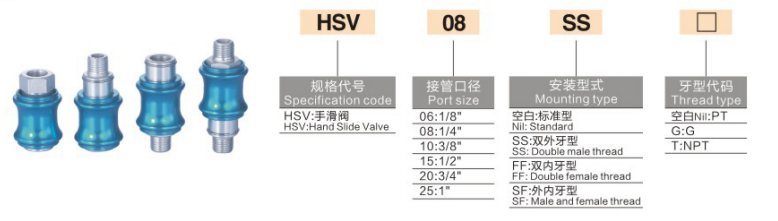

2. 모델 코딩 규칙 및 스레드 사양

  코딩 로직: HSV [포트 크기] - [실 구조 코드] + [실 유형 코드]

 2.1 포트 크기 사양

     • 06: G1/8 (PT1/8)

     • 08: G1/4(PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2(PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 스레드 구조 접미사 코드

     • SF: 표준 구조, 편단 수나사 + 편단 암나사 (가장 일반적인 모델)

     • 봄 여름 시즌: 양단 이중수나사

     • FF: 양단 이중 암나사

  2.3 나사 종류 코드

     • 기본: PT 테이퍼 나사

     • G: 영국 표준 평행 스레드

     • T: NPT 미국 규격 테이퍼 나사

  모델 예: HSV08-SF | G1/4 포트, 표준 1-외부-1-내부 스레드 핸드 슬라이드 밸브, 시장에서 가장 널리 사용되는 사양

 2.4 전체 시리즈 주류 사양 매개변수

3. 핵심 기술 매개변수

4. 구조적 핵심 장점

     • 인라인 직접 설치: 공압 분기 파이프라인의 직렬 연결을 위해 설계되었으며 베이스가 필요하지 않으며 직접 나사산을 만들어 공기 파이프 중간에 설치할 수 있어 간단하고 공간 절약형 레이아웃이 가능합니다.

     • 안전한 3/2 웨이 압력 완화 로직: 당기면 공기 흡입이 차단되고 후면 실린더와 파이프라인의 잔압이 모두 배출됩니다. 공기 공급 및 압력 유지를 복원하려면 누르십시오. 장비 유지 관리 중 잔압 위험을 효과적으로 제거합니다.

     • 안정적인 자동 잠금 성능: 기계식 위치 자동 잠금 구조, 스프링 재설정 없음, 작동 후 안정적인 위치 지정, 우발적인 변위 또는 공기 누출이 없습니다.

     • 다양한 스레드 매칭: 다양한 스레드 구조 및 유형 선택 가능, 퀵 피팅, 내부 스레드 조인트 및 KQ2 공기 파이프와 완벽하게 호환되어 유연한 현장 조립이 가능합니다.

     • 내구성이 뛰어난 부식 방지 구조: 경질 아노다이징 알루미늄 바디와 스테인레스 스틸 스풀을 사용하여 내마모성, 내산화성 및 복잡한 환경에서도 장기간 안정적인 작동을 보장합니다.

5. 선택 구별: HSV 핸드 슬라이드 밸브 대 4HV 핸드 로터리 밸브

6. 일반적인 응용 시나리오

     • 단일 실린더 분기 제어: 공기 공급원과 솔레노이드 밸브 사이에 설치하여 장비 정지 및 유지 보수를 위한 수동 공기 차단 및 잔압 배출을 실현합니다.

     • 장비 메인 공기 차단: 전반적인 신속한 압력 완화 및 안전한 정지 작동을 위해 공구 장비의 주 공기 흡입 파이프라인에 장착됩니다.

     • 진공 회로 스위칭: 수동 시작-정지 제어를 위한 진공 펌프 분기 회로에 적용됩니다. 밸브를 당겨 진공 압력을 신속하게 해제하고 안전한 작동을 보장하십시오.

한 문장 요약

     SOLH HSV 시리즈는 압력 방출 기능이 내장된 3/2 방향 자동 잠금 직선형 핸드 슬라이드 밸브입니다. 무급유 작동, 다양한 스레드 옵션 및 안전한 잔압 배기 논리를 특징으로 하는 이 밸브는 공압 회로 유지 관리 및 분기 on-off 제어를 위한 표준 수동 공기 소스 스위치 밸브입니다.
