CY1 시리즈 마그네틱 커플링 로드리스 실린더 | 고전적인 경제 기반 모델

브랜드: Richge Technology의 SOLH

CY1S
CY1L

제품개요

     SOLH CY1 시리즈는 업그레이드된 CY3 시리즈의 기본 전신 역할을 하는 클래식하고 경제적인 마그네틱 커플링 로드리스 실린더입니다. 강력한 자력에 의해 내부 피스톤과 외부 슬라이드 테이블이 동시에 움직이는 비접촉 자기 동기 구동 구조를 채택했습니다. 완전히 밀폐된 제로 누출 작동, 컴팩트한 구조 및 비용 효율적인 성능을 특징으로 하는 이 제품은 경중간 부하 및 중장거리 스트로크 선형 구동 응용 분야에 적합합니다. 보어 범위가 Φ6 ~ Φ63mm이고 표준 스트로크가 최대 1000mm이고 최대 확장 스트로크가 1500mm인 이 시리즈는 다중 시나리오 요구 사항을 충족하는 다양한 가이드 모델을 포함하므로 일반 자동화 생산 라인에서 선호되는 예산 친화적인 클린 등급 로드리스 액추에이터입니다.

핵심 포지셔닝 및 구조적 특징

• 마그네틱 커플링 드라이브 및 Clean Zero-Leakage 성능: 피스톤과 슬라이드 테이블에 고강도 영구자석을 내장하여 비기계식 동기변속기를 실현하였습니다. 완전히 밀폐된 실린더 배럴은 공기 누출과 먼지 배출을 제거하여 전자, 의료 장비 및 식품 가공 산업의 엄격하고 깨끗한 작업 환경에 완벽하게 적응합니다.

• 클래식한 기본 구조 및 높은 비용 성능: CY1 시리즈는 최소한의 부품수로 미니멀한 기계구조를 채택하여, 업그레이드된 CY3 시리즈에 비해 제조원가를 효과적으로 절감하고 원가경쟁력을 높였습니다. 기본 CY1B 모델에는 통합 장착 표면이 없으며 설치를 위해 듀얼 엔드 지지 브래킷이 필요합니다. 기본 내마모성 링과 방진 링 구성을 갖춘 이 제품은 최소 작동 압력이 0.18MPa이고 서비스 수명이 약간 짧지만 기존 표준 작업 조건에 완벽하게 적합합니다.

• 전체 범위를 위한 다양한 파생 모델: 전체 제품 라인업에는 다양한 정밀도 및 하중 요구 사항에 맞는 다양한 가이드 유형이 포함되어 있습니다.

• CY1B: 가이드 구조와 장착 표면이 없는 기본 유형으로, 외부 가이드 레일과 듀얼 엔드 브래킷이 필요합니다.

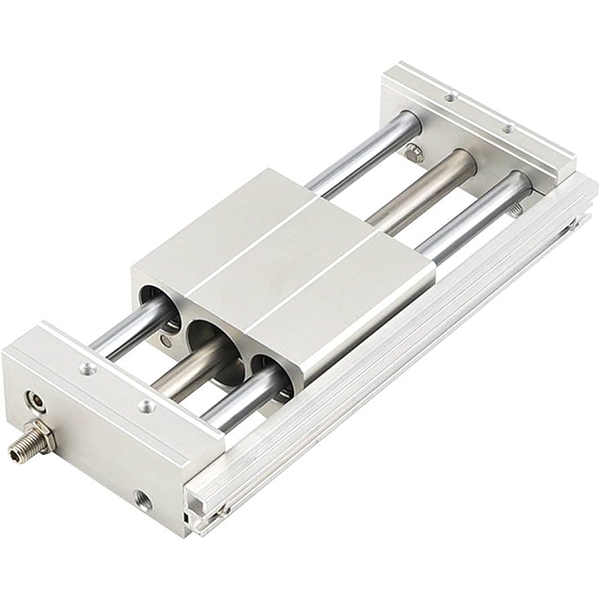

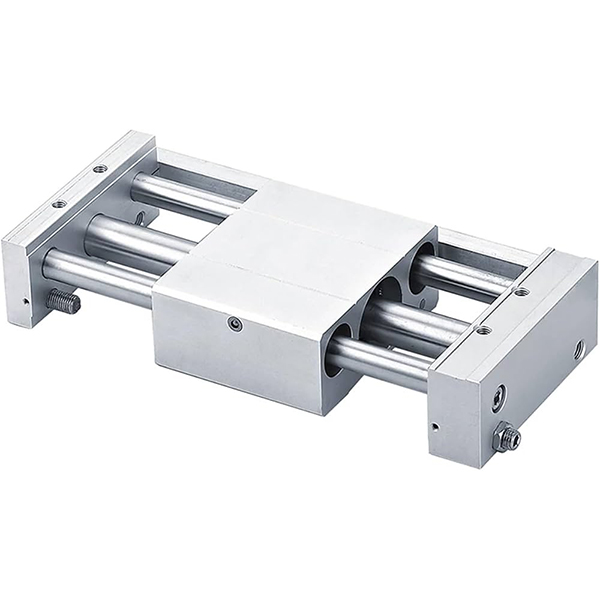

• CY1S: 슬라이딩 베어링이 내장된 슬라이드 가이드 유형으로 외부 가이드 없이 경하중 작동을 지원합니다.

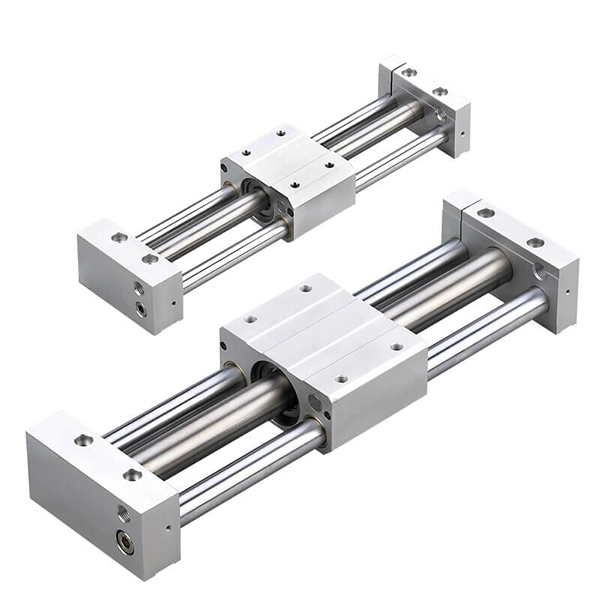

• CY1L: 안정적인 고주파 이동을 위해 매우 부드러운 슬라이딩과 향상된 부하 용량을 갖춘 볼 베어링 가이드 유형입니다.

• CY1H: 정밀 이송 시나리오를 위한 뛰어난 반복 위치 정확도를 갖춘 고정밀 가이드 유형입니다.

• CY1F: 전체 높이가 29% 감소된 로우 프로파일 박형으로 초소형 장비 설치 공간에 매우 적합합니다.


• 표준 버퍼 및 선택적 고속 구성: 표준 듀얼 엔드 고무 버퍼는 작동 충격을 효과적으로 흡수하고 작동 소음을 줄입니다. 선택사양인 외부 유압 버퍼는 중-고속 순환 작업 조건에서 최대 500mm/s의 속도로 안정적인 작동을 지원합니다.

• 자기 스위치의 폭넓은 호환성: 실린더 본체의 예비 범용 스위치 홈은 D-M9 시리즈 및 D-A9 시리즈 자기 스위치와 호환되므로 임의 위치 설치 및 유연한 스트로크 신호 피드백이 가능합니다.

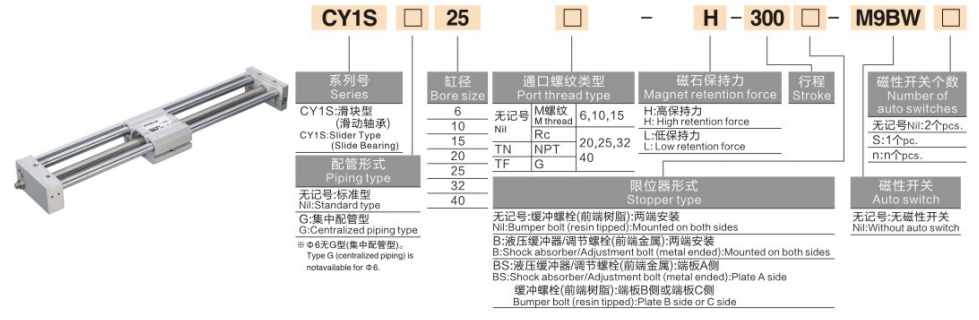

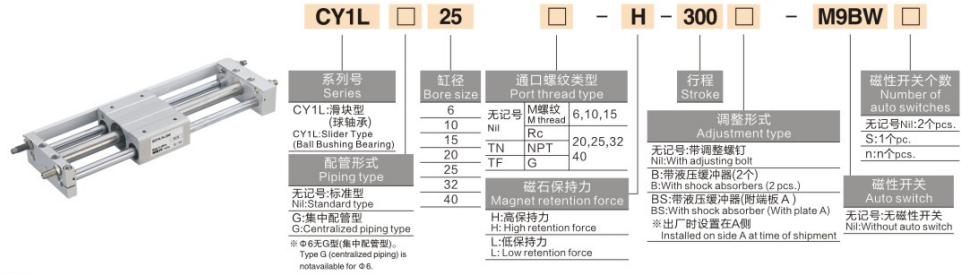

완전한 모델 코딩 규칙

모델 예: CY1B20-500 | CY1S40-800-M9PL

표준 주문 참조 예

• CY1B20-500: 내경 20mm, 스트로크 500mm, 자기 스위치 없는 기본형

• CY1S40-800-M9PL: 40mm 보어, 800mm 스트로크, 자기 위치 스위치가 있는 슬라이드 가이드 유형

핵심기술사양(20℃ 표준조건)

1. 기본 일반사양

• 작동 모드: 복동형 자기결합 비접촉 동기변속기

• 작동유체: 압축공기(오일프리 작동기준)

• 주변 온도: 5~60℃ (동결되지 않는 작업환경)

• 작동 압력 범위: 0.18~0.7MPa; 보증 압력: 1.05MPa

• 표준 작동 속도: 50~500mm/s

• 버퍼 모드: 표준 듀얼 엔드 고무 버퍼; 고속 시나리오를 위한 외부 유압 버퍼 옵션

• 자기 유지력: 49~2450N (보어 크기에 따라 점진적으로 증가)

2. 핵심 성능 매개변수 차트(@0.5MPa)

핵심 구성 및 선택 지침

1. 하중과 추력에 따른 내경 선정

• Ø6~Ø15(초경부하): 하중 2.5kg 이하에 적합하며 소형 전자 정밀 장비의 단행정 정밀 부품 이송 전용입니다.

• Ø20~Ø32(일반경하중): 4~10kg의 경하중에 적합하며, 일반 자동화 생산라인에서 기존의 장행정 밀고 당기기 작업(1000mm 이하)에 이상적입니다.

• Ø40~Ø63(중간부하): 16~40kg의 중하중 시나리오에 적용 가능하며, 포장 및 물류 자동화 장비의 긴 스트로크 핸들링 및 고주파 반복 작업 조건에 완벽하게 적용됩니다.

2. 모델 및 안내 시스템 선택

• CY1B 기본형: 가이드 구조가 내장되어 있지 않아 가장 경제적인 모델입니다. 외부 선형 가이드 레일은 필수이며 예산에 민감한 프로젝트 및 예약된 가이드 구조가 있는 장비에 적합합니다.

• CY1S 슬라이드 가이드 타입: 슬라이딩 베어링 가이드가 내장되어 있어 경하중(10kg 이하)에는 외부 보조 가이드가 필요 없으며, 설치가 간단하고 범용성이 넓습니다.

• CY1L 볼 베어링 가이드 유형: 초저 미끄럼 저항과 긴 수명을 갖춘 고정밀 볼 베어링 구조를 채택했으며, 고속 및 고주파 반복 작업 조건에 맞게 특별히 설계되었습니다.

• CY1H 고정밀도 타입: 정밀 선형 가이드 메커니즘으로 구성되어 최대 ±0.02mm의 반복 포지셔닝 정확도를 달성하며 고정밀 포지셔닝 및 미소 거리 전송 시나리오에 적용 가능합니다.

• CY1F 로우 프로파일 유형: 최적화된 얇은 구조로 전체 높이를 29% 감소시켜 소형 자동화 장비의 제한된 수직 설치 공간 문제를 해결합니다.

3. 환경 및 기능 구성 선택

• 깨끗한 환경 적응: 누출이 없고 먼지가 없는 비접촉식 자기 변속기 설계로 위생적인 ​​생산 기준을 충족합니다. 장기간의 클린룸 작동에는 CY1S 및 CY1L 모델이 선호됩니다.

• 고속 작업 조건 업그레이드: 외부 유압 완충 장치를 장착하여 끝단 충격을 제거하고 최대 500mm/s의 연속 작동 속도를 안정적으로 지원합니다.

• 정밀 위치 피드백: D-M9 시리즈 또는 D-A9 시리즈 자기 스위치와 일치하여 다점 스트로크 위치 지정 및 실시간 신호 출력을 실현합니다.

일반적인 산업 응용 시나리오

• 클린룸 자재 이송: 무공해 마그네틱 커플링 구조는 반도체, LCD 무진 작업장 등 장거리 자재 취급에 널리 사용되며, 2차 오염을 방지하여 깨끗한 작업 환경을 구현합니다.

• 포장 라인 작업물 변위: 높은 비용 성능의 설계는 식품 및 의약품 포장 장비의 경중량 및 중중량 작업물의 긴 스트로크 밀고 당기기에 적합하며 고장률이 낮고 일일 유지 관리가 간단합니다.

• 자동화된 장비 도어 제어: 로드리스 콤팩트한 구조로 외부 설치 공간을 절약하며, 장비 보호 도어 및 더스트 실드의 롱스트로크 개폐 구동에 적합합니다.

• 롱 스트로크 조립 라인 포지셔닝: 일치하는 가이드 모듈과 협력하여 1~1.5m의 초장 스트로크 내에서 안정적인 정밀 포지셔닝을 달성하고 생산 라인의 지속적인 주기적 포지셔닝 요구 사항을 충족합니다.

• 경제적인 대안 솔루션: 예산이 제한된 자동화 프로젝트에서 고가의 CY3 시리즈를 위한 이상적인 비용 절감 대체품으로 기본적인 긴 스트로크 선형 구동 요구 사항을 완전히 충족합니다.

CY1 vs CY3 시리즈 핵심 성능 비교

3단계 빠른 선택 가이드

1. 내경 확인: 안전율 ≥2인 부하 중량을 기준으로 필요한 추력을 계산합니다. 권장 규칙: 2.5kg 이하 → 15; 4~10kg → Φ32; 16~40kg → Φ63.

2. 모델 유형 확인: 초저예산에는 CY1B를 선택하세요. 경하중 가이드 없는 설치를 위한 CY1S; 고속 고주파 작동을 위한 CY1L; 고정밀 포지셔닝 요구를 위한 CY1H.

3. 스트로크 사양 확인: 일반적인 사용을 위해 표준 50~1000mm 스트로크를 선택합니다. 중장거리 운전 요구 사항을 위해 최대 1500mm까지 확장된 스트로크 옵션.

한 문장 요약

     SOLH CY1 시리즈 클래식 마그네틱 커플링 로드리스 실린더는 다양한 가이드 모델을 갖춘 경제적인 누수 없는 클린 액추에이터로, 경중하중 일반 자동화 및 클린룸 장비를 위한 예산 친화적인 기본 긴 스트로크 선형 구동 솔루션 역할을 합니다.
