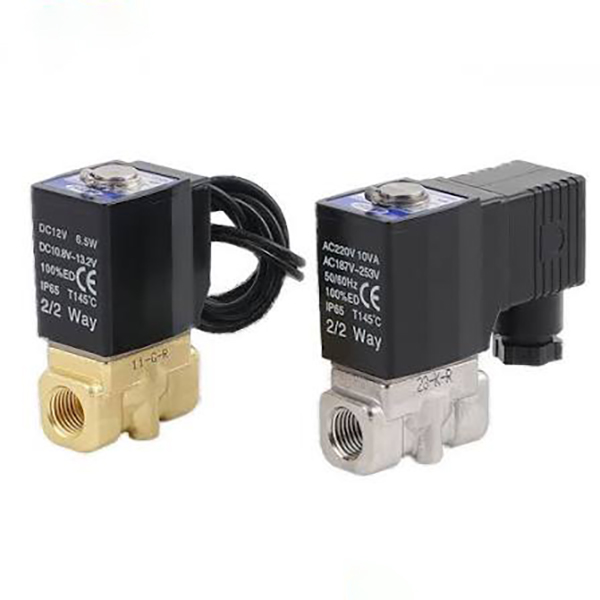

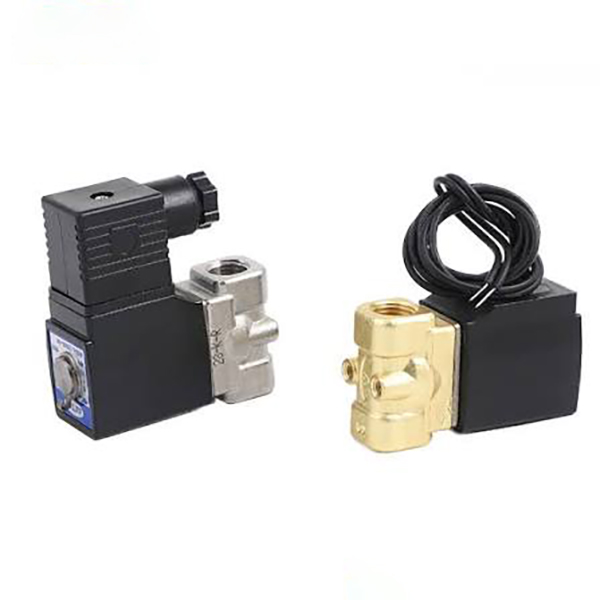

2S 시리즈 2/2 방향 유체 솔레노이드 밸브(직동식 + 파일럿 작동식)

상표:Richge Technology의 SOLH

제품개요

  1. SOLH 2S 시리즈는 2/2 방향 상시 폐쇄형 유체 차단 솔레노이드 밸브로, 두 개의 전체 제품 라인으로 나뉩니다.

     -- 직동형 2S (030 / 050 소형 오리피스 시리즈)

     -- 파일럿 작동형 2S (150~500 대형 오리피스 시리즈)

  2. 깨끗한 물, 압축 공기, 윤활유, 냉각 절삭유 및 약한 부식성 액체 파이프라인의 자동 온/오프 제어를 위해 설계되었습니다. 누출 방지 밀봉 기능을 갖춘 컴팩트한 통합 구조; 코일은 장기간 지속적인 에너지 공급을 지원합니다.

     -- 직동형: 0MPa 차압 하에서 완전 개방, 저압 미세 유체 분기에 이상적

     -- 파일럿 작동형: 파이프 크기가 ​​큰 주 공급 파이프라인을 위한 대구경 및 고유량 용량

  3. 공작 기계 냉각 회로, 스프레이 라인 청소, 공기 압축기 배수 시스템, 수처리 장비, 식품 포장 유체 자동화와 널리 일치합니다.

두 가지 제품 라인 전체 분류: 직동형 NC VS 파일럿 작동형 NC

 1. 2S 직동식 NC(모델 예: 2S-L030-08)

     -- 작동 원리:보조 파일럿 에어 챔버가 없습니다. 전자기 코일은 전기자 스템을 직접 당겨 밸브 시트를 열고 닫습니다. 수압/공기압이 0MPa인 경우에도 완전 개방됩니다.

        * 전원 끄기: 스프링이 씰을 눌러 파이프라인 유체를 완전히 차단합니다.

        * 전원 ON: 코일이 전기자를 위쪽으로 당겨서 유체 통로를 위한 밸브 포트를 엽니다.

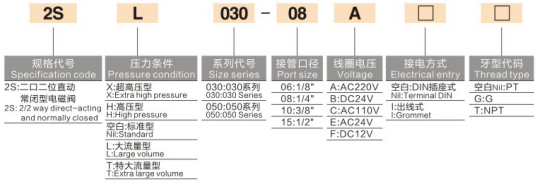

    -- 완전한 모델 코딩 규칙:2S - 압력 접미어 - 크기 시리즈 - 포트 나사산 - 코일 전압 - 배선 유형 - 나사산 표준

        * 2S: 직동식 2/2 way NC 솔레노이드 밸브

        * 압력 등급 접미사: 공백=표준 / L=대유량 / T=초대유량 / H=고압 / X=초고압

        * 사이즈 시리즈 : 030(미니), 050(중소)

        * 포트 코드: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * 전압 코드: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * 배선: 공백=DIN 플러그 소켓, I=케이블 와이어 리드 유형

        * 나사 : 공백=PT 테이퍼 나사, G=G 평행 BSPP, T=NPT 미국 나사

     -- 핵심 이점:

        *차압 제로 시동, 최저 작동 압력 제한 없음, 마이크로 저압 유체 회로의 안정적인 작동

        * 초소형 본체, 중력 제한 없이 임의 장착 각도 가능

        * 신속한 온-오프 스위칭 주기를 위한 밀리초 빠른 응답

     -- 신청 시나리오:

       소형 CNC 공작기계 냉각 오일 스프레이, 미니 세탁기 마이크로 스프레이, 3C 장비 마이크로 에어/워터 차단, 진공 보조 급수, 소형 분기관(G1/8 ~ G1/2).

  2.  2S 파일럿 작동식 평상시 닫힘 시리즈

     -- 작동 원리:내장형 소형 파일럿 제어 오리피스; 메인 다이어프램/스풀을 들어올리기 위해 중간 파이프라인 압력에 의존합니다. 완전 개방에는 최소 0.05MPa의 차압이 필요합니다. 코일은 전력 소모가 적은 작은 파일럿 블리드 홀만 제어합니다.

        * 전원 끄기: 파일럿 구멍이 밀봉되고, 상류 압력이 메인 씰을 압축하여 파이프라인을 차단합니다.

        * 전원 켜짐: 파일럿 챔버 압력이 유출되고, 중간 압력이 대용량 유체 흐름을 위해 메인 스풀을 들어 올립니다. 최대 오리피스 크기: 최대 Φ50(G2 인치)

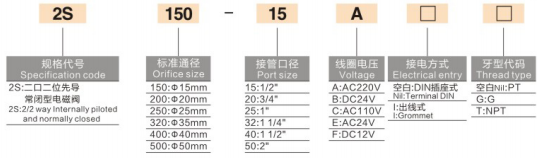

     -- 완전한 모델 코딩 규칙:2S - 오리피스 크기 - 포트 나사산 - 코일 전압 - 배선 유형 - 나사산 표준

        * 2S: 파일럿 작동형 2/2 way NC 솔레노이드 밸브

        * 오리피스 프레임 크기 : 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * 포트 코드: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * 직동식 변형과 완전히 일치하는 전압/배선/스레드 코드

    -- 핵심 이점:

        * 전체 라인 중앙 집중식 물/공기 공급 본선을 위한 대형 직선 구멍, 초고속 유속, 최소 파이프라인 압력 강하

        * 작은 저전력 코일은 대구경 밸브 본체를 구동하고 발열이 적으며 24시간 연속 작동에 적합합니다.

        * 막히기 쉽지 않은 넓은 흐름 채널, 미량의 불순물이 포함된 산업용 순환 냉각수와 호환 가능

     --응용 시나리오:

        공기 압축기 주 흡입/배수 파이프라인, 대형 조립 라인 스프레이 청소 주 물 회로, 대량 물 처리 헤더 파이프, 주 오일 라인 냉각 스탬핑 장비, 견고한 산업용 물 공급 시스템.

범용 공유 제품 기능(직접 + 파일럿 작동)

  1. 표준 NC(Normally Closed) 기능 공장 기본값

     정전 시 자동 차단 기능이 있어 장비 종료 시 유체 넘침 및 누출을 방지하여 시스템 안전성을 높입니다.

  2. 다양한 선택형 씰 재료

     -- 표준 NBR 니트릴 고무: 물, 공기, 윤활유를 위한 보편적인

     -- 옵션 EPDM 에틸렌 프로필렌: 산/알칼리 저항성, 온수 및 식품 등급의 깨끗한 유체 전용

  3. 내구성이 뛰어난 고온 저전력 코일

     장기간 연속 통전을 위한 내열 절연 코일, 화상 방지 안정 절연; 유연한 캐비닛 레이아웃을 위한 이중 배선 옵션(DIN 소켓/와이어 리드).

  4. 수출을 위한 다양한 국제 실 규격

     PT 영국 테이퍼, G BSP 병렬, NPT 미국 나사 옵션, 국내 자동화 및 해외 생산 라인과 호환 가능.

  5. 전체 압력 등급 사용자 정의

     직동식 시리즈는 표준/대유량/고압/초고압 맞춤화를 지원합니다. 파일럿 시리즈 기본 정격은 표준 산업용 유체 압력 0.05~1.0MPa입니다.

  6. 무중력 범용 장착

     수직, 수평 또는 반전 설치가 가능하며 비좁은 전기 캐비닛 내부 레이아웃에 적합합니다.

통합된 일반 기술 사양표

직접 VS 파일럿 작동 전체 선택 비교표

세분화된 일반적인 애플리케이션 시나리오

  1. 직동 NC 적용 범위

     -- 소형 CNC 공작기계용 단일점 냉각유 주입 및 마이크로 스프레이

     -- 3C 자동화 장비용 진공 보조 급수 및 미니 공기 회로 온/오프

     -- 소형 초음파 세척 기계, 실험실 미세 유체 제어 루프

     -- 장비 ​​유지 보수 지점, 소형 설비용 단일 지점 물/가스 스위치

  2.파일럿 작동형 NC 적용 범위

     -- 공기 압축기 전체 기계 배수 및 주 공기 파이프라인 차단

     -- 대형 조립 라인 스프레이 청소 장비의 주 물 회로 제어

     -- 대량 수처리 장비 및 고유량 순환 냉각 헤더 파이프

     -- 식품 포장, 화학 장비 대구경 유체 메인 차단 밸브

핵심선정 판단규칙

     -- 배관 정압 <0.05MPa, 간헐적인 미세유체 공급 → 직동식 2S 선택 필수

     -- 파이프 크기 ≥G1/2, 고유량 메인 헤더, 안정적인 장기 수압/공기압 → 파일럿 작동식 2S 선택

     -- 뜨거운 물, 식품 등급, 약산/알칼리 매체: 주문 시 EPDM 씰 지정

     -- 기계 제어 캐비닛 내부의 중앙 집중식 배선: DIN 소켓 배선 유형 우선 순위

     -- 실외 습한 장비: 방수 케이블 글랜드가 있는 와이어 리드 유형을 선택하십시오.

일치하는 완벽한 공압 및 유체 회로 솔루션

  1. 소형 냉각 분기 회로

     -- AFC 항공 서비스 유닛 → 3V 시리즈 3/2 솔레노이드 밸브 → PU 튜빙 → ​​2S 직동 밸브(냉각수 루프 제어)

  2. 완전한 기계 주 워터 헤더 회로

     -- 물탱크/공기압축기 주배관 → 2S 파일럿 대구경 밸브 → 다스테이션 스프레이 분기라인

  3. 방폭형 유체 작업장 회로

     -- 방폭 공기원 처리 장치 → 50-VPE 방폭 3방향 밸브 + 맞춤형 방폭 코일 2S 파일럿 밸브

한 문장 요약

     SOLH 2S 시리즈 2/2 방향 상시 폐쇄형 유체 솔레노이드 밸브는 제로 압력 시동 직동 소형 오리피스 모델과 저전력 고유량 파일럿 작동식 대형 보어 변형으로 분할되며 옵션 NBR/EPDM 씰, 다중 스레드 다중 전압 호환성이 있으며 공작 기계, 세척 라인, 수처리 및 식품 포장 자동화 장비의 자동 물, 공기, 오일 차단 제어에 널리 사용됩니다.
