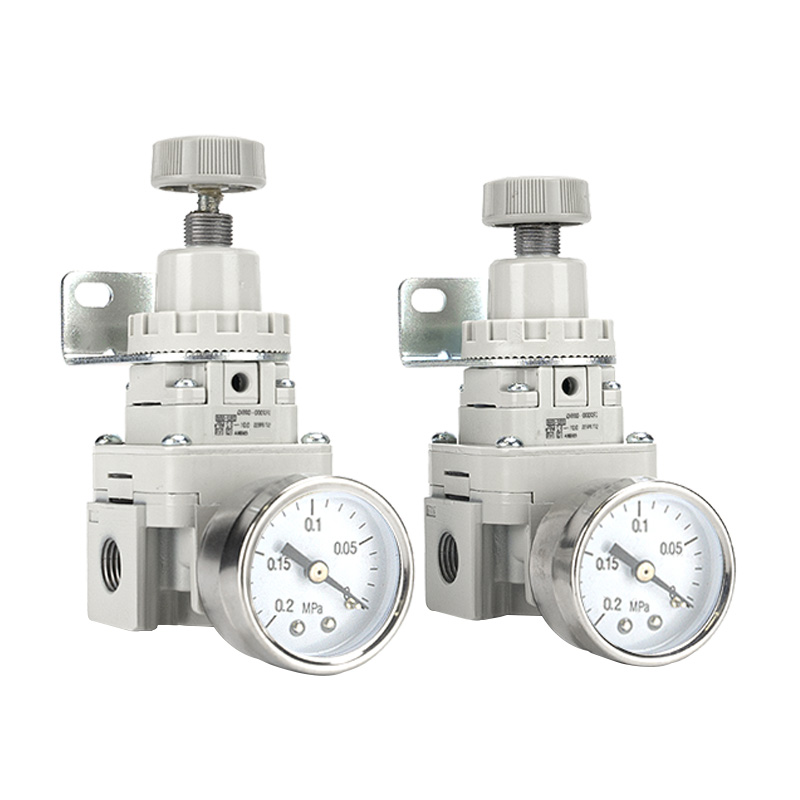

IR 시리즈 정밀 파일럿 레귤레이터 | Richge Technology의 SOLH

상표:Richge Technology(睿其格科技)의 SOLH

짧은 요약:IR 시리즈 내부 파일럿 정밀 레귤레이터는 0.2%의 초고정확도, 높은 유속, 빠른 응답 및 초저 공기 소비량을 제공하여 고급 정밀 자동화를 위한 미크론 수준의 안정적인 압력 제어를 제공합니다.

제품개요

     SOLH IR 시리즈 정밀 파일럿 레귤레이터는 매우 안정적인 공압 조절 전용의 고급 내부 파일럿 및 노즐 플래퍼 제어 구조를 채택합니다. 표준 기계식 레귤레이터와 달리 이 시리즈는 탁월한 정밀도, 반복성 및 간섭 방지 성능을 갖추고 있어 입구 압력, 유량 및 주변 온도가 변동하더라도 일정한 출력 압력을 유지합니다. 에너지 절약형 설계, 컴팩트한 구조 및 유연한 설치를 통해 반도체, 전자 테스트, 의료 장비 및 고정밀 장력 제어 시스템에 선호되는 솔루션입니다.

핵심 기능

1. 초고정밀 제어

     감도 0.2% F.S. 이하 달성 및 반복성 ±0.5% F.S. 매우 안정적인 출력 압력을 유지하여 공기 소스 변동 및 부하 변화로 인한 압력 드리프트를 제거합니다.

2. 높은 흐름 및 빠른 응답

     최적화된 노즐-플래퍼 파일럿 구조로 신속한 압력 조정이 가능합니다. 최대 유량은 6,000L/min에 달하고 릴리프 용량은 기존 레귤레이터보다 5배 더 높아 고주기의 동적 작업 조건을 지원합니다.

3. 초저에너지 소비

     정상 상태 공기 소비량은 1~3L/min에 불과해 일반 레귤레이터에 비해 최대 90%의 공기량을 절약해 장기적인 운영 비용을 크게 절감합니다.

4. 컴팩트하고 유연한 구조

     독립적인 파일럿 및 메인 배기 설계는 역방향 설치를 지원합니다. 경량 구조로 부피 중량을 27% 줄였으며, 과압 보호를 위한 안전 릴리프 기능이 내장되어 있습니다.

5. 수동 및 공압 이중 제어

     자동 연결 및 원격 정밀 압력 조절과 호환되는 수동 손잡이 조정 및 공기 조종 장치 원격 제어를 지원합니다.

기술 사양

     • 작동 매체: 필터링된 깨끗한 압축 공기

     • 최대 입구 압력: 1.0MPa

     • 압력 조정 범위: 0.005–0.2MPa / 0.01–0.4MPa / 0.01–0.8MPa

     • 작동 온도: -5℃~+60℃

     • 접속구경 : Rc 1/8, 1/4, 3/8, 1/2

     • 제어 유형: 수동 조정/에어 파일럿 원격 제어

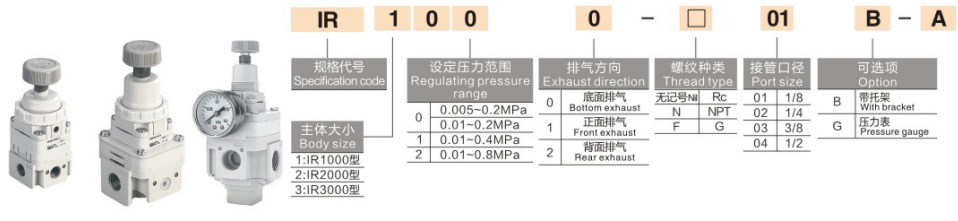

제품 시리즈 분류

     • IR1000: 미세 정밀 제어를 위한 1/8” 포트가 있는 미니 유형

     • IR2000: 일반 정밀 자동화를 위한 표준 1/4” 포트

     • IR3000: 대용량 장비를 위한 대용량 3/8”–1/2” 포트

     • IRxx100 시리즈: 자동 시스템 연동을 위한 항공조종 원격 조종 모델

응용 산업

     정밀 압력 측정 및 공기 누출 테스트, 반도체 및 전자 다이 본딩 장비, 필름 및 직물 장력 제어, 인쇄 압력 교정, 로봇 정밀 위치 지정 및 그립, 의료 실험실 장비, 자동차 정밀 스프레이 및 클램핑 시스템.
