AR 시리즈 파일럿 작동식 압력 레귤레이터(SOLH by Richge Technology)

상표:Richge Technology(睿其格科技)의 SOLH

제품 포지셔닝

     SOLH AR 파일럿 작동식 레귤레이터는 전체 모델 AR425/435/625/635/825/835/925/935를 포괄합니다. 내부 파일럿 릴리프 구조를 채택한 이 시리즈는 중-고압, 대유량, 장거리 및 고정밀 주 공기 파이프라인을 대상으로 합니다. 표준 직접 작동식 레귤레이터와 비교하여 뛰어난 조절 정확도, 더 큰 처리량 및 더 강력한 압력 변동 방지 성능을 제공합니다.

구조 및 작동원리

     구조: 일정한 블리드 파일럿 에어를 갖춘 내부 파일럿 릴리프 유형

     1. 입구 압축 공기는 주 흐름 채널과 독립 파일럿 제어 회로로 나뉩니다.

     2. 파일럿 에어 압력은 다이어프램을 밀어 메인 스풀의 개방을 조정하여 안정적인 출력 압력을 제공합니다.

     3. 릴리프 기능이 내장되어 과잉 2차 압력을 자동으로 배출하여 출구 압력을 일정하게 유지합니다.

     4. 약 5L/min의 일정한 블리드 공기 흐름은 초고속 응답과 탁월한 조절 정밀도를 보장합니다.

주요 제품 특징

     1. 대유량 및 고압 정격

     최대 작동 압력은 1.5MPa 내압으로 1.0MPa에 도달합니다. 포트 크기는 1/4"에서 최대 2"까지 다양하며 공장 주요 트렁크 라인과 중앙 집중식 공기 공급 시스템에 완벽하게 일치합니다.

     2. 매우 높은 조절 정밀도

     히스테리시스는 0.02MPa 이하이고 반복성은 0.01MPa입니다. 입구 압력의 급격한 변화나 순간적인 유량 서지에도 출력 압력은 일정하게 유지됩니다.

     3. 하나의 동일한 본체 내 이중 압력 범위

     3.1 접미사 25 모델: 일반 고압 산업 응용 분야의 경우 0.05–0.83 MPa

     3.2 접미사 35 모델: 저압 정밀 제어 시나리오의 경우 0.02–0.20 MPa

     4. 통합 자동 과압 완화

     추가 외부 릴리프 밸브가 필요하지 않습니다. 내장된 릴리프 구조는 압력 출력을 안정화하고 하류 공압 구성 요소에 대한 압력 영향을 방지합니다.

     5. 안정적이고 유지관리 친화적인 구조

     작동 온도 범위는 -5℃ ~ +60℃입니다. 다이캐스트 알루미늄 합금 본체는 무급유 작동과 임의의 장착 방향을 지원합니다.

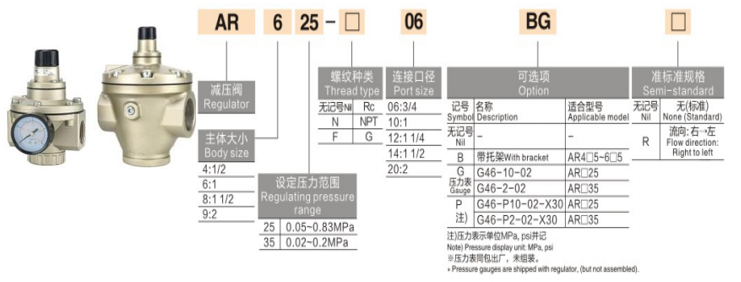

모델 및 사양표

일반 기술 매개변수

     1. 적용 가능한 매체: 건조하거나 윤활된 압축 공기

     2. 최대 입구 압력 : 1.0MPa

     3. 일정한 출혈 소비: 대강. 5L/분(ANR)

     4. 표준 게이지 포트: 1/4" 스레드

     5. 구조 유형: 내부 파일럿, 일정한 블리드가 있는 릴리프 설계

일반적인 응용 분야

     1. 공장 주요 공기 파이프라인 및 중앙 집중식 공기 공급 스테이션

     2. 대구경 실린더, 에어 모터, 송풍 및 건조 장치를 갖춘 대유량 장비

     3. 정밀 공압 제어: 테스트 설비, 위치 결정 장비, 장력 제어 및 유압 프레스

     4. 압력 변동이 심하고 장거리 공기 전달이 필요한 파이프라인

     5. 고압 공기 탱크에서 중압 생산 장비까지 2단계 감압 시스템

핵심 요약

     AR 파일럿 시리즈는 내부 릴리프 파일럿 구조, 큰 유량, 높은 정밀도, 이중 선택 가능한 압력 범위 및 지속적인 자동 블리드 기능을 통합합니다. 이는 메인 에어 트렁크, 고유량 장비 및 고정밀 고압 공압 회로를 위한 최적의 압력 조절 솔루션 역할을 합니다.

선택 비교: 다이렉트 AR / 파일럿 AR / VEX1

     1. 직동 AR(AR20~60): 작은 흐름, 경제적 비용, 작은 분기 회로에 대한 표준 조절 정확도

     2. 파일럿 AR(AR425~935): 중대형 유량, 고정밀, 공장 주요 공기 파이프라인 전용

     3. VEX1 시리즈: 초대형 처리량, 3포트 배기 설계, 다단계 압력 조정 및 초고속 릴리프 성능
