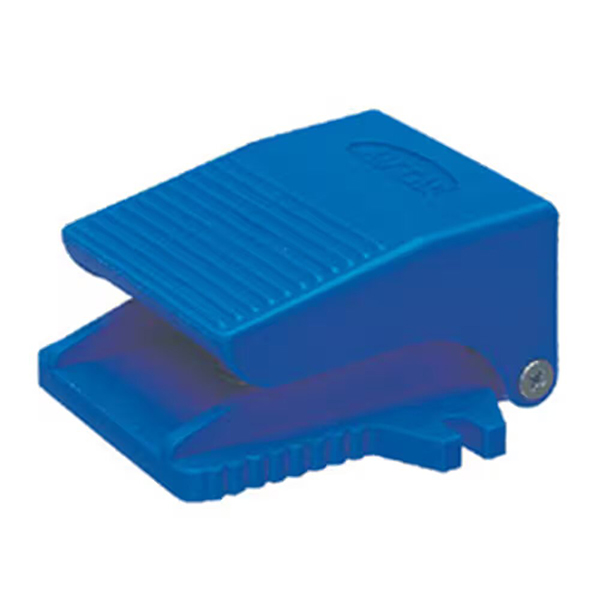

3F / 3FM 시리즈 풋 페달 밸브 | 3/2 웨이
  • 3F / 3FM 시리즈 풋 페달 밸브 | 3/2 웨이3F / 3FM 시리즈 풋 페달 밸브 | 3/2 웨이

3F / 3FM 시리즈 풋 페달 밸브 | 3/2 웨이

SOLH 3F 공압식 풋 페달 밸브는 견고한 다이캐스트 알루미늄 3F 및 경량 플라스틱 3FM 버전으로 구성되어 AirTAC 제품을 직접 교체할 수 있습니다. 자체 개발한 정밀 실링 기술과 자동화된 대량 생산으로 연간 대규모 출하량으로 충분한 현물 재고를 보유하고 있습니다. 자체 재설정 및 잠금 모드와 IP54 보호 기능을 갖춘 이 제품은 고정 장치 클램핑, 단동 실린더 및 진공 차단 기능을 제공하며 기계 가공 및 자동화 고객에게 안정적으로 공급되며 무급유 압축 공기 하에서 고주파 작업장 작업에 대한 내마모성을 제공합니다.

3F / 3FM 시리즈 3/2 웨이 풋 페달 밸브 | 평상시 닫힘 직동식 공압식 풋 밸브

브랜드: Richge Technology의 SOLH | AirTAC 3F / 3FM 풋 밸브에 대한 전체 호환 교체

1. 제품개요

     SOLH 3F 및 3FM 시리즈는 다음과 같습니다.3/2 방향 직동식 상시 폐쇄형 공압식 풋 페달 밸브, 원래 AirTAC 3F210 및 3FM210 모델과 완벽하게 호환되고 상호 교환 가능합니다. 3F210은 견고한 다이캐스트 알루미늄 하우징을 채택하고 3FM210은 경량 미니 플라스틱 구조를 채택했습니다. 두 시리즈 모두 표준 P/A/R 공기 포트 로직을 갖춘 내장형 배기 설계를 채택했습니다. 핸즈프리 공압 스위칭 장치 역할을 하며 단동 실린더 제어, 진공 파괴, 수동 조그 공기 회로 온-오프, 스탬핑 및 고정 장치 클램핑 제어에 널리 사용됩니다.

  1.1 핵심 에어 포트 로직 및 작동 원리

     • 공기 포트 정의: P(공기 흡입구), A(작동 배출구), R(배기구 내장)

     • 상시 닫힘 상태(페달 해제): P 입구가 닫혀 있고, A 포트가 R 배기 포트와 연통되어 실린더 잔압이 순간적으로 배기됩니다.

     • 작동 상태(페달을 밟은 상태): P-A 회로는 공기 공급을 위해 열리고, R 배기 포트는 압력을 유지하기 위해 닫힙니다.

     • 잠금 기능(L 접미사): 잠금 탭 구조를 갖추고 있습니다. 지속적인 공기 공급을 위해 페달을 잠그려면 한 번 누르십시오. 압력 해제를 잠금 해제하고 재설정하려면 다시 누르세요.

     • 표준 기능: Non-L 모델은 순간 셀프 리셋 방식으로 발을 떼면 자동으로 공기를 차단하고 압력을 방출합니다.


2. 모델 코딩 규칙 및 정의

     코딩 로직: 3(F/FM)210 - [포트 크기] [L 잠금] - [나사 유형]

  2.1 시리즈 하우징 정의

     • 3F210: 표준 고강도 알루미늄 합금 하우징 3/2 웨이 풋 밸브

     • 3FM210: 미니 경량 플라스틱 풋 밸브, 좁은 공간 설치에 적합한 컴팩트한 사이즈

  2.2 포트 크기 사양

     • M5: M5×0.8 가는나사 (3FM 미니 모델 전용, 마이크로 파일럿 에어 컨트롤)

     • 06: G1/8(PT1/8) 표준나사

     • 08: G1/4(PT1/4) 산업공구용 주류 범용사양

  2.3 함수 및 스레드 접미사

     • L 접미사: 장시간 압력 유지가 가능한 자동 잠금 구조

     • L 없음: 즉각적인 셀프 리셋 방식, 페달 해제 후 자동 압력 완화

     • 스레드 유형: 공백=PT 테이퍼 나사; G=영국 표준 병렬 스레드; T=NPT 미국산 테이퍼 나사

     모델 예: 3F210-08L | 자동 잠금 기능이 있는 G1/4 포트 알루미늄 합금 풋 밸브; 3FM210-M5 | M5 스레드 미니 플라스틱 마이크로 풋 밸브

  2.4 전체 시리즈 사양 비교표

모델

스레드 크기

본체 재질

적용 가능한 시나리오

3FM210-M5

M5×0.8

엔지니어링 플라스틱

마이크로 파일럿 에어 컨트롤, 소형 지그, 소형 장비

3FM210-06

G1/8

엔지니어링 플라스틱

작은 실린더, 좁은 설치 위치

3FM210-08

G1/4

엔지니어링 플라스틱

경제적인 일반 산업용 툴링

3F210-06

G1/8

다이캐스트 알루미늄 합금

중소형 공압기기

3F210-08

G1/4

다이캐스트 알루미늄 합금

견고한 툴링, 고주파 스테핑(주류 모델)


3. 핵심 기술 매개변수

매개변수 항목

사양

작동 압력 범위

0~1.0MPa

보증 압력

1.5MPa

작동 매체

필터링된 압축 공기(≥40μm), 무급유 작동

작동 온도 범위

-20℃~+70℃

씰링 재료

NBR 니트릴 고무, 내마모성 및 기밀성

스테핑포스

28~35N, 노동력 절약형 스테핑 작업

기계적 수명

≥2백만 주기

보호 등급

IP54, 방수 및 방진

설치 방법

예비 바닥 장착 구멍, 바닥/테이블 볼트 고정


4. 선택 구별: 3F 알루미늄 시리즈 vs 3FM 미니 플라스틱 시리즈

비교항목

3F 알루미늄 합금 시리즈

3FM 미니 플라스틱 시리즈

주택 특징

미끄럼 방지 페달이 있는 다이캐스트 알루미늄, 충격 방지 및 내구성

PP + 유리섬유 플라스틱, 초경량 & 컴팩트한 사이즈

무게

헤비타입(≒850g)

경량(약320g)

내구성

고주파 스테핑 및 열악한 작업장 조건에 적합

저주파 경부하 및 실내 소형 장비에 이상적

최소 인터페이스

G1/8 (06)

미니회로 전용 M5×0.8 마이크로 스레드


5. 기능적 구별: 자체 재설정과 자동 잠금

     • Non-L 순간자기복귀형: 발을 떼면 페달이 자동으로 반동하여 공기 공급을 차단하고 포트 A의 압력을 해제합니다. 조깅 및 간헐적 제어 시나리오에 가장 일반적인 유형입니다.

     • L 접미사 자동 잠금 유형: 한 번 누르면 페달이 잠기며 지속적인 공기 공급과 압력 유지가 가능합니다. 다시 누르면 잠금이 해제되어 잔압이 해제됩니다. 장기간 압력을 유지하는 공압 회로용으로 특별히 설계되었습니다.


6. 교체 및 일반적인 응용 분야

  6.1 호환 교체

     SOLH 3F/3FM 시리즈는 원래 AirTAC 3F210/3FM210 시리즈 및 국내 Xinchang/SOLIH 동급 모델을 완전히 대체하며 완벽한 치수 및 기능 호환성으로 기존 FV320 풋 페달 밸브를 직접 업그레이드 및 교체할 수 있습니다.

 6.2 일반적인 응용 시나리오

     • 단동식 실린더 풋 컨트롤: 공기 공급원 → 3F 풋 밸브 → 단동 실린더; 페달을 떼면 실린더가 자동으로 복귀 및 압력을 해제하여 안전한 간헐 작동을 실현합니다.

     • 진공 흡입 컵 압력 완화: 공기를 공급하여 진공을 차단하는 단계; 페달을 놓아 공기를 배출하고 흡입 컵 고정력을 제거하여 작업물을 빠르게 해제합니다.

     • 산업 공정 제어: 소형 스탬핑 기계, 그라인더 및 공압 고정 장치 클램핑 시스템을 위한 수동 풋 전환으로 손이 자유로워 효율적인 작업이 가능합니다.


한 문장 요약

     SOLH 3F/3FM 시리즈 3/2 방향 상시 폐쇄형 풋 페달 밸브에는 견고한 알루미늄 자체 재설정/자동 잠금 모델과 소형 경량 플라스틱 모델이 포함됩니다. IP54 방진 및 방적 성능, 무급유 작동 및 완벽한 AirTAC 호환성을 갖춘 이 밸브는 실린더 제어, 진공 차단 및 산업용 공구 작동을 위한 표준 핸즈프리 공압 전환 밸브입니다.
