4M 시리즈 NAMUR 표준 5/2 방향 솔레노이드 밸브 | 액추에이터 장착 플레이트형 밸브

브랜드: Richge Technology의 SOLH

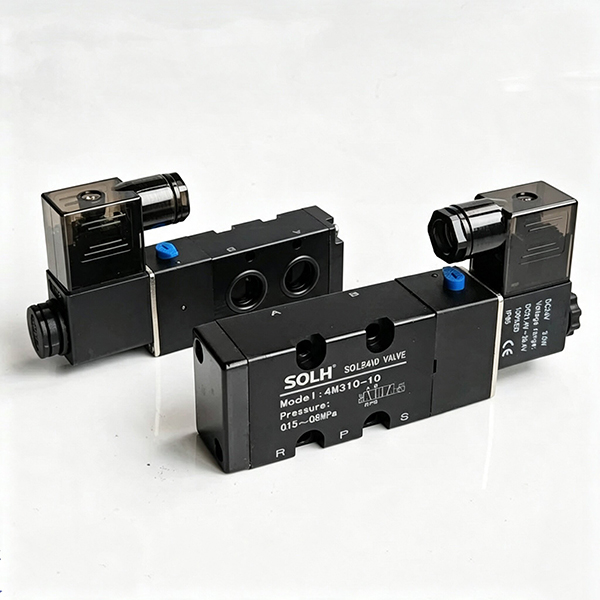

1. 제품개요

     SOLH 4M 시리즈는 전문가용입니다.NAMUR 표준 5/2 웨이 플레이트형 솔레노이드 밸브 공압식 액츄에이터 자동 제어를 위해 특별히 설계되었습니다. 밸브 바닥에 표준 장착 구멍이 있는 국제 NAMUR 측면 장착 표준을 엄격히 준수합니다. 밸브는 중간 어댑터 공기 파이프 없이 공압 볼 밸브 및 버터플라이 밸브 액추에이터 측면에 직접 적층하여 설치할 수 있습니다. 밸브 자동 제어 회로 전용으로 사용되며 Airtac 4M 시리즈 표준과 완전히 일치하며 기존의 4V 튜브형 솔레노이드 밸브와 구조적으로 다릅니다.

  1.1 핵심 제품 사양

     • 기능 모드: 5/2 way(5포트 2위치)

     • 드라이브 구조: 내부 파일럿 스풀형, 무급유 작동

     • 장착 표준: NAMUR 표준 측면 장착(P/A/B/R1/R2 공기 회로와 통합된 베이스)

     • 주류 모델: 4M210-08, 4M210-06, 4M110-06

2. 완전한 모델 코딩 규칙 및 전체 시리즈 목록

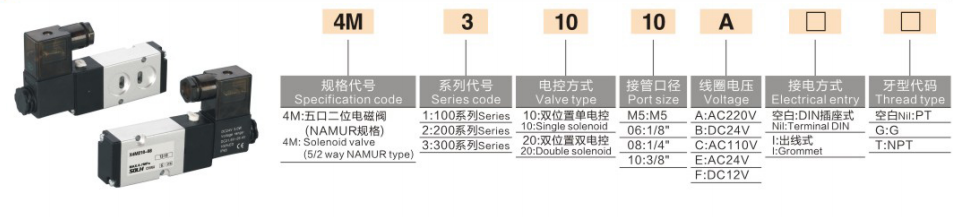

 1. 코딩 로직: 4M [사이즈 코드] [제어 코드] [기능 코드] - [포트 스레드]

  2. 모델 예시

     4M210-08: 200 사이즈, 스프링 리셋 기능이 있는 단일 전기 제어 장치, PT1/4 외부 스레드 포트

 3. 전체 시리즈 주류 모델 사양 목록

3. 핵심 기술 매개변수

4. NAMUR 실장 핵심 장점 및 주요 선택 포인트

     • 통합 NAMUR 베이스 에어 포트: 밸브 하단에 A/B 에어 포트가 내장되어 있습니다. 액추에이터와 장착한 후 액추에이터의 공기 흡입구 2개에 자동으로 도킹됩니다. A/B 포트에는 외부 공기 파이프가 필요하지 않습니다. P 공기 흡입구와 R1/R2 배출 포트만 외부 공기 공급원 연결이 필요하므로 배관 구조가 단순화되고 누출 지점이 줄어듭니다.

     • 내장형 수동 테스트 푸시로드: 밸브 측에 수동 디버깅 버튼이 장착되어 전원을 끈 후 수동 밸브 개폐 테스트를 지원하며 현장 설치, 디버깅 및 장비 유지 관리에 편리합니다.

     • 이중 제어 모드 특성: 4M×20 이중 전기 제어 모델은 현재 밸브 위치를 유지하기 위해 전원 차단 자동 잠금 메모리 구조를 채택합니다. 4M×10 단일 전기 제어 모델은 전원이 꺼진 후 스프링 힘에 의해 자동으로 재설정되어 각각 안전 재설정 및 위치 유지 요구 사항을 충족합니다.

     • 호환 가능한 매니폴드 장착: 4V 시리즈(4M100M/200M/300M 매니폴드 베이스)와 동일한 베이스 사양을 공유합니다. 매니폴드 설치를 통해 여러 밸브에 대한 중앙 집중식 공기 공급을 지원하며 독립적인 작동을 위해 단일 액추에이터에 직접 장착할 수도 있습니다.

5. 4M NAMUR 밸브와 4V 기존 튜브 밸브 | 오류 방지 선택 가이드

6. 일반적인 매칭 애플리케이션

     • 밸브 자동 제어 시스템: 4M210-08은 DA/SR 공압식 액츄에이터 + 볼/버터플라이 밸브와 일치하며 석유화학, 수처리 및 파이프라인 유체 전환 장비에 널리 사용됩니다.

     • 밸브 아일랜드 통합 시스템: 4M200M 멀티 링크 매니폴드 베이스를 채택하여 중앙 집중식 공기 공급을 실현하고 자동화된 파이프라인 클러스터를 위한 여러 개의 4M 시리즈 솔레노이드 밸브의 통합 설치를 실현합니다.

     • 파이프라인 배관 매칭: 외부 스레드 포트를 KQ2 퀵 커넥트 수나사 스트레이트 피팅으로 연결하여 메인 공기 소스 파이프라인과 빠르게 도킹하여 안정적이고 누출 없는 연결을 보장합니다.

한 문장 요약

     SOLH 4M 시리즈는 공압식 액추에이터 전용 NAMUR 표준 플레이트형 5/2 웨이 솔레노이드 밸브로, 튜브리스 직접 장착, 무급유 작동 및 IP65 보호 기능을 갖추고 공압식 볼 밸브 및 버터플라이 밸브의 자동 전환을 위한 최적의 지원 제어 구성 요소입니다.
