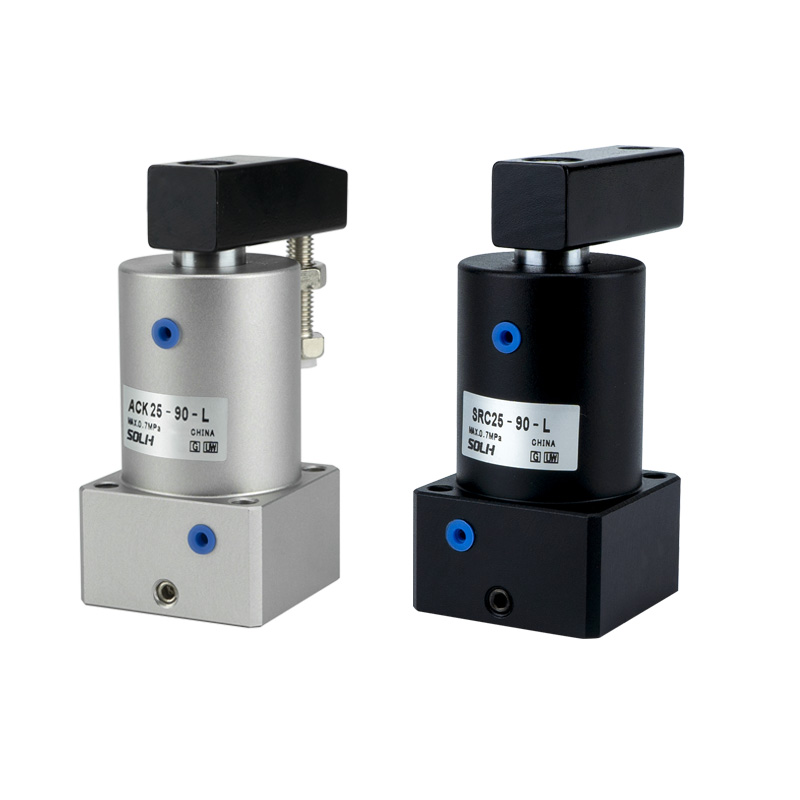

ACK 시리즈 앵글 실린더 | 90°/180° 회전 및 하향 클램프 2-in-1 실린더

브랜드: Richge Technology의 SOLH

제품개요 및 핵심구조적 특징

     SOLH ACK 시리즈는 90°/180° 회전과 선형 하향 클램핑 동작을 통합한 고성능 2-in-1 앵글 실린더입니다. Φ25mm에서 Φ63mm까지의 보어 크기를 커버하며 높은 정밀도와 강력한 편심 하중 저항을 위해 전문적인 3개의 가이드 홈 구조를 채택했습니다. 옵션인 단면/양면 압력 플레이트와 왼쪽/오른쪽 회전 방향은 다양한 고정 장치 레이아웃에 완벽하게 적용됩니다. 높은 강성, 긴 사용 수명 및 고하중 클램핑 용량을 특징으로 하는 ACK 실린더는 자동화된 툴링, 용접 포지셔닝 및 스탬핑 고정 공정에서 공간이 제한된 공작물 클램핑 스테이션에 널리 사용됩니다.

1. 복합 회전 및 클램핑 동작

• 표준 작업 순서: 후진 → 90°/180° 좌/우 회전 → 하향 클램핑을 위해 확장

• 재설정 순서: 클램프 해제 → 역회전 → 확장 및 재설정

• 고정밀 위치 결정: 표준 90° 회전 각도, ±1.5° 높은 정확도; 180° 회전 유형 옵션은 반복 가능하고 안정적인 공작물 위치 지정을 보장합니다.

2. 고강성 및 긴 수명

• 3가이드 홈 구조: 최적화된 3방향 가이드 설계로 뛰어난 동작 안정성, 높은 가이드 정확도, 강력한 편향 방지 기능을 제공하여 클램핑 시 편심 하중에 효과적으로 저항합니다.

• 고강도 소재 구성: 피스톤 로드는 열처리 가공된 특수합금강을 채용하여 내마모성과 내구성이 우수합니다. 실린더 본체는 내식성과 구조적 강성을 높이기 위해 경질 아노다이징 처리를 거칩니다.

• 프리미엄 수입 씰: 복잡한 작업 조건에 대한 적응성이 뛰어난 수입 씰 재료를 채택하여 공기 누출을 효과적으로 줄이고 실린더의 전체 수명을 크게 연장합니다.

3. 유연한 설치 및 다양한 구성

• 선택적인 압력판 유형: 좁은 작업물을 위한 ACK 단면 압력판; 다양한 공작물 클램핑 요구 사항을 충족하는 넓은 공작물용 ACKD 양면 압력 플레이트입니다.

• 조정 가능한 회전 방향: L(시계 반대 방향 왼쪽 회전) 및 R(시계 방향 오른쪽 회전)은 현장 스테이션 레이아웃에 따라 선택 사항입니다.

• 범용 장착 설계: 바닥에 직접 고정할 수 있는 관통 구멍이 4개 있으며, 플랜지 장착과 호환됩니다. 예약된 표준 스위치 홈을 사용하면 위치 감지용 자기 스위치를 편리하게 설치할 수 있습니다.

완전한 모델 명명 규칙 및 주문 예

1. 대표적인 모델 예시: ACKL25-90, ACKDR40-90

2. 표준 주문 예

• 단면 왼쪽 회전 90°: ACKL25-90(Φ25 내경, 좌회전, 90° 표준 ​​각도)

• 양면 오른쪽 회전 90°: ACKDR32-90(Φ32 내경, 양면 플레이트, 우회전, 90° 각도)

• 대구경 중하중형: ACKL63-90(최대 내경 Φ63, 좌회전, 고하중 클램핑용 각도 90°)

일반 기술 변수(20℃, 0.5MPa 표준 조건)

1. 기본사양

• 작동 모드: 복동식 복합운동(회전+하향클램핑)

• 작동 압력 범위: 0.15~1.0MPa; 보증 압력: 1.5MPa

• 주변 온도: -20℃~80℃

• 피스톤 작동 속도: 50~200mm/s

• 회전 각도: 90°(표준); 180°(옵션)

• 표준 클램핑 스트로크: Φ25=12mm; Ø32=16mm; Ø40=20mm; Ø50=25mm; Ø63=30mm

2. 이론적인 체결력 (단위: N @0.5MPa)

3. 제품 중량(단위: kg @90° 표준형)

일반적인 애플리케이션 시나리오

• 공작기계 및 용접 설비: 공작물 포지셔닝 클램핑, 용접 고정 및 스탬핑 스테이션 이동 방지에 이상적입니다. 통합된 회전 및 클램핑 2-in-1 동작은 기계 구조를 단순화하고 설치 공간을 절약합니다.

• 전자 및 정밀 부품 가공: 팔레트 클램핑, 지그 고정, 초정밀 부품 위치 결정에 적합합니다. 높은 위치 정확도와 낮은 먼지 발생을 특징으로 하며 엄격한 정밀도 및 청결 요구 사항을 충족합니다.

• 자동 전송 메커니즘: 회전 테이블 제한, 뒤집기 메커니즘 포지셔닝 및 짧은 행정 클램핑 스테이션에 널리 적용되어 안정적이고 부드러우며 반복 가능한 복합 모션 성능을 제공합니다.

• 고강도 고정 작업 조건: 강력한 클램핑력과 뛰어난 편심 하중 방지 성능으로 무거운 공작물 클램핑, 금형 고정 및 큰 하중의 정밀 위치 결정 시나리오에 완벽하게 적응합니다.

3단계 빠른 선택 가이드

1. 보어 크기 선택: 실제 클램핑 하중에 따라 내경 크기를 선택하십시오. 이론적 클램핑력 ≥ 실제 하중 × 1.5 안전 계수를 보장합니다. 과중한 작업 조건에서는 Φ40 이상의 보어를 우선시합니다.

2. 스트로크 선택: 표준 클램핑 스트로크 범위는 12mm ~ 30mm입니다. 작업 중 기계적인 간섭을 피하기 위해 공작물 높이에 따라 스트로크 마진을 3~5mm 확보하십시오.

3. 구성 선택

￮ 압력판 유형: 좁은 공작물에는 ACK 단면 플레이트를 선택하십시오. 넓은 공작물에는 ACKD 양면 플레이트를 선택하십시오.

￮ 회전 방향: 실제 스테이션 배치 및 기계 간섭 조건에 따라 L 왼쪽 회전 또는 R 오른쪽 회전을 선택합니다.

한 문장 요약

     SOLH ACK 시리즈 앵글 실린더는 고정밀 3가이드 홈 구조를 채택하여 90°/180° 회전 및 하향 클램핑 통합을 지원합니다. 옵션인 단면/양면 압력 플레이트, 유연한 왼쪽/오른쪽 회전 및 우수한 고하중 처짐 방지 성능을 갖춘 이 제품은 공간이 제한된 다양한 자동 고정 장치 스테이션을 위한 고강성 및 수명이 긴 클램핑 솔루션입니다.
