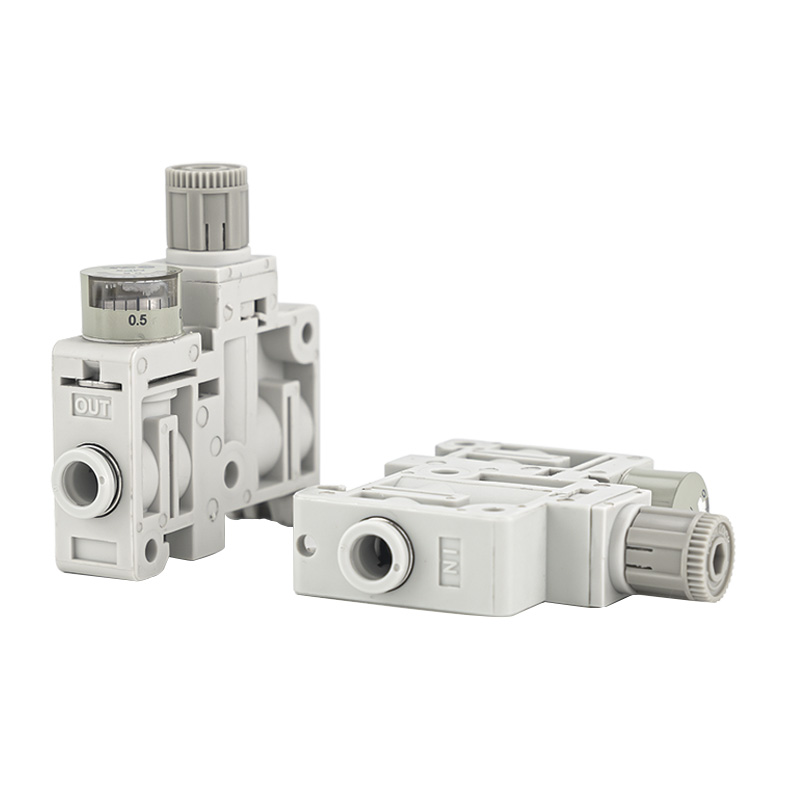

ARM5 시리즈 초소형 압력 레귤레이터(ARM5S)

상표:Richge Technology의 SOLH

제품 포지셔닝

     ARM5 단일 레귤레이터 모델 ARM5S는 표준 역류 기능이 내장된 14mm 초소형 직동형 피스톤 압력 레귤레이터입니다. 이 제품은 작은 크기, 단일 독립 설치 옵션 또는 매니폴드 적층 조립 옵션, 통합 원터치 푸시인 커넥터 및 고정밀 압력 조정 기능을 갖추고 있습니다. 이 미니 레귤레이터는 엄격한 공간 제한 요구 사항이 있는 소형 공압 회로용으로 맞춤 제작되었습니다.

구조 및 작동원리

     · 직동형 피스톤 구조; 릴리프 버전은 표준, 비 릴리프 버전은 옵션

     · 표준 역류 설계로 출구 포트에서 입구 포트로 역류가 허용됩니다.

     · Ø4, Ø6, 5/32" 및 1/4" 튜빙용 직선형 및 엘보형 통합 푸시인 피팅 제공

     · 두 가지 장착 솔루션: 직접 패널 장착 및 DIN 레일 장착

     · 무게가 33g에 불과한 초경량 본체

핵심 주요 기능

     1. 14mm 초소형 좁은 하우징 본체 폭은 14mm에 불과하며, 부피는 기존 AR20 표준 레귤레이터의 1/7로 줄었습니다. 내장된 기계, 제어 패널 및 소형 소형 지그 내부에 완벽하게 들어맞습니다.

     2. 고정밀 조정 가능한 압력조정 가능한 압력 범위는 0.05–0.7 MPa입니다. 표준 릴리프 모델은 안정적인 출력을 위해 과도한 압력을 자동으로 해제합니다. 옵션인 비릴리프 모델은 탁월한 압력 유지 성능을 제공합니다.

     3. 표준 역류 기능 내장 출구 압력이 입구 압력을 초과하면 내부 채널이 자동으로 열립니다. 전체 공기 회로 레이아웃을 단순화하기 위해 솔레노이드 밸브 다운스트림에 직접 설치할 수 있습니다.

     4. 유연한 커넥터 및 다양한 장착 방법직선 및 엘보우 피팅은 입구 및 출구 포트에 대해 상호 교환이 가능합니다. 레귤레이터는 0.8MPa 정격의 측면 장착 압력 게이지 옵션을 통해 직접 고정 및 DIN 레일 스태킹을 지원합니다.

     5. 부식 방지 및 긴 서비스 수명수지와 알루미늄 합금 하우징이 결합되어 부식에 강합니다. 적용 가능한 주변 온도 범위는 -5℃ ~ +60℃입니다. 무급유 작동으로 장기간 안정적인 사이클링 성능을 보장합니다.

기술 사양표

모델 코드 설명

예: ARM5SA-07-A

     · ARM5S: 단일 독립 레귤레이터 본체

     · A: DIN 레일 마운트; B: 직접 ​​패널 장착

     · 07: 피팅 구성(Ø6 튜브의 경우 IN 스트레이트 + OUT 스트레이트)

     · A: 측면 압력 게이지 장착; 공백 = 게이지 없음

일반적인 애플리케이션 시나리오

     3C 전자 장치, 의료 장치 및 소형 로봇을 위한 소형 자동화 장비 및 정밀 지그 설치 공간이 극히 제한된 장비 레이아웃 마이크로 흐름 정밀 제어: 공기 송풍, 진공 흡입, 유체 분배 및 위치 지정 작동 최대 10개의 연결 스테이션을 지원하는 다중 회로 매니폴드 스태킹 시스템 역류 특성을 활용한 솔레노이드 밸브 뒤에 직렬 설치

한 문장 요약

     ARM5S 미니 압력 조절기는 14mm 초소형 피스톤 구조, 표준 역류 설계, 통합 푸시인 피팅, 단일/다기관 장착 및 33g에 불과한 경량 본체를 특징으로 하며 초정밀 공압 제어에 선호되는 솔루션 역할을 합니다. 메타 제목 및 메타 설명메타 제목: ARM5S 14mm 초소형 미니 압력 조절기 | Richge Technology 메타 설명: 표준 역류, DIN 레일 매니폴드 마운트, 소형 정밀 자동화 회로를 위한 경량 33g 설계를 갖춘 Richge ARM5S 소형 공압 조절기입니다.
