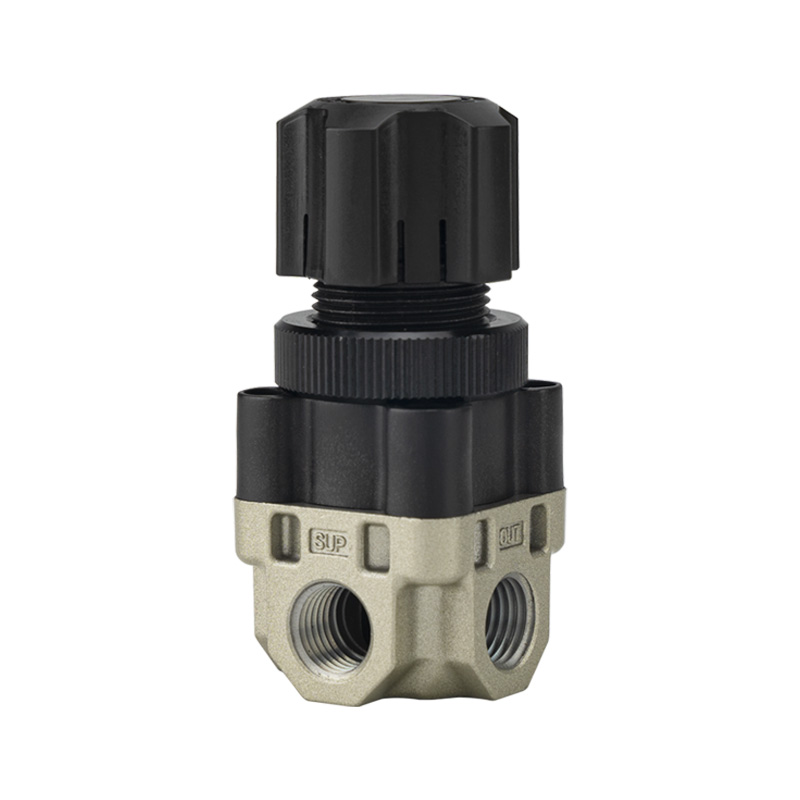

ARX ​​시리즈 소형 압력 레귤레이터

상표:Richge Technology(睿其格科技)의 SOLH

제품 포지셔닝

     ARX20 모델이 주를 이루는 ARX 시리즈는 최대 2.0MPa 입구 압력을 지원하는 미니 피스톤 릴리프 레귤레이터입니다. 고압 공기 공급 및 소유량 정밀 조정 시나리오를 갖춘 소형 장비를 대상으로 하는 이 제품은 작은 치수, 연속 공기 유출 제로, 대유량 및 다중 포트 유연한 배관 레이아웃을 통합합니다.

구조 및 작동원리

     --릴리프 기능이 내장된 직동식 피스톤 구조

     --최대 입구 작동 압력은 2.0MPa에 도달하여 일반 AR 조절기의 1.0MPa 제한을 초과합니다.

     --영구적인 공기 유출 없이 꾸준한 공기 소비량이 0입니다.

     --다양한 배관을 위해 3개의 독립적인 출력 포트와 일치하는 하나의 공급 입구

     --소형 전체 치수: 폭 35mm, 길이 80mm, 순중량 110g

핵심 주요 기능

1. 높은 입구 압력 저항 (핵심 장점)

     최대 작동 압력: 2.0MPa; 내압: 3.0MPa. 두 가지 조정 가능한 압력 버전을 사용할 수 있습니다. 0.05~0.85MPa 넓은 범위용 ARX20, 저압 0.05~0.30MPa 정밀 제어용 ARX21.

2. 초소형 & 경량 바디

    전체 크기 35mm × 80mm, 무게 110g에 불과하며 좁은 설치 공간과 통합 자동화 장비에 완벽하게 내장됩니다.

3. 제로 공기 손실 및 높은 유량 출력

     지속적인 공기 소모량 제로로 뛰어난 에너지 절약 성능을 발휘합니다. 동일한 크기 등급의 일반 레귤레이터보다 유량이 2배 더 많습니다.

4. 유연한 레이아웃을 위한 3개의 콘센트 포트

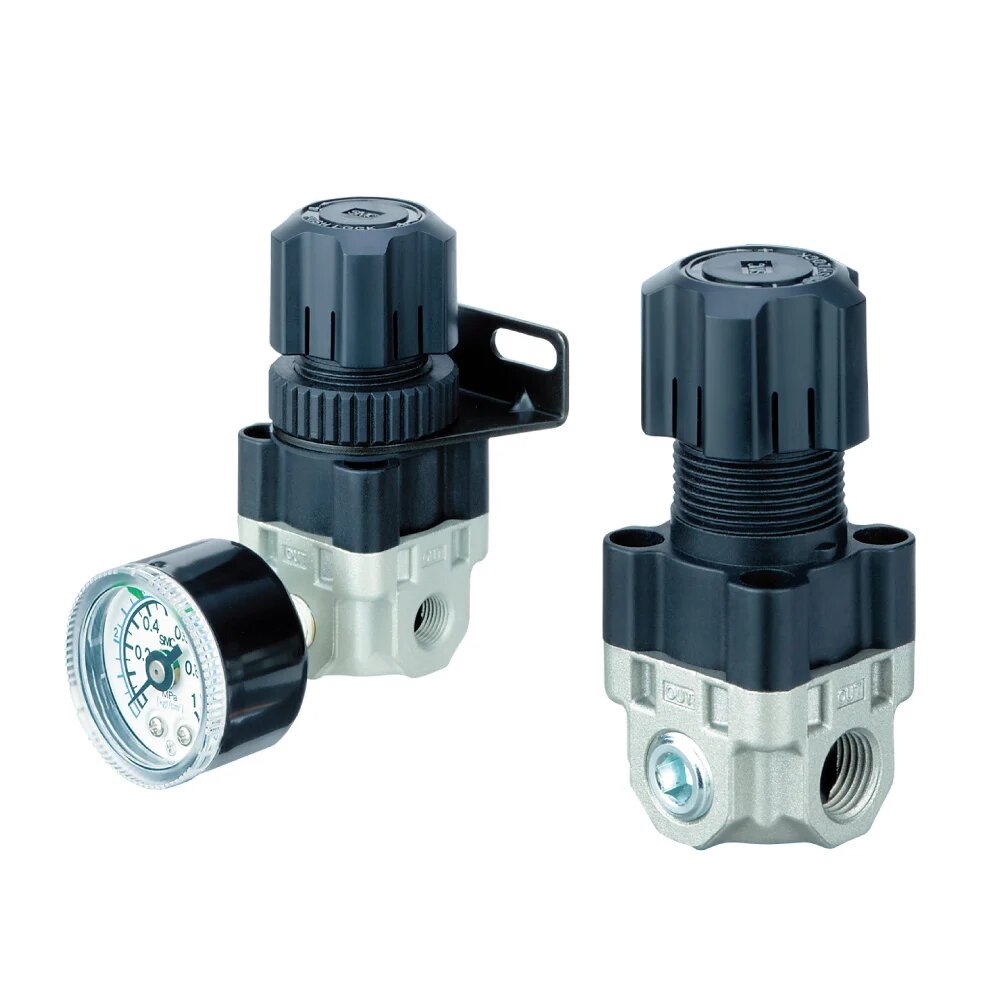

     3개의 출력 포트는 다중 채널 가스 분배, 압력 게이지 설치 또는 블랭크 플러그 폐쇄를 지원합니다. Rc1/8 게이지 포트는 예약되어 있으며 옵션인 장착 브래킷을 사용하면 다방향 설치가 가능합니다.

5. 안정적이고 유지보수가 필요 없는 작동

     적용 가능한 온도 범위: -5℃ ~ +60℃. 자동 릴리프는 회로 보호를 위해 과도한 압력을 해제합니다. 무급유 내부 구조로 일일 유지 관리 작업량이 줄어듭니다.

기술 사양 표

모델 코드 설명

예: ARX20-01GB

     --ARX: 제품 시리즈 코드

     --20: 표준 압력 범위; 21: 저압 범위

     --01: 포트 크기 1/4"

     --G = G 스레드 / N = Rc 스레드 / F = NPT 스레드

     --B: 장착 브래킷 장착; P: 패널 장착형

     --접미사 G: 일치하는 압력 게이지와 함께 제공됩니다.

일반적인 애플리케이션 시나리오

     소형 2.0MPa 고압 공기 압축기 정밀 공기 송풍 및 유체 분배 장비 소형 공압 자동화 기계 내장 고압 공기 테스트 회로 누출 제로 및 안정적인 압력 출력이 요구되는 실험실 분석 장비。

한 문장 요약

     ARX ​​컴팩트 피스톤 레귤레이터는 공기 소모량이 없는 2.0MPa 높은 입구 압력, 3개의 출력 포트 및 확대된 유량을 지원하여 소형 고압 저유량 공압 제어를 위한 최적의 솔루션을 제공합니다.
