C85 시리즈 스테인레스 스틸 미니 실린더
  • C85 시리즈 스테인레스 스틸 미니 실린더C85 시리즈 스테인레스 스틸 미니 실린더

C85 시리즈 스테인레스 스틸 미니 실린더

SOLH C85/CD85 스테인리스 스틸 미니 실린더는 ISO 6432 국제 표준을 준수하며 동등한 SMC 모델과 직접 교환할 수 있습니다. 보어 크기: Φ8/10/12/16/20/25mm. 배럴 및 피스톤 로드는 304 스테인리스 스틸로 제작되어 녹 및 내식성이 우수하며 습하고 약산, 알칼리 환경은 물론 식품, 제약, 전자 산업의 청정 생산 라인에 적용 가능합니다. 타이로드가 없는 압착 엔드 캡 구조를 채택하여 슬림하고 가벼운 실린더 디자인이 특징입니다. 완전한 변형에는 표준 복동, 단동 스프링 복귀/확장, 이중 로드 동기식 및 C85K 사각 비회전 로드 실린더가 포함됩니다. CD85 버전에는 자기 스위치를 통한 위치 감지를 위한 내장 자기 링이 장착되어 있습니다. 표준 고무 쿠션이 제공됩니다. 고속 작동 시 충격을 흡수하기 위해 ø10~25 모델에는 접미사 C 에어 쿠션이 옵션으로 제공됩니다. 최소 시동 압력은 0.05MPa에 도달하여 피스톤 속도 50~1500mm/s로 장기간 오일 프리 작동을 지원하며 고주파 단행정 왕복 운동에 적합합니다. 통합형 클레비스, 플랜지, 풋 마운트, 트러니언 마운트 등 ISO 표준 장착 옵션 전체 세트를 사용할 수 있습니다. C85는 MI, MA 실린더와 비교하여 세계적으로 인정받은 ISO 치수를 보유하고 있어 해외 시장에서의 장비 교체 편의성이 뛰어납니다. 선택 시 최소 50%의 추력 안전 여유를 권장합니다.

C85 시리즈 스테인리스 미니 실린더(ISO 6432 규격, SMC 대응 시스템)

브랜드: Richge Technology의 SOLH | 수출 지향형 제품 카탈로그

브랜드: Richge Technology의 SOLH

제품개요

     SOLH C85 시리즈 스테인레스 스틸 미니 실린더는 ISO 6432 국제 표준을 준수하며 보어 범위는 Φ8~25mm입니다. 특징: 컴팩트한 외형, 내식성, 고속 및 고주파 성능, 오일 프리 작동. 식품, 제약, 전자 및 일반 공압 자동화 장비에 널리 배포됩니다.


핵심 구조 및 디자인 특징

   1. 표준: ISO 6432(Φ8–Φ25), 글로벌 미니 실린더 시장을 위한 범용 장착 치수.

   2. 재질 : 304 스테인레스 스틸 배럴, 피스톤로드 및 잠금 너트; 녹슬지 않으며 습하고 약산성, 약알칼리성 작업 조건에 적합합니다.

   3. 구조: 롤 압착 엔드 캡, 타이로드 프리, 직선형 원통형, 소형 및 경량.

   4. 작업 변형

     -- 편로드 복동(표준)

     -- 단동(스프링 복귀/스프링 확장)

     -- 양로드 동기 실린더

     -- C85K 회전방지 로드형

   5. 쿠션: 표준 고무 쿠션; 고속 모션에서 충격을 줄이기 위해 ø10-25의 경우 옵션인 에어 쿠션(접미사 C).

   6. 씰링: 오일 저장소 홈이 있는 특수 양방향 씰, 낮은 시동 압력, 오일 프리 작업 조건에서 긴 서비스 수명.

   7. 위치 감지: 내장형 자기 링(코드 D) 옵션; 자기 스위치 설치 모드: A=트랙 홈, B=스틸 밴드 홈.

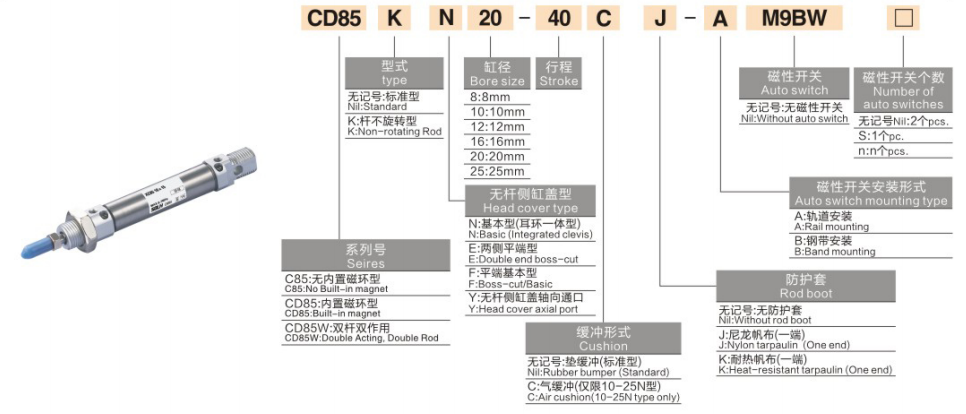

완전한 모델 코딩 규칙

   1. 모델 예 : CD85N25-100C-B

분절
암호
정의
C85
베이스 시리즈
ISO6432 스테인레스 스틸 미니 실린더
D
자석 옵션
D=내장 자기 링; 공백=자석 없음
N/F/E/K
변형 코드

N=기본형 일체형 클레비스

F=플랫엔드형

E=단동

K=비회전 로드

25
내경(mm)
8,10,12,16,20,25
100
스트로크 길이
최대. 복동형의 경우 400mm
C
쿠션
공백=고무쿠션; C=에어쿠션(Φ10~25 가능)
B
스위치 마운트
A=트랙 그루브; B=스틸 밴드 홈

  2. 주문 참고 예 : CD85N16-50

     -- 기본형, 내경 16, 스트로크 50, 자석 내장, 고무 쿠션.


표준 기술 사양(복동)

매개변수 항목
사양
보어 크기
Ø8,10,12,16,20,25mm
작동 압력
0.1~1.0MPa; 최소 시동 압력: 0.05MPa
보증 압력
1.5MPa
주변 온도
-10~+70℃; 자석 장착 모델의 경우 -10~+60℃
피스톤 속도
50~1500mm/s, 고주파 왕복운동에 적합
쿠션
표준 고무 쿠션; 에어쿠션 옵션(Φ10~25)
공기 포트 스레드
M5×0.8(Φ8~16); G1/8(Φ20~25)
매끄럽게 하기
사전 윤활, 오일 프리 작동 지원
스트로크 공차
±1.0mm


이론적인 추력 및 인장력 @0.6MPa(단일 로드, 단위:N)

보어(mm)
추력(N)
당기는 힘(N)
기준 수평하중(kg)
8
30
27
 1.5
10 47
43
2.3
12 68
62
3.4
16 121
 110
6.0
20 188
172
9.4
25 294
270
14.7


장착 형태 및 파생 모델

  1. ISO6432 장착 옵션

     -- N: 클레비스 일체형 기본형(가장 인기)

     -- F: 편평한 끝 축 장착

     -- L: 단일 풋 마운트 / M: 이중 풋 마운트

     -- G: 플랜지 마운트

     -- NU: 포이 U자형 갈고리 설치

   2. 주요 파생 버전

     -- CD85: 자기 링 내장, 자기 센서와 호환 가능

     -- C85K: 비회전 사각 피스톤 로드, 비틀림 방지 위치 지정

     -- C85E: 단동(스프링 복귀/스프링 연장)

     -- CWCD85E: 양로드 복동 실린더, 동기 운동


선택 비교: C85 VS MI VS MA

   1. ✅ C85가 선호하는 경우

     -- 식품, 제약 및 전자 산업: 스테인레스 스틸, 청정 등급, 부식 방지

     -- 고속 및 고주파 사이클: 50-1500mm/s 짧은 스트로크 왕복

     -- 콤팩트한 장비 레이아웃: Φ8–25 슬림 원통형 본체

     -- 습하고 약간 부식성이 있는 작업장 환경

     -- 세계적인 교류 수요: 직접 보충을 위한 ISO6432 보편적인 차원


 3단계 빠른 선택 가이드

   1. 보어 선택: 추력 및 수평 하중을 계산하고 안전 여유를 ≥50% 확보합니다. 더 높은 주파수 작동을 위해서는 더 작은 보어를 선택하십시오.

   2. 스트로크 확인: 10~20mm의 여백을 추가합니다. 최대 스트로크 400mm.

   3. 구성 선택

     - 내장 자석: 코드 D 추가

     -- 고속 충격 감소: 접미사 C 에어쿠션 선택

     -- 비틀림 방지 요구 사항: K 비회전 버전 선택

     -- 장착 형태 일치: 장비 구조에 따라 N/F/L/M/G


한 문장 요약

     SOLH C85/CD85 ISO6432 스테인레스 스틸 미니 실린더는 수입 SMC 시리즈와 완전히 호환되며 고속 오일 프리 작동, 다양한 장착 방법 및 회전 방지 로드 옵션, 식품, 의료 및 전자 자동화 생산 라인에 이상적인 선형 액추에이터를 지원합니다.
