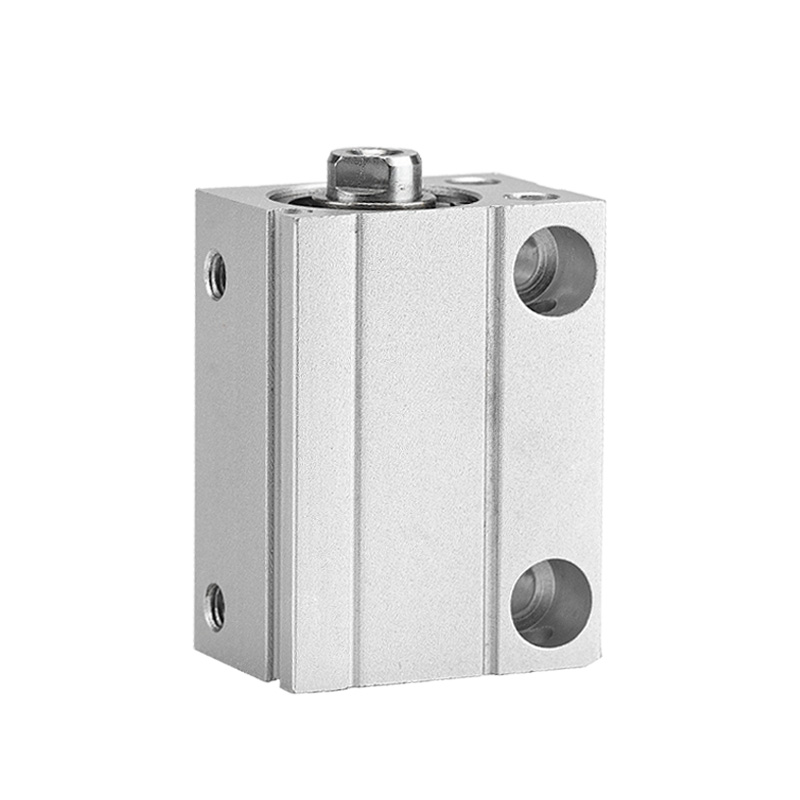

CDUJB 시리즈 컴팩트 프리 마운트 실린더

브랜드: Richge Technology의 SOLH

제품개요

    SOLH CDUJB 시리즈 초소형 프리 마운트 실린더는 설치 공간이 제한된 장비를 위해 설계되었습니다. 표준 CU 시리즈와 비교하여 전체 길이는 64% 감소하고 부피는 70% 감소했습니다. 정사각형의 컴팩트한 본체로 브래킷 없이 여러 표면에 직접 장착이 가능합니다. 위치 감지용 자석이 내장된 CDUJB입니다. 3C 전자, 의료 기기 및 반도체 정밀 자동화에 널리 채택됩니다.

시리즈 변형

핵심 구조의 장점

     -- 조밀한 레이아웃 및 임베디드 지그에 적합한 초소형 정사각형 본체;

     -- 바닥, 측면 및 끝면에 여러 측면 장착 구멍이 있어 어떤 방향에서든 설치할 수 있습니다.

     -- 내장 자석(CDUJB), 확장/수축 위치 감지용 듀얼 센서 슬롯;

     - MU-S025 자기 차폐판은 밀접하게 배열된 실린더의 상호 간섭을 피하기 위해 선택 사항입니다.

     -- 작은 작업물에 대한 충격을 줄이기 위한 선택적인 고무 엔드 쿠션;

     -- CDUJS 구리 프리 디자인은 깨끗한 환경을 위해 금속 침전을 방지합니다.

모델 코딩 규칙

   1. 예: CDUJB8×15D-M

     -- CDUJB: 시리즈 코드(C = 자석 내장, CUJB = 비자성)

     -- 8: 구멍 크기 (mm):4,6,8,10,12,16,20

     -- 15: 스트로크 길이(mm)

     -- D: 복동; S: 단동 스프링 리턴

     -- M: 외부 스레드 로드; 표시 없음 = 내부 스레드; ø4/ø6 로드 나사 없음

기술 사양

이론적인 출력력(N)

신청 및 선택 팁

   ✅ 일반적인 애플리케이션

     -- 3C 전자 마이크로 지그, 칩 이송, 커넥터 삽입;

     - 의료 장비 샘플 처리, 마이크로 푸시 메커니즘;

     -- 반도체 웨이퍼 포지셔닝, 클린룸 소형 액츄에이터;

     -- 자동화 스토퍼, 짧은 스트로크 클램핑 및 위치 지정.

   ⚠️ 선택 알림

     -- 무거운 측면 오프셋 하중에는 적합하지 않습니다. 측면 힘이 존재하는 경우 가이드를 추가하십시오.

     -- 여러 개의 실린더를 나란히 설치할 경우 자기 차폐판이 필요합니다.

한 문장 요약

      SOLH CDUJB 초소형 프리 마운트 공압 실린더는 다방향 브래킷 없이 설치가 가능하며 3C, 의료 및 반도체 산업의 제한된 공간 정밀 자동화에 이상적인 마이크로 선형 액추에이터입니다.
