CG1 / CDG1 시리즈 경량 실린더

SOLH CG1/CDG1 알루미늄 경량 원형 공압 실린더는 내경 크기 Φ20~100mm를 커버하며 SMC CA1 시리즈를 직접 치수 대체하는 역할을 합니다. 압출 알루미늄 배럴 및 엔드 캡과 경질 크롬 도금 피스톤 로드로 구성되어 있어 기존 표준 실린더보다 30% 가벼우며 열 방출이 뛰어납니다. 나사 고정형 엔드 캡 구조로 분해 및 유지 관리가 용이합니다. 90° 간격으로 배열된 4방향 공기 포트는 매우 유연한 배관 레이아웃을 제공합니다. 다양한 변형에는 CDG1B 표준 복동형, CG1S/CG1T 단동 스프링 복귀/확장, CG1W 양로드 동기 실린더 및 CG1K 육각형 비회전 로드 실린더가 포함됩니다. CDG1 모델에는 위치 피드백을 위해 M9B/A93 자기 스위치와 호환되는 내장 자기 링이 장착되어 있습니다. 표준 고무 쿠션이 장착되어 있습니다. 접미사 고속 작동 시 충격 소음을 줄이기 위해 에어 쿠션이 옵션으로 제공됩니다. 저마찰 복합 씰은 낮은 시동 압력을 제공하고 800만 주기 이상의 서비스 수명으로 오일 프리 작동을 지원합니다. 기본 유형, 풋 마운트, 플랜지, 클레비스 및 트러니언 마운트 등 다양한 장착 스타일을 사용할 수 있습니다. 컨베이어 라인, 포장 기계 및 전자 자동화 장비의 긴 스트로크, 경부하 및 중부하 고주파 왕복 애플리케이션에 적합합니다. 선택 시 최소 50%의 추력 안전 여유를 확보해야 합니다.

문의 보내기

제품 설명

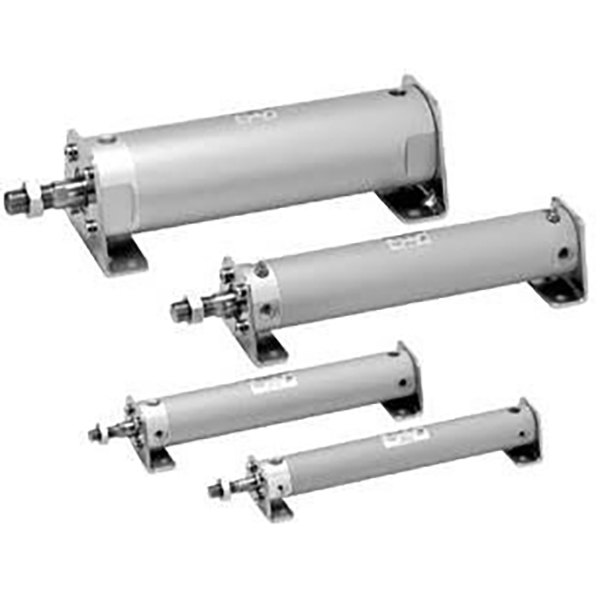

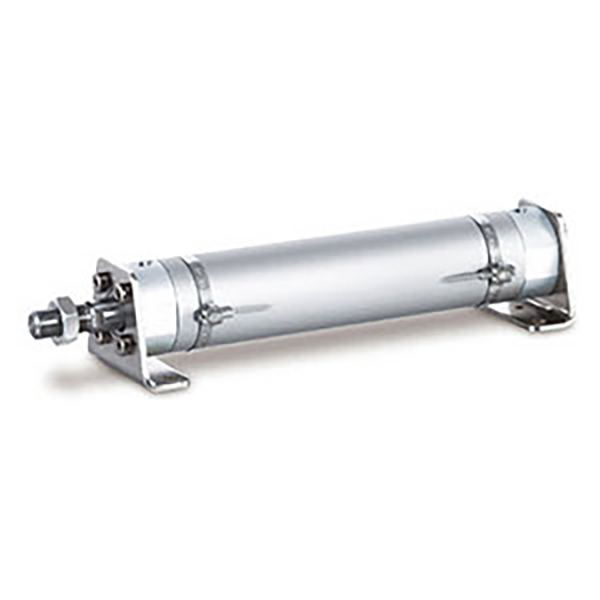

CG1 / CDG1 시리즈 알루미늄 경량 원형 실린더

브랜드: Richge Technology의 SOLH

제품개요

SOLH CG1/CDG1 알루미늄 경량 원형 실린더, 보어 Ø20~100mm, 완전히 교체 가능한 장착 치수를 갖춘 기존 SMC CA1 시리즈의 후속 대체품입니다. 특징: 경량, 범용 설치, 유연한 배관 레이아웃, 저소음 및 고속 성능. 자동화 컨베이어 라인, 전자 장비, 포장 기계, 경/중 부하용 경공업 장비, 긴 스트로크 및 고주파 왕복 응용 분야에 널리 사용됩니다.

핵심 구조 및 디자인 특징

1. 표준: 차세대 SMC 경량 원형 실린더, CA1 시리즈를 직접 교체합니다.

2. 재질 : 압출 알루미늄 배럴 및 엔드 캡, 경질 크롬 도금 피스톤로드. 기존 표준 실린더보다 30% 가볍고 강도가 높으며 방열성이 우수합니다.

3. 구조: 나사 고정 엔드 캡, 직선 원형, 쉬운 분해 및 유지 관리. 4방향 공기 포트(90° 간격), 매우 유연한 배관 배열.

4. 작업 변형

-- CG1B 복동식: 양쪽 끝단에 공기 공급, 가장 일반적인 표준 모델

-- CG1S / CG1T 단동: S=스프링 리턴; T=스프링 확장, 공기 차단 후 자동 재설정

-- CG1W 이중 로드: 양쪽으로 확장된 로드, 동기식 운동, 향상된 비틀림 방지 성능

-- CG1K 비회전 로드: 정확한 위치 지정 및 비틀림 방지를 위한 육각형 피스톤 로드

4. 쿠션: 표준 고무 쿠션; 고속에서 충격과 소음을 줄이기 위한 에어 쿠션(접미사 A)은 옵션입니다.

5. 씰링: 오일 저장소 홈이 있는 저마찰 복합 씰, 낮은 시동 압력, 오일 프리 작동, 서비스 수명 ≥800만 주기.

6. 위치 감지: 피스톤 위치 피드백을 위한 M9B/A93/Z73 자동 스위치와 호환되는 내장형 자기 링이 장착된 CDG1; 자석이 없는 CG1은 자석 스위치를 설치할 수 없습니다.

완전한 모델 코딩 규칙

1. 모델 예: CDG1BN25-100Z

분절	암호	정의
CG1 / CDG1	시리즈 코드	CG1 = 자기 링 없음 CDG1 = 내장 자기 링
B/S/T/W/K	작업 유형	B=복동형 S=단동 스프링 리턴 T=단동 스프링 확장 W=이중 로드 K=비회전 로드
N	로드 엔드 스레드	N=암나사(표준); 공백 = 수나사
20/25/32/40/50/63/80/100	내경(mm)	Ø20 ~ Ø100
100	스트로크 길이	Max.1000mm 복동 Max.300mm 단동
Z	버전 코드	Z=새로운 표준 버전; 공백=이전 버전

2. 표준주문 참고예

-- CDG1BN32-200Z: 보어32, 스트로크200, 복동, 자석 내장, 암나사

-- CDG1S40-100Z: 보어40, 스트로크100, 단동 스프링 리턴, 자석 내장

-- CDG1K50-150Z: 보어 50, 스트로크 150, 비회전 육각 피스톤 로드

유니버설 코어 기술 사양

매개변수 항목	표준사양
보어 범위	Φ20,25,32,40,50,63,80,100mm
작동 압력	복동:0.05~1.0MPa 단동:0.1~1.0MPa
보증 압력	1.5MPa
주변 온도	-10 ~ +70℃; 자석 장착 모델의 경우 -10 ~ +60℃
피스톤 속도	50 ~ 1000 mm/s; 에어쿠션 타입의 경우 50 ~ 700mm/s
쿠션	표준 고무 쿠션; 에어쿠션(A) 옵션
공기 포트 스레드	RC1/8(Ø20/25/32/40), RC1/4(Ø50/63), RC3/8(Ø80), RC1/2(Ø100)
매끄럽게 하기	사전 윤활, 오일 프리 작동 지원
스트로크 공차	1000mm 이하: ±1.4mm; 1000~1500mm: ±1.8mm

이론적인 추력 및 인장력 @0.5MPa(단일 로드, 단위:N)

1. 복동형 CG1B

보어(mm)	추력(N)	당기는 힘(N)	대략. 수평하중(kg)
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0
63	1559	1413	77.9
80	2513	2262	125.6
100	3927	3534	196.3

2. 단동 CG1S (스프링 리턴 @0.5MPa)

보어(mm)	추력(N)	스프링 복귀력(N)	대략. 수평하중(kg)
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0
50	940	150	47.0
63	1500	240	75.0
80	2450	380	122.5
100	3850	600	192.5
