CG3 시리즈 초단형 경량 실린더 | 차세대 소형 고속 공기압 실린더

브랜드: Richge Technology의 SOLH

1. 제품개요 및 핵심구조적 특징

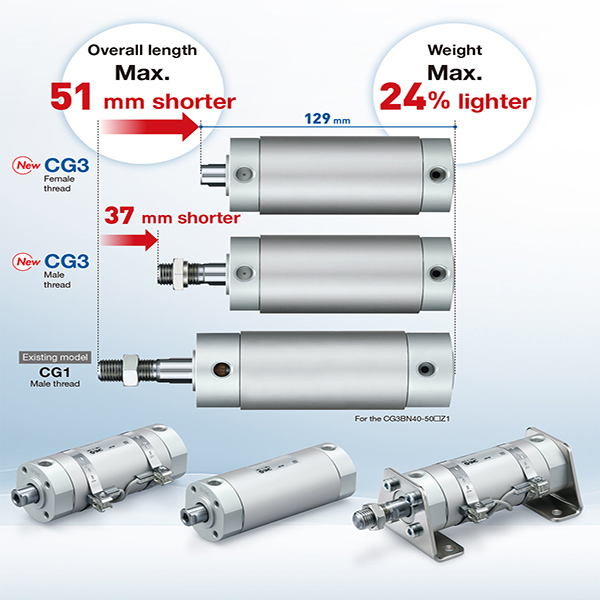

     SOLH CG3/CDG3 시리즈는 차세대 초단거리 알루미늄 합금 경량 공압 실린더로 기존 CG1 시리즈를 직접 업그레이드하고 대체하는 역할을 합니다. CG1에 비해 전체 길이가 최대 51mm 감소하고 무게가 24% 감소하여 Φ20~Φ100mm의 넓은 내경 범위를 커버합니다. 초소형 본체, 초경량, 고속 저소음 작동 및 오일 프리 유지보수가 필요 없는 설계를 특징으로 하는 이 제품은 중간 및 경부하, 긴 스트로크, 고주파 작동 및 공간이 제한된 시나리오에 완벽하게 적합하며 자동화된 생산 라인, 전자 장비, 포장 기계 및 경공업 자동화 시스템에 널리 적용됩니다.

  1.1 산업 표준 및 강력한 호환성

     차세대 SMC 쇼트형 원형 실린더 표준을 기반으로 개발된 CG3 시리즈는 기존 CG1 시리즈와의 뛰어난 장착 호환성을 자랑하는 동시에 전체 치수를 더욱 콤팩트하게 구현하고 복잡한 구조 수정 없이 기존 장비를 효과적으로 업그레이드하며 기계 공간 레이아웃을 최적화합니다.

  1.2 프리미엄 경량 소재 구조

     실린더 튜브 및 엔드 커버에 고강도 알루미늄 합금을 채택하고 경질 크롬 도금 피스톤 로드와 짝을 이룹니다. 최적화된 소재 공식은 CG1에 비해 전체 중량을 24% 감소시켜 높은 구조적 강도, 우수한 방열 및 강력한 변형 저항을 특징으로 하며 장기간 안정적인 고주파 작동을 보장합니다.

  1.3 일체형 컴팩트 구조 및 유연한 배관

     스레드 잠금 설계를 갖춘 일체형 실린더 튜브 및 엔드 커버 구조로 분해, 조립 및 일일 유지 관리가 단순화됩니다. 혁신적인 4방향 배관 레이아웃(90° 간격)은 매우 높은 설치 및 배관 자유도를 제공하여 좁은 장비 공간의 설치 병목 현상을 해결하고 다양한 기계 레이아웃 방식을 지원합니다.

  1.4 전체 시나리오 적용을 위한 다양한 모션 유형

     • 복동형(CG3B): 듀얼엔드 공기흡입 왕복운동으로 기존의 자동 리니어 구동에 가장 보편적인 표준형입니다.

     • 단동(CG3S/T): S = 스프링 복귀, T = 스프링 확장; 안전 인터록 및 비상 재설정 시나리오를 위한 정전 후 자동 재설정.

     • 양로드(CG3W): 듀얼 엔드 로드 동기 운동, 두 배의 유효 스트로크 및 특수 연결 및 위치 결정 메커니즘을 위한 탁월한 비틀림 저항.

     • 회전방지 로드 (CG3K): 육각형 비틀림 방지 피스톤 로드, 작동 중 회전이 0이므로 고정밀 반복 위치 결정이 보장됩니다.

  1.5 최적화된 버퍼 및 고급 밀봉 시스템

     기본적인 충격 흡수 및 소음 감소를 위한 표준 고탄성 고무 완충기(N); 고속 빈번한 작동을 위한 옵션 A형 에어 버퍼로 최종 충격을 제거하고 서비스 수명을 연장합니다. 저마찰 복합 밀봉 링과 내장형 오일 저장 홈이 장착된 이 실린더는 매우 낮은 시동 압력, 안정적인 작동 및 오일 프리 유지 관리 성능을 갖추고 있으며 서비스 수명은 800만 주기 이상입니다.

  1.6 지능형 인덕션 구성

     CDG3 모델에는 실시간 피스톤 위치 감지 및 PLC 자동 신호 연결 제어를 위해 M9B/A93/Z73 시리즈 자기 스위치와 호환되는 내장형 자기 링이 함께 제공됩니다. CG3 비자성 버전은 위치 감지 요구 사항이 없는 단순 순환 모션에 적용 가능합니다.

2. 완전한 모델 명명 규칙 및 주문 예

 1. 전형적인 모델 구조: CDG3BN25-100Z

  2. 표준 주문 예

     • 자기 복동 암나사 모델: CDG3BN32-200Z(ø32 내경, 200mm 스트로크, 자석 장착, 암로드 선단 나사)

     • 자기 단동 스프링 리턴 모델: CDG3S40-100Z(내경 ø40, 스트로크 100mm, 단동 스프링 리셋, 자석 장착)

     • 자기비회전 정밀형: CDG3K50-150Z (내경 ø50, 스트로크 150mm, 육각 비틀림 방지 로드)

3. 핵심 기술 매개변수(표준형)

4. 0.5MPa 이론 추력 및 장력 데이터

  4.1 복동(CG3B) 추력 및 장력 표

  4.2 단동(CG3S 스프링 리턴형) 성능표

5. 장착 유형 및 파생 모델

 5.1 다양한 범용 장착 방법

     • B 기본형: 표준 선형 구동을 위한 가장 보편적이고 비용 효과적인 장착 방법인 엔드 커버 스레드를 통한 직접 설치.

     • L 풋 마운트: 측면 설치 및 수평 고정 시나리오를 위해 특별히 설계된 축 방향 풋 브래킷으로 고정됩니다.

     • F/G 플랜지 마운트: 로드측/로드레스측 플랜지 평면 장착으로 수직 고정 위치 결정 및 고하중 안정성을 제공합니다.

     • C/D 클레비스 마운트: 1산 클레비스/2산 클레비스 연결방식으로 요동식 및 연동식 기계구조에 적합합니다.

     • E 트러니언 마운트: 로드가 없는 측면 트러니언 설치로 뒤집기 및 요동 작업 조건에 이상적입니다.

  5.2 핵심 파생 시리즈

     • CDG3B: 자기 복동형(표준 주류 모델)

     • CDG3S/T: 자석단동형(스프링복귀형 / 스프링 전진형)

     • CDG3W: 마그넷 양로드 복동형

     • CDG3K: 자기회전하지 않는 육각봉형

     • CDG3R: 극도로 제한된 공간의 장비 스테이션을 위한 초박형 직접 장착형

6. CG3 vs CG1 선택 비교

7. 3단계 빠른 선택 가이드

     1. 보어 선택: 실제 부하 중량에 따라 적절한 내경을 선택하고 안전 여유는 50% 이상 확보하십시오. 경부하 및 공간 제약이 있는 작업 조건에서는 CG3 시리즈를 우선적으로 선택하십시오.

     2. 스트로크 선택: 실제 작업 스트로크에 안전 여유를 10~20mm 더하여 설정합니다. 표준 스트로크 규칙을 따르십시오: 복동 ≤300mm, 단동 ≤100mm.

     3. 기능 구성: 기존 복동 왕복 운동의 경우 B를 선택합니다. S: 단동식 스프링 재설정 안전 시나리오 고정밀 비틀림 방지 위치 지정을 위한 K. 고속 작동(>500mm/s)을 위해서는 A형 에어 버퍼를 선택하여 충격과 소음을 줄이세요. 실시간 위치 감지 및 자동 제어를 위해 M9B/A93 스위치와 일치하는 CDG3 자기 모델을 선택하십시오.

한 문장 요약

     SOLH CG3 차세대 초단경량 실린더는 초소형 경량 본체, 고속 저소음 작동, 오일 프리 유지보수가 필요 없는 성능 및 다양한 장착 방법을 특징으로 하여 중 및 경부하 고주파 자동화 장비를 위한 고비용 성능 및 공간 절약형 선형 모션 솔루션을 제공합니다.
