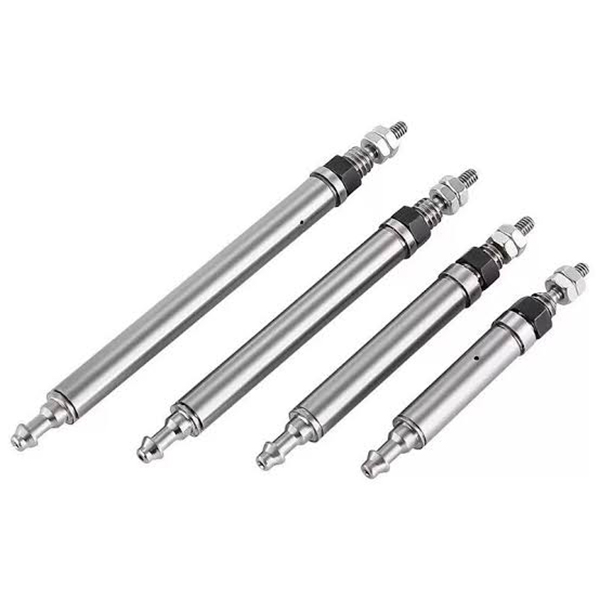

CJ1 시리즈 미니츄어 핀 실린더(초소형 마이크로 에어 실린더 Φ2.5 / Φ4mm)

브랜드: Richge Technology의 SOLH

제품개요

     SOLH CJ1 시리즈는 초소형 단동/복동 핀형 실린더입니다. 핵심 장점: 초소형 초소형 외형, 경량 구조, 낮은 출력 추력 및 빠른 응답. 제한된 공간 내에서의 정밀 주행, 마이크로 로드 푸시 앤 풀 작업, 전자 장치 및 3C 자동화용 소형 스테이션용으로 설계되었습니다. 마이크로 자동화 애플리케이션을 위한 핵심 액추에이터입니다.

핵심 구조 및 디자인 특징

     -- 드라이브 유형: 단동(스프링 리턴) 및 복동. 보어 옵션: Φ2.5(단동 단독); Φ4(단동/복동 가능).

     -- 구조적 특징: 둥근 몸체, 가느다란 핀 피스톤 로드, 내장 쿠션 없음, 기본 끝 나사 장착. Ø4 모델 외부 몸체 직경은 4mm에 불과하며 순중량은 몇 그램에 불과합니다.

     -- 동적 성능: 쿠션이 없는 구조로 인해 빠른 피스톤 반응이 가능합니다. 작동 속도: 50~500mm/s, 고주파 단거리 이동에 적합합니다.

     -- 재료 및 씰링: 경질 양극 처리된 알루미늄 본체, NBR 씰 구성 요소, 오일 프리 디자인, 깨끗하거나 약간 기름진 작업장 환경과 호환됩니다.

     -- 유연한 설치: 축 고정을 위해 양쪽 끝에 나사산이 있는 기본 버전입니다. 로드 측 헤드의 포트 방향은 ±90°로 조정 가능하므로 비좁은 레이아웃의 튜브 라우팅에 편리합니다.

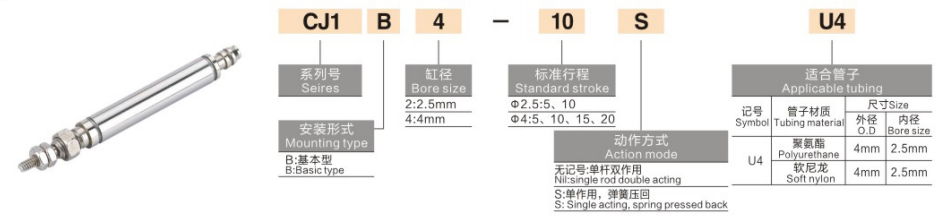

완전한 모델 코딩 규칙

   1. 모델 예: CJ1B4-10SU4

   2. 표준주문 참고예

     -- CJ1B2-10SU4: 보어 2.5, 스트로크 10, 단동 스프링 리턴

     -- CJ1B4-15U4: 보어 4, 스트로크 15, 복동

     -- CJ1B4-5SU4: 보어 4, 스트로크 5, 단동 스프링 리턴

유니버설 코어 기술 사양(0.5MPa 공급 압력)

핵심 경쟁 우위

   1. 좁은 설치 공간을 위한 초소형 설치 공간

     -- 최소 보어 Φ2.5, 외부 본체 직경 Φ4, 무게는 2~3.5g에 불과하며 초소형 장비 레이아웃에 쉽게 통합됩니다.

   2. 저추력 정밀 리니어 구동

     -- 출력 추력 범위는 0.64~6.3N @0.5MPa이며, 100g 이하의 미세 부하에 이상적이며 섬세한 소형 공작물에 대한 충격 손상을 방지합니다.

   3. 고주파수 빠른 응답

     -- 쿠션이 없는 구조는 빠른 작동을 제공하고 분당 ≥300사이클의 짧은 스트로크 작동을 지원하여 생산 효율성을 높입니다.

   4. 오일 프리 작동 및 긴 수명

     -- NBR 씰링 시스템은 깨끗한 생산 환경을 위해 오일 프리 압축 공기를 지원합니다. 기계적 서비스 수명 ≥300만 주기.

   5. 조정 가능한 포트 방향 및 간단한 조립

     -- 로드측 공기 포트는 ±90° 회전 가능합니다. 듀얼 엔드 외부 스레드를 사용하면 추가 장착 브래킷 없이 직접 축 잠금이 가능하므로 현장 시운전이 단순화됩니다.

장착 옵션 및 일반적인 산업 응용 분야

   1. 장착 형태

     -- 축방향 나사 장착: 직선 푸시-풀 동작을 위해 양쪽 끝을 장비에 직접 나사로 고정

     -- 측면 브래킷 장착: 측면 설치용 옵션 소형 브래킷, 스윙 또는 측면 구동에 적합

   2. 일반적인 응용 시나리오

     -- 3C & Electronics: 모바일 버튼 내구성 테스트, 미세 플라스틱 부품 클램핑, 칩 배출 및 위치 지정

     -- 정밀 계측: 미니 밸브 ​​전환, 광섬유 포지셔닝, 미세 조정 메커니즘

     -- 일반 자동화: 마이크로 부품 로딩/언로딩, 경량 라벨 필링, 소형 지그 작동

     -- 의료 장비: 소형 기구 텔레스코픽 모션, 미세 유체 추진, 정밀 포지셔닝 어셈블리

3단계 빠른 선택 가이드

   1. 탑재량에 따른 보어 선택

     -- 하중 ≤50g의 경우 Φ2.5, 하중 50~100g의 경우 Φ4. 낮은 추력 특성으로 인해 최소 50%의 안전 여유를 확보하십시오.

   2. 뇌졸중 확인

     -- 필요한 이동 거리에 따라 스트로크를 선택합니다. 안정적인 고주파 작동을 위해 더 짧은 스트로크를 우선시합니다.

   3. 액션 모드 선택

     -- 단동(접미사 S 포함): 정전 안전 설계를 위한 스프링 재설정 기능이 있는 단방향 밀기/당기기

     -- 복동: 리턴 스프링 없이 양방향 정밀 선형 구동

한 문장 요약

     SOLH CJ1 초소형 핀 공압 실린더는 ø2.5 / ø4 보어, 초경량 컴팩트 디자인 및 조정 가능한 공기 포트 방향을 갖춘 단일 스프링 리턴 및 복동 변형으로 제공되며, 3C 테스트, 정밀 기기 및 의료 소형 자동화 장비에 널리 채택되는 저추력 정밀 마이크로 선형 모션을 제공합니다.
