CJ2K 시리즈 스테인레스 미니 실린더 | 회전 로드 방지형

브랜드: Richge Technology의 SOLH

제품개요

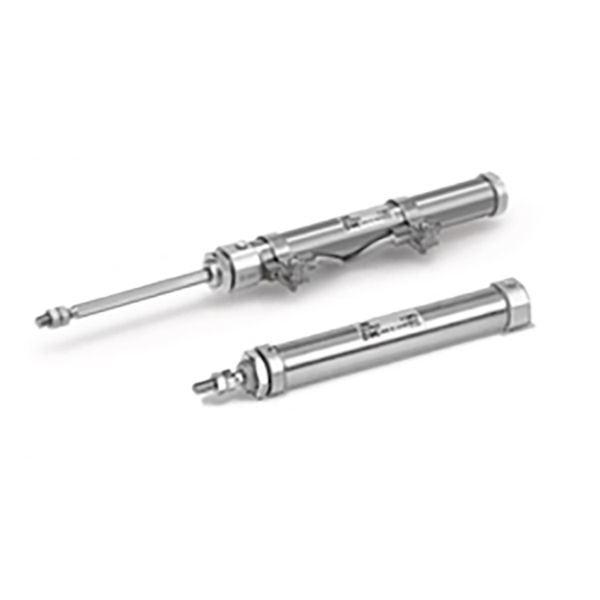

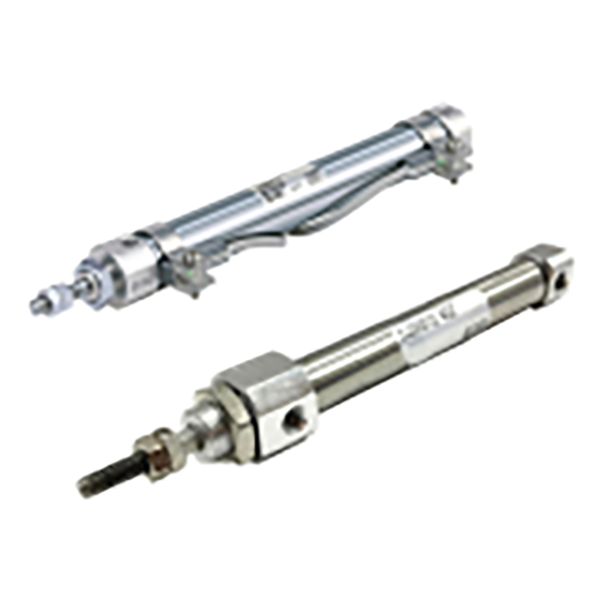

     SOLH CJ2K 시리즈는 CJ2 미니 실린더 제품군에서 파생된 비회전 로드 스테인리스 스틸 미니 실린더입니다. 핵심 기능: 확장 및 수축 중에 피스톤 로드 회전을 방지하기 위해 내부 가이드 구조와 통합된 육각형 회전 방지 피스톤 로드. 끝 고정 장치가 고정된 각도 위치를 유지해야 하는 정밀 스테이션에 이상적입니다. 304 스테인레스 스틸 배럴을 채택하여 작고 가볍습니다. 세 가지 작동 모드를 지원합니다: 복동, 단동 스프링 복귀, 단동 스프링 확장. 보어 크기: Φ10, Φ16. 수입된 오리지널 CJ2K와 완전히 치수 교환 가능합니다. M9BW 자기 스위치와 호환되는 내장형 자기 링(옵션). 소형 자동화, 3C 장비, 정밀 툴링 및 지그 푸싱 애플리케이션에 널리 채택됩니다.

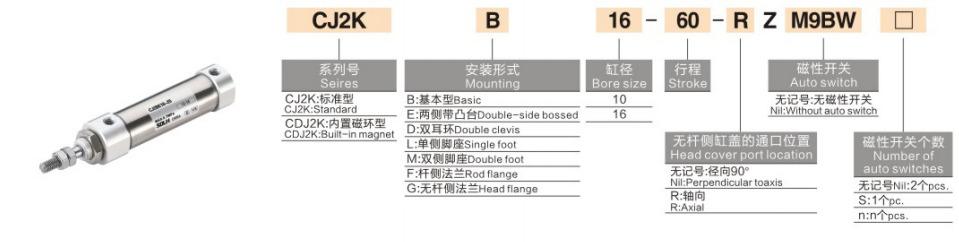

완전한 모델 코딩 설명

   1. 모델 예: CJ2KB10-30SZ-M9BW-B

   2. 주문 예

    CJ2KB10-30SZ-M9BW

     -- 비회전형 미니 실린더, 기본 장착, 보어 10, 스트로크 30, 단동 스프링 리턴, 내장형 자기 링, M9BW 자기 스위치 장착.

핵심 구조 및 성능 이점

   1. 육각 피스톤 로드 기계적 회전 방지 (핵심 장점)

     -- 원주 회전을 제한하기 위해 전면 가이드 부싱과 일치하는 육각형 단면의 피스톤 로드.

     -- 회전 방지 정확도: Φ10 ≤ ±1.5°; Φ16 ≤ ±1°.

     --  ✅ 왕복 운동 시 일반 원형 피스톤 로드의 자유 비틀림으로 인해 발생하는 처짐 문제를 해결합니다.

   2. 304 스테인레스 스틸 배럴, 컴팩트하고 슬림한 외형

     - 녹 방지 및 방습 성능; 원통형 구조로 소형 장비 캐비닛 내부 설치 공간이 절약됩니다.

   3. 다양한 작동 모드 사용 가능

     -- 복동식: 양쪽에 공기 공급, 안정적인 추력, 연속 대량 생산에 선호

     -- S 스프링 리턴: 전원 공급 시 연장, 전력 손실 후 자동 후퇴

     -- T 스프링 연장: 전원이 공급되면 후퇴하고, 안전 재설정 요구 사항을 충족하기 위해 전력 손실 후 자동 연장

   4. 다양한 장착 옵션

     -- 기본 유형, 풋 마운트 L, 플랜지 F, 이중 클레비스 D. 수직, 수평 및 역 조립을 지원합니다.

   5. 오일 프리 작동

     -- 내부에 사전 코팅된 오래 지속되는 그리스가 있으며, 건조한 오일 프리 압축 공기와 호환되어 안정적인 장기 작동이 가능합니다.

   6. 선택적인 자기 위치 감지

     -- 자석이 내장된 Z 버전은 M9BW 스위치와 협력하여 자동 인터록 제어를 위해 PLC로 확장/후퇴 신호를 보냅니다.

   7. 표준 고무 쿠션

     -- 피스톤 충격을 흡수하고 작동 소음을 줄이기 위해 양쪽 끝에 고무 쿠션 패드가 내장되어 있습니다.

표준 기술 사양

   1. 이론 출력 추력 @0.5MPa(N)

선택 비교: CJ2K 회전방지 VS 표준 CJ2 환봉

    1. ✅ 이러한 작업 조건에서는 CJ2K를 선호합니다

     -- 플랫 지그, 시프트 포크 또는 로드 엔드에 장착된 포지셔닝 핀, 하중 편향이 금지됩니다.

     -- 소형 인덱싱 툴링, 가이드 홈 내부로 공작물 밀어 넣기;

     -- 일정한 각도가 필요한 카메라 및 검사 설비의 선형 공급;

     -- 피스톤 로드에 연결된 플랫 클램프, 비틀림으로 인해 재료 걸림 또는 위치 지정 오류가 발생합니다.

   2. ❌ 표준 CJ2 허용 시나리오

     -- 간단한 배출, 둥근 작업물 밀기, 하중에 대한 각도 제한 없음, 비용 우선 순위.

3단계 선택 가이드

   1. 비틀림 방지 요구 사항 확인

     -- 위치 지정 홈이 있는 평면/사각형 고정 장치 → CJ2K 비회전 버전을 선택해야 합니다.

   2. 동작 모드 선택

     -- 연속 왕복 및 최대 추력 → 복동형(S/T 접미사 없음)

     -- 공기로 확장, 종료 후 자동 후퇴 → S 스프링 복귀

     -- 공기로 후퇴, 종료 후 자동 배출 → T 스프링 확장

   3. 센서 및 장착 구성

     -- PLC 위치 피드백 필요: 접미사 Z(내장 자석) + M9BW 자기 스위치 추가

     -- 장착 선택: 단면 설치용 플랜지 F; 측면 프레임 장착용 풋 L; 힌지형 스윙 동작을 위한 이중 클레비스 D

일반적인 애플리케이션 시나리오

     -- 3C 자동화: PCB 플랫 지그 푸시, 슬롯에 커넥터 위치 지정

     -- 광학 검사 장비: 고정된 감지 각도로 선형 공급되는 카메라

     -- 소형 툴링 및 고정 장치: 평면 공작물 배출, 가이드 슬롯에 재료 공급

     -- 포장 기계장치: 편평한 판지 포지셔닝, 작은 라벨 밀기

     -- 실험실 자동화 및 다습 작업장(스테인리스 방청 배럴)

표준 공압 회로 참조

   1. 복동식 푸시 회로

     -- AFC 공기 필터 조절기 윤활 장치 → 4V210-06 5/2 솔레노이드 밸브 → PU4 튜브 → CJ2KB16-60Z-M9BW

   2. 단동 스프링 리셋 회로

     -- AR 압력 조절기 → 3V210 3/2 솔레노이드 밸브 → CJ2KB10-30SZ

사용상의 주의사항

     -- 피스톤 로드에 과도한 레이디얼 측면 하중이 가해지지 않도록 하십시오. 측면 힘은 가이드 부싱 마모를 가속화하고 회전 방지 정밀도를 감소시킵니다.

     -- 비틀림 모멘트를 최소화하기 위해 끝단 하중을 동축으로 설치하십시오.

     -- 가이드 어셈블리에 먼지가 끼는 것을 방지하기 위해 AF 에어 필터를 상류에 설치하십시오.

     -- 최대 0.7MPa 압력 하에서 장기간 고속 작동을 피하십시오. 고무 쿠션을 최대한 활용하십시오.

     -- 강산 및 알칼리 부식성 환경에 맞게 맞춤화 가능한 불소 고무 씰 버전입니다.

한 문장 요약

     SOLH CJ2K 스테인레스 스틸 비회전 육각 로드 미니 실린더는 정밀한 비틀림 방지 선형 모션을 제공하며 다양한 장착 스타일의 이중/단동 변형으로 제공되며 M9BW 자기 스위치와 호환되며 각도 편차가 금지된 3C 테스트, 광학 검사 및 정밀 지그 포지셔닝 스테이션을 위한 완벽한 액추에이터입니다.
