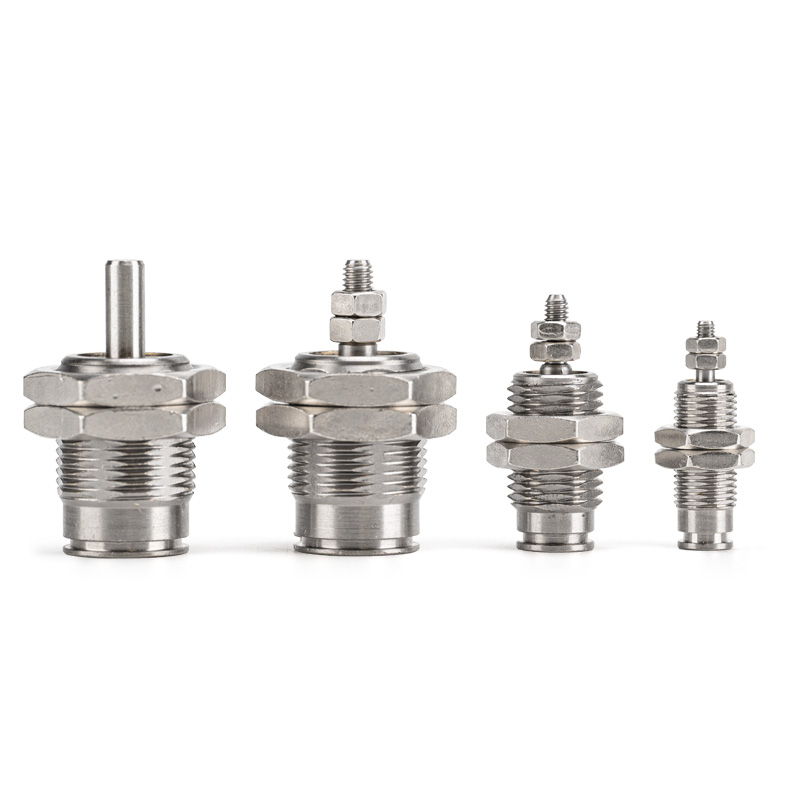

CJP 시리즈 단동 핀 실린더(단행정 마이크로 실린더)

브랜드: Richge Technology의 SOLH

제품개요

     SOLH CJP 시리즈는 단동 스프링 리턴 핀 실린더입니다. 핵심 특징: 매우 짧은 본체, 최소 설치 공간, 단방향 추력 및 공기 차단 시 자동 스프링 재설정. 제한된 공간, 경부하 및 고주파수 단행정 스테이션에서 단방향 정밀 푸시-풀 이동에 적합합니다. 소형 단방향 구동 용도에 적합한 클래식 모델입니다.

핵심 구조 및 디자인 특징

     -- 드라이브 모드: 단동(스프링 리턴). 공기가 공급되면 연장하십시오. 안전한 작동을 위해 공기압 없이 스프링으로 자동 복귀됩니다.

     -- 보어 크기: Ø4 / 6 / 10 / 16mm, 초소형부터 경량까지의 탑재량 범위(0.1~3kg)를 포괄합니다.

     -- 구조: 단단한 양극 산화 처리된 황동 몸체, 스테인레스 스틸 피스톤 로드, 내장 쿠션 없음. 패널 장착 또는 장비 내부 매립에 사용할 수 있는 매우 짧은 개요입니다.

     -- 마운트 유형: 두 가지 핵심 구성 - 패널 마운트(B) 및 플러시 마운트(S).

     -- 재질 및 씰링: 황동 하우징 + NBR 씰, 오일 프리 작동, 깨끗하고 약간 기름진 환경과 호환 가능. 기계적 서비스 수명 ≥300만 주기.

     -- 센서 옵션: 자기 링이 내장된 CDJP 변형은 확장된 위치 감지를 위해 자기 스위치 1개를 지원합니다.

완전한 모델 코딩 규칙

   1. 모델 예: CJPB6-10

   2. 표준주문 참고예

     -- CJPB4-5: 보어 4, 스트로크 5, 패널 마운트, 자기 링 없음

     -- CDJPS10-15: 보어 10, 스트로크 15, 매립형 마운트, 자석 내장

     -- CJPB6-10H4: 보어 6, 스트로크 10, 패널 마운트, OD4 푸시인 연결

유니버설 코어 기술 사양(0.5MPa, 단동 스프링 리턴)

핵심 경쟁 우위

   1. 초소형 외형으로 설치 공간 절약

     -- 매우 짧은 본체는 기계 내부 또는 패널 장착 내부 매립을 지원하여 표준 실린더에 비해 점유 공간을 최대 50%까지 줄여 극도로 제한된 스테이션에 이상적입니다.

   2. 전원을 끄고 재설정하는 단방향 추력

     -- 공기 공급이 차단되면 스프링 수축이 활성화됩니다. 클램핑, 배출 및 정지 위치 단방향 이동에 안전합니다.

   3. 빠른 응답성과 안정적인 고주파수 동작

     -- 쿠션이 없는 저마찰 밀봉으로 단거리 반복 작업에 대해 ≥250cpm의 일관된 사이클링이 가능합니다.

   4. 오일 프리 작동 및 수명 연장

     - 깨끗한 작업장 조건에 적합합니다. 황동 본체와 내구성 있는 밀봉으로 ≥300만 번의 유지보수가 필요 없는 주기를 보장합니다.

   5. 유연한 장착 구성

     -- 패널 및 매립형 장착 가능; 로드 끝은 다양한 기계적 설계에 맞게 편평하거나 둥글게 처리될 수 있습니다.

장착 옵션 및 일반적인 산업 응용 분야

   1. 장착 형태

     -- 패널 마운트(B): 장비 표면에 고정된 플랜지, 외부 밀기 및 당기기 동작에 편리함

     -- 플러시 마운트(S): 본체가 장비 보어에 내장되어 있으며 피스톤 로드만 노출되어 기계 내부 공간을 최대한 절약합니다.

   2. 일반적인 응용 시나리오

     -- 3C & Electronics: 마이크로 부품 클램핑, 칩 배출, 소형 지그 구동, 버튼 내구성 테스트

     -- 정밀 기기: 미니 밸브 ​​전환, 섬유 포지셔닝, 기기 미세 조정, 짧은 행정 정지

     -- 일반 자동화: 고주파 로딩/언로딩, 라벨 필링, 미세 부품 이송, 단방향 클램핑

     -- 의료 장비: 소형 기구 확장, 미세 유체 추진, 정밀 포지셔닝 어셈블리

3단계 빠른 선택 가이드

   1. 탑재량에 따른 보어 선택

      -- Ø4 ≤0.3kg; Ø6=0.3~0.7kg; Ø10=0.7~2kg; Ø16=2~3kg. ≥50% 안전 마진을 확보하세요.

   2.뇌졸중 확인

     -- 표준 스트로크: 5/10/15mm. 스트로크가 짧을수록 더욱 안정적인 고주파 성능을 제공합니다.

   3. 구성 매칭

     -- 위치 피드백: 확장된 위치를 모니터링하려면 자석이 내장된 CDJP와 M9B 스위치 1개를 선택하세요.

     -- 마운트 레이아웃: 내부 장비 설치를 위한 매립형 마운트(S); 표면 조립용 패널 마운트(B).

한 문장 요약

     SOLH CJP 단동 스프링 리턴 마이크로 핀 공압 실린더는 패널 및 매립형 장착 옵션이 있는 초소형 소형 본체를 제공합니다. CDJP 버전은 자기 스위치 감지, 단방향 단행정 배출을 위한 이상적인 경제적인 소형 액추에이터, 제한된 공간 3C의 클램핑 및 위치 지정 작업, 정밀 기기 및 의료 자동화 장비를 지원합니다.
