CJP2 시리즈 핀 실린더(복동)

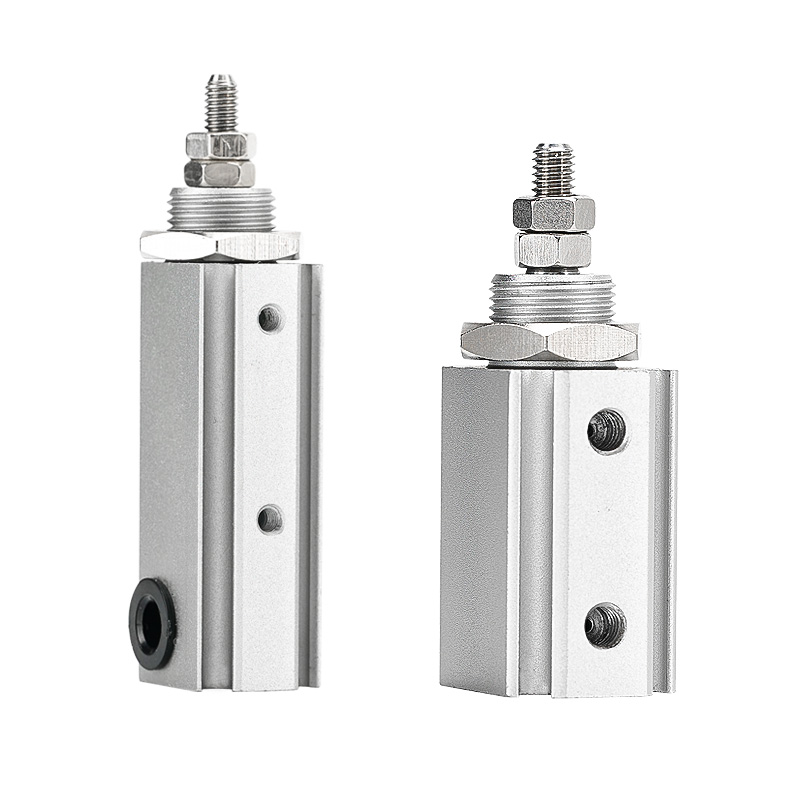

CJP2 시리즈 복동 핀 실린더(컴팩트 마이크로 실린더)

브랜드: Richge Technology의 SOLH

제품개요

     SOLH CJP2 시리즈는 소형 복동 핀 실린더입니다. 핵심 장점: 초소형 몸체, 경량 구조, 안정적인 양방향 추력 및 안정적인 고주파 작동. 제한된 공간, 중간 정도의 미세 부하 및 고주기 자동화 스테이션 내에서 양방향 정밀 푸시-풀 이동을 위해 설계되었습니다. 마이크로 양방향 선형 구동 애플리케이션의 주류 모델입니다.

핵심 구조 및 디자인 특징

     -- 드라이브 모드: 복동(스트로크 확장 및 후퇴 모두에 대한 공기 공급). 보어 범위: Ø4 / 6 / 10 / 16mm, 마이크로부터 작은 페이로드까지 포괄합니다.

     -- 구조: 압출 알루미늄 본체(기존 황동 버전에서 업그레이드), 무게가 55%~65% 더 가벼움. 양쪽 끝부분에 고무쿠션을 장착하여 충격과 소음을 줄였습니다.

     -- 다목적 장착: 6가지 장착 구성 사용 가능: 기본 유형, 패널 장착, 플랜지 장착, 풋 장착, 트러니언 장착 및 다중 방향 설치를 위한 클레비스 장착.

     -- 센서 호환성: 모든 사양은 자기 링으로 제작되었으며 추가 브래킷 없이 최소 Ø4 보어 및 5mm 스트로크를 포함하여 두 개의 자기 스위치 설치를 지원합니다.

     -- 재료 및 씰링: 경질 양극 처리된 알루미늄 + NBR 씰, 오일 프리 작동, 깨끗하거나 약간 기름진 환경에 적합합니다. 기계적 서비스 수명 ≥300만 주기.

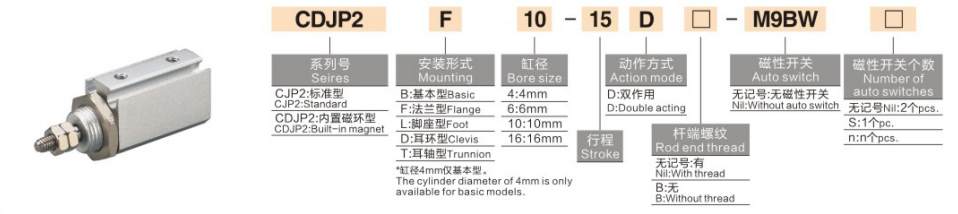

완전한 모델 코딩 규칙

  1. 모델 예: CDJP2B10-15D-M9B

   2. 표준주문 참고예

     -- CJP2B6-20D: 보어 6, 스트로크 20, 복동 기본형, 자석 링 없음

     -- CDJP2F4-10D: 보어 4, 스트로크 10, 패널 마운트, 내장 자기 링

     -- CDJP2B16-30D-2M9B: 보어 16, 스트로크 30, 기본형, M9B 스위치 2개 장착

유니버설 코어 기술 사양(@0.5MPa, 복동)

핵심 경쟁 우위

   1. 초단거리 경량 바디

     -- 기존 CJP 모델에 비해 전체 길이가 6~9.5mm 단축되고 무게가 55%~65% 감소하여 매우 제한적인 설치 레이아웃에 적합합니다.

   2. 안정적인 양방향 출력

     - 리턴 스프링이 없는 복동 설계. 양방향 추력은 동급 단동 실린더보다 30%~50% 더 높으며 100g ~ 5kg 탑재량에 적합합니다.

   3. 고주파 및 저소음 작동

     -- 고무 쿠션 + 저마찰 밀봉. 작동 속도 50~500mm/s, 200cpm 이상에서 안정적, 충격 소음 ≤60dB.

   4. 다중 장착 및 완전 자기 링 표준

     -- 복잡한 툴링 레이아웃에 맞게 6가지 장착 형태가 적용됩니다. 모든 크기에 맞는 자석 링이 장착되어 있으며 최소 Ø4 보어도 편리한 위치 모니터링을 위해 이중 자석 스위치를 지원합니다.

   5. 오일프리 디자인과 긴 수명

     -- 깨끗한 생산 라인과 호환됩니다. 강화된 알루미늄 본체와 내마모성 씰은 ≥300만 주기 이상의 안정적인 작동을 보장합니다.

장착 옵션 및 일반적인 산업 응용 분야

    1. 장착 형태

     -- 기본 유형(B): 직선 푸시풀용 끝단 수나사 축 고정

     -- 패널 유형(F): 초박형 레이아웃을 위해 장비 패널에 본체를 내장함

     -- 플랜지 유형(L): 수직 하중 적용을 위한 로드 측 플랜지 고정

     -- 발 유형(T): 수평 측면 푸시풀을 위한 하단 발 장착

   2. 일반적인 응용 시나리오

     -- 3C Electronics : 마이크로 부품 그립핑, 칩 배출, 버튼 내구성 테스트, 미니어처 지그 구동

     -- 정밀 장비: 마이크로 밸브 전환, 섬유 포지셔닝, 기기 미세 조정, 소형 슬라이더 작동

     -- 일반 자동화: 고주파 로딩/언로딩, 라벨 필링, 짧은 스트로크 공작물 이송

     -- 의료 기기: 소형 기구 텔레스코픽 운동, 미세 유체 추진, 정밀 포지셔닝 어셈블리

선택 비교: CJP2 VS CJ1 VS CJP 마이크로 실린더

3단계 빠른 선택 가이드

   1. 탑재량에 따른 보어 선택

     -- Ø4 ≤0.5kg; Ø6=0.5~1kg; Ø10=1~3kg; Ø16=3~5kg. ≥30% 안전 마진을 확보하세요.

  2. 뇌졸중 확인

     -- 필요한 이동에 따라 스트로크를 선택하십시오. 안정적인 고주파 사이클링을 위해 더 짧은 스트로크를 우선시합니다.

   3. 구성 매칭

     -- 위치 폐쇄 루프 제어: 양방향 위치 피드백을 위해 2개의 M9B 자기 스위치를 장착합니다.

     -- 설치 레이아웃: 임베디드 장비용 패널 유형(F); 축방향 나사 조립용 기본 유형(B).

한 문장 요약

     SOLH CJP2 소형 복동 핀 공압 실린더는 매우 짧은 경량 본체, 양방향으로 안정적인 추력, 고무 쿠션 및 6가지 장착 변형이 특징입니다. M9 시리즈 스위치와 호환되는 CDJP2 버전 내장형 자기 링, 3C의 양방향 단행정 푸시풀 작업에 이상적인 마이크로 선형 액추에이터, 정밀 기기 및 의료 자동화 장비.
