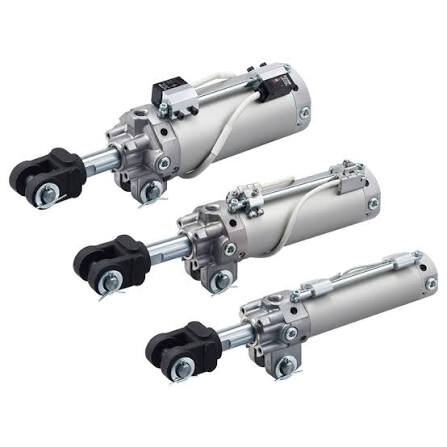

CKG1(CKP1) 시리즈 클램프 실린더 | 자기 방지 스위치가 있는 로드 장착형 고강도 실린더

브랜드: Richge Technology의 SOLH

1. 제품 개요 및 핵심 구조적 차이점

     SOLH CKG1/CKP1 시리즈는 용접 및 강한 자기 간섭 환경을 위해 특별히 설계된 로드 장착형 고강도 클램핑 실린더입니다. 50mm ~ 200mm 범위의 표준 스트로크와 내경 크기 Φ40/50/63mm로 제공되는 이 시리즈에는 3방향 장착을 지원하는 독창적인 내강자장 자기장 스위치가 장착되어 있습니다. 컴팩트한 경량 구조, 강렬한 자기 간섭 하에서도 안정적인 작동, 강한 조임력 및 조정 가능한 동작 속도를 특징으로 하는 이 제품은 아크 용접/점용접 고정 장치, 공작 기계 고정 및 자동화된 고하중 클램핑 스테이션에 완벽하게 적용 가능합니다. 이 시리즈는 표준 내장형 자기 링이 있는 CKG1과 다양한 항자성 요구 사항에 맞는 고전력 내장형 자기 링이 있는 CKP1의 두 가지 모델로 구분됩니다.

1.1 시리즈 기능 구분

     • CKG1(표준 자기 링): D-P3DWA / D-P4DW 항자성 스위치와 일치합니다. 일반적인 강한 자기 환경 및 아크 용접 비말 방지 시나리오에 적합합니다. 선택적인 튀김 방지 코드: -XC88 / -XC89 / -XC91, 기존 용접 스테이션에 비용 효율적이고 안정적인 간섭 방지 성능을 제공합니다.

    • CKP1(고출력 자기 링): 강화된 내장형 강력한 자기 링을 갖추고 있으며 D-P79WSE / D-P74L / Z 고급 항자성 스위치와 호환됩니다. 이는 더 강력한 항자기 간섭 기능과 보다 안정적인 신호 유도를 제공하여 고자기장 및 고주파 용접 작업 조건에 이상적입니다.

1.2 독특한 로드 장착 구조

     마그네틱 스위치 장착 로드는 피스톤 로드 측에 일체형으로 설계되어 3방향 설치(상/좌/우)를 지원합니다. 내장된 레이아웃은 고정 장치 간섭과 기계적 충돌을 방지하여 컴팩트한 용접 고정 장치 레이아웃에서 유연한 배선과 안정적인 신호 감지를 보장합니다.

1.3 컴팩트한 업그레이드 및 교체 가능한 디자인

     최적화된 실린더 바디 구조로 CKP1-40 모델의 전체 길이가 7mm 단축되고 전체 중량이 7% 감소합니다. Φ63-150mm 모델의 무게는 1.82kg에 불과합니다. 기존의 구형 CK1 시리즈와 완전히 상호 교환 가능한 설치 치수로 고정 장치 구조를 수정하지 않고도 직접 교체 및 업그레이드가 가능합니다.

1.4 내구성 및 내구성이 뛰어난 성능

     안정적인 클램핑 및 해제 동작을 위해 표준 더블 엔드 에어 버퍼를 갖춘 복동식 양방향 제어 가능 구조를 채택했습니다. 피스톤 로드는 경질 크롬 도금 처리, 실린더 본체는 경질 아노다이징 처리를 채용하여 뛰어난 내마모성과 내충격성을 실현했습니다. 오일 프리 설계는 유지 보수가 적고 깨끗한 환경과 열악한 용접 작업 조건에 적합합니다.

2. 완전한 모델 명명 규칙 및 주문 예

  1. 대표적인 모델 예시: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. 표준 주문 예

     • CKG1 표준 자기 구성: CKG1A63-50YZ-P4DWL(표준 자기 링, 16.5mm 아이 폭, ø63 보어, 50mm 스트로크, 로드 장착형, P4DWL 항자기 스위치 포함)

     • CKP1 고전력 자기 구성: CKP1B40-75Z-P79WSE(고출력 자기 링, 19.5mm 헤비듀티 아이 폭, Φ40 보어, 75mm 스트로크, 로드 장착형, P79WSE 고급 항자기 스위치 포함)

3. 일반 기술 변수(20℃, 0.5MPa 표준 조건)

  3.1 기본사양

     • 작동 모드: 복동식(양방향 제어 가능한 클램핑/해제)

     • 작동 압력 범위: 0.05~1.0MPa; 보증 압력: 1.5MPa

     • 주변 온도: -10℃~60℃(자석 스위치 포함); -10℃~70℃(스위치 없음)

     • 피스톤 작동 속도: 50~300mm/s (실속도 조절, 돌출되지 않은 실린더 몸체)

     • 버퍼 모드: 표준 더블엔드 에어 버퍼; 옵션으로 강화된 더블엔드 에어 버퍼(-X1515)

     • 윤활 모드: 오일 프리 작동

     • 자기 스위치 기능: 전문적인 내자기장 설계, 독점적인 3방향 로드 장착 설치

3.2 이론적인 체결력 (단위: kN @0.5MPa)

3.3 제품 중량(단위: kg @100mm 스트로크)

4. 강력한 자기 스위치 매칭(로드 장착형 핵심 장점)

     설치 및 환경적 이점: 일체형 스위치 로드 구조는 임의의 3방향 설치를 지원하여 용접 슬래그 축적 및 고정 장치의 기계적 간섭을 효과적으로 방지합니다. 일치하는 스위치는 전문적인 방수 및 방진 설계를 채택하여 안정적이고 신뢰할 수 있는 신호 출력으로 가혹하고 복잡한 용접 작업 환경에 완벽하게 적응합니다.

5. 일반적인 응용 시나리오

     • 용접 설비 스테이션: 아크 용접 및 스폿 용접 공작물 클램핑, 방말 위치 결정 및 용접 툴링 고정에 특화되어 있습니다. 전문적인 항자성 및 비말 방지 설계로 강한 자성 환경 용접 시 발생하는 신호 표류 및 고장 문제를 해결합니다.

     • 공작기계 및 머시닝센터: 고하중 공작물 고정, 금형 체결 및 단행정 정밀 위치결정에 적용됩니다. 높은 체결력과 탁월한 처짐 방지 성능으로 안정적인 가공 공차를 보장합니다.

     • 자동화된 중장비 스테이션: 무거운 팔레트 클램핑, 이송 제한 및 뒤집기 메커니즘 위치 지정에 적합합니다. 강력한 환경 간섭 저항으로 일관되고 안정적인 순환 동작을 제공합니다.

     • 강한 자기장 작업 영역: 전자석과 일치하는 스테이션, 고주파 모터 근처 클램핑 및 강한 자기 간섭 구역에 위치 지정하는 데 적합합니다. 전용 항자성 스위치는 100% 신뢰할 수 있는 위치 신호를 보장합니다.

6. CKG1 대 CKP1 시리즈 빠른 비교

7. 3단계 빠른 선택 가이드

   1. 보어 크기 선택: 실제 클램핑 하중을 기준으로 내경 크기를 선택합니다. 이론적인 조임력 ≥ 실제 하중 × 1.5 안전계수 규칙을 따르십시오. 경하중용 Ø40, 중하중용 Ø50, 중하중용 Ø63 작업 조건입니다.

   2. 스트로크 선택: 표준 스트로크 범위는 50mm~200mm입니다. 클램핑 작업 중 기계적 간섭을 방지하기 위해 공작물 높이에 따라 5~10mm의 추가 스트로크 마진을 확보하십시오.

   3. 구성 일치

￮ 자기 링 및 스위치: 일반적인 용접 환경에서는 CKG1 + P4DW를 선택하십시오. 고주파수 및 고간섭 용접 스테이션의 경우 CKP1 + P79WSE를 선택하십시오.

￮ 눈 폭 사양: 좁은 설치 공간의 경우 C=12.5mm; 표준 일반 용도의 경우 A=16.5mm; 고하중 클램핑 시나리오의 경우 B=19.5mm.

한 문장 요약

     SOLH CKG1/CKP1 시리즈 로드 장착형 고강도 클램프 실린더는 용접 산업을 위한 전문적인 항자성 공압 솔루션으로, 3방향 스위치 설치, 오일 프리 작동, 표준 에어 버퍼 및 교체 가능한 설치 크기를 특징으로 합니다. CKG1은 비용 효과적인 AC 자기 방지 성능을 제공하는 반면, 업그레이드된 CKP1은 우수한 AC/DC 간섭 방지 기능을 제공합니다. 두 가지 모두 복잡하고 강력한 자기 및 용접 환경에서 안정적이고 무거운 클램핑에 이상적입니다.
