CM2 / CDM2 시리즈 스테인레스 미니 실린더 (복동/단동)
  • CM2 / CDM2 시리즈 스테인레스 미니 실린더 (복동/단동)CM2 / CDM2 시리즈 스테인레스 미니 실린더 (복동/단동)

CM2 / CDM2 시리즈 스테인레스 미니 실린더 (복동/단동)

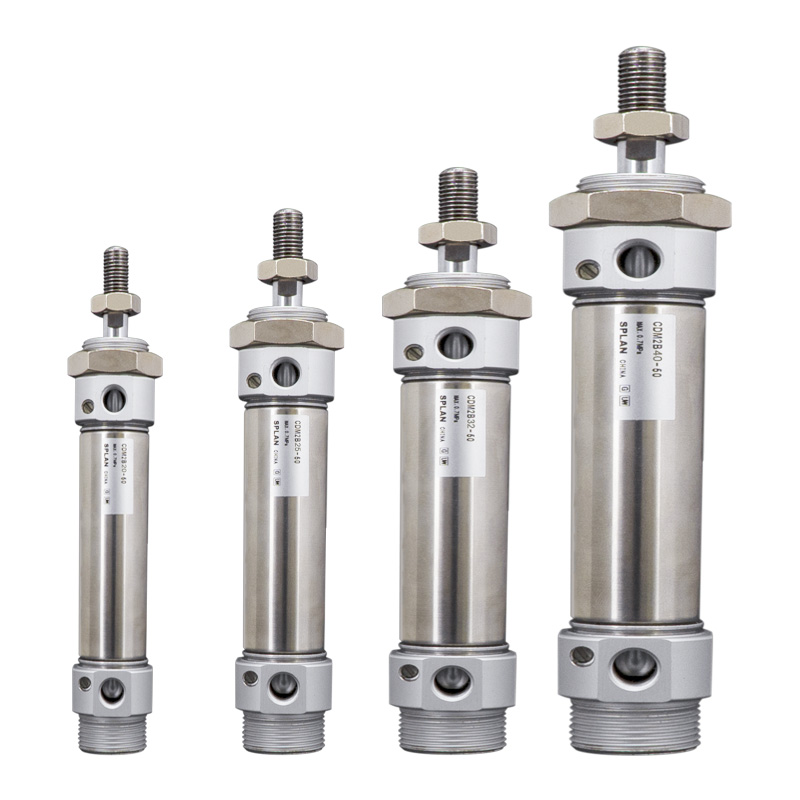

SOLH CM2/CDM2 스테인리스 스틸 원형 공압 실린더는 JIS B 8356 표준을 준수하며 내경 크기 Φ20/25/32/40mm로 제공되는 SMC CM2 시리즈와 완전히 호환됩니다. 출력 추력 범위는 마이크로 펜형 실린더와 표준 타이로드 실린더 사이입니다. 배럴, 피스톤 로드 및 엔드 캡은 304 스테인리스 스틸을 채택하여 방청성과 습한 약산 및 약알칼리 환경에 대한 내성을 제공하며 식품, 제약 및 전자 산업의 청정 자동화 라인에 적합합니다. 전체 변형 범위에는 CDM2B 표준 복동형, CM2S/CM2T 단동 스프링 복귀/확장, CM2W 양로드 동기 실린더 및 CM2K 육각형 비회전 로드 실린더가 포함됩니다. CDM2 버전에는 위치 감지를 위해 M9B 및 A93 자기 스위치와 호환되는 내장 자기 링이 함께 제공됩니다. 표준 고무 쿠션이 장착되어 있습니다. 접미사 고속 작동 시 충격 소음을 줄이기 위해 에어 쿠션이 옵션으로 제공됩니다. 저마찰 씰링으로 오일 프리 작동이 가능하며 사용 수명은 800만 회 이상입니다. 기본 유형, 풋 마운트, 플랜지, 클레비스 및 트러니언 마운트 등 다양한 장착 스타일이 지원됩니다. 중간 하중 밀기, 리프팅, 위치 지정 및 클램핑 작업에 널리 사용됩니다. 모델 선택 시 최소 50%의 추력 안전 여유를 확보해야 합니다.

CM2 / CDM2 시리즈 스테인레스 미니 실린더 (복동/단동)

브랜드: Richge Technology의 SOLH

제품개요

     SOLH CM2 / CDM2는 JIS B 8356 표준 원형 스테인리스강 실린더이며 내경 크기는 Φ20/25/32/40mm입니다. 마이크로 미니 실린더와 표준 실린더 사이에 위치한 성능. 핵심 장점: 내식성, 긴 서비스 수명, 다양한 장착 옵션, 소형 중형 추력 출력. 식품, 제약, 전자제품, 포장 및 청정 자동화 중하중 스테이션에 널리 채택됩니다.


핵심 구조 및 디자인 특징

   1. 표준: JIS B 8356, 범용 장착 치수를 갖춘 원형 본체를 준수합니다.

   2. 재질 : 304 스테인레스 스틸 배럴, 피스톤로드 및 엔드 캡, 녹 방지, 습기, 약산, 약 알칼리 및 깨끗한 환경에 강합니다.

   3. 구조: 실로 잠긴 엔드 캡, 곧은 원형 윤곽, 높은 기계적 강도 및 쉬운 유지 관리.

   4. 작업 변형

     -- CM2B 복동형: 양쪽 끝단에 공기 공급 장치, 가장 인기 있는 표준 모델

     -- CM2S / CM2T 단동: S=스프링 리턴; T=스프링 확장, 공기 차단 후 자동 재설정

     -- CM2W 더블 로드: 양쪽으로 로드 확장, 동기식 이동, 유효 이동 거리 두 배

     -- CM2K 비회전 로드: 육각형 피스톤 로드, 정확한 위치 지정을 위한 비틀림 방지

   5. 쿠션: 표준 고무 쿠션; 고속에서 충격 소음을 줄이기 위한 에어 쿠션(접미사 A)은 옵션입니다.

   6. 씰링: 오일 저장소 홈이 있는 저마찰 양방향 씰입니다. 낮은 시동 압력, 오일 프리 작동, 서비스 수명 ≥800만 주기.

   7. 위치 감지: 피스톤 위치 피드백을 위해 M9B/A93/Z73 자기 스위치와 호환되는 내장형 자기 링이 장착된 CDM2 버전입니다.

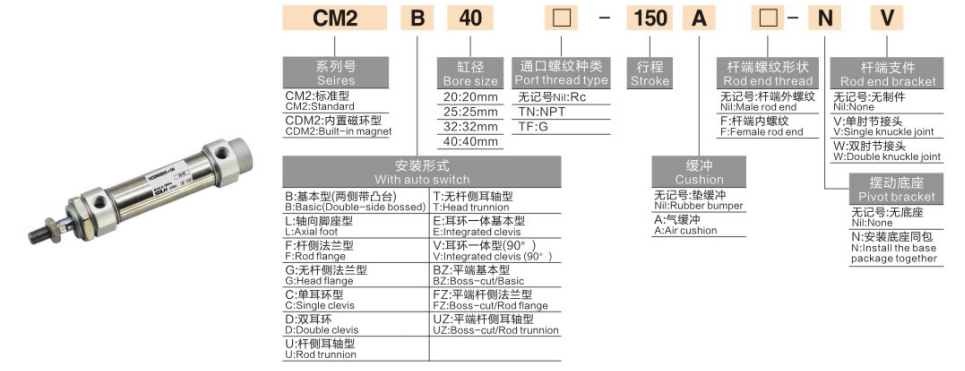

완전한 모델 코딩 규칙

   1. 모델 예: CDM2B20-100A-B

분절
암호
정의
CM2 / CDM2
시리즈 코드

CM2 = 자기 링 없음

CDM2 = 내장 자기 링

B/S/T/W/K
작업 유형

B=복동형

S=단동 스프링 리턴

T=단동 스프링 확장

W=이중 로드

K=비회전 로드

20/25/32/40
내경(mm)
Φ20 / 25 / 32 / 40
100
표준 스트로크

최대. 복동형의 경우 300mm

단동의 경우 최대 100mm

A
쿠션옵션
공백=고무쿠션; A=에어쿠션
B
스위치 그루브
A=트랙 그루브; B=스틸 밴드 홈(널리 사용됨)

   2. 표준주문 참고예

     -- CDM2B25-50-B: 보어 25, 스트로크 50, 복동, 자석 내장, 고무 쿠션

     -- CDM2S32-75-B: 보어32, 스트로크75, 단동 스프링 리턴

     -- CDM2K40-100-B: 내경 40, 스트로크 100, 회전 방지 육각 피스톤 로드


유니버설 코어 기술 사양

매개변수 항목
표준사양
보어 범위
Φ20, 25, 32, 40mm
작동 압력

복동:0.1~1.0MPa

단동:0.2~1.0MPa

보증 압력
1.5MPa
주변 온도
-10 ~ +70℃; 자석 장착 버전의 경우 -10 ~ +60℃
피스톤 속도
50 ~ 750mm/초
쿠션
표준 고무 쿠션; 에어쿠션(A) 옵션
공기 포트 스레드
RC1/8(Φ20/25/32), RC1/4(Φ40)
매끄럽게 하기
사전 그리스 처리, 오일 프리 작동 가능
스트로크 공차
±1.4mm


이론적인 추력 및 인장력 @0.5MPa(단일 로드, 단위:N)

   1. 복동식 CM2B

보어(mm)
추력(N)
당기는 힘(N)
대략. 수평하중(kg)
20
157
141
7.8
25
245
220
12.2
32
402
362
20.1
40
628
565
31.4


   2. 단동 CM2S (스프링 리턴 @0.5MPa)

보어(mm)
추력(N)
스프링 복귀력(N)
대략. 수평하중(kg)
20
145
25
7.2
25
230
40
11.5
32
380
65
19.0
40
600
100
30.0


장착 형태 및 파생 모델

   1. 장착 옵션

     -- B 기본 유형: 엔드 캡 스레드를 통한 직접 설치(가장 일반적)

     -- L 풋 마운트: 축 방향 풋 브래킷 고정

     -- F/G 플랜지: 로드 측 플랜지/헤드 측 플랜지

     -- C/D U자형 갈고리: 단일 U자형 갈고리 /더블 U자형 갈고리

     -- E 트러니언: 스윙 동작을 위한 헤드측 트러니언

   3. 주요 파생상품 시리즈

     -- CDM2B: 자석이 내장된 표준 복동형

     -- CDM2S/T: 단동 스프링 리턴/스프링 확장

     -- CDM2W: 양로드 복동

     -- CDM2K: 비회전 육각 피스톤 로드

     -- CDM2R: 제한된 축 공간을 위한 슬림형 직접 장착 버전


3단계 빠른 선택 가이드

   1. 보어 선택: 필요한 추력 및 수평 하중을 계산하고 안전 여유를 ≥50% 확보합니다. 중간 부하 애플리케이션의 경우 CM2를 우선적으로 선택하십시오.

   2. 스트로크 확인: 10~20mm의 추가 이동 여유를 추가합니다. 최대 스트로크: 복동 ≤300mm, 단동 ≤100mm.

   3. 구성 매칭

     -- 가동: 복동 → B; 단동 스프링 리턴 → S; 비틀림 방지 요구 사항 → K

     -- 쿠션 : 고속왕복운동을 위해서는 접미사 A(에어쿠션)를 붙인다.

     - 위치 피드백: CDM2 자석 장착 모델 선택, M9B/A93 자기 스위치 일치


한 문장 요약

     SOLH CM2/CDM2 JIS 표준 스테인리스 스틸 원형 공압 실린더는 수입 CM2 시리즈와 완전히 호환되며 복동, 단동, 양로드 및 비회전 로드 변형, 다중 장착 옵션, 식품, 의료, 전자 및 포장 청정 자동화 장비에 이상적인 중간 추력 선형 액추에이터로 제공됩니다.
