CP96S 시리즈 ISO15552 표준 공압 실린더(듀얼 헤비듀티 쿠션)

브랜드: Richge Technology의 SOLH

제품개요

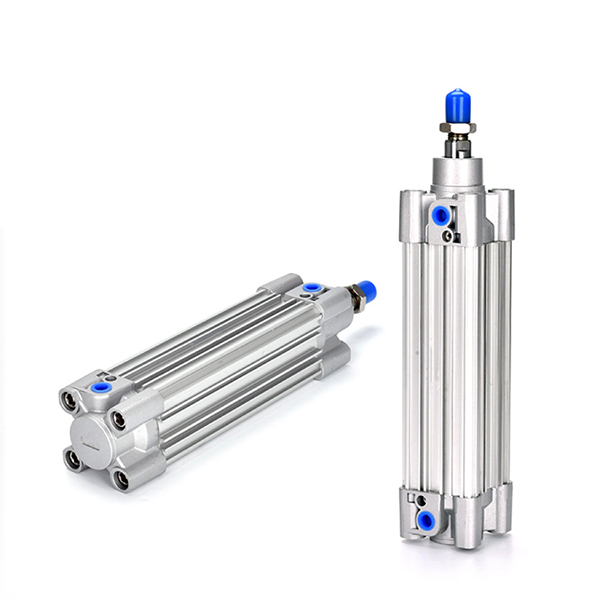

     SOLH CP96S 시리즈 타이로드 실린더는 ISO15552 / VDMA24562 국제 표준을 준수합니다. 듀얼 쿠션 시스템(조절 가능한 에어 쿠션 + 고무 완충 패드)이 장착된 알루미늄 프로파일 배럴을 채택합니다. 저소음, 고강성이 특징이며 고속, 고주파 왕복 운동 및 장행정 중부하 자동화 애플리케이션에 적합합니다. 원래 CP96S 시리즈와 직접적인 기계적 교환.

핵심 구조 및 디자인 특징

   1. 구조: 타이 로드가 내장된 프로파일 배럴로 기존 타이 로드 실린더보다 15% 가볍습니다. 듀얼 쿠션이 끝단 충격을 크게 흡수하고 작동 소음을 줄입니다.

   2. 재질: 경질 양극 처리된 알루미늄 배럴, 고강도 엔드 캡, 경질 크롬 도금 피스톤 로드. 내마모성과 긴 서비스 수명.

   3. 작업 변형

     -- CP96S: 편로드 복동형 표준 모델

     -- CP96SD(접미사 W): 양로드 복동, 탁월한 비틀림 방지 성능

     -- 접미사 -S: 자기 스위치용 내장 자기 링

   4. 쿠션 시스템: 에어 쿠션 + 고무 복합 버퍼, 50~1000mm/s 고속 사이클링에 적합합니다.

   5. 높은 강성: 정밀 가공된 엔드 캡, 작은 피스톤 로드 편향, 강력한 오프셋 하중 저항.

   6. 센서 홈: M9B, A93 시리즈 자기 스위치용 예약 슬롯입니다.

   7. 호환성: ISO15552 표준 치수, SE, SAI, DNC 시리즈 액세서리와 호환됩니다.

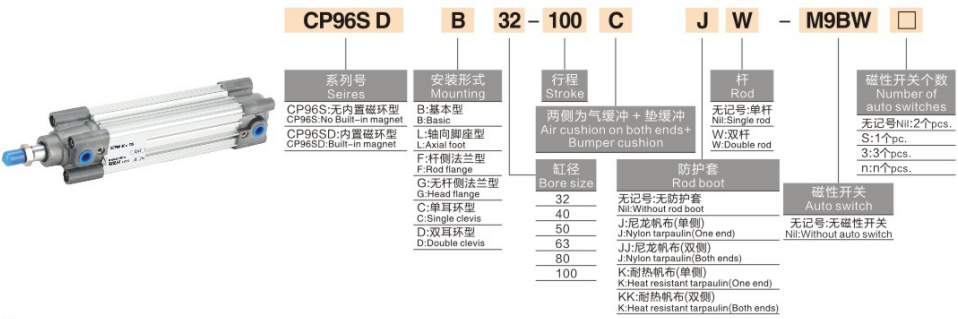

완전한 모델 코딩 규칙

   1. 모델 예: CP96SB40-100W-S

   2. 표준 주문 예

     -- CP96SB50-200-S: 보어 50, 스트로크 200, 단일 로드, 자석 포함 기본 유형

     -- CP96SF63-150W: 보어63, 스트로크150, 이중 로드, 로드 측 플랜지 마운트

핵심 기술 사양

이론적인 추력 및 인장력 @0.5MPa(단일 로드, 단위:N)

장착 유형 및 파생 모델

   1. 장착 옵션

     -- 기본, 풋 마운트, 전면/후면 플랜지, 단일/이중 클레비스.

   2. 주요 파생상품 시리즈

     -- CP96S / CP96SD: 단일 로드 및 이중 로드 모델

     -- CP96SK: 고온 맞춤형 실린더

     -- CP96SR: 가벼운 부식 환경을 위한 스테인레스 스틸 피스톤 로드

3단계 빠른 선택 가이드

   1. 보어 선택: 필요한 추력을 계산하고 안전 여유를 ≥50% 확보합니다. 고속 및 저소음 수요를 위해서는 CP96S를 우선시하십시오.

   2. 스트로크 확인: 10~20mm 안전 여유를 추가합니다. 최대 표준 스트로크 800mm, 최대 2000mm까지 맞춤화.

   3. 구성 매칭

     -- 위치 피드백: M9B/A93 자기 스위치가 있는 -S 자석 모델을 선택하십시오.

     -- 설치: 수평한 무거운 짐을 위한 L 발 산; 수직 설치용 F 플랜지;

     -- 특수 환경: 고온의 경우 CP96SK를 선택하고 부식성 조건의 경우 CP96SR을 선택합니다.

한 문장 요약

     SOLH CP96S ISO15552 타이로드 실린더에는 이중 공기 및 고무 쿠션, 고속 저소음, 강력한 오프셋 방지 하중 용량, 고주파수 수출 자동화 장비에 이상적인 중부 하용 선형 액추에이터가 장착되어 있습니다.
